| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | A06B-0032-B077 |

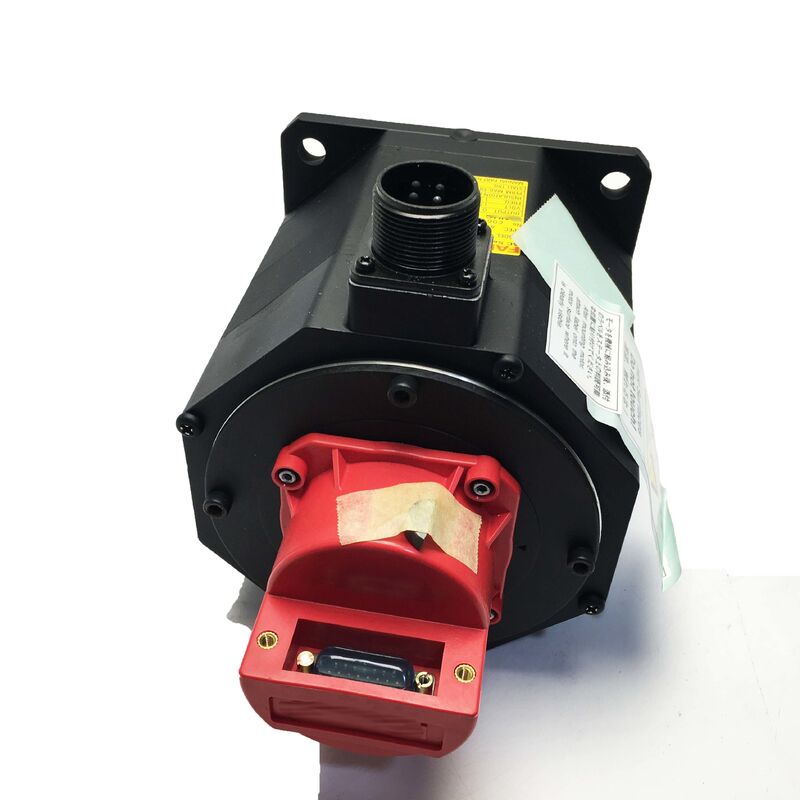

Fanuc A06B-0032-B077 เป็นมอเตอร์เซอร์โว AC ขนาดกะทัดรัดจากซีรีส์ B ของ Fanuc รุ่น B2/3000 หน่วยที่เชื่อถือได้นี้ถูกใช้งานอย่างแพร่หลายในเครื่องมือเครื่องจักร CNC ก่อนที่จะถูกผู้ผลิตเลิกผลิต
แม้ว่าจะไม่ได้ผลิตแล้วก็ตาม มอเตอร์นี้ยังคงมีการซื้อขายอย่างต่อเนื่องในตลาด MRO อุตสาหกรรมเพื่อสนับสนุนเครื่องจักรที่ยังคงใช้งานอยู่ B2/3000 มีการออกแบบเฟรมขนาดเล็กที่ทำงานที่ 3,000 RPM พร้อมเพลาตรงและตัวเข้ารหัสแบบเพิ่มค่า I32B สำหรับการป้อนกลับตำแหน่งและความเร็วแบบวงปิดที่แม่นยำ
ขนาดที่กะทัดรัดและการกำหนดค่าเพลาที่สะอาดทำให้เหมาะอย่างยิ่งสำหรับการใช้งานแกน CNC ที่มีน้ำหนักเบา รวมถึงแกนรอง ไดรฟ์ตำแหน่งเสริม และฟังก์ชันแกนย่อยที่ข้อจำกัดด้านพื้นที่และความต้องการโหลดปานกลางเป็นปัจจัยสำคัญ
| รุ่น | B2 / 3000 |
| ความเร็วสูงสุด | 3,000 RPM |
| ประเภทเพลา | เพลาตรง (ไม่มีร่องลิ่ม) |
| ตัวเข้ารหัส | ตัวเข้ารหัสแบบเพิ่มค่า I32B |
| การใช้งาน | ไดรฟ์แกน CNC |
| สถานะผู้ผลิต | เลิกผลิต |
มอเตอร์ซีรีส์ B แสดงถึงรุ่นก่อนหน้าในการพัฒนามอเตอร์เซอร์โวของ Fanuc ซึ่งมาก่อนซีรีส์ ALPHA และ BETA มอเตอร์เหล่านี้ได้รับการออกแบบมาเพื่อให้การเคลื่อนที่ของแกนที่เชื่อถือได้และแม่นยำบนเครื่องจักร CNC ในยุคของมัน โดยรวมเข้ากับระบบไดรฟ์เซอร์โวของ Fanuc ซึ่งเป็นอุปกรณ์มาตรฐานสำหรับผู้ผลิตเครื่องมือเครื่องจักรรายใหญ่
การระบุ B2 บ่งชี้ว่ามอเตอร์นี้อยู่ในช่วงแรงบิดที่ต่ำกว่าของซีรีส์ B การทำงานที่ 3,000 RPM ถูกนำไปใช้ในการใช้งานที่ให้ความสำคัญกับความเร็วปานกลางและขนาดกะทัดรัดมากกว่าแรงบิดสูงสุด
การใช้งานทั่วไป ได้แก่ ศูนย์กลางการกลึง ศูนย์กลางการตัดเฉือนแนวตั้งขนาดเล็ก และเครื่องเจาะและต๊าปเฉพาะ โดยทั่วไปจะจัดการกับแกนที่เบากว่า เช่น แกน X หรือ Z บนเครื่องกลึงขนาดกะทัดรัด หรือฟังก์ชันการวางตำแหน่งเสริม
ตัวเข้ารหัสแบบเพิ่มค่า I32B สร้างพัลส์ตำแหน่งและความเร็วที่อ้างอิงถึงช่องเครื่องหมาย โดยลำดับการโฮมของ CNC จะกำหนดการอ้างอิงแกนสัมบูรณ์เมื่อเริ่มต้นใช้งาน ตัวเข้ารหัสนี้เป็นมาตรฐานภายในช่วงมอเตอร์ซีรีส์ B และรวมเข้ากับระบบไดรฟ์เซอร์โวของ Fanuc จากรุ่นนี้ได้อย่างราบรื่น
เมื่อประเมินหน่วย A06B-0032-B077 ที่ใช้แล้ว ตัวเข้ารหัสจำเป็นต้องได้รับการประเมินอย่างรอบคอบ โหมดความล้มเหลวทั่วไป ได้แก่ การปนเปื้อน ขั้วต่อเสียหาย หรือความเสียหายจากการสั่นสะเทือน มอเตอร์ที่มีตัวเข้ารหัสชำรุดจะทำให้เกิดข้อผิดพลาดตำแหน่งหรือการแจ้งเตือนไดรฟ์ ซึ่งอาจวินิจฉัยได้ยากหากไม่มีอุปกรณ์ที่เหมาะสม
มอเตอร์ทดแทนต้องรักษาข้อมูลจำเพาะของตัวเข้ารหัส I32B ให้เหมือนเดิม การติดตั้งมอเตอร์ที่มีประเภทตัวเข้ารหัสหรือความละเอียดพัลส์แตกต่างกันโดยไม่ปรับปรุงพารามิเตอร์ของไดรฟ์เซอร์โว จะทำให้เกิดข้อผิดพลาดในการปรับสเกลตำแหน่งและอาจป้องกันการทำงานของแกนได้ทั้งหมด
เนื่องจาก Fanuc เลิกผลิต A06B-0032-B077 แล้ว สต็อกโรงงานใหม่จึงไม่มีจำหน่ายผ่านช่องทางการจัดหามาตรฐานอีกต่อไป ตัวเลือกปัจจุบัน ได้แก่:
หน่วยที่ปรับปรุงใหม่คุณภาพสูงจะผ่านการทดสอบอย่างครอบคลุม รวมถึงการตรวจสอบขดลวด การเปลี่ยนตลับลูกปืน การตรวจสอบตัวเข้ารหัส และการทดสอบการทำงานเต็มรูปแบบ สำหรับเครื่องจักรที่มีต้นทุนการหยุดทำงานสูง การมีมอเตอร์สำรองไว้จะช่วยให้แผนสำรองมีความน่าเชื่อถือมากที่สุด
A06B-0032-B077 ได้รับการออกแบบมาให้จับคู่กับระบบไดรฟ์เซอร์โวของ Fanuc ในช่วงเวลาที่ผลิต ความเข้ากันได้กับโมดูลแอมพลิฟายเออร์และรุ่นควบคุม CNC เฉพาะขึ้นอยู่กับประเภทแอมพลิฟายเออร์และการตั้งค่าพารามิเตอร์มอเตอร์ที่กำหนดค่าไว้ในระบบควบคุม
ระหว่างการติดตั้งทดแทน ให้ตรวจสอบรหัสประเภทมอเตอร์ในพารามิเตอร์ของไดรฟ์เซอร์โวว่าตรงกับข้อมูลจำเพาะ B2/3000 หรือไม่ ขั้นตอนสำคัญนี้จะป้องกันความไม่เสถียรของลูปความเร็วหรือข้อผิดพลาดของไดรฟ์ที่เกิดขึ้นอย่างต่อเนื่อง
สำหรับเครื่องจักรที่ได้รับการอัปเกรดการควบคุมหรือไดรฟ์ตั้งแต่การผลิตเดิม ให้ยืนยันว่ามอเตอร์ทดแทนที่มีตัวเข้ารหัส I32B ยังคงได้รับการยอมรับอย่างถูกต้องโดยระบบที่อัปเกรดแล้ว สถานการณ์การปรับปรุงบางอย่างอาจต้องใช้อะแดปเตอร์อินเทอร์เฟซเพิ่มเติมหรือการปรับเปลี่ยนพารามิเตอร์
Fanuc เลิกผลิตมอเตอร์เมื่อรุ่นผลิตภัณฑ์มีการพัฒนาและซีรีส์ใหม่เข้ามาแทนที่การออกแบบรุ่นเก่า การเลิกผลิตหมายถึงไม่มีการผลิตจากโรงงานใหม่ แต่ไม่ได้ทำให้มอเตอร์ซ่อมแซมไม่ได้ ศูนย์ซ่อมมอเตอร์เซอร์โวอิสระให้บริการมอเตอร์ซีรีส์ B เป็นประจำ และยังมีหน่วยที่ปรับปรุงใหม่/ส่วนเกินอีกด้วย
A06B-0032-B077 ใช้ตัวเข้ารหัสแบบเพิ่มค่า I32B มอเตอร์ทดแทนต้องรักษาข้อมูลจำเพาะของตัวเข้ารหัสให้เหมือนเดิม ตัวเข้ารหัสที่มีความละเอียดหรือประเภทสัญญาณต่างกันจะทำให้เกิดข้อผิดพลาดในการป้อนกลับตำแหน่ง และอาจทำให้เกิดการแจ้งเตือนไดรฟ์หรือป้องกันการโฮมแกนที่ถูกต้องโดยไม่ต้องอัปเดตพารามิเตอร์
แม้ว่าการอัปเกรดเป็นมอเตอร์รุ่นปัจจุบันจะเป็นไปได้ในทางทฤษฎี แต่ก็ไม่ใช่โซลูชันแบบเสียบแล้วใช้งานได้ทันที การติดตั้งทางกายภาพ ขนาดเพลา และการเชื่อมต่อขั้วต่อจะแตกต่างกันไปในแต่ละรุ่น นอกจากนี้ยังต้องประเมินความเข้ากันได้ของไดรฟ์เซอร์โวและการตั้งค่าพารามิเตอร์ สำหรับการทดแทนที่ตรงไปตรงมา หน่วย B2/3000 แบบเดียวกันจะมีความเสี่ยงน้อยกว่า
โหมดความล้มเหลวหลัก ได้แก่ การสึกหรอของตลับลูกปืน (โดยเฉพาะในสภาพแวดล้อมที่มีการเปลี่ยนแปลงอุณหภูมิหรือการสั่นสะเทือน) ความล้มเหลวของตัวเข้ารหัสจากการปนเปื้อนหรือความเสียหายของขั้วต่อ และการเสื่อมสภาพของฉนวนขดลวดจากการรับภาระเกินพิกัดอย่างต่อเนื่องหรือการสัมผัสกับสารหล่อเย็น ทั้งหมดสามารถระบุได้ผ่านการทดสอบบนแท่นทดสอบที่เหมาะสมก่อนนำกลับมาใช้งาน
ขอเอกสารผลการทดสอบ รวมถึงความสมดุลของความต้านทานขดลวด ความต้านทานฉนวนต่อกราวด์ การตรวจสอบสัญญาณตัวเข้ารหัส และการทดสอบการทำงานแบบไม่มีโหลดเพื่อยืนยันการทำงานที่ราบรื่นที่ความเร็วที่กำหนด ตรวจสอบความตรงของเพลาและตรวจสอบช่องเสียบตัวเข้ารหัส/ทางออกสายเคเบิลเพื่อความเสียหาย ควรหลีกเลี่ยงซัพพลายเออร์ที่ไม่สามารถจัดทำเอกสารการทดสอบพื้นฐานได้
