| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE ROHS |

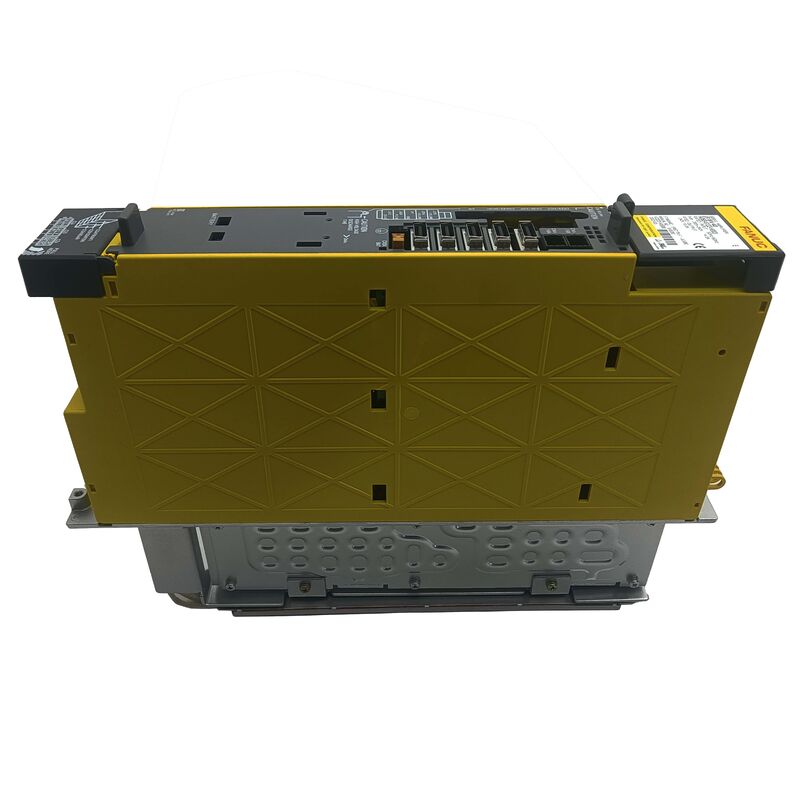

| หมายเลขรุ่น | A06B-6132-H003 |
เซอร์โวแอมพลิฟายเออร์ FANUC ส่วนใหญ่ — ทั้งซีรีส์ Alpha และ Beta — สื่อสารกับ CNC ผ่าน FSSB (FANUC Serial Servo Bus) A06B-6132-H003 แตกต่างออกไป โดยเชื่อมต่อกับ CNC ผ่านอินเทอร์เฟซ I/O Link ซึ่งเชื่อมต่อผ่าน PMM (Power Motion Manager) หรือ I/O Link master ที่เข้ากันได้
ความแตกต่างนี้มีความสำคัญในทางปฏิบัติ FSSB ต้องการสายเคเบิลใยแก้วนำแสงความเร็วสูงที่เดินจากแอมพลิฟายเออร์กลับไปยังโมดูลเซอร์โวของ CNC I/O Link ใช้โครงสร้างพื้นฐานสายไฟเดียวกันกับเครือข่าย I/O ของเครื่องจักร — ซึ่งต้องการน้อยกว่ามากในแง่ของการเดินสายเคเบิลและระยะทาง นี่คือเหตุผลที่ biSV-40 ได้รับการออกแบบมาโดยเฉพาะสำหรับแกนเซอร์โวเสริมและแกนระยะไกล: เครื่องเปลี่ยนพาเลท, ไดรฟ์แม็กกาซีนเครื่องมือ, แอคทูเอเตอร์ประตู และโต๊ะหมุนที่อยู่ห่างจากตู้ไดรฟ์หลัก การวางแอมพลิฟายเออร์นี้ใกล้กับกลไกที่ขับเคลื่อนจะช่วยขจัดความจำเป็นในการเดินสายเคเบิลเซอร์โวบัสความเร็วสูงทั่วทั้งเครื่องจักร
สถาปัตยกรรม I/O Link ยังหมายความว่า A06B-6132-H003 สามารถเชื่อมต่อกับ PLC และคอนโทรลเลอร์หุ่นยนต์ที่เข้ากันได้ซึ่งรองรับฟังก์ชัน I/O Link master — ไม่ใช่แค่ระบบ FANUC CNC เท่านั้น
ต้องโหลดพารามิเตอร์ แตกต่างจากไดรฟ์บางรุ่น biSV-40 ต้องการให้โหลดพารามิเตอร์เซอร์โวจากคอนโทรลเลอร์ CNC ก่อนที่จะทำงาน หน่วยทดแทนที่จัดส่งมาแบบว่างเปล่าจะไม่ทำงานทันทีที่แกะกล่อง เตรียมการสำรองข้อมูลพารามิเตอร์ของเครื่องจักรให้พร้อมก่อนเริ่มการเปลี่ยน
การกำหนดที่อยู่โหนดเป็นสิ่งจำเป็น biSV-40 แต่ละตัวบนเครือข่าย I/O Link ต้องการที่อยู่โหนดที่ไม่ซ้ำกัน ตั้งค่าที่อยู่ของหน่วยทดแทนให้ตรงกับที่การกำหนดค่า CNC คาดหวัง — การกำหนดที่อยู่ที่ไม่ถูกต้องจะทำให้เกิดข้อผิดพลาดในการสื่อสารระหว่างไดรฟ์และ CNC
การจับคู่มอเตอร์มีความสำคัญ H003 มีพิกัด 13.6A นี่เป็นรุ่นที่มีเอาต์พุตต่ำ — การจับคู่กับมอเตอร์ที่มีพิกัดกระแสเกินขีดจำกัดนี้จะทำให้เกิดข้อผิดพลาดกระแสเกินหรือความล้มเหลวของไดรฟ์ก่อนเวลาอันควร ตรวจสอบพิกัดกระแสของมอเตอร์ก่อนสั่งซื้อ
| รุ่น | กระแส | หมายเหตุ |
|---|---|---|
| H002 | ต่ำกว่า H003 | มอเตอร์ขนาดเล็กเท่านั้น |
| H003 | 13.6 A | กำลังปานกลาง-ต่ำ (หน่วยนี้) |
| H004 | สูงกว่า H003 | มอเตอร์เสริมขนาดใหญ่ |
สิ่งเหล่านี้ไม่สามารถใช้แทนกันได้ ตรวจสอบหมายเลขชิ้นส่วนเดิมให้ตรงกันเสมอ
| พารามิเตอร์ | ค่า |
|---|---|
| หมายเลขชิ้นส่วน | A06B-6132-H003 |
| รุ่น | BSVM1-40i / biSV-40 |
| อินเทอร์เฟซ | I/O Link (ผ่าน PMM) |
| พิกัดกระแส | 13.6 A |
| อินพุต | 200–240V AC |
| แหล่งจ่ายไฟ | ในตัว |
| แกน | เดี่ยว |
| การรับรอง | CE |
คำถามที่ 1: ทำไมไดรฟ์นี้จึงใช้ I/O Link แทน FSSB เหมือนแกนเซอร์โวอื่นๆ?
ตามการออกแบบ biSV-40 ถูกสร้างขึ้นสำหรับแกนเสริมและแกนระยะไกล ซึ่งการวางไดรฟ์ใกล้กับกลไกนั้นสะดวกในทางกลไก I/O Link ใช้โครงสร้างพื้นฐานสาย I/O ที่มีอยู่ของเครื่องจักร ซึ่งมีข้อกำหนดในการเดินสายที่ต้องการน้อยกว่า FSSB มาก ทำให้สามารถใช้งานได้กับเครื่องเปลี่ยนพาเลท, แม็กกาซีนเครื่องมือ และโต๊ะหมุนที่อยู่ห่างจากตู้ไดรฟ์หลัก
คำถามที่ 2: ฉันต้องสำรองพารามิเตอร์ก่อนเปลี่ยน A06B-6132-H003 ที่เสียหรือไม่?
ใช่ พารามิเตอร์เซอร์โว — ค่าการปรับแต่งแกน, การตั้งค่าประเภทมอเตอร์, ที่อยู่โหนด I/O Link — จะถูกเก็บไว้ในคอนโทรลเลอร์ CNC ไม่ใช่ในแอมพลิฟายเออร์ การสำรองข้อมูลที่ยืนยันแล้วก่อนการเปลี่ยนจะป้องกันความเสี่ยงจากการสูญหายของข้อมูลและเร่งการนำกลับมาใช้งานใหม่ เรียกใช้ฟังก์ชันสำรองข้อมูลพารามิเตอร์ของคอนโทรลเลอร์ก่อนเริ่มการเปลี่ยน
คำถามที่ 3: ควรตรวจสอบอะไรบ้างก่อนเปลี่ยนแอมพลิฟายเออร์เมื่อแสดงสัญญาณเตือน I/O Link?
ตรวจสอบการเชื่อมต่อสาย I/O Link ทั้งที่แอมพลิฟายเออร์และมาสเตอร์ และตรวจสอบว่ามอเตอร์ไม่มีการลัดวงจรหรือติดขัดทางกลไก — ซึ่งทั้งสองอย่างนี้สามารถกระตุ้นสัญญาณเตือนไดรฟ์เดียวกันกับข้อผิดพลาดของแอมพลิฟายเออร์ อ่านรหัสสัญญาณเตือนจากจอแสดงผลของแอมพลิฟายเออร์และค้นหาในข้อมูลอ้างอิงสัญญาณเตือนของ FANUC ก่อนสั่งซื้อหน่วยทดแทน ข้อผิดพลาดอาจอยู่ที่มอเตอร์หรือสายเคเบิล ไม่ใช่ที่ไดรฟ์
คำถามที่ 4: A06B-6132-H003 สามารถเชื่อมต่อกับระบบอัตโนมัติที่ไม่ใช่ FANUC ได้หรือไม่?
ตามหลักการแล้ว ใช่ — I/O Link ได้รับการสนับสนุนโดย PLC และคอนโทรลเลอร์หุ่นยนต์ที่ไม่ใช่ FANUC บางรุ่น ในทางปฏิบัติ หน่วย biSV-40 ส่วนใหญ่ถูกใช้ในสภาพแวดล้อม FANUC CNC ตรวจสอบความเข้ากันได้ของโปรโตคอล I/O Link กับเอกสารของระบบที่ไม่ใช่ FANUC ที่เฉพาะเจาะจงก่อนตัดสินใจ
คำถามที่ 5: H003 เป็นรุ่นในเครื่องจักรของเรา แต่ถูกระบุว่าเลิกผลิตแล้ว ยังมีจำหน่ายหรือไม่?
ซีรีส์ Beta i 6132 ยังคงมีจำหน่ายในตลาดหลังการขาย เนื่องจากเครื่องจักรจำนวนมากที่มีแกน biSV-40 เสริมยังคงทำงานอยู่ ทั้งหน่วยใหม่ที่ยังไม่ได้ใช้และหน่วยที่ผ่านการตรวจสอบแล้วจะหมุนเวียนผ่านช่องทางอะไหล่ FANUC เฉพาะทาง ยืนยัน H003 โดยเฉพาะ — H002 และ H004 ไม่สามารถใช้แทนกันได้โดยตรง
