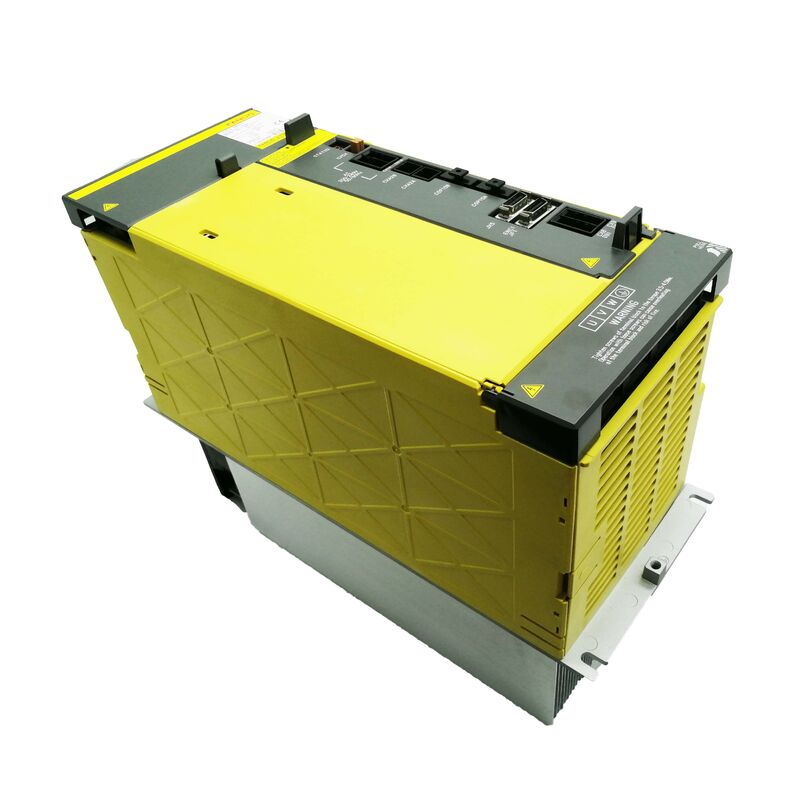

โมดูลเซอร์โวแอมพลิฟายเออร์ FANUC A06B-6127-H202 Alpha i — Dual-Axis AiSV-10/10HV สำหรับระบบ CNC 400V

มีรายละเอียดเกี่ยวกับข้อมูลจำเพาะของแอมพลิฟายเออร์นี้ที่สำคัญที่สุด: "HV" ในชื่อรุ่นไม่ใช่แค่ป้ายกำกับรุ่นย่อย แต่เป็นการกำหนดโลกไฟฟ้าทั้งหมดที่ไดรฟ์นี้สังกัดอยู่ — อินพุต AC 400V สามเฟส, แพลตฟอร์มเซอร์โว Alpha i ระดับแรงดันสูง ออกแบบมาสำหรับเครื่องจักร CNC ขนาดใหญ่ที่ทำงานบนโครงสร้างพื้นฐานไฟฟ้ามาตรฐานยุโรปและเกรดอุตสาหกรรม

หากเครื่องจักรของคุณทำงานด้วยแหล่งจ่ายไฟ 400V และระบบควบคุม CNC ของคุณเป็นรุ่น FANUC 30i, 31i, 32i หรือ 35i series, A06B-6127-H202 คือยูนิตที่คุณต้องการ ไม่สามารถใช้โมดูลเซอร์โวอินพุต 200V แทนได้ สถาปัตยกรรมพลังงานแตกต่างกัน และความแตกต่างนั้นเป็นพื้นฐาน

เรามีสินค้า A06B-6127-H202 ทั้งสภาพใหม่และสภาพมือสอง (ผ่านการตรวจสอบ) พร้อมจัดส่งทั่วโลกภายใน 0–3 วันทำการ

ซีรีส์ 6127: แพลตฟอร์มแรงดันสูง Alpha i รุ่นแรก

ซีรีส์ A06B-6127 เป็นตัวแทนของตระกูลโมดูลเซอร์โวแอมพลิฟายเออร์ Alpha i HV รุ่นดั้งเดิมของ FANUC — ไดรฟ์รุ่นแรกที่สร้างขึ้นเพื่อสภาพแวดล้อม CNC 400V ในขณะที่โมดูล Alpha i 200V (เช่น ซีรีส์ 6096 และ 6117) ใช้สำหรับศูนย์เครื่องจักรมาตรฐานแรงดันไฟฟ้า ซีรีส์ 6127 ถูกออกแบบมาสำหรับเครื่องจักรอีกระดับหนึ่ง: ศูนย์เครื่องจักรขนาดใหญ่, เซลล์เครื่องกลึงงานหนัก และระบบความแม่นยำที่มักพบในโรงงานอุตสาหกรรมมาตรฐานยุโรป, ญี่ปุ่น และโรงงานอุตสาหกรรมที่มีสเปคสูง ซึ่ง 400V สามเฟสเป็นมาตรฐานของกริด

H202 อยู่ในจุดเริ่มต้นของช่วง dual-axis ภายในตระกูลนี้ ชื่อรุ่น "SVM2" ยืนยันว่าขับเคลื่อนเซอร์โวสองแกนอิสระพร้อมกัน — L และ M — จากภายในเคสโมดูลเดียว ทั้งสองช่องมีพิกัด 10A ทำให้เหมาะสำหรับมอเตอร์เซอร์โว alpha ขนาดเล็กที่ใช้บนแกนรองหรือแกนความแม่นยำภายในระบบที่ควบคุมด้วย 30i/31i

รุ่นที่มาแทนที่ในบทบาทเดียวกัน — เช่น ซีรีส์ A06B-6290 — เริ่มเข้ามาแทนที่ 6127 ตั้งแต่ประมาณปี 2011 เป็นต้นไป การเปลี่ยนแปลงรุ่นนี้หมายความว่ามีเครื่องจักรจำนวนมากที่ยังคงใช้โมดูล 6127 HV และความต้องการเปลี่ยน H202 ยังคงมีอย่างต่อเนื่อง

ข้อมูลจำเพาะทางเทคนิค

เหตุใด HRV จึงมีความสำคัญกับไดรฟ์นี้

แง่มุมหนึ่งของซีรีส์ 6127 ที่ควรทำความเข้าใจสำหรับวิศวกรฝ่ายบำรุงรักษาหรือจัดซื้อ: HRV — High Response Vector control — คืออัลกอริทึมเซอร์โวที่ควบคุมวิธีการสื่อสารระหว่าง FANUC CNC กับโมดูลแอมพลิฟายเออร์เหล่านี้เพื่อให้ได้การปิดลูปตำแหน่งและความเร็วที่แม่นยำ

A06B-6127-H202 รองรับทั้ง HRV2 และ HRV3 โดยเฉพาะ HRV3 ช่วยให้ CNC สามารถรันลูปเซอร์โวด้วยความถี่การสุ่มตัวอย่างที่สูงขึ้น ทำให้การเคลื่อนไหวราบรื่นขึ้นอย่างเห็นได้ชัดที่อัตราป้อนต่ำ และความแม่นยำของตำแหน่งที่แม่นยำยิ่งขึ้นระหว่างการเดินเส้นที่ซับซ้อน สำหรับเครื่องจักรที่คุณภาพพื้นผิวมีความสำคัญ — การตัดเฉือนแม่พิมพ์ความแม่นยำ, ชิ้นส่วนอากาศยาน, งานปั๊มขึ้นรูปที่มีความคลาดเคลื่อนต่ำ — ความสามารถ HRV ของไดรฟ์มีความสำคัญพอๆ กับพิกัดกระแส

นี่ไม่ใช่ความสามารถที่สามารถใช้แทนกันได้ระหว่างรุ่นไดรฟ์ เมื่อเปลี่ยน H202 ยูนิตที่เข้ามาต้องรองรับระดับ HRV เดียวกันกับที่ CNC ของเครื่องจักรได้รับการกำหนดค่าให้ใช้งาน ไดรฟ์ที่มีการรองรับ HRV ต่ำกว่าติดตั้งในเครื่องจักรที่ใช้พารามิเตอร์ HRV3 จะต้องมีการปรับพารามิเตอร์ — หรือจะแจ้งเตือนเมื่อเริ่มต้นทำงาน

H202 ในบริบท: ตระกูล Dual-Axis HV

ภายในซีรีส์ 6127 ส่วนต่อท้ายหมายเลขชิ้นส่วนจะเข้ารหัสจำนวนแกนและกระแสเอาต์พุต "2" ใน H2xx หมายถึง dual-axis (สองช่องในโมดูลเดียว) ตัวเลขที่ตามมาจะระบุช่วงกระแส: H202 ที่ 10/10A เป็นรุ่น dual-axis HV ที่เล็กที่สุด โดยซีรีส์จะขยายขึ้นไปถึง H203 (20/20), H205 (20/40), H206 (40/40), H207 (40/80) และ H209 (80/80) โมดูล HV แบบแกนเดียวจะมีชื่อรุ่น H1xx; โมดูลสามแกนคือ H3xx

สิ่งนี้มีความสำคัญในทางปฏิบัติ: หากเครื่องจักรของคุณใช้ H203 หรือ H205, H202 ไม่สามารถใช้แทนได้ — ไม่ใช่เพราะความแตกต่างของอินเทอร์เฟซ แต่เพราะพิกัดกระแสเอาต์พุตจะไม่ตรงกับมอเตอร์บนเครื่องจักรของคุณ โปรดยืนยันหมายเลขชิ้นส่วนทั้งหมดก่อนสั่งซื้อ

ตัวเลือกสภาพสินค้าอธิบาย

ยูนิตใหม่ ได้รับมาจากสต็อก FANUC เดิม ยังไม่ได้ใช้งาน และมีการรับประกัน 12 เดือนจากคลังสินค้าของเรา สำหรับโรงงานที่มีความอดทนต่อการหยุดทำงานต่ำ หรือเครื่องจักรที่ทำงานในสภาพแวดล้อมที่มีการใช้งานสูง ยูนิตใหม่จะช่วยขจัดความไม่แน่นอนเกี่ยวกับประวัติการบริการก่อนหน้านี้

ยูนิตมือสอง (ผ่านการตรวจสอบ) ได้รับการตรวจสอบและมีการรับประกัน 3 เดือน เป็นทางเลือกที่ใช้งานได้จริงสำหรับโรงงานที่จัดการงบประมาณ MRO หรือที่ H202 จำเป็นต้องใช้เป็นอะไหล่สำรองมากกว่าการเปลี่ยนหลัก ทั้งสองตัวเลือกจัดส่งในบรรจุภัณฑ์เดิม

การสั่งซื้อ การชำระเงิน และการจัดส่ง

จัดส่งทั่วโลกผ่าน DHL และ FedEx คำสั่งซื้อส่วนใหญ่จะออกจากคลังสินค้าของเราภายใน 0 ถึง 3 วันทำการ หลังจากการยืนยันการชำระเงิน มีบริการจัดส่งรวมสำหรับคำสั่งซื้อหลายรายการ

ตัวเลือกการชำระเงิน:

• การโอนเงินผ่านธนาคาร (T/T) — ยอมรับสำหรับทุกมูลค่าคำสั่งซื้อ
• PayPal — สำหรับคำสั่งซื้อไม่เกิน $500
• Western Union — ยอมรับสำหรับทุกมูลค่าคำสั่งซื้อ

ภาษีนำเข้าและภาษีท้องถิ่น ณ ปลายทางเป็นความรับผิดชอบของผู้ซื้อ หากคุณต้องการประมาณการค่าจัดส่งไปยังประเทศของคุณก่อนสั่งซื้อ โปรดติดต่อเราและเราจะยืนยันให้ทันที

การรับประกันและการคืนสินค้า

รับคืนสินค้าเมื่อสินค้ามาถึงเสียหาย ไม่ครบถ้วน หรือไม่ตรงตามที่อธิบาย — หรือพิสูจน์ว่าไม่สามารถใช้งานได้ภายใน 4 วันหลังจากได้รับสินค้า. ค่าขนส่งคืนเป็นความรับผิดชอบของผู้ซื้อ สินค้าต้องส่งคืนในสภาพเดิมพร้อมป้ายรับประกันที่ยังคงอยู่

ความเสียหายที่เกิดจากข้อผิดพลาดในการติดตั้ง การตั้งค่าพารามิเตอร์ไม่ถูกต้อง หรือการเชื่อมต่อแหล่งจ่ายไฟ HV ที่ไม่ตรงกัน จะไม่อยู่ภายใต้การรับประกัน หากไม่แน่ใจเกี่ยวกับความเข้ากันได้กับคอนฟิกูเรชันเครื่องจักรเฉพาะของคุณ โปรดติดต่อเราก่อนซื้อ

คำถามที่พบบ่อย

Q1: เครื่องจักรของฉันใช้ระบบเซอร์โว 200V — สามารถใช้ A06B-6127-H202 เป็นอะไหล่ทดแทนได้หรือไม่หากฉันอัปเกรดแหล่งจ่ายไฟ?

ไม่ ซีรีส์ 6127 HV ไม่ใช่แค่รุ่นที่เลือกแรงดันไฟฟ้าได้ของไดรฟ์ 200V แต่เป็นแพลตฟอร์มฮาร์ดแวร์ที่แตกต่างกัน มีส่วนประกอบของสเตจพลังงานที่แตกต่างกัน, ความต้องการโมดูลแหล่งจ่ายไฟที่แตกต่างกัน (หน่วยจ่ายไฟ aiPS-HV ซีรีส์ HV) และคอนฟิกูเรชันการเดินสายที่แตกต่างกัน ระบบทั้งสองไม่สามารถใช้แทนกันได้ และการพยายามติดตั้งแทนกันต้องใช้มากกว่าการเปลี่ยนแหล่งจ่ายไฟ — โดยทั่วไปแล้วต้องมีการเปลี่ยนแปลงส่วนเซอร์โวทั้งหมดของตู้เครื่องจักร หากระบบปัจจุบันของคุณทำงานด้วยแรงดัน 200V อะไหล่ที่ถูกต้องควรอยู่ในซีรีส์ Alpha i 200V ไม่ใช่ 6127 HV

Q2: ความแตกต่างระหว่าง A06B-6127-H202 และ A06B-6290-H202 คืออะไร?

6290-H202 เป็นรุ่นเปลี่ยนใหม่รุ่นที่สองสำหรับ 6127-H202 เปิดตัวประมาณปี 2011 ทั้งสองรุ่นเป็นไดรฟ์ AiSV-10/10HV แบบ dual-axis แต่ซีรีส์ 6290 มีอิเล็กทรอนิกส์ควบคุมที่อัปเดตแล้ว และเข้ากันได้กับ CNC FANUC รุ่นใหม่กว่า รวมถึง 0i-MD และ 0i-TD รวมถึง 31i-B และแพลตฟอร์มที่เกี่ยวข้อง 6127-H202 เป็นยูนิตรุ่นแรกที่จับคู่กับคอนโทรลรุ่น 30i/31i Model A เป็นหลัก หากเครื่องจักรของคุณถูกสร้างขึ้นมาพร้อมกับ 6127-H202 การเปลี่ยนเป็น 6290-H202 โดยทั่วไปสามารถทำได้ แต่ต้องมีการตรวจสอบพารามิเตอร์และการยืนยันความเข้ากันได้ของ CNC — ไม่รับประกันว่าจะเสียบแล้วใช้งานได้เลย

Q3: H202 มีสองแกน — หมายความว่าทั้งสองแกนต้องอยู่บนโมดูลเดียวกันหรือไม่ และจะเกิดอะไรขึ้นหากมีแกนเดียวที่เสีย?

ใช่ H202 เป็นโมดูลเดียวที่ขับเคลื่อนทั้งแกน L และ M ช่องทั้งสองถูกจัดเก็บและจ่ายไฟร่วมกัน หากการวินิจฉัยยืนยันว่ามีช่องแกนเดียวที่เสีย โมดูล H202 ทั้งหมดจะต้องถูกเปลี่ยน — ช่องไม่สามารถซ่อมแซมหรือเปลี่ยนแยกกันได้ เมื่อติดตั้งตัวเปลี่ยนใหม่ ทั้งสองแกนจะทำงานจากโมดูลใหม่ ดังนั้นแกนที่เคยทำงานอยู่ก็จะได้ไดรฟ์ "ใหม่" เช่นกัน นี่เป็นแนวทางปฏิบัติมาตรฐานสำหรับแอมพลิฟายเออร์เซอร์โวแบบโมดูลาร์ของการออกแบบนี้

Q4: H202 ใช้แบตเตอรี่อะไร และจำเป็นต้องเปลี่ยนเป็นระยะหรือไม่?

H202 ใช้แบตเตอรี่ลิเธียม Panasonic BR-2-3 AGCT4A ซึ่งรักษาข้อมูลในหน่วยความจำ (โดยทั่วไปคือข้อมูลตำแหน่งสัมบูรณ์ของเอ็นโค้ดเดอร์) เมื่อปิดไฟหลัก อายุการใช้งานแบตเตอรี่แตกต่างกันไปตามการใช้งานและสภาพการจัดเก็บ แต่แนะนำให้เปลี่ยนเป็นระยะเป็นส่วนหนึ่งของการบำรุงรักษาตามปกติสำหรับเครื่องจักรที่ใช้ไดรฟ์นี้ เมื่อเปลี่ยนแบตเตอรี่ สิ่งสำคัญคือต้องไม่สัมผัสชิ้นส่วนโลหะเปลือยในแผง — โดยเฉพาะอย่างยิ่ง หลีกเลี่ยงการสัมผัสกับส่วนวงจรไฟฟ้าแรงสูง เนื่องจากแรงดันไฟฟ้าสูงที่ตกค้างอาจยังคงอยู่บนตัวเก็บประจุหลังจากปิดเครื่อง ปฏิบัติตามช่วงเวลารอการคายประจุที่ปลอดภัยตามที่ระบุในคู่มือการบำรุงรักษาเครื่องจักร ก่อนทำงานภายในตู้ไดรฟ์

Q5: โมดูลนี้เดิมติดตั้งในศูนย์เครื่องจักรที่ผลิตในยุโรป สามารถทำงานบนมาตรฐานไฟฟ้าภูมิภาคอื่นได้หรือไม่?

A06B-6127-H202 ออกแบบมาสำหรับอินพุต AC สามเฟส 400V ซึ่งสอดคล้องกับมาตรฐานอุตสาหกรรมยุโรป (โดยทั่วไป 380–415V ขึ้นอยู่กับประเทศ) นอกจากนี้ยังเข้ากันได้กับระบบ 400V ในญี่ปุ่น (เมื่อใช้แหล่งจ่ายไฟอุตสาหกรรม 400V), บางส่วนของเอเชีย และภูมิภาคอื่น ๆ ที่ใช้แรงดันไฟฟ้าเทียบเท่า ไม่เหมาะสำหรับระบบสามเฟส 200V หรือ 240V หากไม่มีหม้อแปลงเพิ่มแรงดันและโมดูลแหล่งจ่ายไฟ HV ที่ตรงกัน หากคุณไม่แน่ใจว่าแรงดันไฟฟ้าของโรงงานของคุณตรงกับความต้องการของไดรฟ์นี้หรือไม่ โปรดตรวจสอบกับวิศวกรไฟฟ้าก่อนสั่งซื้อ — การใช้งานไดรฟ์ 400V บนแหล่งจ่ายไฟที่ไม่เข้ากันจะทำให้เกิดสภาวะผิดพลาดทันทีหรือความเสียหายต่อฮาร์ดแวร์
