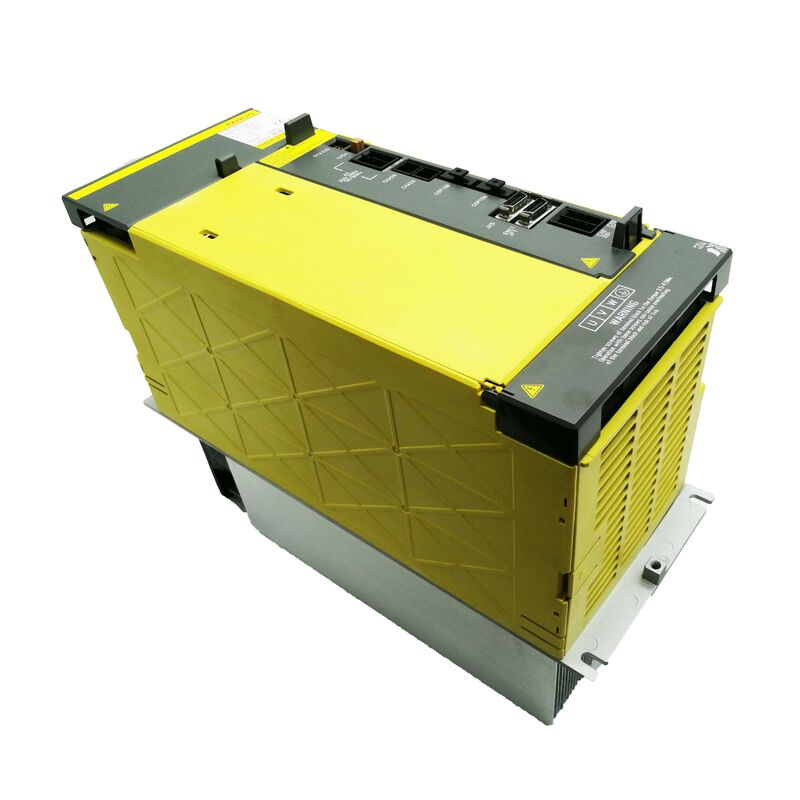

FANUC A06B-6127-H106 โมดูลเครื่องเสริมเสียงอัลฟ่า i เซอร์โว AiSV-180HV มือเดียว 58A สําหรับแกน CNC ทอร์คสูง 400V

ไม่ทุกแกนบนศูนย์การแปรรูปขนาดใหญ่เท่ากัน สปินด์แบกส่วนใหญ่ของภาระการตัด แต่แกนเส้น X, Y, Z บน gantry หนักหรือโรงงานเจาะหรือเส้นทางหลักบนศูนย์การหมุนขนาดใหญ่ ต้องการ servo drive ที่สามารถดําเนินการกระแสไฟฟ้าต่อเนื่องสูงในขณะที่การจัดการกับจุดสูงเร่งคมโดยไม่ผิดพลาดนั่นเป็นบริบทการดําเนินงานที่A06B-6127-H106ได้ถูกออกแบบมาเพื่อ

กําหนดAiSV-180HVในแพลตฟอร์มเซอร์โวล์ทความดันสูง Alpha i ของ FANUC นี่คือโมดูลแกนเดียวที่มีกระแสไฟฟ้าสูงที่สุดในครอบครัว 6127 HVอัตราผลิต 58A และความจุสูง 180A ทําให้มันอยู่ในประเภทที่แตกต่างกันจาก H202 และ H203 หน่วยขนาดเล็กสองแกนแต่มันขับมันหนักบนเครื่องจักรที่ต้องการมัน

เราเก็บ A06B-6127-H106 ในสภาพใหม่และใช้ (ตรวจสอบ) พร้อมส่งทั่วโลกภายใน 0 ¢ 3 วันทําการ

ที่ที่เครื่องขับเคลื่อนนี้เหมาะ: การใช้งานแกนใหญ่, ทอร์คสูง

ซีรี่ย์ 6127 มีตําแหน่งเฉพาะอย่างยิ่งในสถาปัตยกรรมเซอร์โวของ FANUC: 400 วอลต์การเข้า 3 ขั้นตอน, FSSB วงจรควบคุมไฟเบอร์ออปติก, ออกแบบเพื่อใช้กับระบบ CNC แบบ 30i, 31i, 32i และ 35i.ในครอบครัวนั้น, H106 คือโมดูลแกนเดียวที่ปลายบนของช่วงกระแสไฟฟ้า

โมดูลแกนเดียว (H1xx) เก็บความจุเต็มในช่องมอเตอร์หนึ่ง ไม่มีการแบ่งปันระดับพลังงานหรือทรัพยากรควบคุมกับแกนที่สองสําหรับเครื่องจักรที่แกนหนึ่งมีภาระเครื่องจักรที่สําคัญ ∆แกน Z ของศูนย์แปรรูปตั้งขนาดใหญ่, การขับเคลื่อนโต๊ะบนโรงงานเจาะแนวราบหนักหรือแกนอาหารหลักของระบบความอ่อนแอสูง ✓ การตั้งค่าแกนเดียวทําให้ความจุเต็มที่ระบุได้มีให้กับแกนนั้นเท่านั้น.

ความหมายของกระแสไฟฟ้าสูงสุด 180A มีความสําคัญอย่างยิ่งในเรื่องนี้ปัจจุบันสูงสุดกําหนดว่าความเร็วที่ขับเคลื่อนสามารถเร่งความหน่วงแรงแรงสูงและวิธีการแรงที่มันสามารถต้านทานความรบกวนระหว่างการตัด. A 180A peak from a 58A rated drive means the amplifier can deliver roughly three times its continuous rating in short bursts — the kind of headroom that keeps a heavy axis responsive rather than sluggish under dynamic load changes.

รายละเอียดเทคนิค

ความหมายของคําว่า "เลิกผลิต" และเหตุผลที่มันสําคัญในการจัดซื้อ

FANUC ได้หยุดการผลิต A06B-6127-H106 อย่างเป็นทางการ ซีรีย์ HV 6127 ได้ถูกเปลี่ยนโดย 6290 ซีรีย์ HV รุ่นที่สองที่จัดการกับพื้นที่การใช้งาน 400V เดียวกัน ด้วยอิเล็กทรอนิกส์ที่อัพเดท และความเข้ากันได้อย่างกว้างขวาง.

ในความเป็นจริง, นี้หมายความว่าการซื้อกันของสินค้าใหม่จากสินค้าเก่า (NOS) กลายเป็นเส้นทางหลักสําหรับหน่วยสํารองแทนการจัดหาโดยตรงจากโรงงาน. It does not mean the drive has disappeared from the market — significant stocks remain available through specialist industrial distributors and MRO suppliers globally — but it does introduce a variable: ความพร้อมจะแปรปรวน และจํานวนของหน่วยเดิมที่ไม่ได้ใช้จริง จะลดลงตามเวลา

สําหรับวิศวกรบํารุงรักษา ที่บริหารสินทรัพย์ขนาดใหญ่ของ CNC ที่ใช้งานในเครื่องขับขี่นี้ การคํานวณการจัดซื้อเปลี่ยนไป หน่วยที่ใช้และทดสอบอาจเป็นทางเลือกที่ใช้ได้ในปัจจุบันแต่ถ้าเครื่องจักรที่เกี่ยวข้องเป็นสินทรัพย์การผลิตระยะยาว โดยไม่มีแผนการปรับปรุงการหาหน่วยใหม่ที่เหลือในขณะที่มีสินค้าอยู่ เป็นการตัดสินใจที่ควรที่จะทํา ก่อนที่ความพร้อมจะกลายเป็นปัจจัยจํากัด

H106 vs โมดูล HV 6127 อื่นๆ การเลือกระดับกระแสที่เหมาะสม

ซีรี่ย์ 6127 ครอบคลุมความกว้างขวางของการตั้งค่าแกนเดียวและแกนสอง ภายในช่วงแกนเดียว (H1xx) ความแตกต่างที่สําคัญคือความจุซึ่งแผนที่ขนาดของ servo มอเตอร์ที่ขับเคลื่อน:

H102 จัดการปลายล่างที่ 10A ระดับ (AiSV-10HV) เหมาะสําหรับมอเตอร์แรงดันสูงขนาดเล็กบนแกนที่ต้องการน้อยกว่าH106 ที่ 58A อยู่ในชั้นกลางบน แต่นี่คือ 58Aต่อเนื่อง, กับ 180A สูงที่สามารถใช้ได้. 180 ในชื่อรุ่นของการขับขี่ (AiSV-180HV) หมายถึงตัวเลขสูงสุดนั้น ไม่ใช่การจัดอันดับต่อเนื่อง

ความแตกต่างนี้มีความสําคัญเมื่อตรวจสอบความสอดคล้องกับมอเตอร์ในเครื่องของคุณ คีย์คือความต้องการของอัตราการปรับกําลังต่อเนื่องและปรับกําลังสูงของมอเตอร์เสมอหากการสมัครของคุณระบุ H106คุณจําเป็นต้อง H106 ไม่ระดับต่ําหรือระดับสูงกว่าในครอบครัวสามารถแทนที่โดยไม่ต้องปรับปรุงปริมาตรและที่สําคัญโดยไม่ต้องตรวจสอบการขับเคลื่อนใหม่ของกระแสต่อเนื่องตรงกับสิ่งที่มอเตอร์และการใช้งานต้องการ.

ตัวเลือกสภาพ

หน่วยใหม่ (ไม่ใช้)จากสินค้าเดิมของ FANUC เนื่องจากสถานะการเลิกผลิตของผลิตภัณฑ์นี้ ยูนิตใหม่ที่แท้จริงจะหายากมากขึ้น ยูนิตใหม่ทั้งหมดมีรับประกัน 12 เดือนจากโรงงานของเรา

หน่วยที่ใช้ (ตรวจสอบ)ได้ตรวจสอบการทํางานและมีการรับประกัน 3 เดือน สําหรับอุปกรณ์ที่ค่าใช้จ่ายในการหยุดทํางานอ้างอิงการใช้ค่าใช้จ่ายสํารองในการทํางานมากกว่าค่าธรรมเนียมตามเงื่อนไขหน่วยที่ใช้แล้วที่ทดสอบเป็นทางออกที่ใช้ได้และทันใจสภาพทั้งคู่ส่งในบรรจุเดิม

การสั่งซื้อ การชําระเงิน และการจัดส่ง

ส่งทั่วโลกผ่าน DHL และ FedEx สั่งซื้อส่วนใหญ่ออกจากสถานที่ของเราภายใน0 ถึง 3 วันทําการภายหลังการยืนยันการชําระเงิน ส่งรวมมีให้เลือกสําหรับการสั่งซื้อหลายรายการ

ทางเลือกการชําระเงิน

• การโอนเงินทางธนาคาร (T/T)
• PayPal สําหรับการสั่งซื้อสูงสุด 500 ดอลลาร์
• Western Union ยอมรับสําหรับค่าการสั่งซื้อทั้งหมด

ค่าธรรมเนียมการนําเข้าและภาษีท้องถิ่นที่ปลายทางเป็นความรับผิดชอบของผู้ซื้อ ติดต่อเราก่อนสั่งซื้อถ้าคุณต้องการประมาณค่าจัดส่งสําหรับประเทศของคุณ

การรับประกันและการคืนสินค้า

การคืนสินค้าถูกยอมรับเมื่อหน่วยมาเสียหาย ไม่สมบูรณ์แบบ หรือไม่ตามที่อธิบาย4 วันหลังจากได้รับสินค้าต้องถูกส่งกลับในสภาพเดิม โดยมีสัญลักษณ์การรับประกันไม่เสียหาย ส่งคืนเป็นความรับผิดชอบของผู้ซื้อ

ความบกพร่องที่เกิดจากการติดตั้งที่ไม่ถูกต้อง การปรับปรุงพารามิเตอร์ที่ไม่ถูกต้อง ความชี้แจงของมอเตอร์ที่ไม่ตรงกัน หรือความเสียหายทางกายภาพหลังการจัดส่ง ไม่คุ้มครองการรับประกัน

คํา ถาม ที่ ถาม บ่อย

Q1: เครื่องประเภทไหนที่ใช้ A06B-6127-H106?

เครื่องขับเคลื่อนนี้พบได้ทั่วไปในศูนย์แปรรูป CNC ขนาดใหญ่ เครื่องบดแนวราบหนักและระบบผลิตภัณฑ์ภาระแกนสูงที่สร้างขึ้นรอบตัว FANUC 30i หรือ 31i CNC controller. The 58A continuous / 180A peak current rating is suited to servo motors driving axes with significant mechanical inertia or high cutting resistance — situations where a smaller current-rated drive would either fault under peak load demands or run too close to its continuous limit to provide adequate thermal headroomการเข้า 400 วอลต์ยังทําให้มันมั่นคงในอุตสาหกรรมสแตนดาร์ทยุโรปและความละเอียดสูง แทนที่สแตนดาร์ท 200 วอลต์สถานที่ทํางาน

Q2: ไดรฟ์ถูกระบุว่าเลิกผลิตแล้ว ครับ ยังถูกผลิตอยู่ที่ไหนบ้างไหมครับ

จํานวน FANUC ได้หยุดการผลิต A06B-6127-H106 และซีรีส์ที่กว้างกว่า 6127 สิ่งที่เหลือในตลาดคือการรวมของหน่วยใหม่และเก่าจริง (NOS) ที่ถือโดยผู้จําหน่ายหน่วยส่วนเกินที่ใช้แล้ว ที่ได้รับการฟื้นฟูจากการซ่อมเครื่องจักร, และหน่วยซ่อมแซม / แลกเปลี่ยน ไม่มีหน่วยใดที่มาจากการผลิตปัจจุบันแต่นั่นใช้ได้เฉพาะกับเครื่องจักรที่กําลังปรับปรุงหรือปรับปรุงใหม่ for a machine currently running a 6127-H106 ในสภาพแวดล้อม 30i/31i, การแทนที่โดยตรงยังคงเป็น H106

Q3: A06B-6127-H106 สามารถใช้กับเครื่องพลังงาน 480V หรือเป็นหน่วย 400V เท่านั้น

รายละเอียดสําหรับการเข้าพลังงานหลักครอบคลุม 400V AC ถึง 480V AC สามเฟสที่มีการเบี่ยงเบนที่อนุญาตของ ¥15% ถึง + 10%นั่นหมายถึงการขับเคลื่อนเป็นเทคนิคที่สอดคล้องกับอุปทานในช่วงที่ ระบบ 400V มาตรฐานในยุโรปและบางส่วนของเอเชีย, รวมถึงปั๊มไฟฟ้า 480 วอลต์ที่พบทั่วไปในอุปกรณ์อุตสาหกรรมอเมริกาเหนือซึ่งยังครอบคลุมทั้ง 200V และ 240V มาตรฐานระยะเดียว. ก่อนเชื่อมต่อกับสายไฟฟ้าใด ๆ ให้ยืนยันว่าทั้งแรงดันหลักและการควบคุมตรงกับรายละเอียดและอยู่ในช่วงความอดทนที่ระบุ

คําถามที่ 4: เครื่องของฉันแสดงสัญญาณเซอร์โวบนแกนที่ทํางานเครื่องขยายเสียงนี้. ฉันจะกําหนดอย่างไรว่า H106 ตัวเองมีปัญหาก่อนสั่งเปลี่ยน

การวินิจฉัยอย่างเป็นระบบสําคัญที่นี่ โดยเฉพาะอย่างยิ่งเมื่อคํานึงถึงค่าใช้จ่ายของเครื่องขับเคลื่อนนี้ เริ่มต้นด้วยการตรวจสอบว่า CNC รายงานสัญญาณเตือนเป็นความผิดพลาดของเครื่องจักรพรรคในแกนเฉพาะ (การกระตุ้นเกินกําลังการ,ความผิดพลาด IPM, หรือการสูญเสียการสื่อสารบนแกน FSSB นั้น) เทียบกับความผิดพลาดของมอเตอร์หรือเครื่องปรับรหัส. หากสัญญาณเตือนเป็นความผิดพลาดของ IPM หรือทรานซิสเตอร์ออกเสียง, เครื่องเสริมเสียงเป็นสาเหตุที่น่าจะเป็นมากขึ้น. อย่างไรก็ตามยังตรวจสอบสายไฟฟ้าของมอเตอร์สําหรับความเสียหายของอุปกรณ์ประกอบความละเอียดหรือวงจรสั้น.วัดความต้านทานการล่อตัวของมอเตอร์และความต้านทานการกันความร้อนต่อพื้นดิน (ดีที่สุด > 1MΩ ที่ 500V DC) ก่อนการติดตั้งเครื่องขับแทนหาก CNC รายงานความผิดพลาดการสื่อสาร FSSB โดยเฉพาะสําหรับแกนนี้ตรวจสอบสายไฟเบอร์ออฟติกระหว่าง CNC และเครื่องขยายเสียง ก่อนสรุปว่าเครื่องขับเคลื่อนผิดพลาด

Q5: จําเป็นต้องลดค่าการทํางานใหม่เมื่อติดตั้ง H106 แทน?

ในกรณีส่วนใหญ่ใช่ เมื่อเปลี่ยนโมดูลขยายเสียงในระบบ 30i / 31i CNC ต้องจําหน่ายใหม่บน FSSB บัสและยืนยันการจัดตั้งแกนหากเครื่องใช้เครื่องโคเดอร์ตําแหน่งสมบูรณ์, ตําแหน่งอ้างอิงที่สมบูรณ์แบบจะสูญเสียโดยทั่วไปและจะต้องตั้งใหม่หลังจากที่การขับเคลื่อนถูกติดตั้งและขับเคลื่อน Servo tuning parameters stored in the CNC (not in the drive itself) are generally preserved — they live in the CNC's non-volatile memory — but it is strongly recommended to back up the CNC parameter file before any hardware replacementในบางการตั้งค่า ปารามิเตอร์การเริ่มต้นเฉพาะไดรฟ์อาจจําเป็นต้องยืนยันหรือใส่ใหม่ดูเอกสารการบํารุงรักษาของผู้ผลิตเครื่องจักร หรือคู่มือ FANUC B-65282 สําหรับขั้นตอนเฉพาะที่ใช้กับการผลิตเครื่องควบคุมของคุณ.

ยืนยันความพร้อม หรือขอราคา:ติดต่อคุณเอมี่sales01@sande-elec.comสกายป์:sandesales01โทร: +86 18620505228
