| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | A06B-6127-H102 |

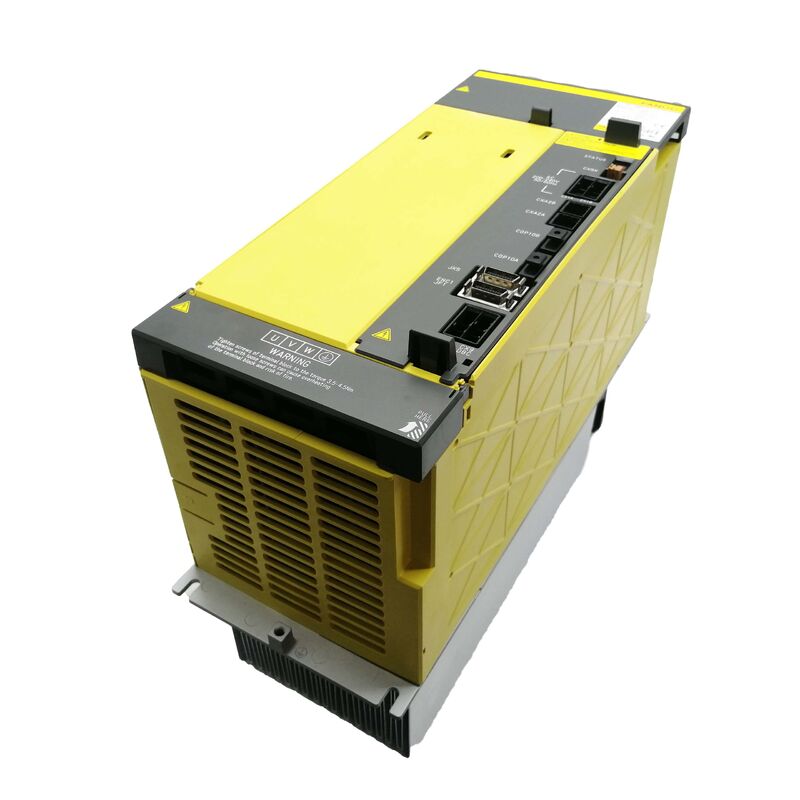

A06B-6127-H102 เป็นโมดูลระดับเบื้องต้นใน Alpha i HV ของ FANUC สาย servo หน่วยแกนเดียว AiSV-10HV บนแพลตฟอร์ม 400Vเหตุผลที่มันมีอยู่เคียงข้าง H202 สองแกน (ที่ยังทํางาน 10A ต่อช่องทาง) เป็นตรงไปตรงมา: ไม่ใช่ทุกคู่แกนที่จบลงในตู้ CNC จะเริ่มต้นชีวิตในเวลาเดียวกันในส่วนตู้เดียวกัน
เมื่อเครื่องวางแกน 400V หนึ่งในส่วนของตู้ที่อยู่ห่าง หน่วยหมุนหัวแกน B, การขับเคลื่อน tailstock, แกนที่สี่บน subplate ที่แยกตัว หน่วยแกนสองเสียครึ่งของเครื่องมือและค่าใช้จ่าย.H102 ตอบสนองความต้องการจริง: ช่อง servo ที่ติดต่อ FSSB หนึ่ง, 10A จํานวน, บนแพลตฟอร์ม 400 วอลต์ เมื่อเครื่องในภายหลังเพิ่มแกนอื่นที่ตําแหน่งนั้น H102 ยังคงไม่เปลี่ยนแปลงแกนใหม่ได้รับโมดูลของตัวเอง.
เช่นเดียวกับโมดูลทุกชิ้นในชุด 6127, H102 เชื่อมต่อกับบัส DC ที่ใช้ร่วมกันที่นํามาโดยโมดูลพลังงาน aiPS-HV และสื่อสารกับ CNC ผ่านสายไฟเบอร์ออปติก FSSB.ที่อยู่ FSSB ของโมดูลถูกกําหนดในปารามิเตอร์แกน CNC. HRV2 และ HRV3 การควบคุมเวกเตอร์การตอบสนองสูงถูกสนับสนุน อัลกอริทึมการควบคุมเดียวกันที่มีอยู่บนโมดูลที่มีกระแสไฟฟ้าที่ใหญ่กว่าในครอบครัวเดียวกัน
| โมดูล | ปัจจุบัน | หมายเหตุ |
|---|---|---|
| H102 | 10 A | โมดูลนี้ ✅ ระดับการเริ่มต้น |
| H103 | 20 A | ขั้นตอนต่อไป |
| H104 | 40 A | ระดับกลาง |
| H105 | 80 A | กระแสไฟฟ้าสูง |
รุ่น H1xx แบบแกนเดียวทั้งหมดอยู่บนแพลตฟอร์ม 400V เดียวกัน และใช้บริการกับกระบะกระบะเดียวกัน การเปลี่ยนต้องตรงกับ H102 ภาษาเดิมไม่มีตัวเลือกที่มีอัตราการจัดอันดับต่ํากว่าในครอบครัวนี้
| ปริมาตร | มูลค่า |
|---|---|
| เลขส่วน | A06B-6127-H102 |
| การกําหนด | AiSV-10HV |
| ปัจจุบัน | 10 A |
| การเข้า (หลัก) | 400 วาลต์ 480 วอลต์ แอค 3 ขั้น |
| การเข้าควบคุม | 200 วา 240 วอลต์ AC |
| อินเตอร์เฟซ | FSSB |
| HRV | HRV2, HRV3 |
| CNC ที่เข้ากันได้ | 30i, 31i, 32i, 35i รุ่น A |
| สถานะ | หยุดผลิต |
H202 เป็นโมดูล 10A/10A แบบสองแกน ความสามารถต่อช่องทางเหมือนกัน แต่ฮาร์ดแวร์แตกต่างกัน: H202 มีการประกอบแกน FSSB สองชุด การเชื่อมพลังงานมอเตอร์และรูปแบบทางกายภาพที่กว้างกว่า. การเปลี่ยน H102 ด้วย H202 ต้องการการเชื่อมต่อการเชื่อมต่อของมอเตอร์และการจัดสรรใหม่ FSSB แผนที่แกนในปารามิเตอร์ CNC นี้ไม่เคยเป็นการแลกเปลี่ยนง่ายแทนที่เหมือนกันกับที่เหมือนกันบนตัวเลขชิ้นที่แม่นยํา.
จุดซ่อมบํารุงที่ใช้ได้สองจุด สําหรับโมดูลนี้
พัดลมเย็น: การเสื่อมของพัดลมเป็นกลไกการเสื่อมที่รู้จักกันทั่วซีรีส์ 6127 การเปลี่ยนแปลงที่ได้ยินในเสียงพัดลมพัดลมที่ล้มเหลว ทําให้อุณหภูมิปิดโมดูลแกนช่วย เช่น H102 บางครั้งสะสมเวลาทํางานโดยไม่ให้ความสนใจในการบํารุงรักษาที่เท่ากันกับการขับเคลื่อนแกนหลัก
สายใย FSSB: แกนช่วย สาย FSSB มักถูกนําไปผ่านเส้นทางที่ยาวกว่าที่มีจุดบิดมากขึ้นการปนเปื้อนของหน้าปลายของสายประสานแสงหรือความเสียหายของสายไฟฟ้าเป็นสาเหตุที่พบบ่อยของสัญญาณเตือนการสื่อสาร FSSB บนแกนผู้ช่วยมากกว่าบนแกนหลักที่มีสายไฟฟ้าที่สั้นกว่า.
คําถามที่ 1: H102 และ H202 ทั้งคู่ทํางาน 10A ที่ 400V ความแตกต่างที่แท้จริงคืออะไร?
H102 มีแกนเดียว (ช่องขับเคลื่อนหนึ่ง, มอเตอร์หนึ่ง) H202 มีแกนสอง (ช่องสองที่ 10A แต่ละตัว, มอเตอร์สองตัว) ฮาร์ดแวร์แตกต่างกัน, การมอบแกน FSSB แตกต่างกันและสายไฟมอเตอร์ก็แตกต่างกัน. การเปลี่ยน H102 ด้วย H202 ต้องการการปรับปรุงไฟฟ้าและปริมาตรการ FSSB เปลี่ยนแปลง
Q2: โมดูล H102 และ H202 สามารถแบ่งปันโมดูลพลังงาน aiPS-HV เดียวกันได้หรือไม่?
ใช่ aiPS-HV ให้พลังงานให้กับรถบัส servo DC ของกระเป๋าสตางค์ทั้งหมด ไม่ว่าโมดูลแต่ละตัวจะเป็น H1xx มีแกนเดียว หรือ H2xx มีแกนสองการจําหน่ายพลังงานได้รับขนาดที่เวลาสร้างเครื่องจักรสําหรับความต้องการพลังงานแกนทั้งหมดโมดูล H102 และ H202 อยู่ร่วมกันบนบัสเดียวกันโดยไม่มีปัญหา
Q3: H102 สามารถถูกแทนที่ด้วย A06B-6290-H102 รุ่นที่สองได้หรือไม่
ในหลักการ 6290-H102 เป็นผู้ต่อเนื่องที่ได้รับการกําหนดสําหรับการใช้งานแบบแกนเดียวแบบ 400V, 10Aความเหมาะสมขึ้นอยู่กับระดับซอฟต์แวร์ของ CNC, 31i-B และหลัง) เครื่องที่ทํางาน 30i หรือ 31i รุ่น A อาจรับการขับขี่ 6290 กับการปรับปารามิเตอร์ หรืออาจไม่รับการแทนที่ที่ปลอดภัยที่สุดสําหรับเครื่อง 6127-H102 คือเครื่อง A06B-6127-H102 ที่เหมือนกัน จนกว่าจะยืนยันว่ามีเส้นทางการปรับปรุงอย่างเป็นทางการ.
คําถามที่ 4: H102 จะขับเคลื่อนเซอร์โวมอเตอร์อะไร?
มอเตอร์เซอร์โวขนาดเล็กอัลฟ่า i HV ที่กําลังการทํางาน 10A หรือต่ํากว่า มือแกนการตั้งตําแหน่งแม่นยํา, โต๊ะหมุน, และมือแกนฟังก์ชันช่วยในระบบ CNC ขนาดใหญ่ 400Vประเภทมอเตอร์เฉพาะเจาะจงถูกกําหนดในพารามีเตอร์แกนของ CNC (พารามีเตอร์ประเภทมอเตอร์เซอร์โว. 2020) ยืนยันปริมาตรที่ติดตั้งระบุชนิดของมอเตอร์ H102 ที่ตั้งตั้งไว้ในเบื้องต้น
Q5: สัญญาณอะไรที่แสดงให้เห็นว่าโมดูลนี้อาจกําลังจะล้มเหลว
พัดลมเย็น: การเปลี่ยนแปลงเสียงในเสียงเสียง (การบด, ช่วงต่อช่วง, ความเร็วลด) แสดงให้เห็นการสกัดสอย.การแสดงสัญญาณเตือนที่คงอยู่ ส่งผลให้มีการสืบสวน แม้ว่าแกนยังคงทํางาน. การเปลี่ยนสีที่เห็นได้ชัดหรือรอยเผาไหม้รอบตัวเชื่อมหรือระบายความร้อนแสดงให้เห็นถึงความเครียดทางความร้อนก่อนหน้านี้ที่ทําให้คุณภาพสัญญาณออปติกส์ตกต่ําก่อนที่จะทําให้เกิดความผิดพลาดในการสื่อสารโดยตรง.
