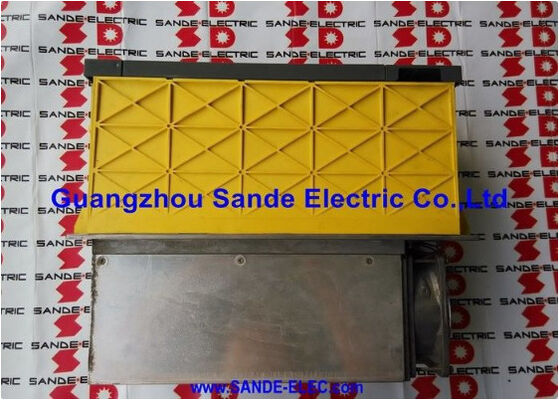

FANUC A06B-6121-H006#H570 โมดูลเครื่องขยายเสียงอัลฟ่า i สปินด์ล

ศูนย์แปรรูป CNC ทุกแห่ง มีการเคลื่อนไหวที่แตกต่างกันอย่างพื้นฐาน 2 ประเภท คือแกนเซอร์โว ที่ตั้งชิ้นงานและเครื่องมือไว้ด้วยความแม่นยําระดับไมครอนและหมุนที่ทําการตัดจริงๆภารกิจเหล่านี้ต้องการสถาปัตยกรรมเครื่องขยายเสียงที่แตกต่างกัน เครื่องขยายเสียงเซอร์โวในระบบ FANUC 400V หน่วย A06B-6127 ซีรีย์A06B-6121-H006#H570จับหมุน และความแตกต่างที่สําคัญจากการเชื่อมต่อครั้งแรก

กําหนดSPM-5.5HViในครอบครัว spindle Alpha i HV ของ FANUC หน่วยนี้ควบคุมมอเตอร์ spindle alpha ประเภท 400V, การบริหารความเร็ว, ทอร์ค, และทิศทางตลอดวงจรการเจาะ, การบด, การดึง, และการดึงแข็ง.มันเป็นรุ่นที่มีการจัดอันดับเล็กที่สุดในสาย 6121 HV spindle ̇ และสําหรับศูนย์แปรรูปขนาดเล็กและโรงงานแปรรูปตั้งขนาดเล็กที่ทํางานบนโครงสร้างพื้นฐาน 400Vมันเหมาะสม

เราจัดเก็บ A06B-6121-H006#H570 ในสภาพใหม่และใช้ (ตรวจสอบ) พร้อมส่งไปทั่วโลกภายใน 0~3 วันทําการ

สปินเดล VS เซอร์โว: ทําไมโมดูลนี้ต่างกัน

ทั้งหมดการหารือก่อนหน้านี้ของโมดูลเอกสารเสริมพลังงานใช้กับแกนเส้นและหมุนที่ควบคุมตําแหน่งที่ขับเคลื่อนได้รับการตอบสนองจากโคเดอร์และถือตําแหน่งที่สั่งเครื่องเสริมเสียง spindle ทํางานในรูปแบบการควบคุมที่แตกต่างกันอย่างพื้นฐานสําหรับส่วนใหญ่ของเวลาของมัน:ระบบควบคุมความเร็ว, โดยที่คําสั่งคือ RPM และเป้าหมายคือการรักษาความเร็วในการตัดภายใต้ภาระชิปที่แตกต่างกัน, ไม่ถือตําแหน่งคงที่

มีช่วงเวลาที่ spindle เข้าสู่โหมดที่ควบคุมตําแหน่งหนาแน่น, โดยที่ CNC ประสานงานมุม spindle กับ Z-axis feed ที่ความกว้างของ thread ที่คงที่ ในโหมดนั้น, เครื่องปรับรหัสตําแหน่งของมอเตอร์ spindle จะทํางานและ SPM จะทําตัวเหมือนเครื่องเสริมพลังงานมากกว่าแต่สําหรับการตัดแบบมาตรฐานมันขับเคลื่อนมอเตอร์ด้วยความเร็วที่กําหนดไว้ ต่อต้านการเปลี่ยนแปลงภาระทางกลที่ไม่คาดเดาได้ และงานของเครื่องขยายเสียงคือการส่งมุมกําลัง ไม่ใช่การตั้งตําแหน่งให้ถูกต้อง

ความแตกต่างในการทํางานนี้หมายความว่า SPM-5.5HVi มีระบบเตือนสัญญาณของตัวเอง, ชุดปารามิเตอร์ของตัวเอง (ปารามิเตอร์ของสปินด์, แยกจากปารามิเตอร์เซอร์โวใน CNC) และจอวินิจฉัยของตัวเองเมื่อเกิดความผิดพลาดของสปินด์, มันอ่านบนจอ LED ของเครื่องเสริมเสียงหมุน และแผนที่รหัสเตือนหมุนใน CNC √ ไม่ใช่ตารางเตือน servo

คําย่อ #H570: ความหมายและความสําคัญของมัน

เลขส่วนที่เต็มคือ A06B-6121-H006**#H570**#สัญลักษณ์ไม่ได้เป็นรหัสชุดหรือตัวระบุการแก้ไขเล็กๆประเภทอินเตอร์เฟซ.

ภายในครอบครัว 6121 SPM-5.5HVi ตัวแปรที่พบบ่อยที่สุดคือ:

• #H550อินเตอร์เฟซประเภท A (รุ่นก่อน)
• #H570อินเตอร์เฟซประเภท A (ฉบับปัจจุบัน/มาตรฐาน)
• #H571อินเตอร์เฟซประเภท B

ประเภท A และประเภท B อ้างอิงถึงอินเตอร์เฟซของสายเชื่อมต่อสายควบคุมระหว่างเครื่องเสริมเสียงหมุนและบัตรควบคุมหมุนของ CNC ประเภท A ใช้แผนเชื่อม JYA2/JYA3ประเภท B ใช้การตั้งค่าที่แตกต่างกันหน่วยนี้ไม่เข้ากันทางกายภาพ หน่วยเชื่อมแตกต่างกัน การสั่งคําตอบที่ไม่ถูกต้อง หมายความว่าหน่วยไม่สามารถเชื่อมต่อได้โดยไม่ต้องเชื่อมต่อสายใหม่

เมื่อเปลี่ยน A06B-6121-H006#H570 ที่ล้มเหลว เครื่องเปลี่ยนยังต้อง#H570(หรือการแก้ไขที่มีความสอดคล้องที่ได้รับการยืนยัน) อย่าแทนที่ #H550 หรือ #H571 โดยไม่ตรวจสอบกับเอกสารเครื่องของคุณว่าสายไฟฟ้าและการตั้งค่า CNC เป็นที่สอดคล้อง

รายละเอียดเทคนิค

ที่ SPM-5.5HVi เข้ากับครอบครัว 6121 Spindle

The 6121 series covers the full range of 400V spindle drives used in FANUC's Alpha i HV platform — from the smallest machining center spindles up to large horizontal machining centers with high-power spindlesระดับการจัดอันดับพลังงานดังนี้: SPM-5.5HVi (H006), SPM-11HVi (H011), SPM-15HVi (H015), SPM-30HVi (H030), SPM-45HVi (H045), SPM-75HVi (H075), และ SPM-100HVi (H100).

H006 ที่ 5.5kW อาศัยตําแหน่งการเข้า มันเหมาะกับศูนย์แปรรูปตั้งด้วยมอเตอร์สปินด์ในช่วงสปินด์เล็ก ๆ อัลฟ่า i HV000 รอบต่อนาทีหรือมากกว่า และมอเตอร์สปินด์หลักใน 5 หมุน 7kW ประเภทเรียงลําดับต่อเนื่องเครื่องจักรขนาดใหญ่ที่มี spindles ที่มีพลังมากกว่าต้องการโมดูล SPM ที่มีระดับสูงกว่า;โมดูล 5kW ไม่สามารถแทนที่การใช้งาน 11kW หรือ 15kW โดยไม่เสี่ยงความอึดอัดทางความร้อนบนเครื่องขยายเสียงในช่วงวงจรการตัดหนัก.

การเลือกสถานการณ์ในภาพรวม

หน่วยใหม่เป็นสินค้าแท้ของ FANUC ไม่เคยใช้งาน มีการรับประกัน 12 เดือน จากโกดังของเรา สําหรับสถานที่ที่เวลาหยุดทํางานของสปินด์มีค่าใช้จ่ายในการผลิตที่สําคัญหน่วยใหม่กําจัดความไม่แน่นอนเกี่ยวกับประวัติการใช้งานของโมดูล.

หน่วยที่ใช้ (ตรวจสอบ)มีการรับประกัน 3 เดือน และเป็นตัวเลือกที่ใช้ได้ในกรณีที่งบประมาณเป็นข้อจํากัดหลักเครื่องกระตุ้นสปินเดลในศูนย์แปรรูปโดยทั่วไปทํางานด้วยภาระปานกลางในช่วงรอบการตัดส่วนใหญ่ หน่วยที่ใช้ได้และดูแลได้ดีคือหน่วยสํารองที่ใช้งานได้สภาพทั้งคู่ส่งในบรรจุเดิม

ติดต่อเราเพื่อยืนยันสถานะสินค้าปัจจุบัน ก่อนสั่งซื้อ เนื่องจากความพร้อมในประเภทสถานการณ์เฉพาะตัวจะเปลี่ยนแปลง

การสั่งซื้อ การชําระเงิน และการจัดส่ง

ส่งทั่วโลกผ่าน DHL และ FedEx โดยทั่วไปภายใน0 ถึง 3 วันทําการของการยืนยันการชําระเงิน

ทางเลือกการชําระเงิน

• การโอนเงินทางธนาคาร (T/T)
• PayPal สําหรับการสั่งซื้อสูงสุด 500 ดอลลาร์
• Western Union ยอมรับสําหรับค่าการสั่งซื้อทั้งหมด

ค่าธรรมเนียมการนําเข้าและภาษีท้องถิ่นเป็นความรับผิดชอบของผู้ซื้อ ขอคําประเมินค่าจัดส่งจากเรา หากประเทศของคุณไม่ได้ถูกแสดงในตอนเช็คออฟ

การรับประกันและการคืนสินค้า

การคืนสินค้าที่ยอมรับเมื่อหน่วยเดินทางมาเสียหาย ไม่สมบูรณ์ หรือไม่ตามที่อธิบาย4 วันหลังจากได้รับสภาพเดิมและสัญลักษณ์การรับประกันต้องไม่เสียหาย ส่งคืนเป็นค่าใช้จ่ายของผู้ซื้อ

ความบกพร่องเนื่องจากสายไฟที่ไม่ถูกต้อง การเชื่อมต่อแบบอินเตอร์เฟซที่ไม่เข้ากัน, มอเตอร์สปินด์ที่ไม่ตรงกัน หรือความเสียหายทางกายภาพหลังการจัดส่ง ไม่คุ้มครองการรับประกัน

คํา ถาม ที่ ถาม บ่อย

Q1: ความแตกต่างทางการปฏิบัติระหว่าง SPM (โมดูลสปินด์) และหน่วย SVM (โมดูลเซอร์โว) ในตู้ 6127 หรือ 6121 เดียว?

SPM ขับเคลื่อนหมุนตัดของเครื่อง, ในขณะที่ SVM ขับเคลื่อนแกนการตั้งตําแหน่ง (X, Y, Z, และแกน servo เพิ่มเติมใด ๆ).งานหลักของ spindle ระหว่างการตัดคือการรักษา RPM ที่สั่งภายใต้ภาระการตัดที่แตกต่างกัน.แกน SVM รักษาตําแหน่งที่สั่งการ ปฏิกิริยาตําแหน่งต่อเนื่องในวงจรปิด ทั้งคู่ใช้การสื่อสาร FSSB กับ CNC ในรุ่น 30i / 31iแต่พวกมันทํางานตามปารามิเตอร์ที่แยกกัน, รายงานให้ตารางเตือนแยกกัน, และมีจอวินิจฉัยที่แตกต่างกัน. พวกเขาไม่ได้เปลี่ยนกัน.โมดูล SPM และเครื่องยนต์ที่เกี่ยวข้องกับมัน และสายไฟฟ์การตอบสนองเป็นวงกว้างของการวิจัย ไม่ใช้อุปกรณ์เสริมพลังงาน.

Q2: เครื่องของฉันแสดงสัญญาณระวังกระบอก SP9030 หรือคล้ายๆ กัน

ไม่จําเป็นนะ ระบบ FANUC 30i/31i ระเบิดระเบิดระเบิดระเบิดระเบิดระเบิดระเบิดระเบิดระเบิดระเบิดระเบิดระเบิดจากเซ็นเซอร์การตอบสนองความเร็ว (โคเดอร์หรือโคเดอร์แรงดันแม่เหล็กบนมอเตอร์ spindle), หรือจากสายเชื่อมต่อระหว่าง CNC และ SPM ก่อนสรุปว่าเครื่องกระตุ้นได้ล้มเหลว ตรวจสอบว่ามอเตอร์สปินด์ทํางานอย่างอิสระด้วยมือ (สภาพยนต์),ว่าการตอบสนองจากเซ็นเซอร์ความเร็วไม่เสียหายหรือไม่ (ตรวจสอบสายไฟและสายเชื่อมทั้งสองปลาย), และว่าสัญญาณเตือนจะปรากฏในขณะที่กําลังทํางานโดยไม่มีการเคลื่อนไหวที่สั่ง (ที่ชี้มากกว่าไปยังเครื่องเสริมเสียงหรือการสื่อสารของมัน) เทียบกับภายใต้ภาระ (ที่สามารถชี้ให้เห็นปัญหาด้านมอเตอร์หรือเครื่องกล)ความผิดพลาด IPM หรือสัญญาณเตือนความแรงเกินในระหว่างการตัดเป็นสัญญาณที่แสดงให้เห็นโดยตรงกว่าความผิดพลาดของฮาร์ดแวร์เครื่องขยายเสียง.

Q3: สามารถเปลี่ยน A06B-6121-H006#H570 (ประเภท A) ด้วย A06B-6121-H006#H571 (ประเภท B) ได้หรือไม่ถ้า #H570 ไม่มีให้เลือก?

ไม่ต้องเปลี่ยนสายไฟฟ้า คําย่อ #H570 และ #H571 หมายถึงตัวแปรอินเตอร์เฟซประเภท A และประเภท B ตามลําดับประเภท A ใช้โครงการเชื่อมต่อหนึ่งสําหรับสายสัญญาณควบคุมระหว่างบัตร CNC spindle และ SPM; ประเภท B ใช้การจัดวางทางกายภาพที่แตกต่างกัน การแลกเปลี่ยนระหว่างประเภทต้องการการต่อสายหรือเปลี่ยนสายควบคุมและยืนยันการตั้งค่าอินเตอร์เฟซเครื่องขยายกระบอก CNCมันสามารถทําได้ถ้าโมดูลเดิมของคุณคือ #H570 และความดันเวลาหยุดทํางานสูง การซื้อ #H570 อีกตัวคือเส้นทางที่รวดเร็วที่สุดในการกลับมาทํางาน

Q4: SPM-5.5HVi มีค่าขับเคลื่อนเครื่องยนต์สปินด์อะไร?

หน่วย 5.5HVi ถูกออกแบบมาสําหรับมอเตอร์สปินด์ Alfa i HV ของ FANUC ที่ทํางานบนแพลตฟอร์ม 400Vกระแสออกระดับ 14A ที่ 480V ผลิตสูงสุด กําหนดวงจรทํางานสําหรับความเหมาะสมของมอเตอร์มอเตอร์หมุนอัลฟ่าเฉพาะในช่วง HV ที่เล็กกว่าที่เหมาะสําหรับศูนย์แปรรูปขนาดเล็กที่มีพลังงานหมุนในประเภท 5 7kW คือการผสมผสานที่ต้องการความสอดคล้องแบบแม่นยําของมอเตอร์สําหรับเครื่องของคุณจะได้รับการกําหนดในเวลาสร้างเครื่อง, บันทึกในปารามิเตอร์ spindle (โดยเฉพาะอย่างยิ่งการตั้งค่าแบบของมอเตอร์ spindle ใน CNC) หากคุณมีปารามิเตอร์เครื่องเดิมสํารอง, เลขประเภทของมอเตอร์ถูกบันทึกไว้ในนั้นการสอดคล้อง SPM แลกเปลี่ยนกับนิติบุตรของมอเตอร์เดียวกันเป็นสิ่งจําเป็น ✅ SPM ที่มีค่าต่ําเกินไปสําหรับมอเตอร์สปินด์จะร้อนเกินในช่วงรอบการตัดที่หนัก.

Q5: มันจําเป็นต้องเริ่มต้นหรือปรับปรุงปริมาตร spindle หลังเปลี่ยน SPM module ไหม?

ปริมาตร spindle ตัวเองอาศัยอยู่ในความจําของ CNC, ไม่ในโมดูล SPM, ดังนั้นพวกเขาไม่ได้สูญเสียเมื่อเครื่องเสริมเสียงถูกเปลี่ยน.มันเป็นการปฏิบัติที่ดีที่จะยืนยันว่าสปินด์ทํางานอย่างถูกต้องในช่วงความเร็วของมันและผ่านวงจรการแตะที่แข็งแรง ก่อนที่จะนําเครื่องกลับไปผลิตในบางกรณี, โดยเฉพาะอย่างยิ่งถ้าหน่วยทดแทนมีการปรับปรุงฮาร์ดแวร์ที่แตกต่างกัน, การปรับปรุงปริมาตรเล็ก ๆ อาจแนะนําขั้นตอนที่สําคัญที่สุดก่อนการแลกเปลี่ยนฮาร์ดแวร์ใด ๆ คือการสํารองไฟล์ปารามิเตอร์ CNC ทั้งหมด รวมถึงปารามิเตอร์สปินด์ล, การตั้งค่าเดิมทั้งหมดสามารถถูกฟื้นฟูโดยไม่ต้องพึ่งพาการจําหรือเอกสารที่ไม่สมบูรณ์
