| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | A06B-6114-H207 |

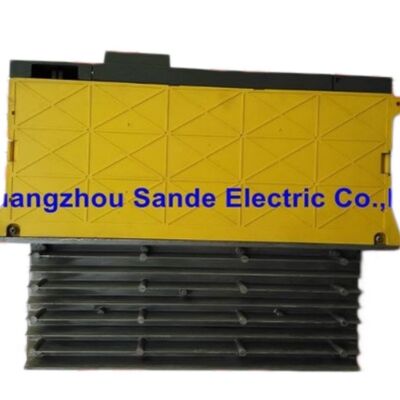

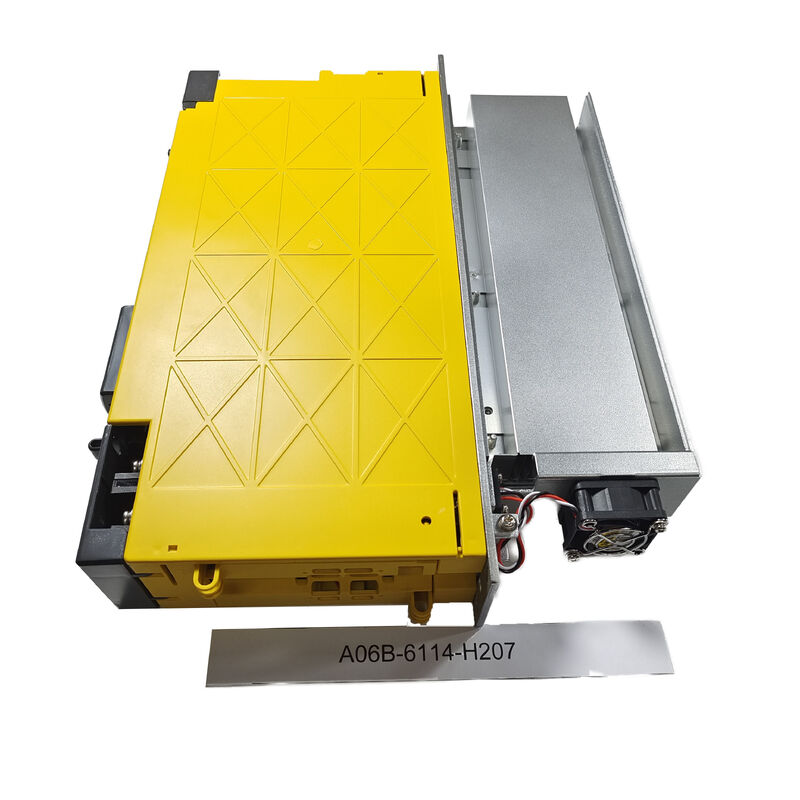

รายการA06B-6114-H207คือโมดูลเครื่องขยายพลังงาน FANUC Alpha i 2 แกนได้รับการระบุในระบบขยายเสียง αi ว่าαi SV 40/40ซึ่งตรงกับSVM2-40/40iคลาส
มันเป็นของระดับความแรง 200Vและใช้กับเครื่อง CNC ซีรีส์ i (รุ่น B) ผ่านอินเตอร์เฟส FSSB, ซึ่งทําให้มันอยู่ในแนวโน้มหลักของอาคาร servo modular αi สําหรับการควบคุมเครื่องมือ
รูปแบบนี้มักถูกเลือกเมื่อเครื่องต้องการเครื่องขยายเสียงสองแกนจริงในระบบสมดุล40/40 ประเภทปัจจุบันแทนที่จะเป็นการรวมแกนผสม ในงานบริการจริง นั่นสําคัญ เพราะ H207 ไม่ใช่แค่โหมดขับเคลื่อนที่ดูคล้ายกันมันเป็นเครื่องขยายเสียงแบบสองแกนที่กําหนดไว้ที่มีกําลังกระแสเท่ากันทั้งช่อง L และ M.
นั่นทําให้มันมีประโยชน์มากยิ่งเมื่อการออกแบบเครื่องเดิมขึ้นอยู่กับการรักษาโครงสร้าง servo สองแกนที่ตรงกันโดยไม่เปลี่ยนแปลงการวางแผนตู้หรือสมดุลไฟฟ้าด้านแกน
การอธิบายของ FANUCกว้าง 60 มิลลิเมตร ปีกภายนอกกลุ่มโมดูลรูปแบบ 2,แผ่นตัดออก 2และพื้นที่บํารุงรักษา 1.
สําหรับผู้ซื้อและทีมงานบํารุงรักษา มันมีคุณค่า เพราะการจับคู่ไฟฟ้าที่ถูกต้อง เป็นเพียงส่วนหนึ่งของงานตัวทดแทนยังต้องเข้ากับช่องปิดและระบบเย็นเดิมอย่างสะอาด.
| ปริมาตร | มูลค่า |
|---|---|
| เลขส่วน | A06B-6114-H207 |
| ผู้ผลิต | FANUC |
| ประเภทสินค้า | โมดูลเครื่องขยายเสียงเซอร์โว |
| ซีรี่ย์ | อัลฟ่า i |
| ประเภทแบบ | αi SV 40/40 |
| การกําหนด SVM | SVM2-40/40i |
| การตั้งค่าแกน | 2 แกน |
| ซีรี่ย์ input | ซีรี่ย์เข้า 200 วอลต์ |
| CNC ที่ใช้ได้ | i-Series CNC (Model B) พร้อมอินเตอร์เฟซ FSSB |
| วิธีควบคุมวงจรหลัก | การควบคุม PWM ไซน์เวฟด้วยสะพานทรานซิสเตอร์ (IGBT) |
| ปัจจุบันการออกกําลังปริมาตรฐานแกน L | 13 อาวุธ |
| ขั้นต่ํากระแสไฟฟ้าชื่อเสียงแกน L | 40 อะพิก |
| กระแสไฟออกระดับแกน M | 13 อาวุธ |
| ขั้นต่ําการกระแสไฟฟ้าชื่อเสียงแกน M | 40 อะพิก |
| ประเภทกรอบ | กว้าง 60 มม. |
| ปีกภายนอก | มีปีกภายนอก |
| ภาพลวดลาย | 2 |
| แผ่นตัดออก | 2 |
| พื้นที่รักษา | 1 |
| พลังงานไฟฟ้าวงจรหลัก | เครื่องยนต์สามเฟส 200-240 VAC |
| พลังงานไฟฟ้าวงจรควบคุม | ระดับความแรง 200-240 VAC |
| การเบี่ยงเบนความกระชับกําลังที่ถูกอนุญาต | -15% ถึง +10% |
Q1: A06B-6114-H207 ในสาย FANUC คืออะไร?
มันคือโมดูลเครื่องเสริมพลังงานอัลฟา i 2 แกนที่ FANUC ระบุว่าαi SV 40/40ในคู่มือการเริ่มต้น และSVM2-40/40iในคู่มือการอธิบาย
นั่นหมายความว่าหน่วยนี้ถูกออกแบบมาเพื่อขับเคลื่อนสองแกนเซอร์โวจากร่างเครื่องขยายเสียงหนึ่ง ไม่ใช่แกนหนึ่งและไม่ใช่สามแกนความแตกต่างนั้นสําคัญ เพราะการนับแกนเป็นหนึ่งในการตรวจสอบความสอดคล้องหลัก.
คําถามที่ 2: เครื่องขยายเสียงนี้มีประเภทอะไรอยู่ตอนนี้?
ตารางรายละเอียด SVM ของ FANUCL-axis ที่ 13 Arms กับ 40 Apeak ปริมาตรการปัจจุบันชื่อเสียงและM-axis ที่ 13 Arms กับ 40 Apeak ปริมาตรการปัจจุบันชื่อในแง่อุตสาหกรรม นั่นทําให้ H207 อยู่ในชั้น 40/40 สองแกน
มันเป็นข้อมูลที่ใช้ประโยชน์สําหรับผู้ซื้อทางเทคนิค เพราะมันแยกรุ่นนี้ออกจากรุ่น 20/40, 40/80 และ 80/80 ที่ใกล้เคียงกัน ซึ่งสามารถดูคล้ายกันในตู้ แต่ไม่เหมือนกันทางไฟฟ้า
Q3: หน่วยนี้ใช้อินเตอร์เฟซ CNC ไหน?
คู่มือการอธิบายของ FANUC ระบุว่า รายละเอียดทั่วไปสําหรับกลุ่ม SVM นี้ใช้สําหรับเครื่อง CNC ซีรีส์ i (รุ่น B) พร้อมอินเตอร์เฟซ FSSBรายละเอียดของอินเตอร์เฟสนั้นสําคัญ
ในงานบริการ เครื่องขยายเสียงที่ถูกต้องไม่ได้ถูกกําหนดโดยประเภทปัจจุบันของมันเท่านั้น มันยังต้องตรงกับสถาปัตยกรรมการสื่อสาร CNC ที่เครื่องจักรถูกสร้างขึ้นในเบื้องต้น
Q4: อะไรควรตรวจสอบก่อนสั่งซื้อหรือติดตั้ง H207?
ช่างเทคนิคควรยืนยันเลขชิ้นที่แม่นยําบนหน่วยติดตั้ง ยืนยันว่าเครื่องใช้สถาปัตยกรรม αi / FSSB ที่ถูกต้อง และแน่ใจว่าการวางแผนตู้ตรงกับกว้าง 60 มิลลิเมตร ปีกภายนอกสไตล์กรอบที่เกี่ยวข้องกับประเภทแบบนี้
มันเป็นการปฏิบัติที่ดีเช่นกันที่จะตรวจสอบสภาพการเย็น, ความเหมาะสมการตัดแผ่นออก, และสภาพสาย kabla ก่อนการเริ่มต้นความผิดพลาดที่แพงที่สุดมักจะมาจากการสมมุติว่าหน่วยที่ดูคล้ายกันอยู่ใกล้กันพอ.
Q5: ทําไมรุ่นนี้จึงมีคุณค่าในการบํารุงรักษา CNC ของรุ่นเดิม?
เพราะมันทําให้เครื่องสามารถรักษาโครงสร้างเครื่องขยายเสียงแบบสองแกนเดิมได้ โดยไม่จําเป็นต้องมีการออกแบบใหม่ของตู้หรือการแก้ไขด้านการควบคุมเมื่อเครื่องจักรถูกสร้างขึ้นรอบเครื่องขยายเสียง 40/40 αi สองแกน, ทางที่สะอาดที่สุดกลับสู่การผลิต เป็นปกติคือการเปลี่ยนรุ่นต่อรุ่นที่ถูกต้อง
ซึ่งลดความไม่แน่นอนในการใช้งาน ป้องกันทอปโลยีของไดรฟ์เดิม และลดเวลาแก้ปัญหาหลังจากติดตั้ง
