| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE ROHS |

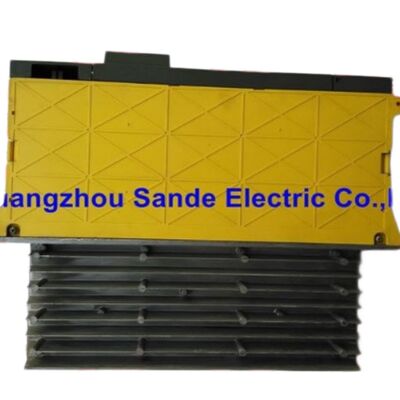

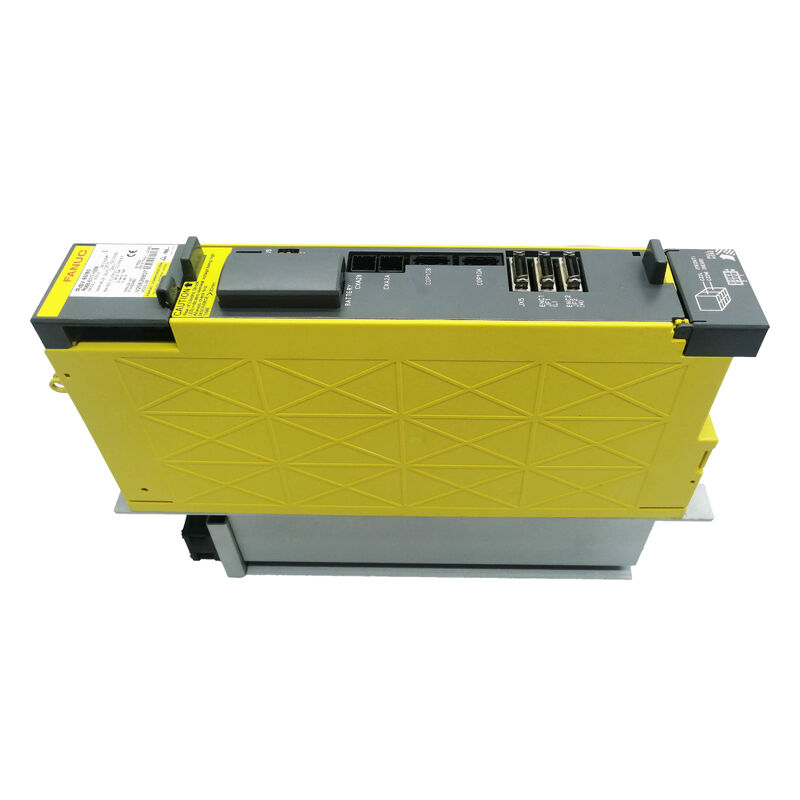

| หมายเลขรุ่น | A06B-6117-H206 |
รายการA06B-6117-H206คือโมดูลเครื่องเสริมพลังงานอัลฟา i 2 แกนรายการโดย FANUCαi SV 20/40ในตารางการตั้งค่า FANUC รายละเอียดลําดับนี้ปรากฏใน200VAC-inputครอบครัว servo-amplifier และเป็นกลุ่มที่ใช้กับCNCs i-Series ผ่านอินเตอร์เฟซ FSSB.
นั่นทําให้มันเป็นเครื่องขยายเสียงแบบสองแกนที่กําหนดไว้ สําหรับเครื่องจักรที่ต้องการแกนขนาดเล็กและแกนขนาดใหญ่ในตัวโมดูลเดียวกัน
ค่าของมันอยู่ที่การจัดตั้งแกนผสมแกน L ระดับ 6.5 แอร์ม กับ 20 Apeak ปริมาตรการปัจจุบันชื่อเสียงในขณะที่M-axis ได้รับการจัดอันดับที่ 13 แอร์มกับ 40 Apeak ปริมาตรการปัจจุบันชื่อเสียง.
โครงสร้างที่ไม่เท่าเทียมกันนั่นแหละคือเหตุผลที่ H206 ไม่สามารถแลกเปลี่ยนกับรุ่น 20/20 หรือ 40/40 เพียงเพราะพวกมันเป็นของครอบครัวเดียวกัน สําหรับช่างหรือผู้ซื้ออะไหล่การจับคู่ 20/40 เป็นความเป็นตัวตนหลักของสินค้า.
การจัดทัพและสถานที่การจัดทัพของ FANUCSVM2-20/40iในกว้าง 60 มิลลิเมตร ปีกภายนอกประเภทกรอบ และส่วนมิติภายนอก แผนภาพรุ่นนี้รูปลวดลาย 2 / การตัดแผ่น 2 / พื้นที่บํารุงรักษา 1นั่นสําคัญในแผ่นจริง
เครื่องขยายเสียงสํารองมีประโยชน์เพียงแต่ถ้ามันเข้ากับพื้นที่ตู้ที่มีอยู่, เส้นทางการเย็น, และแผนการติดตั้งโดยไม่บังคับการปรับปรุงที่ไม่จําเป็น
ในทางการค้า H206 เป็นชนิดของชิ้นส่วนที่ผู้ซื้อมักจะหาแหล่งแลกเปลี่ยนที่แม่นยํา แทนที่จะแลกเปลี่ยนแบบคาดการณ์
ในสถานการณ์การใช้งาน การรักษาการจัดวางเครื่องปรับเสียงแบบผสมผสานเดิม มักจะหลีกเลี่ยงความสับสนของพาราเมตรและทําให้การวางแผนไฟฟ้าตรงกับการออกแบบเดิมของผู้สร้างเครื่องจักร.
นั่นเป็นเหตุผลว่าทําไมการตั้งชื่อ FANUC ที่ถูกต้องจึงสําคัญมากA06B-6117-H206 = αi SV 20/40 = เซอร์โวแอมพลิเฟอเรอร์กระแสไฟฟ้าผสมผสานสองแกน.
| ปริมาตร | มูลค่า |
|---|---|
| เลขส่วน | A06B-6117-H206 |
| ผู้ผลิต | FANUC |
| ประเภทสินค้า | โมดูลเครื่องขยายเสียงเซอร์โว |
| ซีรี่ย์ | อัลฟ่า i |
| ประเภทแบบ | αi SV 20/40 |
| SVM ประเภทไฟฟ้า | SVM2-20/40i |
| การตั้งค่าแกน | 2 แกน |
| ซีรี่ย์ input | ซีรี่ย์เข้า 200 วอลต์ |
| CNC ที่ใช้ได้ | i-Series CNC (Model B) พร้อมอินเตอร์เฟซ FSSB |
| วิธีควบคุมวงจรหลัก | การควบคุม PWM ไซน์เวฟด้วยสะพานทรานซิสเตอร์ (IGBT) |
| ปัจจุบันการออกกําลังปริมาตรฐานแกน L | 6.5 อาวุธ |
| ขั้นต่ํากระแสไฟฟ้าชื่อเสียงแกน L | 20 อุบล |
| กระแสไฟออกระดับแกน M | 13 อาวุธ |
| ขั้นต่ําการกระแสไฟฟ้าชื่อเสียงแกน M | 40 อะพิก |
| ประเภทกรอบ | กว้าง 60 มม. |
| ปีกภายนอก | มีปีกภายนอก |
| ภาพลวดลาย | 2 |
| แผ่นตัดออก | 2 |
| พื้นที่รักษา | 1 |
| พลังงานไฟฟ้าวงจรหลัก | เครื่องยนต์สามเฟส 200-240 VAC |
| พลังงานไฟฟ้าวงจรควบคุม | ระดับความแรง 200-240 VAC |
| การเบี่ยงเบนความกระชับกําลังที่ถูกอนุญาต | -15% ถึง +10% |
Q1: การตั้งชื่ออย่างเป็นทางการของ FANUC สําหรับ A06B-6117-H206 คืออะไร?
FANUC ระบุรุ่นนี้ว่าαi SV 20/40ในคู่มือการบํารุงรักษา αi และคู่มือการอธิบายระบุประเภทปัจจุบันเดียวกันกับSVM2-20/40i.
ในแง่ง่ายๆ มันคือเครื่องเสริมเสียง servo สองแกน ที่สองช่องไม่ได้แบ่งปันประเภทผลิตเดียวกัน
โครงสร้างผสมผสานนั้นเป็นลักษณะที่นิยามของโมดูล
Q2: ค่าผลิตตามราคาของเครื่องขยายเสียงนี้คืออะไร?
ตารางรายละเอียด FANUC SVM แสดงแกน L ที่ 6.5 แอมป์กับ 20 Apeak ปริมาตรการปัจจุบันชื่อเสียงและM-axis ที่ 13 Arms กับ 40 Apeak ปริมาตรการปัจจุบันชื่อนี่คือความแตกต่างทางเทคนิคสําคัญของ H206
มันไม่ใช่เครื่องขยายกําลัง 20/20 ที่สมดุลและไม่ใช่เครื่องขยายกําลัง 40/40 ที่สมดุล; มันถูกแบ่งแยกเป็นสองประเภทของกระแสไฟฟ้า servo ที่แตกต่างกัน
Q3: ทําไม H206 ไม่สามารถแลกเปลี่ยนกับเครื่องขยาย αi สองแกนอื่น ๆ ได้?
เพราะในครอบครัว FANUC αi โมดูลสองแกนถูกจัดทําโดยการผสมกระแสไฟฟ้าเฉพาะเจาะจง
หน่วย 20/40 เลือกแตกต่างจากหน่วย 20/20 หรือ 40/40 และความแตกต่างนั้นมีผลต่อการจับคู่มอเตอร์ / แอมพลิเฟอร์และพฤติกรรมไฟฟ้าด้านแกน
การใช้โมดูลที่คล้ายกันในทางกายภาพจากประเภทปัจจุบันที่ผิด อาจทําให้การเปลี่ยนง่ายๆกลายเป็นปัญหาในการใช้งาน
Q4: โมเดลนี้ใช้รูปแบบตู้แบบไหน?
การจัดอันดับของ FANUC กลุ่มกลุ่มนี้ครอบครัวเครื่องขยายความกว้าง 60 มิลลิเมตรที่มีปีกภายนอก, และแผนที่ส่วนมิติภายนอกSVM2-20/40iถึงภาพลวดลาย 2 การตัดแผ่น 2 พื้นที่บํารุงรักษา 1.
สําหรับวิศวกรซ่อมแซม มันมีประโยชน์ เพราะมันให้จุดเริ่มต้นที่มั่นคง สําหรับการตรวจสอบความเหมาะสมของตู้, ความเข้ากันของเครื่องตัด และความปลอดภัยในการใช้งานที่จําเป็น ก่อนการติดตั้ง
Q5: อะไรควรตรวจสอบ ก่อนซื้อชิ้นนี้?
รายละเอียดการสั่งซื้อที่ติดตั้งควรตรวจสอบก่อน, ต่อมาคือการจัดลําดับแกน, ประเภทอินเตอร์เฟส, และรูปแบบของตู้.
เนื่องจากคู่มือของ FANUC เชื่อมโยงครอบครัวเครื่องขยายเสียงนี้กับเครื่อง CNC i-Series พร้อม FSSB, มันสําคัญที่จะยืนยันว่าเครื่องยังคงใช้สถาปัตยกรรมการควบคุมเดียวกัน
การจับคู่แบบอย่างแม่นยํานั้นสําคัญมากสําหรับโมดูลแบบหมุนผสม เช่นนี้ เพราะค่าของหน่วยอยู่ที่การผสมผสาน 20/40 โดยเฉพาะ ไม่ใช่แค่ลักษณะของมัน
