| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | A06B-6096-H201 |

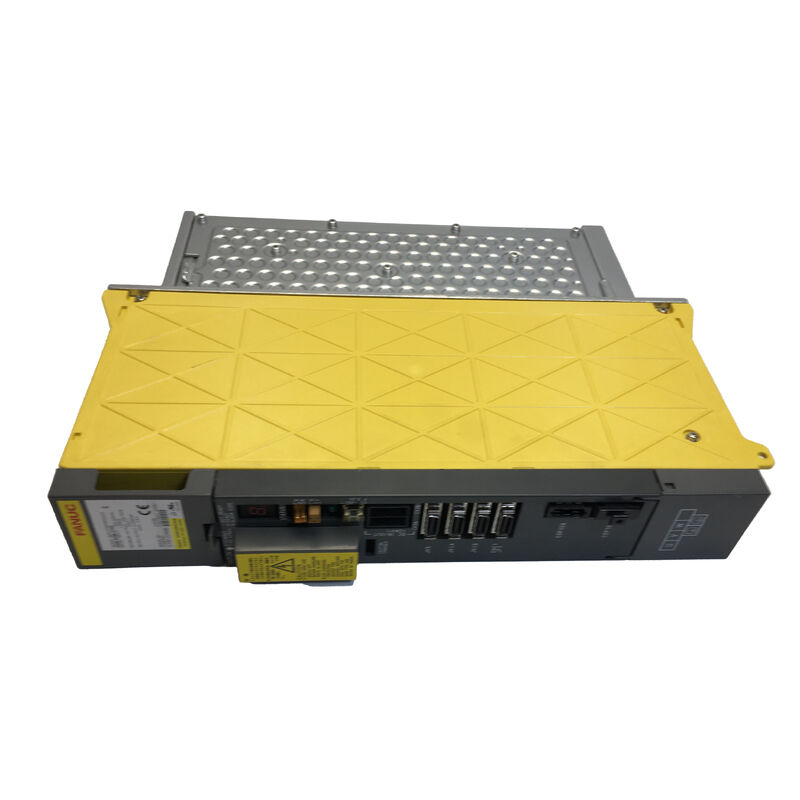

A06B-6096-H201 คือ SVM2-12/12 ✅ โมดูลสองแกนกระแสต่ําที่สุดในครอบครัว Alpha FSSB SVM ของ FANUC, มี 3.0 Arms ทั้งในช่อง L และ Mมันจัดการกับแกน servo สองจากโมดูลเดียวที่ปลายเล็กของระดับ Alpha SVM2, making it the correct unit for compact CNC machine configurations where two light-duty axes share an amplifier without requiring the current capacity of the 40/40 or 80/80 variants that fill the same cabinet slot at higher cost.
เช่นเดียวกับโมดูลทั้งหมดในซีรีส์ A06B-6096 H201 ใช้บริการจากบัส DC ที่ร่วมกันที่ให้บริการโดย Alpha PSM (Power Supply Module) และสื่อสารกับ CNC ผ่านสายไฟฟ้า FSSBการมอบหมายแกน FSSB ได้กําหนดไว้ในปารามิเตอร์แกน CNC ทุกช่อง L และ M ได้รับที่อยู่ FSSB ของตัวเองในโซ่ขับเคลื่อน.
การตั้งชื่อ SVM2-12/12 แตกต่างจากโมดูลที่มีกระแสไฟฟ้าสูงกว่าแบบสองแกนในครอบครัวเดียวกันกระแสสต๊อปแบบต่อเนื่องของมอเตอร์ต้องอยู่ในช่อง 3 ของเครื่องขยายเสียง.0 อาร์มเรทเมนต์ การเกินค่านี้จะนําไปสู่ความผิดพลาดของอาร์มเรทเมนต์เกินหรือความอ้วนทางความร้อน หากเครื่องจักรที่ติดตั้งใช้มอเตอร์ที่ต้องการมากกว่า 3.0 อาร์มต่อแกนSVM2 ตัวแปรที่มีประเภทกระแสไฟฟ้าสูงกว่า เป็นรายละเอียดที่ถูกต้อง.
| ปริมาตร | มูลค่า |
|---|---|
| เลขส่วน | A06B-6096-H201 |
| การกําหนด | SVM2-12/12 |
| กระแสในแกน L | 3.0 A rms |
| กระแสในแกน M | 3.0 A rms |
| การเข้าบัส DC | 283V325V |
| ประเภทพลังงาน | 1.5 กิโลกรัม |
| การผลิตสูงสุด | 230V AC |
| อินเตอร์เฟซ | FSSB |
| CNC ที่เข้ากันได้ | FANUC i-Series พร้อม FSSB |
การตั้งชื่อ SVM2 ครอบคลุมโมดูลสองแกนทั้งหมดในชุด A06B-6096 H201 ที่ 3.0 A/3.0 A เป็นตัวเล็กที่สุดรูปแบบที่อยู่ใกล้เคียงกันรวมถึงการจัดลําดับกระแสในแต่ละช่องที่สูงกว่าสําหรับมอเตอร์ที่มีความต้องการกระแสที่สูงกว่ารูปแบบทางกายภาพและสถาปัตยกรรมการสื่อสาร FSSB มีส่วนร่วมในครอบครัว SVM2 แต่โมดูลที่มีการเรตติ้งกระแสไฟฟ้าที่แตกต่างกันมีองค์ประกอบพลังงานภายในที่แตกต่างกันความสามารถทางความร้อนที่แตกต่างกัน, และการตั้งค่าพารามิเตอร์มอเตอร์ที่แตกต่างกัน พวกเขาไม่ได้แลกเปลี่ยน
เมื่อเปลี่ยน H201 ยืนยันหมายเลขชิ้นส่วนเต็มจากฉลากของโมดูลที่ติดตั้ง An adjacent SVM2 number in the cabinet may have a higher current rating and a different motor type mapping — fitting it against an H201's motor load risks parameter mismatch or amplifier undersizing in the other direction.
Q1: A06B-6096-H201 ในช่วง SVM2 ของ FANUC คืออะไร?
เป็น SVM2-12/12 ‡ โมดูลสองแกนที่มีกระแสไฟฟ้าต่ําที่สุดในซีรีย์ Alpha FSSB SVM ทั้งช่อง L และ M มีค่า 3.0 Arms ต่อเนื่องมันขับเคลื่อนสองแกน servo จากโมดูลหนึ่งที่ปลายเล็กของระดับปัจจุบัน Alpha SVM2, สําหรับเครื่องจักรคอมแพคต์ CNC ที่มีมอเตอร์แกนเบา
Q2: A06B-6096-H201 จําเป็นต้องมีระบบพลังงาน PSM ที่แยกกันหรือไม่?
ใช่ ซีรีย์ A06B-6096 SVM ใช้จากบัส DC ที่ใช้ร่วมกันที่ให้บริการโดย Alpha PSM (A06B-6087 หรือ A06B-6088 ซีรีย์)PSM ต้องได้รับการจัดอันดับเพื่อให้บริการความต้องการปัจจุบันรวมของ SVM และ SPM โมดูลที่เชื่อมต่อทั้งหมด. H201 ไม่ปรับตัวเองในตัวของ AC เข้า
Q3: ตัว SVM2 ที่มีกระแสไฟฟ้าสูงกว่า สามารถแทน H201 ได้หรือไม่?
จากทางกายภาพมันอาจเข้ากับช่องตู้เดียวกัน แต่มันไม่ใช่การแทนที่ที่ตรงไปตรงมา The CNC's axis parameters must be set for the motor type actually connected — fitting a higher-current module against a low-current motor without correct parameter configuration produces motor type mismatch alarms or incorrect velocity scaling.
คําถามที่ 4: ทั้งแกน L และแกน M ตื่นเตือนพร้อมกัน นี่เป็นความผิดพลาดของโมดูล H201 ไหม?
เตือนพร้อมกันบนแกนทั้งสองของโมดูล SVM2 สามารถชี้ให้เห็นถึงความผิดพลาดระดับโมดูล (การสูญเสียบัส DC หรือความล้มเหลวของเครื่องควบคุมในโมดูล) หรือความผิดพลาด PSM ช่วงต้นตรวจสอบสถานะของ PSM และตรวจสอบการเชื่อมต่อเคเบิล FSSB ก่อนอุปสรรคระดับแกนเดียว มีแนวโน้มมากว่าจะเป็นความผิดพลาดของมอเตอร์หรือเครื่องรหัส
Q5: A06B-6096-H201 มาจากไหน?
ผ่าน FANUC Alpha FSSB โมดูล หลังการตลาด หน่วยงานซ่อมแซม CNC และผู้จําหน่ายเครื่องขยายเสียง Alpha มีสต็อคแลกเปลี่ยนและอุดหนุนยืนยัน H201 (SVM2-12/12) โดยเฉพาะเจาะจง รูปแบบทางกายภาพของ SVM2 ตัวแปรสามารถดูคล้ายกันในตู้ขณะที่นิติบุตรไฟฟ้าแตกต่างกันขอการทดสอบการทํางานในช่อง L และ M ก่อนการยอมรับหน่วยแลกเปลี่ยนใด ๆ
