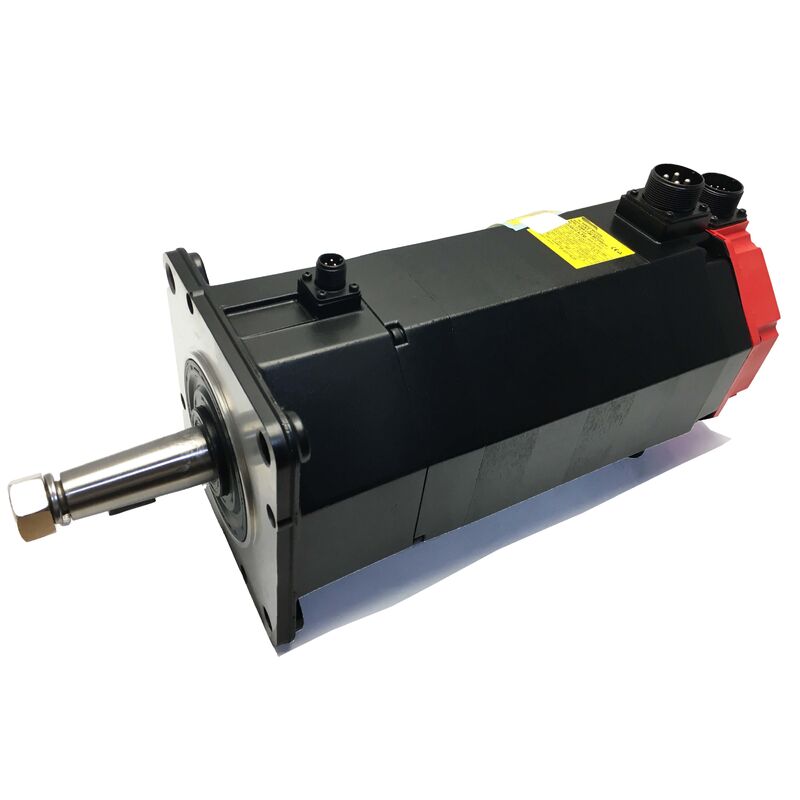

Fanuc A06B-0153-B088 AC เซอร์โม่เตอร์
การติดตั้ง Flange, Keyed สายตรง, ป้องกัน IP65
เลขส่วน:A06B-0153-B088
ซีรี่ย์:Fanuc A06B AC เซอร์โม่เตอร์
สภาพ:ใหม่ / ปรับปรุงใหม่ / เปลี่ยนเปลี่ยนได้
ภาพรวม
รายการFanuc A06B-0153-B088เป็นเครื่องยนต์ servo AC compact ที่ติดอยู่บนขอบของ Fanuc จากสายสินค้า A06B ที่มีประวัติการใช้งานที่ยาวนานและถูกบันทึกไว้อย่างดีและอุปกรณ์การผลิตอัตโนมัติ.
ด้วยแรงผลิตต่อเนื่อง 0.5 กิโลวัตถ์ และแรงหมุน 30 นิโอนเมตร มอเตอร์นี้ให้ผลงานที่พิเศษสําหรับประเภทผลิตของมันทอร์คการหยุดยั้งที่สูงทําให้มันเหมาะสมสําหรับสภาพภาระที่ต้องการความเร็วต่ําที่กําลังการถือและทอร์คการแยกแยกมีความสําคัญ.
มีความเร็วถึง 3,000 รอบ / นาที ด้วยแกนตรงที่ติดปุ่ม ป้องกัน IP65 และเครื่องปรับรหัสเพิ่มเติมสําหรับการตอบสนองในวงจรปิด A06B-0153-B088 ยอดเยี่ยมในการขับเคลื่อนแกนคอมแพคต์เครื่องกั้น, และการใช้งานที่ต้องการ servo ที่มีปริมาณการใช้งานน้อย และสามารถรับมือกับภาระทางกลที่สําคัญ
รองรับกับความแรงดันการให้บริการของเครื่องยกระดับ servo แบบมาตรฐาน (191-230 VAC) ที่พบในตู้ขับเคลื่อน Fanuc ทั่วโลก
ข้อจํากัดหลัก
| ปริมาตร |
มูลค่า |
| พลังการออก |
0.5 kW (0.67 HP) |
| ทอมปอร์คการหยุด |
30 Nm |
| กระแสออกแบบต่อเนื่อง |
ประมาณ 11 A |
| ความดันทางเข้า |
191 - 230 VAC |
| ความเร็วสูงสุด |
3,000 รอบต่อนาที |
| ประเภทหม้อ |
ชาฟท์มีคีย์ตรง |
| การติดตั้ง |
แฟลนจ์ |
| ประเภท Encoder |
เพิ่มเติม |
| การป้องกันการเข้า |
IP65 |
| ประมาณ น้ําหนัก |
0.45 กิโลกรัม |
สร้าง เพื่อ รับใช้ กระเป๋า ไม่ เพียง ความเร็ว เท่านั้น
ขณะที่มูลค่า 0.5 kW อาจชี้ให้เห็นถึงการใช้งานเบา ๆ, ทอร์คการยืน 30 Nm แสดงให้เห็นว่ามอเตอร์ถูกออกแบบมาเพื่อการยึดถือที่สําคัญและแรงผลิตความเร็วต่ํานี้ทําให้มันเหมาะสมโดยเฉพาะอย่างยิ่งสําหรับการตั้งตําแหน่งและการระบุการทํางานแทนความเร็วสูง ดําเนินการแกนต่อเนื่อง.
การใช้งานที่ต้องการการล็อคตําแหน่งกับภาระภายนอก, ความต้านทานในการขับกลับ, หรือเร่งของกลไกที่หนักปานกลางจากการพักผ่อนได้รับประโยชน์โดยตรงจากลักษณะของทอร์คนี้
การผสมผสานของแรงหมุนที่สูง, ระดับความเร็วที่ปรับปรุงและการติดตั้ง flange compact ทําให้มอเตอร์นี้เป็นที่เหมาะสมสําหรับการขับเคลื่อน servo ที่ช่วยและใต้แกนรวมถึงโต๊ะหมุนแกนที่สี่เครื่องเปลี่ยนเครื่องมือ, การจับกระบอกที่มีการตอบสนอง servo และฟังก์ชันการตั้งตําแหน่ง ติดกับแกนเครื่องหลัก
ชาฟท์, การติดตั้งและการบูรณาการ
ชาฟต์ตรงที่มีคีย์ให้แรงขับเคลื่อนเครื่องจักรกลบวกที่ป้องกันการสลิดภายใต้ภาระแรงกระแทกหรือการเปลี่ยนทิศทางซ้ํา ๆ - สําคัญสําหรับการอัณฑะและการตั้งตําแหน่งการออกแบบนี้ทําให้การติดตั้ง pulley และ clutchโดยเฉพาะสําหรับการประกอบและถอดรหัสที่ไม่มีเครื่องมือพิเศษ
การติดตั้ง Flange ให้บริการที่แข็งแกร่ง อินเตอร์เฟซการติดตั้งหน้า ที่ bolts โดยตรงกับโครงสร้างเครื่องจักรหรือแผ่นกล่องเกียร์ วิธีการมาตรฐานนี้รับประกันการปรับตรงอย่างแม่นยํากับส่วนประกอบที่ขับเคลื่อนการลดเวลาในการติดตั้งและการรักษาการทํางานของเครื่องจักรกลอย่างต่อเนื่องด้วยการถอดและติดตั้งใหม่หลายครั้ง.
Encoder และ Feedback
เครื่องปรับรหัสเพิ่มเติมให้ผลตอบสนองตําแหน่งแกนและความเร็วต่อเนื่องกับ servo drive ทําให้สามารถควบคุมความเร็วและตําแหน่งในวงจรปิดได้บวกโคเดอร์ตําแหน่งอ้างอิงจากบ้านหรือเครื่องหมายผลักดันในการเริ่มต้น, ซึ่งเป็นแนวปฏิบัติมาตรฐานสําหรับระบบเซอร์โวแกนเครื่อง
เมื่อเปลี่ยน A06B-0153-B088 พิสูจน์ว่าชนิดโคเดอร์ของมอเตอร์สํารองและจํานวนจังหวะตรงกับเดิมการเปลี่ยนแปลงความละเอียดของเครื่องโคเดอร์โดยไม่ปรับปรุงปริมาตรของ servo drive อาจส่งผลกระทบต่อการปรับขนาดตําแหน่งแกนและสร้างสัญญาณเตือนการไม่ตรงกันของเครื่องโคเดอร์.
ป้องกัน IP65 ในจริง
การจัดอันดับ IP65 รับประกันว่ากระเป๋าเครื่องยนต์ถูกปิดให้หมดจากฝุ่นและคุ้มกันจากน้ําต่ําจากทุกทิศทางนี้ให้ความคุ้มครองที่เหมาะสมสําหรับเครื่องมือทั่วไปและสภาพแวดล้อมเซลล์อัตโนมัติรวมถึงหมอกของเหลวเย็น, การทําความสะอาดด้วยการพัดลม, การกระจายน้ําโดยบังเอิญ, และการปนเปื้อนในอากาศทั่วไป
ขณะที่เป็นขั้นต่ํากว่ามอเตอร์ที่ได้รับการจมน้ํา IP67, IP65 ให้ความคุ้มครองระยะยาวที่เพียงพอสําหรับการใช้งานเซอร์โวช่วยส่วนใหญ่ สําหรับอุปกรณ์ที่มีการกระแทกของเหลวเย็นโดยตรงหรือความเสี่ยงของการจมน้ํา,ควรพิจารณาการป้องกันเพิ่มเติมหรือมอเตอร์ที่มีระดับสูงกว่า
ความเหมาะสมและบริบทการใช้งาน
ระยะความดันไฟเข้า 191-230 VAC ติดกับความดันบัส DC ของ Fanuc servo amplifier แบบมาตรฐาน ทําให้มอเตอร์นี้เข้ากันได้กับระบบขับเคลื่อน Fanuc servoตรวจสอบความสอดคล้องของปริมาณปัจจุบันการออกของ servo amplifier กับ 11 A การดึงปัจจุบันต่อเนื่องและให้แน่ใจว่าปริมาตรของชนิดมอเตอร์ถูกต้องใน drive ก่อนการใช้งาน.
เนื่องจากขนาดคอมแพคต์และประสิทธิภาพที่ต่ําต้อย A06B-0153-B088 มักใช้ในบทบาทใต้แกนที่สําคัญที่ความล้มเหลวมีผลต่อเวลาทํางานของเครื่องอย่างสําคัญการรักษาเครื่องสํารองที่ผ่านการตรวจสอบถูกแนะนําสําหรับสถานที่ผลิตที่พึ่งพาชนิดมอเตอร์นี้สําหรับการใช้งานที่สําคัญ.
คํา ถาม ที่ ถาม บ่อย
Q1: เครื่องขับขี่หรือเครื่องขยายเสียงไหนที่เครื่องยนต์นี้ถูกออกแบบให้ทํางานด้วย?
A06B-0153-B088 ได้ถูกออกแบบมาเพื่อใช้กับ Fanuc servo amplifier module ภายในระบบระบบสินค้า A06Bเครื่องขยายเสียงต้องรองรับช่วงการเข้าของมอเตอร์ 191-230 VAC และสามารถให้บริการประมาณ 11 A กระแสผลิตต่อเนื่องตรวจสอบเสมอ ปารามิเตอร์ชนิดของมอเตอร์ของ servo drive ถูกต้องการตั้งค่า ก่อนการทํางานแกนภายใต้ภาระ
คําถามที่ 2: ทําไมแรงหมุนที่ใช้ในการทํางานจึงสูงมากไปในส่วนของพลังงานผลิต?
ทอร์มเม้นสตอล์คและพลังงานผลิตต่อเนื่องเป็นการวัดที่แตกต่างกัน ทอร์มเม้นสตอล์คถูกวัดในความเร็ว 0 และสะท้อนแรงผลิตสูงสุดในขณะหยุดขณะที่ปัจจัยพลังงานผลิตต่อเนื่องในความเร็วและขอบเขตความร้อนของการทํางานต่อเนื่องอัตราการทํางานที่สูงแสดงให้เห็นว่าการออกแบบถูกปรับปรุงให้ดีสําหรับแรงการถือ, การล็อคตําแหน่ง, และการขับเคลื่อนความเร็วต่ํา แทนการทํางานต่อเนื่องความเร็วสูง
คําถามที่ 3: ชาฟต์ที่มีสัญลักษณ์ที่สําคัญจะนําเสนออะไรมากกว่า ชาฟต์ตรงธรรมดา?
ชาฟต์ที่มีคีย์ให้การเชื่อมโยงทางกลเชิงบวกระหว่างมอเตอร์และส่วนประกอบที่ขับเคลื่อนที่ไม่สามารถสลิกได้ภายใต้การกระแทกโค้งหรือการย้อนกลับซ้ํา ๆสําหรับการใช้งานอินเด็กซ์และตําแหน่งที่มีการเปลี่ยนแปลงทิศทางภาระบ่อย, นี้มีข้อดีความน่าเชื่อถือที่สําคัญเมื่อเทียบกับการเชื่อมต่อแกนเรียบที่ขึ้นอยู่กับแรง clamping ทั้งหมด.
Q4: IP65 เพียงพอสําหรับอุปกรณ์ที่เผชิญกับสารเย็นหรือไม่?
IP65 ให้ความคุ้มกันฝุ่นเต็มที่และทนต่อเจตน้ําความดันต่ํา ครอบคลุมการเผชิญหน้ากับสารเย็นที่เกิดขึ้นโดยบังเอิญในสภาพแวดล้อมของเครื่องมือสําหรับสถานที่ที่มีความเสี่ยงการฉีดเชื้อเย็นแรงดันสูงโดยตรงหรือการดําน้ําเป็นประจําการประเมินการวางมอเตอร์และการป้องกันพื้นที่ระหว่างการวางแผนการติดตั้ง
Q5: ผมควรตรวจสอบอะไรเมื่อซื้อ A06B-0153-B088 ที่ใช้แล้ว?
วัดความต้านทานการล่อ 3 ขั้นตอนในทุกขั้นตอนเพื่อให้มีค่าที่สมดุล ตรวจสอบความต้านทานการปิดจากล่อถึงดินหมุนแกนด้วยมือเพื่อประเมินสภาพของหลอด และตรวจสอบ keyway เป็นไม่เสียหายตรวจสอบตัวเชื่อมโคเดอร์และสายไฟฟ้าเพื่อความสมบูรณ์แบบ สําหรับหน่วยที่มีประวัติการใช้งานที่ไม่ทราบดําเนินการทดสอบบนเตียง รวมถึงการตรวจสอบสัญญาณโคเดอร์ และการทํางานที่ไม่มีภาระถึงความเร็วป้ายหมาย ก่อนการติดตั้ง.
