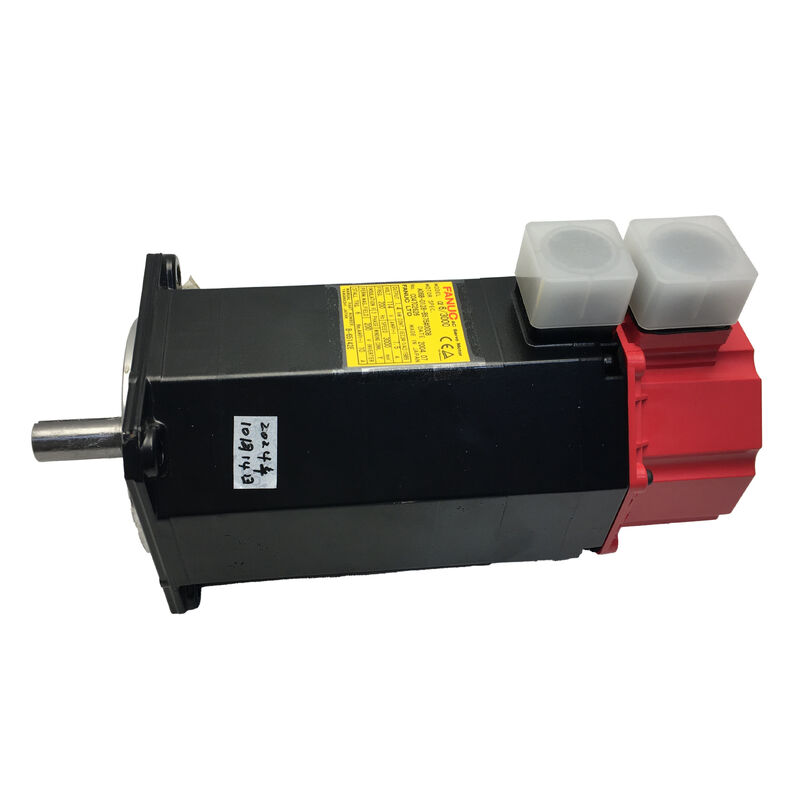

เซอร์โวมอเตอร์ AC Fanuc A06B-0141-B075
หมายเลขชิ้นส่วน: A06B-0141-B075
ซีรีส์: ALPHA AC Servo Motor
รุ่น: AC12 / 2000
สภาพ: ใหม่ / ปรับปรุงใหม่ / มีบริการแลกเปลี่ยน
ภาพรวมผลิตภัณฑ์
Fanuc A06B-0141-B075 เป็นเซอร์โวมอเตอร์ AC ประสิทธิภาพสูงจากซีรีส์ ALPHA ของ Fanuc โดยเฉพาะรุ่น AC12/2000 มอเตอร์นี้สามารถจดจำได้ด้วยฝาครอบปลายสีแดงอันเป็นเอกลักษณ์ ให้การควบคุมการเคลื่อนไหวที่แม่นยำสำหรับเครื่องมือเครื่องจักร CNC ขนาดเล็กถึงขนาดกลาง ให้ความสมดุลที่เหมาะสมที่สุดระหว่างการออกแบบที่กะทัดรัดและกำลังแรงบิดต่อเนื่อง ทำให้เหมาะสำหรับเครื่องกัด เครื่องกลึง และศูนย์กลางเครื่องจักรที่ต้องการประสิทธิภาพแกนที่สม่ำเสมอและทำซ้ำได้
ข้อมูลจำเพาะทางเทคนิค
| พารามิเตอร์ |
ค่า |
| กำลังขับที่กำหนด |
2.1 kW |
| แรงบิดต่อเนื่อง |
12 Nm |
| กระแสไฟที่กำหนด |
8.8 A |
| เฟส |
3 เฟส |
| แรงดันไฟฟ้าที่กำหนด |
155 V |
| ความถี่ที่กำหนด |
133 Hz |
| ความเร็วสูงสุด |
2,000 RPM |
| การกำหนดค่าเพลา |
ตรง (ไม่มีร่องลิ่ม) |
| เบรก |
ไม่มี |
| การป้องกันการบุกรุก |
IP67 |
| สีฝาครอบปลาย |
สีแดง (ALPHA Generation) |
คุณสมบัติการออกแบบและการก่อสร้าง
ออกแบบมาเพื่อความน่าเชื่อถือในสายการผลิต มอเตอร์ AC12/2000 ทำงานด้วยความเร็วสูงสุด 2,000 RPM ทำให้เหมาะสำหรับไดรฟ์บอลสกรูที่ต่อตรงและแกนคอนทัวร์ที่สำคัญต่ออัตราป้อน แรงบิดต่อเนื่อง 12 Nm ช่วยให้แกนมีความแข็งสูงภายใต้ภาระงานโดยไม่จำเป็นต้องใช้อุปกรณ์ขับเคลื่อนขนาดใหญ่เกินไป
การซีล IP67 ที่ติดตั้งจากโรงงานให้การป้องกันที่เหนือกว่าจากการจมน้ำชั่วคราว โดยซีลเพลา จุดเข้าสายไฟ และตัวเรือนมอเตอร์ทั้งหมดได้รับการจัดอันดับให้ทนทานต่อสภาพแวดล้อมที่รุนแรง สิ่งนี้จะยืดอายุการบริการในแอปพลิเคชันที่มีสารหล่อเย็นเข้มข้น ซึ่งมอเตอร์มาตรฐานจะแสดงการปนเปื้อนของตลับลูกปืนก่อนเวลาอันควรหรือการเสื่อมสภาพของขดลวด
การออกแบบที่ไม่มีเบรกช่วยลดความซับซ้อนในการเดินสายและลดน้ำหนักมอเตอร์โดยรวม ทำให้เหมาะสำหรับแกนแนวนอนหรือแอปพลิเคชันที่ไดรฟ์เซอร์โวรักษาตำแหน่งผ่านการควบคุมแรงบิดแบบแอคทีฟ
ความเข้ากันได้และการใช้งาน
A06B-0141-B075 จับคู่กับเซอร์โวไดรฟ์ซีรีส์ ALPHA ของ Fanuc (โมดูล SVM/SVU) และเข้ากันได้กับแพลตฟอร์มควบคุม CNC ของ Fanuc 0, 0i, 16, 18, 21 และที่เกี่ยวข้อง ขึ้นอยู่กับการกำหนดค่าไดรฟ์
นิยมใช้สำหรับแกนป้อน (X, Y หรือ Z) บนศูนย์กลางเครื่องจักรแนวตั้งขนาดเล็ก ศูนย์กลางการหมุน และเครื่องจักร EDM แบบลวด มอเตอร์นี้เป็นมาตรฐานบนแพลตฟอร์ม RoboDrill ของ Fanuc และผู้ผลิตบุคคลที่สามที่ใช้ระบบขับเคลื่อนของ Fanuc
สำคัญ: เมื่อจัดหาชิ้นส่วนทดแทน โปรดตรวจสอบประเภทอุปกรณ์ป้อนกลับ (รุ่น Pulsecoder) และพินเอาต์ของขั้วต่อกับมอเตอร์ที่มีอยู่ของคุณ เนื่องจากรุ่นต่างๆ ในตระกูล 0141 อาจใช้ข้อกำหนดของตัวเข้ารหัสที่แตกต่างกัน ซึ่งส่งผลต่อการตั้งค่าพารามิเตอร์ของไดรฟ์
ความสำคัญในอุตสาหกรรม
เครื่องจักร CNC รุ่นเก่าที่มีไดรฟ์ Fanuc ALPHA ยังคงเป็นสินทรัพย์ที่มีประสิทธิภาพในการผลิตในโรงงานทั่วโลก A06B-0141-B075 มีเอกสารประกอบที่ครอบคลุมและประวัติการบริการ โดยมีหน่วยที่ปรับปรุงใหม่และหน่วยส่วนเกินหมุนเวียนอย่างแข็งขันในตลาด MRO อุตสาหกรรม
โครงสร้างที่ตรงไปตรงมา—ไม่มีเบรก, ซีล IP67, เพลาตรงมาตรฐาน—ช่วยให้การบำรุงรักษา การพันขดลวดใหม่ และการเปลี่ยนทดแทนทำได้ง่ายโดยไม่ต้องมีการปรับเปลี่ยนทางกลไกที่สำคัญ การสำรอง A06B-0141-B075 เป็นกลยุทธ์ที่ใช้งานได้จริงเพื่อลดการหยุดทำงานที่ไม่คาดคิดในร้านค้าที่ใช้งานเครื่องจักรที่ติดตั้ง Fanuc รุ่นเก่า
คำถามที่พบบ่อย
เซอร์โวไดรฟ์ใดที่เข้ากันได้กับ Fanuc A06B-0141-B075?
มอเตอร์นี้ออกแบบมาเพื่อใช้กับแอมพลิฟายเออร์เซอร์โวซีรีส์ ALPHA ของ Fanuc (โมดูล SVM หรือ SVU) ความเข้ากันได้ขึ้นอยู่กับรุ่นการควบคุม CNC ที่เฉพาะเจาะจง—โดยทั่วไปคือระบบ Fanuc Series 0, 0i, 16, 18 หรือ 21 โปรดยืนยันการตั้งค่าพารามิเตอร์มอเตอร์ของไดรฟ์ให้ตรงกับอัตราของ AC12/2000 ก่อนเริ่มใช้งานเสมอ
A06B-0141-B075 มีตัวเข้ารหัสหรือไม่ และเป็นประเภทใด?
ใช่ มอเตอร์ซีรีส์ ALPHA จะมาพร้อมกับ Pulsecoder (ตัวเข้ารหัส) ในตัวที่ติดตั้งอยู่ด้านหลัง รุ่น Pulsecoder ที่เฉพาะเจาะจงจะเป็นตัวกำหนดความละเอียดและโปรโตคอลการป้อนกลับแบบอนุกรม/ขนาน โปรดตรวจสอบหมายเลขชิ้นส่วน Pulsecoder บนป้ายชื่อมอเตอร์ก่อนสั่งซื้อชิ้นส่วนทดแทนเพื่อให้แน่ใจว่าเข้ากันได้กับไดรฟ์
สามารถใช้มอเตอร์นี้กับแกนแนวตั้งโดยไม่มีเบรกได้หรือไม่?
สามารถทำได้ แต่ต้องใช้เซอร์โวไดรฟ์ในการรักษาแรงบิดในการจับยึดแบบแอคทีฟเมื่อแกนหยุดนิ่ง สำหรับแกนแนวตั้งหรือแกนที่รับน้ำหนักจากแรงโน้มถ่วง โดยทั่วไปจะแนะนำให้ใช้รุ่นที่มีเบรก (เช่น รุ่นที่มีส่วนท้าย B076 หรือ B176) เพื่อความปลอดภัยและป้องกันแกนตกขณะเกิด E-stop หรือไฟดับ
การให้คะแนน IP67 หมายถึงอะไรสำหรับมอเตอร์นี้ในสภาพแวดล้อมของเครื่องมือเครื่องจักร?
IP67 หมายถึงมอเตอร์กันฝุ่นและสามารถทนทานต่อการจมน้ำชั่วคราวในน้ำได้ลึกถึง 1 เมตร เป็นเวลา 30 นาที ในทางปฏิบัติของ CNC หมายความว่ามอเตอร์ได้รับการป้องกันอย่างดีจากน้ำกระเด็น สเปรย์สารหล่อเย็น และการสัมผัสของเหลวโดยบังเอิญ—แต่ไม่ควรจมน้ำอย่างต่อเนื่องหรือสัมผัสกับสเปรย์แรงดันสูงโดยตรงหากไม่มีการป้องกันเพิ่มเติม
ฉันจะระบุได้อย่างไรว่า A06B-0141-B075 ที่ใช้แล้วยังสามารถซ่อมบำรุงได้?
ตรวจสอบป้ายชื่อมอเตอร์สำหรับหมายเลขชิ้นส่วนที่ถูกต้อง และตรวจสอบซีลเพลาว่ามีการสึกหรอหรือแข็งตัวหรือไม่ วัดความต้านทานขดลวดระหว่างเฟสทั้งสาม—ค่าควรจะสมดุลและอยู่ในข้อกำหนด หมุนเพลาด้วยมือเพื่อสัมผัสถึงความหยาบของตลับลูกปืน หาก Pulsecoder มีข้อผิดพลาดที่บันทึกไว้หรือมอเตอร์มีการโอเวอร์โหลด การทดสอบบนแท่นทดสอบเต็มรูปแบบหรือการประเมินการพันขดลวดใหม่โดยศูนย์ซ่อมเซอร์โวที่มีคุณสมบัติเหมาะสมเป็นสิ่งที่ควรทำก่อนการติดตั้งใหม่
