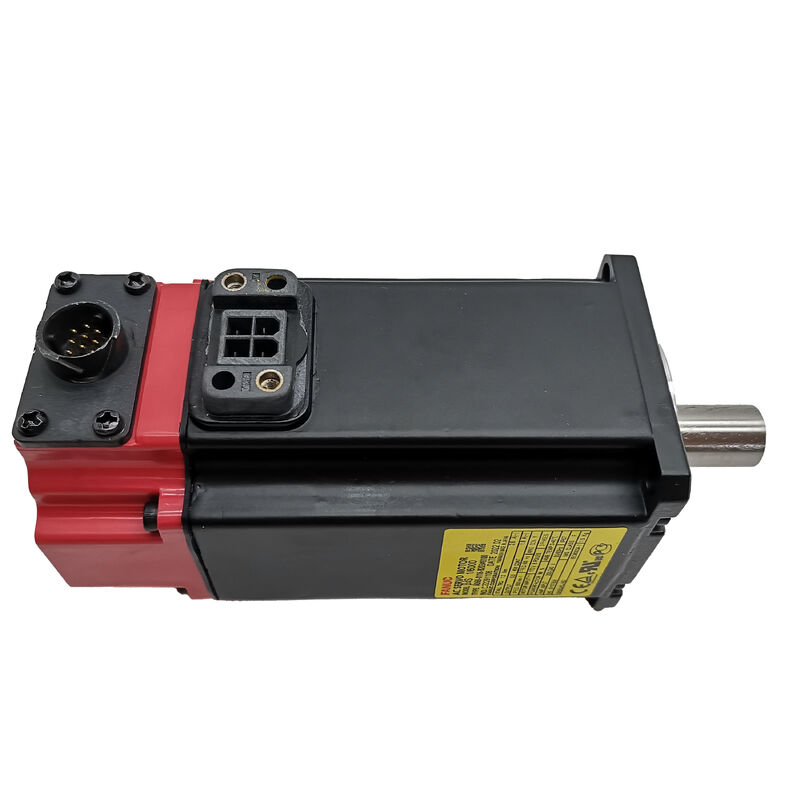

A06B-0116-B203 Fanuc AC Servo Motor A06B0116B203 AO6B-OII6-B2O3 เครื่องยนต์

βiS 1/6000, 6,000 RPM, คีย์ชัฟท์, B64iA Absolute Encoder

เลขส่วน:A06B-0116-B203
ค้นหาเช่นกัน:A06B0116B203, FANUC A06B-0116-B203, Fanuc Beta iS เครื่องยนต์เซอร์โว BIS1/6000
รถยนต์:βiS 1/6000 (เบต้า iS 1/6000)
การจัดหมวดหมู่:Fanuc Beta iS Series AC Brushless Servo Motor -- 0.5 kW, 6,000 รอบ / นาที, แกนตรงด้วย Keyway, ไม่มีเบรก, B64iA Absolute Encoder, IP65

รายการ6,000 รอบ / นาทีสามารถตั้งตําแหน่งแกนได้อย่างรวดเร็วด้วยภาระเบา บนสกรูลูกบอล 5 มม.นี้ให้ 30 m/min ของเส้นตรง traverse ผสมผสานกับความสามารถแพร่เร็วของขนาดใหญ่ Alfa เครื่องยนต์ซีรีส์โดยการวาดเพียง 10.8 แอมเปอร์ในสภาพที่ระบุ

รายการ0.5 kW ผลิตกําลังมีขนาดถูกต้องสําหรับแกนการตั้งตําแหน่งรอง, กลไก ATC, การให้อาหารหมุน compact, และแกนศูนย์การแปรรูปขนาดเล็กการตัดอลูมิเนียมและวัสดุที่ไม่ประกอบด้วยเหล็ก.000 รอบ / นาทีสูงสุดของเครื่องยนต์ Fanuc αiF 1/5000, ส่งผลผลิตเพิ่มขึ้นสําหรับการใช้งานที่แกนข้ามเวลาจํากัดการทํางานของวงจร

ชาฟท์ตรงที่มีสล็อตเอกสาร keyway ให้ความสัมพันธ์ทางกลเชิงบวกสําหรับการส่งมอบทอร์ค ป้องกันการลื่นเล็ก ๆ ในแอปพลิเคชั่นการย้อนหลังสูงนี่ทําให้ความแม่นยําในการตั้งตําแหน่งที่ตรงกันตลอดพัน ๆ การพลิกทิศทางต่อการสลับ. เมื่อเปลี่ยนมอเตอร์นี้ ตรวจสอบว่าฮับเชื่อมมีช่องเจาะที่ตรงกัน

รายการB64iA เครื่องรหัสสมบูรณ์ส่งผลผลักดัน 64,000 ครั้งต่อรอบ ด้วยการรักษาตําแหน่งหลายรอบ ผ่านเหตุการณ์การปิดพลังงานจํานวน 000 ครั้งต่อวงเวียนบนสกรูลูกบอล 5 มิลลิเมตรวงจรตําแหน่งปิดที่ประมาณ 78 นาโนเมตรต่อการนับ ความละเอียดที่เหมาะสมสําหรับตําแหน่งเจาะ-ตั๊ป, การตั้งตําแหน่งสไลด์ของเครื่องมือแก๊ง, และการควบคุมแกนอาหาร VMC compact

การตั้งค่าไม่มีเบรคถูกต้องสําหรับแกนแนวราบที่ตําแหน่งที่หยุดอยู่ถูกรักษาโดย servolock ของเครื่องขยาย βiSVนี่ทําให้มอเตอร์คอมแพคตและเบากว่าตัวแบบเบรค โดยกําจัดความซับซ้อนของวงจรเบรคสําหรับการใช้งานแกนตั้ง ระบุตัวแบบเบรคA06B-0116-B576.

มาตรฐานป้องกัน IP65ให้ความทนทานต่อฝุ่นและคุ้มกันจากเจ็ตน้ําที่กํากับA06B-0116-B203#0100การปรับปรุงแบบใหม่ให้เป็น IP67 seal ด้วยคุณสมบัติการทํางานที่เหมือนกัน

ซีรีย์ βiS ให้ผลประกอบการที่ประหยัดดีเทียบกับซีรีย์ αiF ขณะที่ αiF 1/5000 มีเครื่อง Encoder A1000 ความละเอียดสูงกว่า (1,000,000 ppr), βiS 1/6000 จะถึง 6,000 รอบ / นาที เทียบกับเพดาน 5,000 รอบ / นาทีของ αiF. สองครอบครัวไม่ได้เปลี่ยนกันเนื่องจากโปรโตคอลโคเดอร์ที่แตกต่างกัน, ครอบครัวเครื่องเสริมเสียง, และชุดปารามิเตอร์.

ใช้งานกับเครื่องเสริมพลังงาน Fanuc รุ่น βi (βiSV)✅โดยเฉพาะ βiSV 4 สําหรับประเภทพลังงาน 0.5 kW. แพลตฟอร์ม CNC ที่เข้ากันได้ประกอบด้วย Fanuc Series 0i-D, 0i-F, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B และ 32i ไม่เข้ากันกับเครื่องขยายเสียง αiSV.
