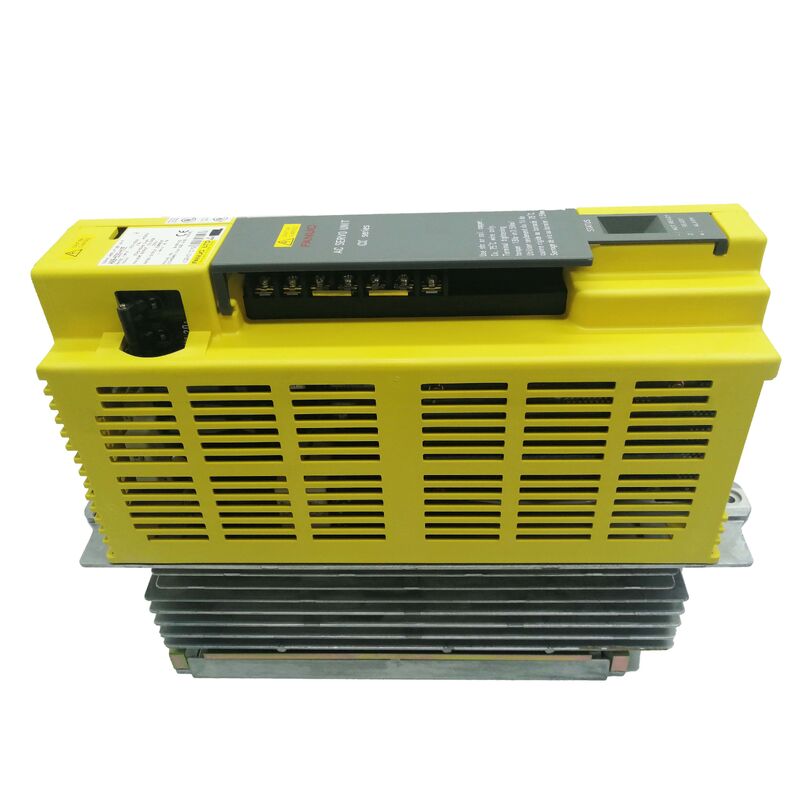

FANUC A06B-6089-H101 — Alpha SVU1-12: รากฐานแกนเดียว

หนึ่งแกน หนึ่งยูนิต สมบูรณ์แบบ

เมื่อผู้ผลิตเครื่องจักรระบุการติดตั้งไดรฟ์แกน CNC จะมีสองปรัชญาที่แข่งขันกัน ปรัชญาแรกคือการรวมหลายแกนเข้ากับโมดูลที่ใช้ร่วมกันซึ่งดึงพลังงานจากบัส DC ร่วมกัน — มีประสิทธิภาพในแง่ของพื้นที่ตู้และพลังงานที่กู้คืนได้ แต่ก็เชื่อมโยงกันอย่างแน่นหนา: ความล้มเหลวของแหล่งจ่ายไฟเพียงแหล่งเดียวจะทำให้แกนทั้งหมดบนบัสหยุดทำงาน ปรัชญาที่สองคือการปฏิบัติต่อแต่ละแกนเป็นหน่วยไฟฟ้าอิสระ แต่ละหน่วยมีตัวเรียงกระแสของตัวเอง แหล่งจ่ายไฟ AC ของตัวเอง ขอบเขตความผิดพลาดของตัวเอง A06B-6089-H101 สร้างขึ้นตามปรัชญาที่สอง

กำหนดให้เป็น SVU1-12 ในซีรีส์ FANUC alpha นี่คือยูนิตเซอร์โวแอมพลิฟายเออร์แกนเดียวที่ขับเคลื่อนแกน L ด้วยกำลังขับที่กำหนด 3.0A การกำหนด "SVU" บอกคุณว่ามันคือ Servo amplifier Unit — การออกแบบที่สมบูรณ์ในตัวเองพร้อมตัวเรียงกระแสในตัวที่แปลงไฟ AC สามเฟสที่เข้ามาโดยตรงไปยังบัส DC ภายใน โดยไม่ต้องพึ่งพาโมดูลแหล่งจ่ายไฟภายนอก "1" หมายถึงแกนเดียว "12" คือระดับกระแส: 3.0A ต่อเนื่อง เหมาะสำหรับมอเตอร์ alpha ในช่วง α1/3000 ถึง α2/3000

สิ่งที่หมายความตามความเป็นจริงนั้นตรงไปตรงมา: จ่ายไฟ AC สามเฟส 200–230V ให้กับยูนิต เชื่อมต่อสายไฟมอเตอร์ รันการป้อนกลับของเอ็นโค้ดเดอร์ เดินสายอินเทอร์เฟซ PWM ไปยัง CNC และแกนก็จะทำงานได้ ไม่ต้องติดตั้งอะไรอีก ไม่ต้องกำหนดค่าบัส ไม่ต้องตรวจสอบส่วนประกอบที่ใช้ร่วมกันก่อน หากยูนิตนี้ล้มเหลว เฉพาะแกนนี้เท่านั้นที่จะหยุดทำงาน ส่วนที่เหลือของเครื่องจักรจะยังคงทำงานต่อไป

Sande Electric มีจำหน่าย A06B-6089-H101 ทั้งสภาพใหม่และสภาพมือสอง พร้อมจัดส่งทั่วโลกภายใน 0–3 วันทำการ

ตำแหน่งของ SVU1-12: กลุ่มผลิตภัณฑ์ 6089 แกนเดียว

ภายในกลุ่มย่อย 6089 SVU1 FANUC ได้นำเสนอระดับกระแสสองระดับ H101 ทำงานที่ 3.0A (คลาส 12) และ H102 ทำงานที่ 5.9A (คลาส 20 กำหนดให้เป็น SVU1-20) ทั้งสองยูนิตมีลักษณะทางกายภาพคล้ายคลึงกันและใช้อินเทอร์เฟซ PWM Type A แบบเดียวกัน การเลือกระหว่างทั้งสองขึ้นอยู่กับมอเตอร์ที่เชื่อมต่อเท่านั้น

พิกัด 3.0A ของ H101 ตรงกับมอเตอร์ในกลุ่มที่เบากว่าของแคตตาล็อก alpha — โดยเฉพาะ α1/3000 และ α2/3000 มอเตอร์เหล่านี้เป็นมอเตอร์ขนาดกะทัดรัดที่ใช้กับแกนที่มีความต้องการแรงบิดต่ำ: เครื่องกลึงขนาดเล็ก แกนหมุนเสริม แม็กกาซีนเครื่องมือบนศูนย์กลางเครื่องจักร หรือแอปพลิเคชันใดๆ ที่โหลดทางกลไม่มากและระยะเคลื่อนที่เร็วสั้น การพยายามใช้งานมอเตอร์ alpha ที่มีขนาดใหญ่กว่าทางกายภาพบน H101 ไม่ใช่การทดแทนที่ใช้งานได้ — มอเตอร์จะดึงกระแสมากกว่าที่ภาคเอาต์พุตของแอมพลิฟายเออร์จะทนได้ และการป้องกันความร้อนจะปิดแกนภายใต้โหลดที่มีนัยสำคัญใดๆ

H102 (SVU1-20) รองรับระดับถัดไป: α2/3000, α3/3000, α4/4000 หากมอเตอร์ที่ติดตั้งบนเครื่องของคุณอยู่ในคลาสนี้ H101 ไม่ใช่ชิ้นส่วนที่ถูกต้อง ข้อมูลบนป้ายชื่อมอเตอร์และรหัสเซอร์โวมอเตอร์ของ CNC (พารามิเตอร์ 2020) เป็นสองวิธีที่เร็วที่สุดในการยืนยันว่าเครื่องจักรต้องการ SVU1 รุ่นใดก่อนทำการสั่งซื้อ

สถาปัตยกรรมเบื้องหลังยูนิต: ทำไม PWM Type A จึงยังคงมีความสำคัญ

A06B-6089-H101 ใช้ อินเทอร์เฟซ PWM Type A เพื่อสื่อสารกับ CNC นี่คืออินเทอร์เฟซดิจิทัลแบบขนานที่ CNC รุ่นก่อนหน้าของ FANUC ใช้ก่อนที่จะมีการนำ FSSB (Fanuc Serial Servo Bus) แบบใยแก้วนำแสงมาใช้ บนเครื่องจักรที่มีการควบคุม Series 15, 16, 18 หรือ 21 — รุ่นที่ไม่ใช่ i — บอร์ดควบคุมเซอร์โวภายใน CNC จะส่งสัญญาณ PWM ที่เดินทางผ่านชุดสายเคเบิลโดยตรงไปยังยูนิตแอมพลิฟายเออร์ ตระกูล Alpha SVU ถูกออกแบบมาสำหรับอินเทอร์เฟซนี้โดยเฉพาะ

การกำหนด Type A มีความสำคัญเนื่องจาก FANUC ยังได้สร้างยูนิตที่มีอินเทอร์เฟซ Type B และทั้งสองไม่สามารถใช้แทนกันได้ทางไฟฟ้า แม้ว่าจะใช้รูปแบบที่คล้ายคลึงกันในบางกรณีก็ตาม Type A ใช้การกำหนดพินและโปรโตคอลสัญญาณเฉพาะที่แตกต่างจาก Type B การแทนที่อันหนึ่งด้วยอีกอันหนึ่งจะทำให้เกิดข้อผิดพลาดในการสื่อสารทันทีระหว่าง CNC และไดรฟ์ ไม่ใช่แค่ประสิทธิภาพที่ลดลง เมื่อระบุว่าเครื่องจักรใช้ Type A หรือ Type B การยืนยันที่เร็วที่สุดคือการดูที่การกำหนดบอร์ดอินเทอร์เฟซเซอร์โวของ CNC — รุ่นของบอร์ดจะบ่งชี้ประเภทอินเทอร์เฟซที่รองรับ

สำหรับกลุ่มผลิตภัณฑ์ 6089 H1xx ทุกยูนิตใช้ Type A ไม่มีรุ่น Type B ในกลุ่มย่อย SVU1

ข้อมูลจำเพาะทางเทคนิค

SVU แกนเดียวเทียบกับ SVU หลายแกน: ข้อควรพิจารณาในการติดตั้งจริง

ตระกูล 6089 ยังรวมถึงรุ่น SVU2 (สองแกน) และ SVU3 (สามแกน) เมื่อพิจารณาว่ายูนิตหลายแกนจัดการแกนได้มากขึ้นต่อตู้ SVU2 และ SVU3 จึงดูน่าสนใจจากมุมมองของการประหยัดพื้นที่ตู้ แล้วทำไมผู้ผลิตเครื่องจักรหรือวิศวกรซ่อมบำรุงจึงเลือกใช้ยูนิต SVU1 หลายยูนิตแทน?

มีหลายสถานการณ์ที่สนับสนุนแนวทางแกนเดียว ประการแรก ความใกล้ชิดทางกายภาพ: ศูนย์กลางเครื่องจักรที่ไดรฟ์แกนแต่ละตัวติดตั้งอยู่ในตู้ขนาดเล็กใกล้กับเซอร์โวมอเตอร์ แทนที่จะรวมอยู่ในตู้กลาง จะได้รับประโยชน์จากสายไฟมอเตอร์ที่สั้นลงและการเดินสายที่ง่ายขึ้น SVU1 มีขนาดเล็กพอที่จะติดตั้งในพื้นที่แคบใกล้กับแกนที่ขับเคลื่อน ประการที่สอง การแยกความผิดพลาด: ด้วยยูนิต SVU1 แยกต่อแกน ไดรฟ์ที่ล้มเหลวจะทำให้แกนนั้นหยุดทำงานเท่านั้น เครื่องจักรอาจยังคงทำงานได้บางส่วนหรือในโหมดแกนเดียวในขณะที่กำลังจัดหาและเปลี่ยนยูนิตที่ล้มเหลว ด้วย SVU3 สามแกน ความล้มเหลวของส่วนประกอบหนึ่งจะทำให้แกนทั้งสามหยุดทำงานพร้อมกัน ประการที่สาม การจัดการการเปลี่ยนอะไหล่: ยูนิต SVU1 ประเภทเดียวกันสามารถใช้แทนกันได้ระหว่างแกน ทำให้ยูนิตสำรองเพียงยูนิตเดียวเป็นแบ็คอัพสำหรับไดรฟ์แกน L ใดๆ บนเครื่องจักร แทนที่จะเป็นแบ็คอัพสำหรับการรวมกันของหลายแกนที่เฉพาะเจาะจง

สำหรับเครื่องจักรที่ทำงานต่อเนื่องในการผลิต ข้อโต้แย้งเรื่องการแยกความผิดพลาดเพียงอย่างเดียวมักจะเพียงพอสำหรับสถาปัตยกรรมแกนเดียว

การอ้างอิงรหัสข้อผิดพลาด LED 7-Segment: รหัสข้อผิดพลาด SVU1-12

A06B-6089-H101 แสดงรหัสข้อผิดพลาดบน LED 7-segment ที่มองเห็นได้บนแผงด้านหน้าของยูนิต เมื่อเครื่องจักรหยุดทำงานโดยไม่คาดคิดและหน้าจอแจ้งเตือนเซอร์โวบน CNC รายงานข้อผิดพลาดของเซอร์โว การตรวจสอบการแสดงผลนี้โดยตรงบนไดรฟ์คือขั้นตอนการวินิจฉัยแรกที่เร็วที่สุด รหัสทั่วไปรวมถึง:

• 1 — แรงดันเกินในบัส DC (ตรวจสอบแรงดันไฟฟ้า AC ขาเข้าและสภาวะการสร้างพลังงานกลับ)
• 2 — แรงดันต่ำในบัส DC (ตรวจสอบแรงดันไฟฟ้าอินพุตสามเฟสที่ขั้วต่อยูนิต)
• 3 — แรงดันต่ำในบัส DC หลังจากการชาร์จเริ่มต้น (การสูญเสียเฟสอินพุตหรือสภาพฟิวส์)
• 8 — กระแสเกินในแกน L (ปัญหาขดลวดมอเตอร์หรือฉนวนสายเคเบิล; ตรวจสอบก่อนเปลี่ยนยูนิต)
• A — ข้อผิดพลาด IPM (Intelligent Power Module) ในภาคเอาต์พุต (ข้อผิดพลาดฮาร์ดแวร์ยูนิต)
• 9 — วงจรคายประจุพลังงานกลับเกิน (การสร้างพลังงานกลับเกินความจุของยูนิต; ตรวจสอบรอบการทำงานของการหน่วงเวลา)

"8" หรือการแจ้งเตือนกระแสเกินบน SVU1-12 ที่เกิดขึ้นทันทีเมื่อเปิดใช้งานแกน — แทนที่จะเป็นหลังจากช่วงเวลาหนึ่งของการเคลื่อนที่ — เกือบจะบ่งชี้ถึงข้อผิดพลาดของขดลวดในมอเตอร์ที่เชื่อมต่อหรือการเสื่อมสภาพของฉนวนสายเคเบิล ไม่ใช่แอมพลิฟายเออร์ที่ล้มเหลว การทดสอบความต้านทานฉนวนมอเตอร์ (การทดสอบเม็กเกอร์ระหว่างขั้วต่อขดลวดมอเตอร์กับโครงมอเตอร์ โดยถอดสายมอเตอร์ที่ปลายไดรฟ์ออกแล้ว) เป็นขั้นตอนแรกที่ถูกต้องก่อนที่จะสรุปว่า H101 เสียหาย

การสั่งซื้อ การชำระเงิน และการจัดส่ง

จัดส่งทั่วโลกผ่าน DHL และ FedEx ภายใน 0–3 วันทำการ นับจากการชำระเงินที่ยืนยันแล้ว มีบริการจัดส่งรวมเมื่อสั่งซื้อหลายยูนิต

วิธีการชำระเงินที่ยอมรับ:

• การโอนเงินผ่านธนาคาร (T/T) — มูลค่าการสั่งซื้อใดๆ
• PayPal — คำสั่งซื้อสูงสุด 500 USD
• Western Union — มูลค่าการสั่งซื้อใดๆ

ผู้ซื้อเป็นผู้รับผิดชอบค่าอากรและภาษีนำเข้า ณ ปลายทาง

นโยบายการรับประกันและการคืนสินค้า

รับคืนสินค้าเมื่อยูนิตได้รับความเสียหาย ไม่สมบูรณ์ หรือไม่ตรงตามที่อธิบายไว้ — หรือเมื่อยูนิตได้รับการยืนยันว่าไม่ทำงานภายใน 4 วันหลังจากได้รับสินค้า ฉลากรับประกันต้องอยู่ในสภาพสมบูรณ์บนสินค้าที่ส่งคืน ค่าจัดส่งคืนเป็นความรับผิดชอบของผู้ซื้อ ไม่รับคืนสินค้าเนื่องจากการสั่งซื้อผิดพลาดหรือเปลี่ยนใจ

คำถามที่พบบ่อย

คำถามที่ 1: ฉันจะยืนยันได้อย่างไรว่าเครื่องจักรของฉันต้องการ H101 (SVU1-12, 3.0A) หรือ H102 (SVU1-20, 5.9A)?

คำตอบ: การตรวจสอบที่แน่นอนคือป้ายชื่อรุ่นมอเตอร์บนมอเตอร์แกนที่ติดตั้งอยู่บนเครื่องจักรในปัจจุบัน หากมอเตอร์เป็น α1/3000 หรือ α2/3000 H101 คือคู่ที่ถูกต้อง หากมอเตอร์เป็น α2/3000 ที่ใช้ในแอปพลิเคชันที่มีความต้องการสูงกว่า หรือ α3/3000, α4/4000 หรือสูงกว่า H102 (SVU1-20, 5.9A) จะต้องใช้ การตรวจสอบรองคือหน้าจอพารามิเตอร์เซอร์โวของ CNC — ไปที่พารามิเตอร์เซอร์โวและอ่านพารามิเตอร์ 2020 (รหัสมอเตอร์) สำหรับแกนที่ได้รับผลกระทบ เปรียบเทียบรหัสนี้กับตารางรหัสของมอเตอร์ในเอกสารเซอร์โวของเครื่องจักร รหัสจะบ่งชี้รุ่นมอเตอร์ ซึ่งจะบอกคุณโดยตรงว่าต้องใช้แอมพลิฟายเออร์ระดับกระแสใด อย่าสันนิษฐานว่าแอมพลิฟายเออร์ที่ติดตั้งมีข้อกำหนดที่ถูกต้องสำหรับเครื่องจักร — การบำรุงรักษาในอดีตอาจติดตั้งอะไหล่ที่ไม่ถูกต้อง

คำถามที่ 2: สภาพ "ใหม่ซีลโรงงาน" สำหรับยูนิตนี้หมายถึงอะไร และแตกต่างจากยูนิตมือสองที่ตรวจสอบแล้วอย่างไร?

คำตอบ: ใหม่ซีลโรงงาน (NFS) หมายความว่ายูนิตไม่เคยถูกติดตั้งหรือเปิดเครื่องในเครื่องจักร ถูกนำออกจากบรรจุภัณฑ์เดิมของ FANUC ที่ปิดสนิทและยังคงอยู่ในที่จัดเก็บที่มีการควบคุม ยูนิตยังคงมีฉลากรับประกัน FANUC เดิม ฝาครอบขั้วต่อทั้งหมด และวัสดุบรรจุภัณฑ์ตามที่จัดส่งจากโรงงาน สภาพนี้มีการรับประกันคลังสินค้า 12 เดือนของเรา ในทางตรงกันข้าม ยูนิตมือสองที่ตรวจสอบแล้วเคยถูกติดตั้งในอุปกรณ์การผลิตมาก่อน ถูกถอดออก (ไม่ว่าจะเนื่องจากการอัปเกรดเครื่องจักร การปลดระวางเครื่องจักร หรือการแก้ไขปัญหา) และได้รับการทดสอบพารามิเตอร์ทางไฟฟ้าทั้งหมดก่อนที่จะนำเสนอเพื่อขายต่อ ยูนิตมือสองมีการรับประกัน 3 เดือน สำหรับเครื่องจักรที่ผลิตอย่างต่อเนื่องและต้องการเวลาทำงานสูง สต็อก NFS จะขจัดความไม่แน่นอนเกี่ยวกับประวัติการใช้งานก่อนหน้านี้ และเป็นตัวเลือกที่แนะนำ

คำถามที่ 3: สายเคเบิลอินเทอร์เฟซ PWM ระหว่าง CNC ของฉันกับ A06B-6089-H101 ดูเหมือนจะสมบูรณ์ แต่ CNC แสดงการแจ้งเตือนการสื่อสารเซอร์โวทันทีเมื่อเปิดเครื่อง ควรตรวจสอบอะไรบ้างก่อนที่จะสรุปว่าไดรฟ์มีข้อผิดพลาด?

คำตอบ: การแจ้งเตือนอินเทอร์เฟซ PWM เมื่อเริ่มต้นโดยไม่มีการเคลื่อนไหวก่อนหน้านี้ มักจะเป็นปัญหาการเชื่อมต่อมากกว่าความล้มเหลวของฮาร์ดแวร์ไดรฟ์ ตรวจสอบตามลำดับนี้: ประการแรก ตรวจสอบว่าขั้วต่อสายอินเทอร์เฟซเข้าที่สนิททั้งที่บอร์ดเซอร์โวของ CNC และยูนิต SVU1 — การเข้าที่ไม่สนิทของขั้วต่อแบบหลายพินอาจตัดการเชื่อมต่อสายสัญญาณหนึ่งสายหรือมากกว่าที่ไดรฟ์ต้องการเพื่อยืนยันการสื่อสาร ประการที่สอง ตรวจสอบตัวเรือนขั้วต่อทั้งสองด้านว่ามีพินงอหรือดันกลับหรือไม่ พินที่ดูเข้าที่จากภายนอกอาจถอยห่างจากการสัมผัสภายใน ประการที่สาม หากเครื่องจักรไม่ได้ใช้งานเป็นเวลานาน ให้ตรวจสอบการกัดกร่อนบนหน้าสัมผัสขั้วต่อ — อินเทอร์เฟซ PWM ทำงานที่ระดับสัญญาณต่ำ ซึ่งแม้แต่การออกซิเดชันเพียงเล็กน้อยก็สามารถขัดขวางการสื่อสารได้ ทำความสะอาดหน้าสัมผัสด้วยน้ำยาทำความสะอาดหน้าสัมผัสที่เหมาะสมหากพบการกัดกร่อน หลังจากยืนยันว่าสายเคเบิลและขั้วต่อสมบูรณ์แล้วเท่านั้นที่ควรพิจารณาไดรฟ์เองว่าเป็นแหล่งที่มาของข้อผิดพลาด

คำถามที่ 4: A06B-6089-H101 (SVU1-12) สามารถขับเคลื่อนมอเตอร์ซีรีส์ beta แทนมอเตอร์ alpha เป็นการชั่วคราวได้หรือไม่?

คำตอบ: ไม่ได้โดยไม่มีความเสี่ยง และโดยทั่วไปไม่แนะนำแม้แต่ชั่วคราว ตระกูล 6089 SVU ถูกระบุสำหรับมอเตอร์ซีรีส์ alpha และพารามิเตอร์รหัสมอเตอร์ใน CNC ถูกกำหนดค่าตามนั้น มอเตอร์ซีรีส์ Beta มีลักษณะทางไฟฟ้าที่แตกต่างกัน — ความเหนี่ยวนำของขดลวดที่แตกต่างกัน โปรโตคอลการป้อนกลับของเอ็นโค้ดเดอร์ที่แตกต่างกัน และพารามิเตอร์การปรับกระแสที่แตกต่างกัน การใช้งานมอเตอร์ beta บน SVU alpha อาจส่งผลให้เกิดการสั่น การไหลของกระแสเกิน หรือข้อผิดพลาดของเซอร์โว ขึ้นอยู่กับว่าพารามิเตอร์มอเตอร์แตกต่างจากโปรไฟล์ alpha ที่ภาคควบคุมของแอมพลิฟายเออร์คาดหวังมากน้อยเพียงใด แม้ว่ามอเตอร์จะทำงานได้ทางกายภาพโดยไม่มีการแจ้งเตือนทันที ไดรฟ์ก็ทำงานนอกชุดพารามิเตอร์ที่ออกแบบไว้ และอาจให้การควบคุมตำแหน่งและความเร็วที่ไม่ถูกต้อง แนวทางที่ถูกต้องเมื่อมอเตอร์ alpha ไม่พร้อมใช้งานคือการรอให้ได้มอเตอร์ที่ถูกต้อง แทนที่จะใช้ประเภทที่ไม่เข้ากัน

คำถามที่ 5: มีอะไหล่ทดแทน FANUC รุ่นใหม่โดยตรงสำหรับ A06B-6089-H101 ที่สามารถใช้แทนได้โดยไม่ต้องเปลี่ยน CNC หรือไม่?

คำตอบ: ไม่มีอะไหล่ทดแทนแบบเสียบแทนได้โดยตรงในการผลิต FANUC ในปัจจุบัน ตระกูล 6089 SVU ใช้ อินเทอร์เฟซ PWM Type A ที่เชื่อมโยงกับ CNC รุ่นเก่า (Series 15, 16, 18, 21 non-i) ไดรฟ์ FANUC รุ่นใหม่ใช้ อินเทอร์เฟซใยแก้วนำแสง FSSB และต้องการ CNC รุ่น i การแทนที่ไดรฟ์รุ่นใหม่ด้วย H101 บนเครื่องจักรที่มี CNC รุ่น non-i จะต้องเปลี่ยนบอร์ดอินเทอร์เฟซเซอร์โวของ CNC ซึ่งในกรณีส่วนใหญ่หมายถึงการเปลี่ยน CNC เอง — โครงการลงทุน ไม่ใช่การเปลี่ยนชิ้นส่วน วิธีการปฏิบัติจริงในการทำให้เครื่องจักรทำงานต่อไปบนระบบเก่าเหล่านี้คือการสต็อกยูนิต H101 ที่ผ่านการทดสอบแล้ว เมื่อพิจารณาถึงอายุการผลิตของซีรีส์ 6089 สต็อกใหม่ซีลโรงงานจะหาได้ยากขึ้นเรื่อยๆ การจัดหาหน่วยสำรองสองหรือสามหน่วยสำหรับเครื่องจักรที่มีการใช้งานสูงเป็นกลยุทธ์การบำรุงรักษาที่สมเหตุสมผล ติดต่อเราเพื่อหารือเกี่ยวกับราคาหลายยูนิตหากโรงงานของคุณดำเนินการเครื่องจักรประเภทนี้หลายเครื่อง
