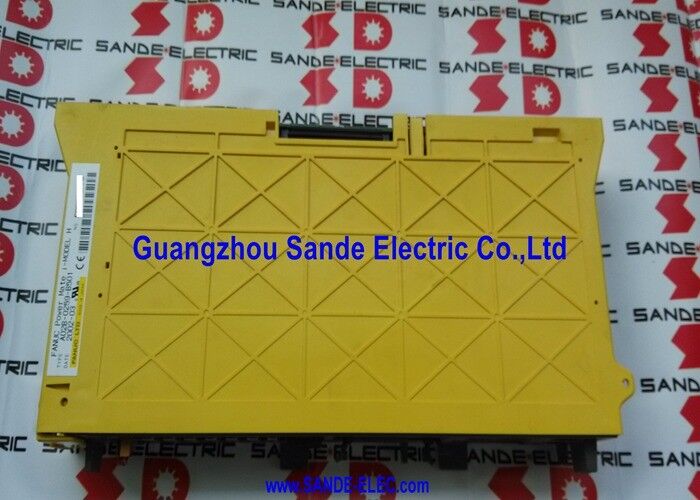

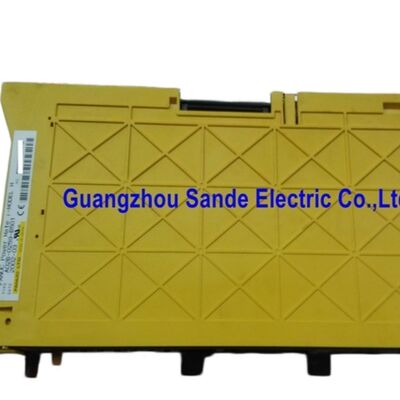

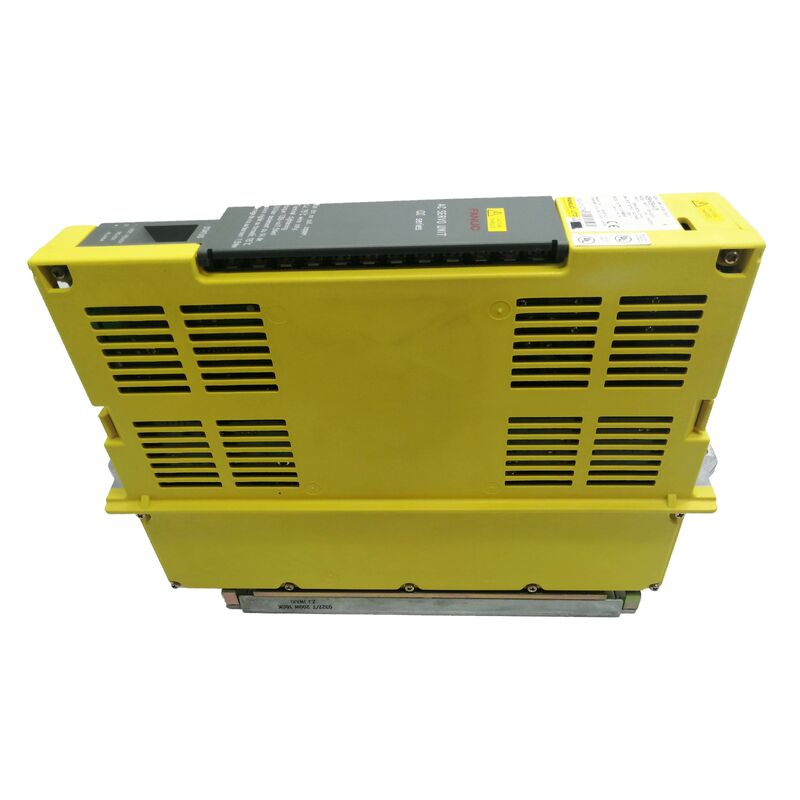

โมดูลแอมพลิฟายเออร์สปินเดิล Fanuc A06B-6088-H230 A06B6088H230 A06B-6088-H230

Fanuc A06B-6088-H230 แอลฟ่า แอมพลิเฟอรโมดูล SPM-30, 283V / 35kW, 133A การออก อินเตอร์เฟซประเภท 1, รุ่น 30 / P40 มอเตอร์สปินด์

ภาพรวม

รายการFanuc A06B-6088-H230เป็นโมดูลเครื่องขยายกระบอก SPM-30 ในซีรีส์เครื่องขยายกระบอก alfa A06B-6088 ของ Fanuc

ในระดับพลังงานนี้ SPM-30 อยู่ในปลายบนของระดับโมดูลสปินด์อัลฟ่ามาตรฐาน ที่ออกแบบสําหรับมอเตอร์สปินด์ Fanuc Model 30 และ P40 ที่ใช้ในศูนย์แปรรูปขนาดใหญ่ศูนย์หมุนงานหนัก, และเครื่องบดความเร็วสูงที่พลังงาน spindle ในอัตราการกําจัดโลหะเต็มที่เกินสิ่งที่ SPM-11 ผ่าน SPM-22 กลุ่มกลางสามารถดําเนินการได้

ซีรีย์ A06B-6088 เป็นตัวแทนของเครื่องขยายเสียง Alpha Spindle รุ่นที่สองของ Fanucรวมการปรับปรุงการควบคุมหมุน HRV (High Response Vector) ที่ปรับปรุงสถาปัตยกรรมซีรีย์ A06B-6078 ของเดิม.

ขณะที่อินเตอร์เฟซประเภท 1 ถูกรักษาไว้ ̇ ทําให้สามารถทํางาน spindle ที่ก้าวหน้าเดียวกัน (Cs การกําหนดรูปทรง, ทับแข็ง, synchronization spindleการกําหนดความละเอียดในการควบคุมความเร็ว, กระแสหมุนที่ลดลงในความเร็วการตัด และการตอบสนองแบบไดนามิกที่เพิ่มเติมในช่วงการขยายความอ้วนของ spindle เมื่อเทียบกับตัวล่วงหน้าของมัน

ในระดับ 133A เครื่อง SPM-30 ต้องการพื้นฐานในการเย็นที่สําคัญ

ความกว้างของโมดูล 150 มิลลิเมตร สามารถรองรับระบบเย็น 2 ระบบได้ ช่องลมภายในสําหรับอิเล็กทรอนิกส์การควบคุม และช่องลมระบายความร้อนภายนอกสําหรับทรานซิสเตอร์การออกแรงสูงโครงการยิง, และการประกอบบัตรควบคุม

จอแสดงไฟ LED 7 ภาคแบบแฝด ให้ความเห็นถึงสถานะของโมดูลในเวลาจริง และรหัสเตือนภัยโดยไม่ต้องใช้เครื่องมือวินิจฉัย

ข้อจํากัดหลัก

35 กิโลวัตต์ ราคาประเภทพลังงานและการใช้งานเครื่อง

SPM-30 มีอัตราการเข้า 35kW ทําให้มันอยู่ในระดับสูงของครอบครัวโมดูลอัลฟ่ามาตรฐานเครื่องยนต์สปินด์ลาก 133A กระแสต่อเนื่องในภาระการแปรรูปเต็ม, การเชื่อมต่อปลายทางการออกแบบแรงหมุนที่เหมาะสม และพลังงานบัส DC ที่สะอาดจาก PSM ขนาดถูกต้อง

การติดตั้งเครื่องจักรที่ใช้ SPM-30 พร้อมกับสเต็ก SVM สามแกนเต็ม สามารถเกิน 45kW ความต้องการรวมของบัส DC ได้อย่างง่ายดายกับภาระสูงสุดพร้อมกันการเลือก alpha PSM สําหรับระบบนี้จะต้องมาจากยอดความต้องการที่คิดเป็นอย่างถูกต้อง.

มอเตอร์หมุน Fanuc Model 30 ที่ขับเคลื่อนโดย A06B-6088-H230 เป็นมอเตอร์หมุนแรงแรงแรงแรงแรงแรงสูงที่กําหนดไว้สําหรับการทํางานแปรรูปแรงการหมุนหินหนักบนเครื่องโกงขนาดใหญ่, และการบดที่มีความเร็วในการกําจัดวัสดุสูง โดยที่แรงหมุนและพลังงานของสปินด์เป็นปัจจัยจํากัด

มอเตอร์ P40 เป็นตัวแปรความเร็วสูงที่เหมาะสําหรับการใช้งานที่ช่วงความเร็วของสปินด์และคุณสมบัติของพลังงานในความเร็วมีอํานาจเหนือมอเตอร์สูงสุดในความเร็วต่ํา

เวอร์ชั่นซอฟต์แวร์และการเลือกตัวแปร

#H500 และ #H501 ตัวแปรของ A06B-6088-H230 มีซอฟต์แวร์ที่แตกต่างกันไม่เข้ากันได้เนื่องจากความแตกต่างในความพร้อมของฟังก์ชัน spindle และโครงสร้างปารามิเตอร์

เมื่อสั่ง SPM-30 แลกเปลี่ยน ต้องระบุและสอดคล้องคําตอบของโมดูลเดิมการติดตั้งซอฟต์แวร์ที่ไม่เข้ากันได้ ส่งผลให้เกิดภาวะเตือน หรือพฤติกรรมของสปินด์ที่ไม่ถูกต้อง ซึ่งไม่สามารถแก้ไขได้โดยการปรับปารามิเตอร์เพียงลําพัง.

เวอร์ชั่นโปรแกรมถูกระบุบนฉลากของโมดูลและบนบัตรควบคุมภายใน

ความไม่เข้ากันของย้ายคํานี้เป็นรายละเอียดการสั่งซื้อที่สําคัญกว่าสําหรับ H230 กว่าสําหรับโมดูล Fanuc อื่น ๆ มากมาย มันไม่ใช่ความแตกต่างการปรับปรุงเล็ก ๆ น้อย ๆ แต่เป็นความแตกต่างที่สําคัญทางการทํางาน

กําหนดหมายเลขชิ้นส่วนเต็ม พร้อมย่อทุกครั้ง เมื่อซื้อชิ้นส่วนสํารอง

FAQ

Q1: รหัสสัญญาณเตือนอะไรที่แสดงให้เห็นโดยเฉพาะอย่างยิ่งว่า SPM-30 โมดูลผิดปกติเมื่อเทียบกับความผิดปกติของมอเตอร์ spindle?

เตือนที่ 3 (ไฟฟิวส์บนสายต่อมวลตรงพัง) ชี้ไปที่ระดับการออกภายในของ SPM-30 เตือนที่ 9 (ระบบหลักร้อนเกิน) ชี้ให้เห็นว่าอุปกรณ์ครึ่งประสาทของโมดูลได้เกินขอบความร้อน

เตือน 12 (ความเร็วเกินในวงจรพลังงาน) เป็นการตักเตือนฉับพลันที่พบได้ทั่วไปและมักจะเกิดจากการเสียของอุปกรณ์กันไฟของมอเตอร์สปินด์หลายร้อยเมกะออมหรือมากกว่า) ก่อนที่จะประณามเครื่องขยายเสียง.

เตือน 1 (เครื่องยนต์ร้อนเกิน) และ เตือน 27 (เครื่องรหัสจังหวะตัด) แสดงให้เห็นปัญหาของเครื่องยนต์หรือระบบการตอบสนองมากกว่า SPM-30 เอง

Q2: SPM-30 ใช้แฟนเย็น 2 ตัว ครับ ถ้าแฟนหนึ่งล้มเหลวจะเกิดอะไรขึ้น?

พัดลมภายในเย็นอิเล็กทรอนิกส์การควบคุม; ความล้มเหลวของมันแสดงด้วยสัญญาณเตือน 56 (พัดลมเย็นภายในหยุด) พัดลมระบายความร้อนภายนอกเย็นทรานซิสเตอร์ออก;ความล้มเหลวของมันนําไปสู่สัญญาณเตือน 9 (อาการร้อนเกินวงจรหลัก) เมื่ออุณหภูมิการเชื่อมของทรานซิสเตอร์เพิ่มขึ้นภายใต้ภาระ.

หรืออาการล้มเหลวของพัดลมต้องการความสนใจทันที ณ การออกกําลัง 133A, พลังงานความร้อนที่หายไปเป็นจํานวนมากและความเสียหายขององค์ประกอบจากความร้อนเกินอย่างต่อเนื่องเร็ว

ทั้งสองพัดลมควรตรวจสอบในระหว่างการบํารุงรักษาประจําการ เพื่อตรวจสอบการหมุนที่ถูกต้องและความผิดปกติที่ได้ยินที่ชี้ให้เห็นถึงการสกัดสอย

Q3: เวอร์ชั่นซอฟต์แวร์ 9D00 และ 9D0A ถูกอธิบายว่าไม่สอดคล้องกัน

เวอร์ชั่นซอฟต์แวร์ควบคุมฟังก์ชันที่มีอยู่ของสปินเดิล ชุดปารามิเตอร์ และรายละเอียดโปรโตคอลการสื่อสารกับ CNCฟังก์ชันที่มีในเวอร์ชั่นหนึ่งอาจไม่มีอยู่ หรืออาจมีพฤติกรรมที่แตกต่างกันในเวอร์ชั่นอื่น.

นอกจากนี้ the CNC's spindle parameters are set for a specific software version — loading the wrong version into the machine's SPM installation produces parameter mismatches that generate alarms or cause the spindle to operate incorrectly even if the alarm is cleared.

ไม่มีการปรับเปลี่ยนสนามในการแปลงระหว่างเวอร์ชั่น; หลังท้ายที่ถูกต้องจะต้องมาจากแหล่ง

Q4: PSM อะไรที่จําเป็นต้องใช้ในการขับเคลื่อนระบบที่รวม A06B-6088-H230?

SPM-30 ใช้พลังงาน 35kW ที่กําลังเต็ม บวกความต้องการของบัส DC ของโมดูลแกน SVM ทั้งหมดในสตัค โดยทั่วไปทั้งหมด 415kW สําหรับเครื่องสาม-สี่แกนความต้องการสูงสุดรวมกัน กําหนดระดับ PSM ขั้นต่ํา.

เครื่องจักรที่มี SPM-30 และสามโมดูล SVM รวมทั้งสิ้น 10kW จําเป็นต้องมี PSM ที่มีค่าเฉพาะอย่างน้อย 45kW สูงสุด ซึ่งตกอยู่ในประเภท PSM-37 หรือ PSM-45 (ชุด A06B-6087 หรือเทียบเท่า)

การลดระดับของ PSM สร้างสัญญาณเตือนความแรงดันลด (AL-04) ระหว่างการเร่งสปินด์รวมกับการเคลื่อนไหวแกน

Q5: โมดูล H230 มีความกว้าง 150 มิลลิเมตร

ความกว้าง 150 มิลลิเมตรต้องการพื้นที่รถไฟที่ไม่กักขวาง 150 มิลลิเมตรในราคการติดตั้งเครื่องขยายอัลฟ่า

ในความกว้างนี้ โมดูลมักจะวางอยู่ด้านหนึ่งของรถไฟขยายเสียง เพื่อลดการขัดแย้งกับโมดูล SVM ติดเคียง

การนําสายเคเบิลสําหรับสายเชื่อมต่อการออกของมอเตอร์ 133A ต้องการสายนําขนาดใหญ่กว่าสายไฟมอเตอร์ SVM ที่เบากว่าและจุดเชื่อมต่อบล็อคปลายทางต้องมีการ torqued ตามรายละเอียด การเชื่อมต่อที่คล่องแคล่วที่ 133A สร้างความร้อนความต้านทานที่สําคัญที่เร่งการทําลายปลายทาง.
