| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | A06B-6078-H206 |

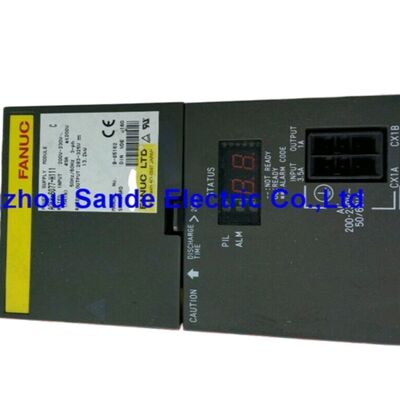

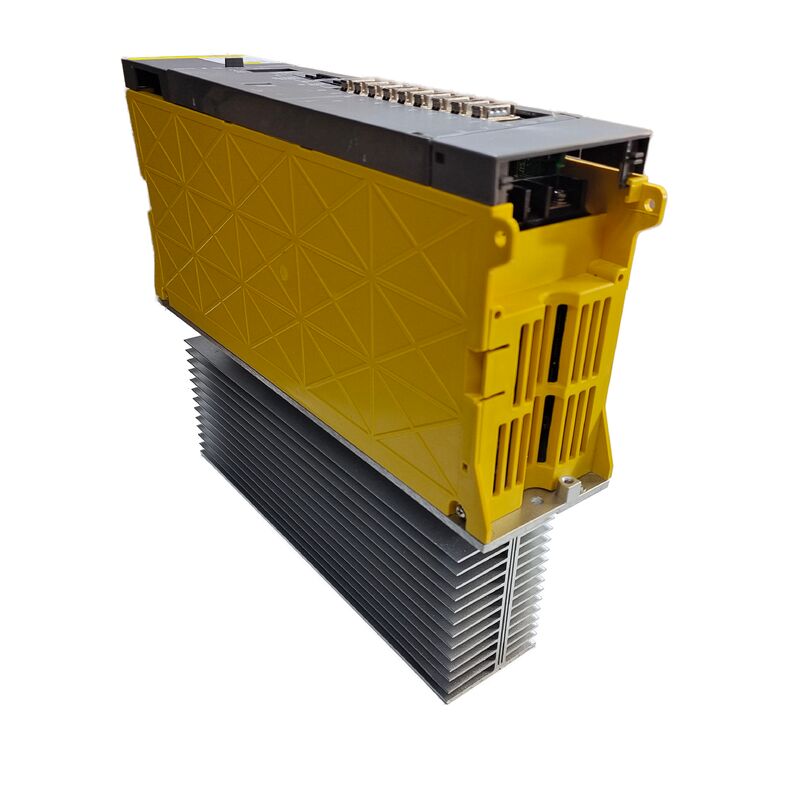

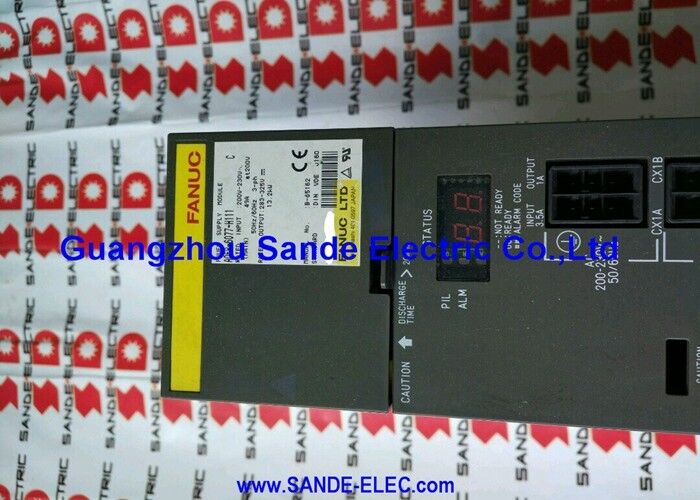

The Fanuc A06B-6078-H206 เป็นโมดูลแอมพลิฟายเออร์สปินเดิลซีรีส์ Alpha รุ่นแรก รหัส SPM-5.5 จากตระกูลแอมพลิฟายเออร์สปินเดิล A06B-6078 ของ Fanuc
ในฐานะโมดูลสปินเดิลขนาดกะทัดรัดระดับ 5.5kW โมดูลนี้ได้รับการพัฒนาขึ้นสำหรับสถานการณ์การติดตั้งเฉพาะสองแบบ: เป็นไดรฟ์สปินเดิลหลักบนเครื่องมือเครื่องจักร CNC ขนาดเล็ก และเป็นแอมพลิฟายเออร์สปินเดิลรองหรือสปินเดิลย่อยบนศูนย์กลางเครื่องจักรแบบสองสปินเดิลและศูนย์กลางการกลึงที่ความต้องการพลังงานของสปินเดิลย่อยไม่มากนักเมื่อเทียบกับสปินเดิลหลัก
ซีรีส์ A06B-6078 มีบทบาทสำคัญในประวัติศาสตร์แอมพลิฟายเออร์ Alpha ของ Fanuc ในฐานะแพลตฟอร์ม Alpha รุ่นแรก
สถาปัตยกรรมนี้ได้นำเสนอระบบ PSM/SVM/SPM แบบรวมก่อนที่จะมีการปรับปรุง HRV ที่มีความละเอียดสูงขึ้นในซีรีส์ A06B-6082, A06B-6088 และ A06B-6102 ในภายหลัง PSM ให้บัส DC ร่วมกัน โมดูล SVM จัดการไดรฟ์แกนเซอร์โว และ SPM จัดการสปินเดิล — ทั้งหมดดึงพลังงานจากรางแอมพลิฟายเออร์เดียวกัน
A06B-6078-H206 เข้ากันได้ดีกับสถาปัตยกรรมนี้ โดยจับคู่กับโมดูล SVM ซีรีส์ A06B-6079 บนรางเดียวกันในเครื่องจักรยุคเดียวกัน
ขนาดโมดูล 66.8 × 70 มม. มีขนาดกะทัดรัดสำหรับไดรฟ์สปินเดิล 5.5kW
ปรัชญาการออกแบบโมดูลไดรฟ์แบบรวมของ Fanuc ทำให้มีขนาดเล็ก ทำให้สามารถติดตั้งเป็นแอมพลิฟายเออร์สปินเดิลย่อยในตู้ที่ครอบครองโดยไดรฟ์สปินเดิลหลักและโมดูลแกนอยู่แล้ว — โดยไม่ต้องใช้ส่วนตู้เฉพาะสำหรับอิเล็กทรอนิกส์สปินเดิลรอง
| พารามิเตอร์ | ค่า |
|---|---|
| รุ่นโมดูล | SPM-5.5 |
| อินเทอร์เฟซ | Type 1 (Alpha รุ่นแรก) |
| ซีรีส์กำลังไฟ | 200VAC (แรงดันไฟฟ้ามาตรฐาน) |
| ขั้วต่อ Feedback | JY2 และ JY4 |
| ขนาด | 66.8 × 70 × 163.5 มม. |
| แหล่งพลังงาน | บัส DC ร่วม Alpha PSM |
| รุ่น Suffix | #H500, #H501 |
| SVM ที่เข้ากันได้ | ซีรีส์ A06B-6079 |
| PSM ที่เข้ากันได้ | Alpha PSM รุ่นแรก |
อินเทอร์เฟซ Type 1 บน A06B-6078-H206 เชื่อมต่อกับ CNC ผ่านอินเทอร์เฟซอนุกรมสปินเดิล ทำให้ฟังก์ชันสปินเดิลขั้นสูงที่กำหนดความสามารถของสปินเดิล Alpha รุ่นแรก: Cs contouring, rigid tapping, spindle synchronisation และ orientation Feedback จะมาถึงไดรฟ์ผ่านขั้วต่อ JY2 และ JY4 ซึ่งส่งสัญญาณตัวเข้ารหัสตำแหน่งมอเตอร์สปินเดิลและอินพุตตัวตรวจสอบอุณหภูมิ
การจัดเรียง Feedback แบบ JY2/JY4 นี้เฉพาะสำหรับไดรฟ์สปินเดิลอินเทอร์เฟซ Type 1 และทำให้ A06B-6078-H206 แตกต่างจากแอมพลิฟายเออร์สปินเดิลอินเทอร์เฟซ Type 2, Type 3 และ Type 4 ซึ่งใช้การจัดเรียงขั้วต่อและชุดพารามิเตอร์ที่แตกต่างกัน
H206 ไม่สามารถใช้ร่วมกับประเภทอินเทอร์เฟซรุ่นหลังเหล่านี้ได้ — เครื่องจักรที่ออกแบบมาสำหรับแอมพลิฟายเออร์สปินเดิล Type 2/3/4 ไม่สามารถใช้ H206 เป็นตัวทดแทนได้หากไม่มีการแปลงอินเทอร์เฟซ
ขั้วต่อ JY2 ส่ง Feedback ตัวเข้ารหัสตำแหน่งของมอเตอร์สปินเดิล — สัญญาณตำแหน่งและความเร็วที่ไดรฟ์ใช้สำหรับการควบคุมความเร็วและสำหรับการควบคุมตำแหน่งในโหมดเซอร์โวระหว่างการทำงานแบบ rigid tapping และแกน Cs
JY4 ส่งสัญญาณความร้อนเกินจากเทอร์มิสเตอร์ที่ฝังอยู่ในมอเตอร์ ให้สัญญาณอินพุตป้องกันความร้อนที่กระตุ้นการเตือน AL-01 ก่อนที่ขดลวดจะเสียหาย
คลาสกำลังต่อเนื่อง 5.5kW ทำให้ SPM-5.5 อยู่ต่ำกว่าโมดูลสปินเดิลหลักของศูนย์กลางเครื่องจักรการผลิตส่วนใหญ่ ซึ่งโดยทั่วไปใช้ไดรฟ์สปินเดิล 7.5kW ถึง 30kW สำหรับสปินเดิลย่อยบนศูนย์กลางการกลึง CNC แบบสองสปินเดิล สปินเดิลรองจะดำเนินการ (การเจาะด้านหลัง การกลึง การเกลียว) ที่ระดับกำลังที่ไม่ค่อยต้องการความจุเต็มของสปินเดิลหลัก
SPM-5.5 เป็นโมดูลที่ระบุถูกต้องสำหรับการใช้งานนี้โดยไม่ต้องเสียค่าใช้จ่ายและขนาดของแอมพลิฟายเออร์สปินเดิลที่ใหญ่กว่า
บนเครื่องมือเครื่องจักร CNC ขนาดเล็ก — VMC ขนาดกะทัดรัด เครื่องเจาะและต๊าป และเครื่องจักร CNC พิเศษ — SPM-5.5 ทำหน้าที่เป็นไดรฟ์สปินเดิลหลักเมื่ออัตราการกำจัดวัสดุและขนาดเครื่องมือของแอปพลิเคชันอยู่ในงบประมาณกำลังสปินเดิลต่อเนื่อง 5.5kW
คำถามที่ 1: อะไรคือความแตกต่างระหว่างรุ่น #H500 และ #H501 ใน A06B-6078-H206?
ทั้งสองรุ่นเป็นโมดูลสปินเดิลอินเทอร์เฟซ Type 1 SPM-5.5 ที่มีขั้วต่อ Feedback JY2/JY4 เหมือนกันและมีความสามารถในการทำงานเหมือนกัน
#H500 และ #H501 ระบุการแก้ไข PCB เล็กน้อยหรือข้อกำหนดตลาดภูมิภาค
ในการใช้งานทดแทนส่วนใหญ่ สามารถใช้แทนกันได้ ในการสั่งซื้อ โปรดระบุเวอร์ชัน Suffix ให้กับซัพพลายเออร์ของคุณ — แม้ว่าโดยทั่วไปจะสามารถใช้แทนกันได้ แต่ความแตกต่างของเฟิร์มแวร์พารามิเตอร์ระหว่างเวอร์ชันอาจต้องมีการปรับเปลี่ยนเป็นครั้งคราว
คำถามที่ 2: สามารถเปลี่ยน A06B-6078-H206 ด้วย A06B-6082-H206 SPM-5.5 จากซีรีส์รุ่นที่สองได้หรือไม่?
A06B-6082 เป็นโมดูลสปินเดิล Alpha รุ่นที่สองพร้อมการควบคุมสปินเดิล HRV ที่ปรับปรุงแล้ว ทั้งสองรุ่นมีรหัสโมเดล SPM เดียวกันและพิกัดไฟฟ้าใกล้เคียงกัน แต่แตกต่างกันในสถาปัตยกรรม PCB ควบคุมและความเข้ากันได้ของพารามิเตอร์ CNC
การแทนที่ระหว่างรุ่นต้องตรวจสอบความเข้ากันได้ของ CNC และชุดพารามิเตอร์ — ไม่ใช่การสลับโดยตรงเสมอไป
ปรึกษาเอกสารความเข้ากันได้ของแอมพลิฟายเออร์สปินเดิล Fanuc หรือผู้ให้บริการที่ผ่านการรับรองก่อนที่จะพยายามแทนที่ข้ามรุ่นบนเครื่องจักรการผลิต
คำถามที่ 3: รหัสแจ้งเตือน CNC ใดที่บ่งชี้ถึงข้อผิดพลาดกับ A06B-6078-H206?
การแจ้งเตือนสปินเดิลจะปรากฏบนจอแสดงผล CNC เป็นหมายเลข SP-xxx AL-09 (เซมิคอนดักเตอร์กำลังความร้อนเกิน) บ่งชี้ถึงความผิดพลาดทางความร้อน — ตรวจสอบว่าพัดลมระบายความร้อนของโมดูลกำลังทำงานอยู่ก่อน AL-12 (กระแสเกินบัส DC) มักจะตามมาด้วยการเสื่อมสภาพของฉนวนขดลวดมอเตอร์สปินเดิลและชี้ไปที่ส่วนเอาต์พุตของไดรฟ์
AL-03 (ฟิวส์บัส DC ขาด) และ AL-04 (ฟิวส์อินพุตขาด) บ่งชี้ถึงความล้มเหลวของส่วนประกอบภายในไดรฟ์
AL-01 (มอเตอร์ความร้อนเกิน) และ AL-02 (ความเบี่ยงเบนความเร็วเกิน) มักจะชี้ไปที่มอเตอร์หรือ Feedback ของมอเตอร์มากกว่าไดรฟ์ ไฟ LED แจ้งเตือนจะสว่างขึ้นเมื่อมีการแจ้งเตือนใดๆ — ต้องอ่านหมายเลขเฉพาะจากจอแสดงผล CNC
คำถามที่ 4: สถาปัตยกรรม Alpha รุ่นแรกคืออะไร และเหตุใดจึงสำคัญสำหรับอะไหล่?
Alpha รุ่นแรกหมายถึงตระกูลโมดูล PSM A06B-6077, SVM A06B-6079 และ SPM A06B-6078 ซึ่งเป็นระบบไดรฟ์ Alpha แบบรวมดั้งเดิมของ Fanuc
โมดูลเหล่านี้ใช้สถาปัตยกรรมบัส DC ร่วมกันและรุ่นอินเทอร์เฟซ PWM
เครื่องจักรที่สร้างด้วยโมดูลสปินเดิล A06B-6078 จะมีโมดูล PSM และ SVM รุ่นแรกที่เข้ากันได้ — การเปลี่ยน SPM เพียงอย่างเดียวด้วยโมดูลรุ่นหลังอาจต้องมีการอัปเกรด PSM หรือ SVM ขึ้นอยู่กับความเข้ากันได้ของอินเทอร์เฟซและบัส การรักษาความสอดคล้องของรุ่นในกองแอมพลิฟายเออร์เป็นกลยุทธ์การเปลี่ยนที่ปลอดภัยที่สุด
คำถามที่ 5: มีตัวเลือกการบริการใดบ้างสำหรับ A06B-6078-H206 ที่ชำรุด?
การแลกเปลี่ยนเป็นตัวเลือกที่ปฏิบัติได้มากที่สุด: จัดหาโมดูลที่ชำรุดให้กับศูนย์บริการ และรับเครื่องที่ผ่านการทดสอบและรับประกันแล้ว
การซ่อมแซมระดับส่วนประกอบมีให้สำหรับข้อผิดพลาดในส่วนเอาต์พุตทรานซิสเตอร์ พัดลมระบายความร้อน และฟิวส์ภายใน — ชิ้นส่วนบริการเหล่านี้หมุนเวียนในตลาดซ่อมแซมและจะถูกเปลี่ยนระหว่างการปรับสภาพโมดูล
PCB ภายใน H206 ไม่ได้จำหน่ายแยกต่างหากโดย Fanuc แต่ศูนย์บริการเฉพาะทางจะมีสต็อกไว้เพื่อการบริการ
ยูนิตที่ได้รับการบริการอย่างถูกต้องทั้งหมดควรได้รับการทดสอบภายใต้ภาระบนการกำหนดค่าทดสอบ Fanuc PSM/SVM ด้วยมอเตอร์สปินเดิล Alpha ที่เหมาะสมก่อนจัดส่ง
