| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | A06B-0114-B075 |

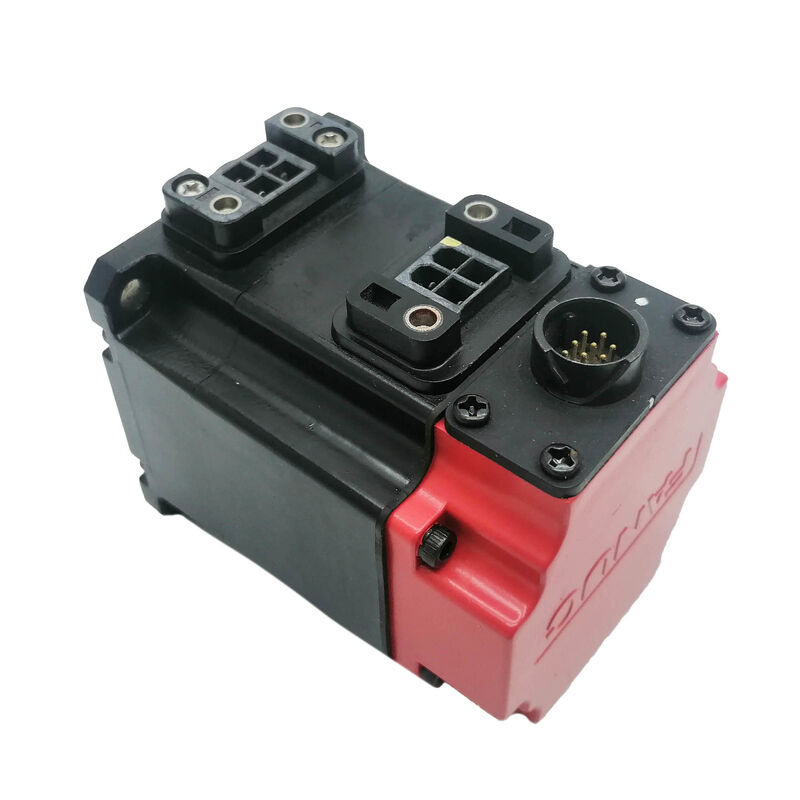

หมายเลขชิ้นส่วน: A06B-0114-B075
ผู้ผลิต: FANUC Corporation (ญี่ปุ่น)
ประเภทผลิตภัณฑ์: AC Brushless Servo Motor — BM Series
รุ่นมอเตอร์: BM0.4/4000
A06B-0114-B075 คือ FANUC BM0.4/4000 — มอเตอร์เซอร์โวไร้แปรงถ่าน AC ขนาดกะทัดรัดความเร็วสูงจากซีรีส์ BM ด้วยความเร็วรอบที่กำหนด 4,000 รอบต่อนาทีและกำลังขับ 0.13 กิโลวัตต์ จึงเหมาะสำหรับแกนเซอร์โวสำหรับงานเบาบนเครื่องมือเครื่องจักร CNC ขนาดเล็ก เครื่องวัดพิกัด และอุปกรณ์อัตโนมัติที่ต้องการมอเตอร์ขนาดกะทัดรัดพร้อมการป้อนกลับจากเอ็นโค้ดเดอร์ที่เชื่อถือได้
ซีรีส์ BM เป็นรุ่นก่อนหน้าของ Alpha generation ของ FANUC และถูกนำไปใช้อย่างแพร่หลายในระบบ CNC Series 0, 3 และ 6 เครื่องจักรที่สร้างขึ้นบนแพลตฟอร์มเหล่านี้ยังคงให้บริการในหลายโรงงาน และ A06B-0114-B075 ยังคงถูกจัดหาเป็นรายการบำรุงรักษาสำหรับฐานที่ติดตั้งเหล่านั้น
เอ็นโค้ดเดอร์ BA64B เป็นเอ็นโค้ดเดอร์แบบ Incremental ในตัว — 64 ช่วงสัญญาณต่อการหมุนหนึ่งรอบ ประมวลผลโดยอินเทอร์เฟซเซอร์โวของ CNC เพื่อให้การป้อนกลับตำแหน่งและความเร็ว บนเครื่องจักรที่ใช้การควบคุม FANUC Series 0 หรือ 3 ไดรฟ์เซอร์โวจะตีความสัญญาณนี้โดยตรงผ่านการ์ดควบคุมแกน
เพลาตรงพร้อมร่องลิ่มที่ผลิตขึ้นให้การขับเคลื่อนแรงบิดที่แน่นอนไปยังส่วนประกอบที่เชื่อมต่อ ต่างจากการเชื่อมต่อแบบหนีบด้วยแรงเสียดทาน การจัดเรียงร่องลิ่มไม่จำเป็นต้องขันให้แน่นเป็นระยะๆ และจะไม่ลื่นภายใต้การโหลดแบบย้อนกลับหรือการสั่นสะเทือนตลอดอายุการใช้งานของมอเตอร์
| พารามิเตอร์ | ค่า |
|---|---|
| หมายเลขชิ้นส่วน | A06B-0114-B075 |
| รุ่นมอเตอร์ | BM0.4/4000 |
| แรงบิดที่กำหนด | 0.4 Nm |
| กำลังขับที่กำหนด | 0.13 kW |
| ความเร็วรอบที่กำหนด | 4,000 rpm |
| กระแสไฟที่กำหนด | 2.7 A |
| แรงดันไฟฟ้า | 31V, 3 เฟส |
| เอ็นโค้ดเดอร์ | BA64B (Incremental) |
| เพลา | ตรง + ร่องลิ่ม |
| แหล่งกำเนิด | ญี่ปุ่น |
คำถามที่ 1: A06B-0114-B075 เข้ากันได้กับระบบ FANUC CNC ใดบ้าง?
มอเตอร์ซีรีส์ BM ได้รับการออกแบบมาสำหรับระบบ FANUC Series 0, 3 และ 6 CNC ที่ใช้อินเทอร์เฟซเซอร์โวแบบอนาล็อกหรือแบบอนุกรมรุ่นแรก ยืนยันว่าไดรฟ์เซอร์โวและรุ่น CNC ตรงตามข้อกำหนดอินเทอร์เฟซของมอเตอร์ BM — เครื่องขยายสัญญาณเซอร์โวซีรีส์ Alpha รุ่นใหม่กว่าใช้โปรโตคอลการป้อนกลับมอเตอร์ที่แตกต่างกัน
คำถามที่ 2: เอ็นโค้ดเดอร์ BA64B แสดงสัญญาณเตือนการป้อนกลับบน CNC เป็นอันดับแรกที่ต้องเปลี่ยนหรือไม่?
ไม่. ตรวจสอบขั้วต่อเอ็นโค้ดเดอร์ที่มอเตอร์และไดรฟ์เซอร์โวก่อนเพื่อหาหน้าสัมผัสหลวม การกัดกร่อน หรือขาที่เสียหาย จากนั้นตรวจสอบสายเคเบิลเอ็นโค้ดเดอร์เพื่อหาความเสียหายตลอดความยาว สายเคเบิลและข้อผิดพลาดของขั้วต่อจะสร้างสภาวะสัญญาณเตือนเหมือนกับเอ็นโค้ดเดอร์ที่ล้มเหลว เปลี่ยนเอ็นโค้ดเดอร์ (หรือมอเตอร์) หลังจากตัดปัญหาเกี่ยวกับสายเคเบิลและขั้วต่อออกแล้วเท่านั้น
คำถามที่ 3: ร่องลิ่มจำเป็นหรือไม่ หรือสามารถใช้ฮับแบบหนีบด้วยแรงเสียดทานกับเพลาตรงได้หรือไม่?
ฮับแบบหนีบด้วยแรงเสียดทานเข้ากันได้ทางกลกับเพลาตรง อย่างไรก็ตาม ที่ความเร็ว 4,000 รอบต่อนาทีพร้อมการย้อนกลับบ่อยครั้ง การหนีบด้วยแรงเสียดทานจะต้องขันให้แน่นอย่างถูกต้องเมื่อติดตั้งและตรวจสอบเป็นระยะๆ ร่องลิ่มให้เส้นทางการขับเคลื่อนที่แน่นอนกว่า หากส่วนประกอบที่ขับเคลื่อนมีรูร่องลิ่มอยู่แล้ว ให้ใช้ลิ่ม หากไม่มี การกำหนดค่าใดๆ ก็ตามจะยอมรับได้ ตราบใดที่การหนีบได้รับการบำรุงรักษาอย่างถูกต้อง
คำถามที่ 4: เพลาของมอเตอร์ A06B-0114-B075 มีการสั่นหลังจากเกิดอุบัติเหตุ สามารถซ่อมแซมเพลาได้หรือไม่?
การเปลี่ยนเพลาในมอเตอร์ซีรีส์ BM เป็นบริการพิเศษที่นำเสนอโดยบริษัทซ่อมมอเตอร์ที่ผ่านการรับรองจาก FANUC หากขดลวดสเตเตอร์และเอ็นโค้ดเดอร์ยังคงสภาพเดิม การซ่อมแซมหรือเปลี่ยนเพลามักจะคุ้มค่ากว่าการจัดหามอเตอร์ทดแทน — โดยเฉพาะอย่างยิ่งสำหรับชิ้นส่วนที่เลิกผลิตซึ่งมีจำนวนสำรองจำกัด
คำถามที่ 5: A06B-0114-B075 มาจากที่ไหน?
มอเตอร์ FANUC ซีรีส์ BM มีจำหน่ายผ่านตลาดอะไหล่ CNC อุตสาหกรรม — สินค้าคงคลังจากเครื่องจักรที่ปลดประจำการและหน่วยที่ได้รับการปรับปรุงใหม่ที่ผ่านการทดสอบจากบริษัทซ่อมมอเตอร์ ยืนยันว่าสภาพของเอ็นโค้ดเดอร์และเพลาได้รับการตรวจสอบก่อนยอมรับหน่วยที่ใช้แล้ว
