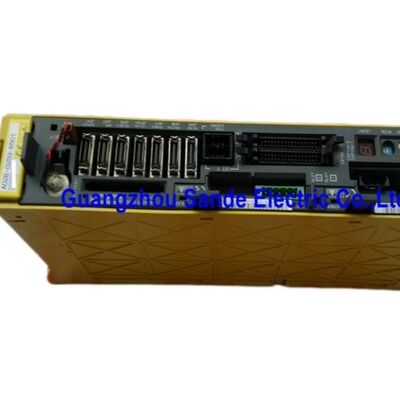

FANUC A06B-6080-H301 หน่วยเซอร์โว

เมื่อคําว่า "โมดูล" รายละเอียดสําคัญ

ผู้คนที่ค้นหาส่วนประกอบ FANUC servo บางครั้งใช้คําว่า "amplifier" "driver" และ "module"A06B-6080-H301, คําว่า "โมดูล" มีความหมายเฉพาะเจาะจงซีรี่ย์ 6080 ได้ถูกออกแบบขึ้นรอบสถาปัตยกรรมการขับเคลื่อน servo แบบโมดูล, แทนที่หน่วยแต่ละหน่วยจะจัดเรียงระดับพลังงานอิสระของตัวเอง

ความแตกต่างนี้มีความสําคัญในระยะการเปลี่ยน A06B-6080-H301 ไม่ใช่เครื่องขับแบบอิสระที่มีเครื่องปรับตรงและบัส DC ของตัวเองมันทํางานพร้อมกับหน่วยพลังงาน FANUC (PSM) ภายในตู้ servo เดียวกัน.ถ้าคุณสั่งเปลี่ยน โมดูลตัวมันเองคือสิ่งที่คุณต้องการ

ภาพ ภาพ ภาพ ภาพ

ซีรี่ย์ 6080: โมดูเลอร์โดยการออกแบบ

ซีรีย์ 6080 ของ FANUC เป็นการเปลี่ยนแปลงทางสถาปัตยกรรมที่สําคัญในวิธีการที่ระบบการขับเคลื่อน servo ถูกบรรจุไว้สําหรับเครื่องมือ CNC แทนที่จะมอบเครื่องขยายเสียงที่ครอบคลุมตัวของแต่ละกลุ่มแกนวิธีการ 6080 ใช้โมดูลปัสดุพลังงานกลางคู่กับโมดูลการขับเคลื่อน servo แตกต่างกัน แต่ละส่วนรับผิดชอบสําหรับกลยุทธ์ควบคุมแกนของตัวเอง แต่ดึงพลังงานจาก PSM ที่ร่วมกัน.

โทโปโลยีแบบโมดูลนี้มีข้อดีจริงในระบบหลายแกนขนาดใหญ่: ความสามารถในการปรับขนาดง่ายขึ้น การวินิจฉัยความผิดพลาดที่เรียบง่ายขึ้น (การล้มเหลวของโมดูลไม่ทําให้พื้นฐานพลังงานล้มเหลว)และการจัดวางตู้ที่เรียบร้อยมากขึ้นมันกลายเป็นพื้นฐานสําหรับวิธีการ FANUC สร้างระบบ servo ในช่วงปลายปี 1990 และช่วงต้นปี 2000 และจํานวนมากของอุปกรณ์เหล่านี้ยังคงใช้งานอย่างเป็นกองการในวันนี้

รายการH301 ในครอบครัว 6080จัดการสามแกน servo จากห้องโครงการโมดูลเดียว สามแกนการเคลื่อนไหว CNC ที่ประสานกัน ✓ โดยทั่วไป X, Y และ Z บนศูนย์แปรรูปเมื่อหน่วยที่ต้องการเปลี่ยน, H301 เป็นชิ้นที่ต้องการ

การเข้าใจสภาพแวดล้อมของตู้โมดูล

ก่อนที่จะสั่งมันช่วยที่จะเข้าใจที่ A06B-6080-H301 ใส่ในระบบขับเคลื่อนใหญ่:

โมดูล 6080 ติดต่อกับตู้ servo ที่ยังมี FANUC PSM (Power Supply Module) และอาจมีโมดูลแกนอื่น ๆPSM จัดการการแปลง AC-to-DC และการทํางานฟรีเครมฟื้นฟูสําหรับกระเป๋าทั้งหมดโมดูล H301 รับพลังงานบัส DC จาก PSM และจัดการอย่างอิสระการควบคุมปัจจุบัน, การประมวลผลการตอบสนองตําแหน่ง, และการสลับมอเตอร์สําหรับสามแกนที่ได้รับการกําหนด

เมื่อวินิจฉัยความผิดพลาดของเซอร์โวในระบบประเภทนี้ ขั้นตอนแรกคือการกําหนดว่าความผิดพลาดมาจาก PSM หรือในโมดูลแกนเฉพาะความผิดพลาด PSM ปกติจะกระทบทุกแกนพร้อมกัน. ความผิดพลาดของโมดูลมักจะเฉพาะแกนหรือจํากัดกับแกนที่แบ่งปันโมดูลนั้น หากเครื่องของคุณแสดงสัญญาณเตือน servo บนแกนเพียงสามแกนและแกนเหล่านั้นตรงกับ H301โมดูลเองกลายเป็นจุดสําคัญของการสืบสวน.

สต็อกใหม่และมือสอง ✅ ที่มีอยู่ตอนนี้

สภาพทั้งคู่ถูกจัดเก็บไว้ตามความพร้อมในเวลาจริง เนื่องจากซีรีส์ 6080 ได้ถูกนําไปใช้อย่างแพร่หลายในศูนย์แปรรูป CNC ขนาดกลางและขนาดใหญ่ จากผู้ผลิตเครื่องยนต์ใหญ่ของญี่ปุ่นและยุโรปหน่วยที่ใช้แล้วที่มาจากระบบที่ถอดรหัสหรือปรับปรุงใหม่ สามารถเข้าถึงได้ค่อนข้างง่าย และหลายหน่วยยังคงอยู่ในสภาพการทํางานที่ดี.

หน่วยใหม่มีการรับประกันครบ 12 เดือน และเป็นตัวเลือกที่ถูกต้อง เมื่อเครื่องที่เกี่ยวข้องเป็นสิ่งสําคัญ การทํางานรอบการผลิตที่ต้องการ หรือเมื่อคุณต้องการความมั่นใจสูงสุดในการเปลี่ยนหน่วยที่ใช้มีการรับประกัน 3 เดือน และเป็นตัวเลือกที่ใช้ได้สําหรับสินค้าสํารอง เครื่องจักรที่ใช้งานน้อย หรือสถานการณ์การบํารุงรักษาที่มีความรู้สึกต่องบประมาณ

ระดับของสต็อคสําหรับโมดูล FANUC ที่เก่าแก่สามารถเปลี่ยนแปลงได้อย่างรวดเร็ว ยืนยันความพร้อมก่อนที่จะเสร็จสิ้นการสั่งซื้อของคุณ

วิธีการชําระเงินและการจัดส่ง

การชําระเงินที่ยอมรับ:การโอนเงินทางธนาคาร (T / T) สําหรับมูลค่าการสั่งซื้อใด ๆ ไม่มีค่าธรรมเนียมเพิ่มเติม PayPal สําหรับการสั่งซื้อสูงสุด 500 ดอลลาร์สหรัฐอเมริกา ค่าบริการประมาณ 3.9 ₹ 4.4% Western Union สําหรับมูลค่าการสั่งซื้อใด ๆ

สถานี:ภายใน 2-4 วันทําการหลังจากการยืนยันการชําระเงิน, ผ่าน DHL หรือ FedEx ไปยังจุดหมายปลายทางนานาชาติส่วนใหญ่. ผู้ซื้อในภูมิภาคที่มีการเข้าถึงการส่งสื่อจํากัดควรติดต่อเราก่อนการสั่งซื้อ.,ภาษีการนําเข้าและค่าบริการเป็นความรับผิดชอบของผู้ซื้อ

คุ้มครองการรับประกัน ✅ชัดเจนและตรงไปตรงมา

หน่วยใหม่:การรับประกัน 12 เดือนตั้งแต่วันจัดส่งการรับประกัน 3 เดือนตั้งแต่วันจัดส่ง

การรับประกันใช้กับความผิดปกติในการทํางานในสภาพการติดตั้งและการใช้งานปกติ ไม่ครอบคลุมความเสียหายทางกายภาพที่เกิดขึ้นหลังจากการจัดส่งความผิดพลาดที่เกิดจากสายไฟหรือการตั้งค่าปารามิเตอร์ที่ผิด, หรือความเสียหายจากสภาพการทํางานที่อยู่นอกจากมาตรฐานการใช้งานของโมดูล

การคืนสินค้าถูกยอมรับสําหรับสินค้าที่ได้รับความเสียหายหรือไม่ตามคําอธิบาย รายงานในวันเดียวกันหรือวันทําการถัดไปหลังจากได้รับอุปกรณ์ที่ไม่ทํางานที่แจ้งภายใน 4 วันหลังจากการจัดส่งยังมีสิทธิได้รับการคืนหรือเปลี่ยน. การเปลี่ยนใจและการซื้อสินค้าที่ผิดพลาดถูกยกเว้น ทุกหน่วยที่คืนต้องมีสัญลักษณ์การรับประกันเดิม ไม่ปรับเปลี่ยนและไม่เปลี่ยนแปลง

การใช้งานเครื่องจักรทั่วไป

A06B-6080-H301 มักจะเกี่ยวข้องกับ:

• ศูนย์แปรรูป CNC ขนาดกลางถึงขนาดใหญ่ที่ใช้เครื่องควบคุม FANUC ซีรีส์ 16i, 18i หรือ 21i พร้อมตู้ขับเคลื่อน servo แบบโมดูล
• ศูนย์แปรรูปแบบ 5 แกน ที่มีโมดูลหลายแบบ 6080 ครอบคลุมกลุ่มแกนที่แตกต่างกัน
• ศูนย์หมุนและเครื่องหมุนโรงงานที่มีเครื่อง FANUC พร้อมระบบซอร์โวหลายแกนที่ซับซ้อน
• โรบอตอุตสาหกรรมและระบบการผลิตที่ยืดหยุ่นที่สถาปัตยกรรมโมดูล 6080 ได้รับการนํามาใช้โดยผู้บูรณาการระบบ
• อุปกรณ์การผลิตภัณฑ์หนักในอุปกรณ์รถยนต์, ท้องอากาศ และอุปกรณ์วิศวกรรมความแม่นยํา

คํา ถาม ที่ ถาม บ่อย

Q1: ความแตกต่างระหว่าง FANUC "เซอร์โวโมดูล" เช่น A06B-6080-H301 และ "เซอร์โวแอมพลิเฟอร์" จากซีรีส์ 6090 หรือ 6093 คืออะไร?

ความแตกต่างที่สําคัญอยู่ที่โครงสร้างพลังงาน Servo amplifiers in the 6090 and 6093 series are largely self-contained units with their own power supply stages — they receive AC input and handle the full conversion and motor drive function internally. A06B-6080-H301, ในฐานะส่วนหนึ่งของชุดโมดูล 6080, เป็นโมดูลการขับเคลื่อนที่พึ่งพาโมดูลปายพลังงาน FANUC (PSM) ที่แยกสําหรับพลังงานบัส DC ของมันH301 รับมือการควบคุม servo และระดับการออกสําหรับสามแกนหมายความว่าคุณเพียงแค่จําเป็นต้องเปลี่ยนโมดูล H301 ตัวเองเมื่อโมดูลล้มเหลว PSM และส่วนประกอบอื่น ๆ ของตู้ยังคงอยู่ในที่

Q2: เครื่องของฉันมีโมดูลเซอร์โวหลายในตู้ How do I know which one is the A06B-6080-H301?

ใน FANUC Modular Servo Cabinet หน่วยแต่ละหน่วยถูกติดป้ายโดยตรงบนแผ่นหน้าหรือด้านบนของหน่วยด้วยหมายเลขชิ้นเต็มค้นหาโมดูลที่มีฉลากเขียนว่า A06B-6080-H301 และสังเกตการมอบหมายแกนที่มันครอบคลุม. หากสัญลักษณ์ถูกทําลายหรืออ่านไม่ได้ คู่มือการบํารุงรักษาของเครื่องจักรหรือแผนภาพการเชื่อมต่อของตู้ขับเคลื่อน FANUC จะระบุโมดูลใดที่จัดการกับแกนใดตามตําแหน่ง slot

Q3: หน่วย H301 ที่ล้มเหลวหนึ่งหน่วยสามารถทําให้เกิดสัญญาณเตือนได้บนแกนทั้งหมดในเครื่องหรือเพียงบนแกนที่มันควบคุม

A06B-6080-H301 ที่ล้มเหลวจะสร้างสัญญาณเตือนเฉพาะสําหรับสามแกนที่โมดูลควบคุม ส่วนแกนอื่น ๆ ‡ ที่ใช้โดยโมดูลที่แตกต่างกันในตู้เดียวกัน ‡ ควรยังคงไม่ถูกกระทบโดยสมมุติว่าโมดูลพลังงาน (PSM) กําลังทํางานปกติถ้าแกนทั้งหมดระวังพร้อมกัน PSM หรือการกระจายพลังงานบัส DC เป็นแหล่งที่น่าจะเป็นของปัญหาเตือนเฉพาะแกนที่ผนวกให้เรียบร้อยกับกลุ่มสามแกน เป็นตัวชี้วัดที่ชัดเจนกว่ามากว่าโมดูล H301 ที่ตรงกันต้องการความสนใจ.

คําถามที่ 4: ผมจําเป็นต้องวางโปรแกรมใหม่หลังจากเปลี่ยน A06B-6080-H301 ด้วยหน่วยใหม่หรือใช้?

สําหรับการแลกเปลี่ยนโมดูลแบบคล้ายกันโดยตรง ปริมาตรการเซอร์โวถูกเก็บไว้ในเครื่องควบคุม CNC ไม่ใช่ในโมดูลการขับเคลื่อนเองในส่วนใหญ่ของระบบ 6080-seriesนั่นหมายความว่าการเปลี่ยนโมดูล H301 ด้วยตัวเลขชิ้นที่เหมือนกัน ไม่จําเป็นต้องใส่ปริมาตรการเซอร์โวอีกครั้ง, ตราบใดที่ความจําปารามิเตอร์ของตัวควบคุมไม่ได้สูญเสีย. อย่างไรก็ตาม, มันเป็นการปฏิบัติที่ดีเสมอที่จะทําสํารองของปารามิเตอร์ CNC เต็มที่ตั้งก่อนการดําเนินการเปลี่ยนจูงใด ๆ.หากเครื่องทํางานผ่านขั้นตอนการปรับเปลี่ยนอัตโนมัติในการเริ่มต้น, ทําให้สามารถเสร็จสิ้นและตรวจสอบการทํางานของแกน ก่อนที่จะกลับไปผลิต

Q5: มีความเสี่ยงในการสั่งเครื่อง A06B-6080-H301 ที่ใช้แล้วสําหรับเครื่องผลิตที่สําคัญหรือไม่?

ความเสี่ยงสามารถควบคุมได้ แต่เป็นจริง โมดูลที่ใช้งานมีประวัติการใช้งานที่ยังไม่เป็นที่รู้จักอย่างเต็มที่ ความเครียดทางความร้อน ความสับสนของแรงดัน และเวลาการทํางานทั้งหมดส่งผลต่ออายุของส่วนประกอบตลอดเวลาสําหรับเครื่องจักรที่เวลาหยุดทํางานมีค่าใช้จ่ายในการผลิตที่สําคัญหน่วยใหม่ที่มีการรับประกัน 12 เดือน เป็นทางเลือกที่คุ้มกันได้มากขึ้น หน่วยที่ใช้ได้เหมาะสมกับเครื่องจักรที่มีความวิจารณ์ต่ําหรือสถานการณ์ที่ข้อจํากัดด้านงบประมาณเป็นปัจจัยที่แท้จริงในแต่ละกรณี หากหน่วยที่ใช้ได้ถูกติดตั้งและเกิดปัญหาภายใน 4 วันหลังจากการจัดส่ง ภายใต้สภาพการทํางานปกติ การคืนหรือเปลี่ยนมีให้บริการตามนโยบายการรับประกันของเรา
