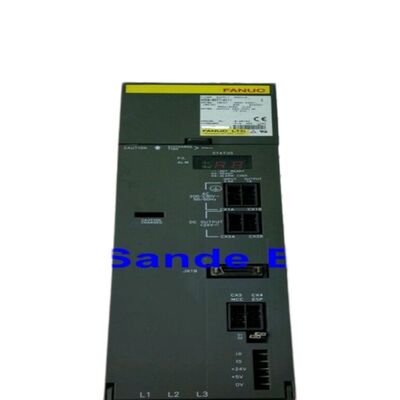

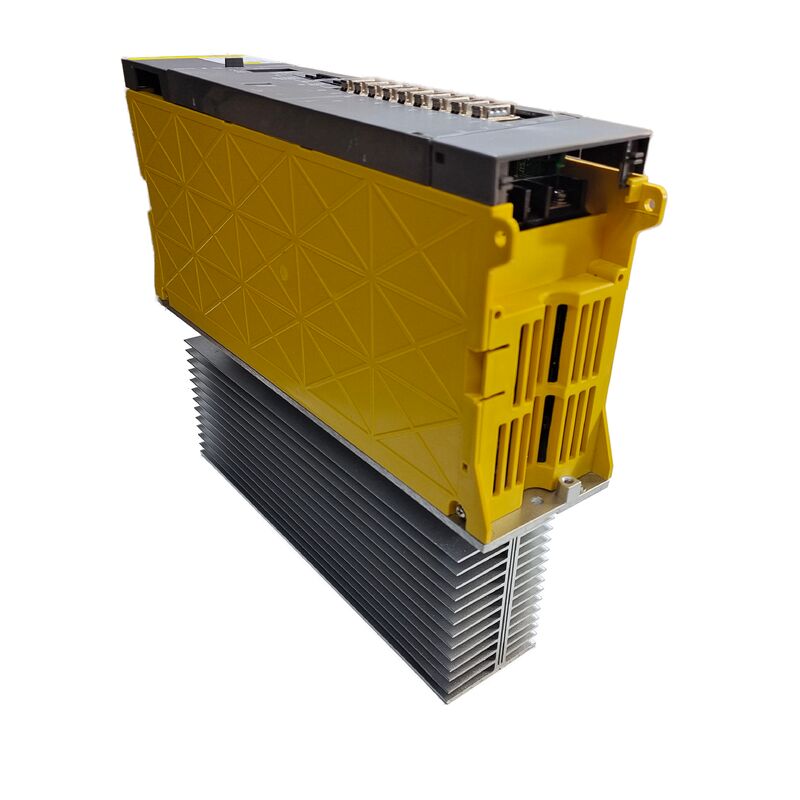

โมดูลปรับกระบอก Fanuc A06B-6078-H206

Fanuc A06B-6078-H206 | โมดูลสปินเดิล Alpha รุ่นแรก — SPM-5.5, อินเทอร์เฟซ Type 1,JY2/JY4 Feedback, PSM-Powered, 200VAC Series

ภาพรวม

The Fanuc A06B-6078-H206 เป็นโมดูลแอมพลิฟายเออร์สปินเดิลซีรีส์ Alpha รุ่นแรกที่เรียกว่า SPM-5.5 จากตระกูลแอมพลิฟายเออร์สปินเดิล A06B-6078 ของ Fanuc

ในฐานะโมดูลสปินเดิลขนาดกะทัดรัดระดับ 5.5kW โมดูลนี้ถูกออกแบบมาสำหรับสถานการณ์การติดตั้งเฉพาะสองแบบ: เป็นไดรฟ์สปินเดิลหลักบนเครื่องจักร CNC ขนาดเล็กที่ความต้องการกำลังสปินเดิลอยู่ในช่วง 3.7–5.5kW อย่างต่อเนื่อง และเป็นแอมพลิฟายเออร์สปินเดิลรองหรือสปินเดิลย่อยบนศูนย์กลางการตัดเฉือนแบบสองสปินเดิลและศูนย์กลางการกลึงที่ความต้องการกำลังของสปินเดิลย่อยนั้นไม่มากนักเมื่อเทียบกับสปินเดิลหลัก

ซีรีส์ A06B-6078 มีตำแหน่งที่โดดเด่นในประวัติศาสตร์แอมพลิฟายเออร์ Alpha ของ Fanuc ในฐานะแพลตฟอร์ม Alpha รุ่นแรก — โมดูลซีรีส์ Alpha ดั้งเดิมที่นำสถาปัตยกรรม PSM/SVM/SPM แบบรวมเข้ามา ก่อนที่การปรับปรุง HRV (High Response Vector) ที่มีความละเอียดสูงกว่าจะปรากฏในซีรีส์ A06B-6082, A06B-6088 และ A06B-6102 ในภายหลัง สถาปัตยกรรมรุ่นแรกนี้มีความสมบูรณ์ในเชิงสถาปัตยกรรม: PSM ให้ DC bus ร่วม, โมดูล SVM จัดการไดรฟ์แกนเซอร์โว และโมดูล SPM จัดการสปินเดิล — ทั้งหมดดึงพลังงานจากบัสเดียวกัน A06B-6078-H206 เป็นส่วนหนึ่งของสถาปัตยกรรมมาตรฐานนี้ โดยติดตั้งควบคู่ไปกับซีรีส์ SVM A06B-6079 บนบัสแอมพลิฟายเออร์เดียวกันในเครื่องจักรยุคเดียวกัน

ขนาดโมดูล 66.8 × 70 มม. มีขนาดกะทัดรัดสำหรับไดรฟ์สปินเดิล 5.5kW — ซึ่งเป็นผลมาจากปรัชญาการออกแบบโมดูลไดรฟ์แบบรวมของ Fanuc

ขนาดโมดูลที่เล็กทำให้สามารถติดตั้งเป็นแอมพลิฟายเออร์สปินเดิลย่อยหรือสปินเดิลรองในตู้ที่บรรจุไดรฟ์สปินเดิลหลักและโมดูลแกนอยู่แล้ว โดยไม่ต้องใช้ส่วนตู้เฉพาะสำหรับอิเล็กทรอนิกส์สปินเดิลรอง

ข้อมูลจำเพาะหลัก

อินเทอร์เฟซ Type 1 และ JY2/JY4 Feedback — สถาปัตยกรรม Alpha รุ่นแรก

อินเทอร์เฟซ Type 1 บน A06B-6078-H206 เชื่อมต่อไดรฟ์สปินเดิลเข้ากับ CNC ผ่านอินเทอร์เฟซอนุกรมสปินเดิล ทำให้สามารถทำงานสปินเดิลขั้นสูงได้ — Cs contouring, rigid tapping, spindle synchronisation, orientation — ซึ่งเป็นคุณสมบัติของสปินเดิล Alpha รุ่นแรก

Feedback จะมาถึงไดรฟ์ผ่านขั้วต่อ JY2 และ JY4 ซึ่งรับสัญญาณตัวเข้ารหัสตำแหน่งมอเตอร์สปินเดิลและอินพุตตัวตรวจสอบอุณหภูมิตามลำดับ

การจัดเรียง feedback แบบ JY2/JY4 นี้เฉพาะเจาะจงสำหรับไดรฟ์สปินเดิลอินเทอร์เฟซ Type 1 (และดั้งเดิม) และเป็นลักษณะการระบุที่สำคัญเมื่อแยกแยะ A06B-6078-H206 จากโมดูลสปินเดิลรุ่นหลัง

แอมพลิฟายเออร์สปินเดิลอินเทอร์เฟซ Type 2, Type 3 และ Type 4 ใช้การจัดเรียงขั้วต่อและชุดพารามิเตอร์ที่แตกต่างกันสำหรับ feedback ตำแหน่ง — H206 ไม่สามารถใช้งานร่วมกับอินเทอร์เฟซประเภทหลังเหล่านี้ได้ และเครื่องจักรที่ออกแบบมาสำหรับแอมพลิฟายเออร์สปินเดิล Type 2/3/4 ไม่สามารถใช้ A06B-6078-H206 เป็นอะไหล่ทดแทนได้โดยตรงหากไม่มีการแปลงอินเทอร์เฟซ

ขั้วต่อ JY2 รับ feedback ตัวเข้ารหัสพัลส์ของมอเตอร์สปินเดิล — สัญญาณตำแหน่งและความเร็วที่ไดรฟ์สปินเดิลใช้สำหรับการควบคุมความเร็วและสำหรับการควบคุมตำแหน่งในโหมดเซอร์โวระหว่างการทำงาน rigid tapping และแกน Cs

ขั้วต่อ JY4 รับสัญญาณความร้อนเกินของมอเตอร์จากเทอร์มิสเตอร์ที่ฝังอยู่ในขดลวดมอเตอร์ ให้ input การป้องกันความร้อนที่กระตุ้นการเตือนความร้อนเกินของมอเตอร์ AL-01 ก่อนที่ขดลวดจะเสียหาย การเชื่อมต่อทั้งสองต้องสมบูรณ์และต่อสายอย่างถูกต้องเพื่อให้ไดรฟ์ทำงานได้อย่างเต็มที่

การใช้งานสปินเดิลย่อยและสปินเดิลรอง

ระดับกำลังต่อเนื่อง 5.5kW ของ SPM-5.5 อยู่ต่ำกว่าโมดูลสปินเดิลหลักของศูนย์กลางการตัดเฉือนการผลิตส่วนใหญ่ ซึ่งโดยทั่วไปใช้ไดรฟ์สปินเดิล 7.5kW ถึง 30kW

ระดับกำลังนี้เหมาะสมสำหรับสปินเดิลย่อยบนศูนย์กลางการกลึง CNC แบบสองสปินเดิล — สปินเดิลย่อยในการกำหนดค่านี้จะรับชิ้นงานจากสปินเดิลหลักและดำเนินการขั้นที่สอง (การเจาะด้านหลัง, การกลึง, การเกลียว) ที่ระดับกำลังซึ่งไม่ค่อยต้องการความจุเต็มของสปินเดิลหลัก

ความต้องการกำลังต่อเนื่องที่ต่ำกว่าของสปินเดิลย่อยทำให้ SPM-5.5 เป็นโมดูลที่ระบุถูกต้องโดยไม่ต้องเสียค่าใช้จ่ายและขนาดของแอมพลิฟายเออร์สปินเดิลที่ใหญ่กว่า

บนเครื่องจักร CNC ขนาดเล็ก — ศูนย์กลางการตัดเฉือนแนวตั้งขนาดกะทัดรัด, เครื่องเจาะและต๊าป, ศูนย์กลางการตัดเฉือนแนวนอนขนาดเล็ก และเครื่องจักร CNC พิเศษ — SPM-5.5 เพียงพอที่จะเป็นไดรฟ์สปินเดิลหลักเมื่ออัตราการกำจัดวัสดุและการเลือกเครื่องมือของแอปพลิเคชันอยู่ในงบประมาณกำลังสปินเดิลต่อเนื่อง 5.5kW

การตัดเฉือนโลหะผสมเบา, การตัดเฉือนพลาสติก และการเจาะ PCB เป็นกระบวนการทั่วไปที่สปินเดิล 5.5kW เหมาะสมกับความต้องการของชิ้นงานและเครื่องมือ

Alpha รุ่นแรก — บริบทสถาปัตยกรรมระบบ

ซีรีส์ A06B-6078 เป็น Alpha รุ่นแรก ซึ่งหมายความว่ามาก่อนการปรับปรุง HRV ที่มีความละเอียดสูงกว่าซึ่งเปิดตัวในซีรีส์ A06B-6082, A06B-6088 และ A06B-6102 ภายในสแต็กแอมพลิฟายเออร์ของเครื่องจักร H206 ทำงานร่วมกับ PSM เดียวกันและซีรีส์ SVM A06B-6079 เดียวกันที่กำหนดการติดตั้งระบบ Alpha รุ่นแรก

เครื่องจักรที่ติดตั้ง A06B-6078-H206 จะมี PSM รุ่นแรกที่เข้ากันได้ (ซีรีส์ A06B-6087 หรือซีรีส์ A06B-6081) และโมดูล SVM A06B-6079 ซึ่งทั้งหมดใช้ DC bus เดียวกันและอินเทอร์เฟซ CNC ของ Fanuc ในยุคเดียวกัน

ความสอดคล้องของสถาปัตยกรรมระบบนี้มีความสำคัญในทางปฏิบัติสำหรับการบำรุงรักษา: การเปลี่ยน SPM รุ่นหลังที่ล้มเหลวอาจต้องมีการอัปเกรดโมดูล PSM และ SVM ด้วย หากโปรโตคอลการสื่อสารไดรฟ์หรือข้อกำหนดอินเทอร์เฟซ PSM แตกต่างกัน

ยืนยันความเข้ากันได้ของระบบก่อนที่จะเปลี่ยนโมดูลสปินเดิลรุ่นอื่นแทน A06B-6078-H206 เดิม

คำถามที่พบบ่อย

Q1: อะไรคือสิ่งที่ทำให้ A06B-6078-H206 (#H500) แตกต่างจากรุ่น #H501?

คำต่อท้าย #H500 และ #H501 ระบุความแตกต่างของการแก้ไขเล็กน้อยภายใน A06B-6078-H206 — โดยทั่วไปเกี่ยวข้องกับการแก้ไข PCB เล็กน้อย, การเปลี่ยนส่วนประกอบ หรือข้อกำหนดตลาดภูมิภาค ทั้งสองทำงานเป็นโมดูลสปินเดิลอินเทอร์เฟซ Type 1 SPM-5.5 พร้อมขั้วต่อ feedback JY2/JY4 เดียวกันและฟังก์ชันการทำงานเดียวกัน

ในการใช้งานทดแทนส่วนใหญ่ #H500 และ #H501 สามารถใช้แทนกันได้

ยืนยันกับผู้ให้บริการว่าจำเป็นต้องมีการปรับพารามิเตอร์เฉพาะฮาร์ดแวร์หรือไม่สำหรับการรวมเครื่องจักรและการควบคุมเฉพาะก่อนการติดตั้ง

Q2: ทำไม A06B-6078-H206 จึงใช้ขั้วต่อ JY2 และ JY4 ในขณะที่โมดูลสปินเดิลรุ่นหลังไม่ใช้?

การกำหนดชื่อขั้วต่อ JY นั้นเฉพาะเจาะจงสำหรับสถาปัตยกรรมอินเทอร์เฟซแอมพลิฟายเออร์สปินเดิลซีรีส์ Alpha รุ่นแรก รุ่นหลัง (Type 2/3/4) ได้ปรับโครงสร้างการเชื่อมต่อ feedback และสัญญาณควบคุมใหม่ โดยใช้ชื่อขั้วต่อและรูปแบบพินที่แตกต่างกันเมื่อการออกแบบวงจร feedback พัฒนาขึ้น

อินเทอร์เฟซ JY2/JY4 บน H206 เป็นส่วนหนึ่งของการออกแบบดั้งเดิม — ตัวเข้ารหัสพัลส์ของมอเตอร์สปินเดิลและเทอร์มิสเตอร์เชื่อมต่อที่นี่ และอินเทอร์เฟซสปินเดิลของ CNC จะรับสัญญาณ feedback ผ่านการประมวลผลภายในของแอมพลิฟายเออร์สปินเดิล

การพยายามเชื่อมต่อมอเตอร์สปินเดิลประเภท JY2/JY4 กับแอมพลิฟายเออร์สปินเดิลรุ่นหลังโดยไม่มีการกำหนดค่าอะแดปเตอร์ที่ถูกต้องจะทำให้เกิดสภาวะการเตือน

Q3: สามารถใช้ A06B-6078-H206 เป็นอะไหล่ทดแทน A06B-6082-H206 SPM-5.5 ได้หรือไม่?

ซีรีส์ A06B-6082 เป็นซีรีส์โมดูลสปินเดิล Alpha รุ่นที่สองพร้อมการควบคุมสปินเดิล HRV ที่ปรับปรุงแล้ว

A06B-6078 (รุ่นแรก) และ A06B-6082 (รุ่นที่สอง) ใช้การกำหนดรุ่น SPM เดียวกันและมีพิกัดทางไฟฟ้าใกล้เคียงกัน แต่แตกต่างกันในสถาปัตยกรรม PCB ควบคุมและความเข้ากันได้ของพารามิเตอร์ CNC

การเปลี่ยนระหว่างรุ่นต้องยืนยันความเข้ากันได้ของ CNC และความเข้ากันได้ของพารามิเตอร์ — ไม่ใช่การสลับที่ง่ายเสมอไป ปรึกษาเอกสารความเข้ากันได้ของแอมพลิฟายเออร์สปินเดิลของ Fanuc หรือผู้ให้บริการที่มีคุณสมบัติก่อนที่จะพยายามเปลี่ยนข้ามรุ่นบนเครื่องจักรการผลิต

Q4: รหัสการเตือน CNC ใดที่เกิดขึ้นเมื่อ A06B-6078-H206 ล้มเหลว?

การเตือนแอมพลิฟายเออร์สปินเดิลจะปรากฏบนหน้าจอผู้ปฏิบัติงาน CNC เป็นหมายเลขการเตือน SP-xxx

AL-09 (ความร้อนเกินของสารกึ่งตัวนำกำลัง) โดยทั่วไปบ่งชี้ความผิดพลาดทางความร้อน — ควรตรวจสอบพัดลมระบายความร้อนของโมดูลก่อน AL-12 (กระแสเกิน DC link) บ่งชี้ความผิดพลาดของวงจรเอาต์พุต ซึ่งมักเกิดขึ้นหลังจากการฉนวนขดลวดมอเตอร์สปินเดิลเสียหาย AL-03 (ฟิวส์ DC link ขาด) และ AL-04 (ฟิวส์อินพุตขาด) บ่งชี้ความล้มเหลวของส่วนประกอบอิเล็กทรอนิกส์ภายในไดรฟ์

AL-01 (ความร้อนเกินของมอเตอร์) และ AL-02 (ความเบี่ยงเบนความเร็วเกิน) มักบ่งชี้ปัญหาเกี่ยวกับมอเตอร์หรือ feedback ของมอเตอร์มากกว่าตัวไดรฟ์เอง ไฟ LED เตือนบนตัวโมดูลจะสว่างขึ้นเมื่อมีการเตือนใดๆ — ต้องอ่านหมายเลขการเตือนเฉพาะจากหน้าจอ CNC

Q5: มีตัวเลือกการบริการใดบ้างสำหรับ A06B-6078-H206 ที่ล้มเหลว?

การแลกเปลี่ยนเป็นวิธีที่พบบ่อยที่สุด — โมดูลที่ล้มเหลวจะถูกส่งไปยังศูนย์บริการ Fanuc เพื่อแลกเปลี่ยนกับยูนิตที่ผ่านการทดสอบและรับประกันแล้ว การซ่อมแซมระดับส่วนประกอบก็มีให้สำหรับความผิดพลาดที่จำกัดเฉพาะส่วนที่ซ่อมแซมได้: โมดูลทรานซิสเตอร์ในวงจรเอาต์พุต, พัดลมระบายความร้อน และฟิวส์ภายในมีจำหน่ายเป็นอะไหล่บริการและมีการเปลี่ยนเป็นประจำระหว่างการปรับปรุงโมดูล Fanuc ไม่ได้จำหน่าย PCB ภายใน H206 เป็นชิ้นส่วนแยก แต่ศูนย์บริการซ่อมเฉพาะทางมีอยู่ในคลังบริการและจัดการกับความผิดพลาดระดับบอร์ดเป็นส่วนหนึ่งของการปรับสภาพโมดูลที่สมบูรณ์ โมดูล A06B-6078-H206 ที่ได้รับการบริการอย่างถูกต้องทั้งหมดควรได้รับการทดสอบภายใต้โหลดบนการกำหนดค่าทดสอบ Fanuc PSM/SVM พร้อมมอเตอร์สปินเดิล Alpha ที่เหมาะสมก่อนที่จะนำกลับมาใช้งาน
