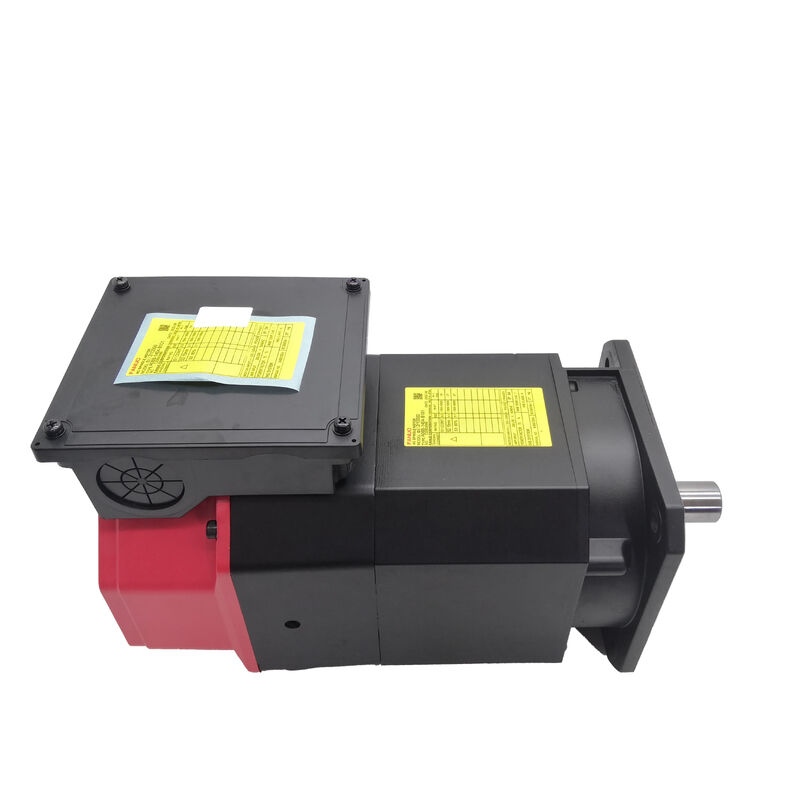

มอเตอร์สปินเดิล AC Fanuc A06B-1425-B103
αi 3/12,000, ติดตั้งหน้าแปลน, เพลาเรียบ, เซ็นเซอร์ด้านหลัง
ภาพรวมผลิตภัณฑ์
หมายเลขชิ้นส่วน: A06B-1425-B103
ค้นหาด้วย: A06B1425B103, FANUC A06B-1425-B103, Fanuc A06B1425B103
รุ่นมอเตอร์: αi 3/12,000
การจำแนกประเภท: มอเตอร์สปินเดิล AC Fanuc Alpha i Series -- ความเร็วสูงสุด 12,000 RPM, 3.7 kW, ติดตั้งหน้าแปลน, เพลาเรียบ, เซ็นเซอร์ IMZ ด้านหลัง, เข้ากันได้กับแอมพลิฟายเออร์ αiSP
ข้อมูลจำเพาะทางเทคนิค
| พารามิเตอร์ |
ค่า |
| หมายเลขชิ้นส่วน |
A06B-1425-B103 |
| รุ่นมอเตอร์ |
αi 3/12,000 |
| ซีรีส์ |
Fanuc Alpha i Spindle |
| กำลังขับที่กำหนด |
3.7 kW |
| ความเร็วสูงสุด |
12,000 รอบต่อนาที |
| การติดตั้ง |
หน้าแปลน |
| ส่วนต่อประสานเพลา |
เพลาเรียบ (SLK -- ไม่มีลิ่ม) |
| ประเภทเซ็นเซอร์ |
IMZ (ติดตั้งด้านหลัง) |
| ทิศทางการระบายอากาศ |
ด้านหน้า |
| แอมพลิฟายเออร์ที่เข้ากันได้ |
แอมพลิฟายเออร์สปินเดิล Fanuc ซีรีส์ αiSP |
| คอนโทรลเลอร์ที่เข้ากันได้ |
Fanuc Series 0i, 15i, 16i, 18i, 21i, 30i, 31i, 32i |
| แหล่งกำเนิด |
ญี่ปุ่น |
รุ่น αi 3/12,000 -- 3.7 kW ที่ความเร็ว 12,000 รอบต่อนาที
มอเตอร์นี้ออกแบบมาโดยเฉพาะสำหรับ VMC ขนาดกะทัดรัดถึงขนาดกลางที่ใช้กับโลหะผสมอลูมิเนียม วัสดุที่ไม่ใช่เหล็ก และการตัดเหล็กเบา สปินเดิลต้องหมุนเร็วพอที่จะรักษาเครื่องมือคาร์ไบด์ขนาดเล็กให้อยู่ในช่วงการตัดที่มีประสิทธิภาพ ในขณะที่ให้กำลังขับต่อเนื่องเพียงพอสำหรับการกำจัดวัสดุจริงโดยไม่เกิดการสะดุดภายใต้ภาระการตัดที่ต่อเนื่อง
3.7 kW ให้ความสามารถในการตัดที่มีประสิทธิภาพ ที่ความเร็ว 12,000 รอบต่อนาที ความเร็วพื้นผิวสำหรับดอกกัดปลายแบนขนาด 5 มม. จะเข้าใกล้ 188 ม./นาที -- อยู่ในขอบเขตที่มีประสิทธิภาพสำหรับการกัดโลหะผสมอลูมิเนียมด้วยรูปทรงคาร์ไบด์คุณภาพ สำหรับดอกกัดขนาด 10 มม. ที่ความเร็วเดียวกัน ความเร็วพื้นผิวจะเหมาะสำหรับการเก็บผิวละเอียดในเหล็กกล้าอ่อน
แรงบิดของมอเตอร์ที่ความเร็วที่กำหนดช่วยให้การตัดดำเนินต่อไปได้โดยที่สปินเดิลไม่ลดรอบต่อนาทีระหว่างการเคลื่อนที่ป้อน ทำให้ได้ผิวสำเร็จที่สม่ำเสมอและอายุการใช้งานเครื่องมือที่คาดการณ์ได้
หมายเหตุสำคัญ: นี่คือรุ่น มาตรฐาน αi 3/12,000 โดยไม่มีระบบหล่อเย็นผ่านสปินเดิล รุ่น αiT ระบุถึงมอเตอร์ที่มีรูหล่อเย็นภายในสำหรับการส่งแรงดันหล่อเย็นผ่านสปินเดิล สำหรับเครื่องจักรที่กำหนดค่าสำหรับระบบหล่อเย็นแบบท่วมหรือแบบละออง การกำหนดค่ามาตรฐานนี้ถูกต้อง
การติดตั้งหน้าแปลน: การจัดตำแหน่งที่แม่นยำโดยไม่ต้องปรับ
การติดตั้งหน้าแปลน ยึดมอเตอร์เข้ากับโครงสปินเดิลของเครื่องจักรผ่านหน้าสัมผัสหน้าแปลนที่เจียระไนอย่างแม่นยำ เมื่อหน้าแปลนลงทะเบียนกับพื้นผิวที่ประกบกัน แกนหมุนของมอเตอร์จะถูกกำหนดโดยอัตโนมัติ -- ไม่ต้องใช้การรองหรือการปรับแนวซ้ำ
สำหรับมอเตอร์สปินเดิลที่ทำงานที่ความเร็ว 12,000 รอบต่อนาที การจัดตำแหน่งที่แม่นยำนี้มีความสำคัญอย่างยิ่ง การจัดตำแหน่งที่ไม่ถูกต้องจะทำให้เกิดการสั่นสะเทือนแบบซิงโครนัสซึ่งส่งผลต่อผิวสำเร็จและอายุการใช้งานของตลับลูกปืนเมื่อเวลาผ่านไป การติดตั้งหน้าแปลนช่วยขจัดตัวแปรนี้ออกไปโดยสิ้นเชิง
เพลาเรียบและเซ็นเซอร์ IMZ ด้านหลัง
เพลาเรียบ (SLK) หมายถึงส่วนต่อประสานการเชื่อมต่อเพลาของมอเตอร์ไม่มีลิ่ม แรงบิดจะถูกส่งผ่านการจัดเรียงการเชื่อมต่อโดยใช้การอัดแน่น แรงเสียดทาน หรือรูปทรงการเชื่อมต่อ การออกแบบนี้ช่วยรักษาความสมมาตรของมวลที่หมุน ลดการไม่สมดุลที่ความเร็วสูง
เซ็นเซอร์ IMZ ด้านหลัง ให้สัญญาณอ้างอิงตำแหน่งหนึ่งครั้งต่อการหมุนแก่ CNC ทำให้สามารถทำงานต๊าปแบบแข็ง การตัดเกลียวแบบซิงโครนัส และการวางตำแหน่งสปินเดิลสำหรับการเปลี่ยนเครื่องมืออัตโนมัติ การติดตั้งด้านหลังช่วยให้เซ็นเซอร์อยู่ห่างจากข้อต่อด้านขับและทำให้การเดินสายง่ายขึ้น
ฟังก์ชันเซ็นเซอร์ IMZ ในทางปฏิบัติ
เซ็นเซอร์ IMZ ด้านหลังเปิดใช้งานฟังก์ชัน CNC ที่สำคัญสามประการ:
- การต๊าปแบบแข็ง: การซิงโครไนซ์ที่แม่นยำระหว่างการป้อนแกน Z และการหมุนสปินเดิลตลอดวงจรการต๊าป
- การตัดเกลียวแบบซิงโครนัส: การรักษาความสัมพันธ์เฟสที่ถูกต้องระหว่างมุมสปินเดิลและตำแหน่งแกนเชิงเส้น
- การวางตำแหน่งสปินเดิล: การวางตำแหน่งสปินเดิลไปยังตำแหน่งเชิงมุมที่สั่งการสำหรับการเปลี่ยนเครื่องมืออัตโนมัติ
ความเข้ากันได้ของแอมพลิฟายเออร์และ CNC
A06B-1425-B103 ต้องการ แอมพลิฟายเออร์สปินเดิล Fanuc ซีรีส์ αiSP แพลตฟอร์ม CNC ที่เข้ากันได้ ได้แก่ Fanuc Series 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B และ 32i
ไม่เข้ากันกับแอมพลิฟายเออร์สปินเดิลซีรีส์ α (ไม่ใช่ i) รุ่นดั้งเดิม หรือไดรฟ์ Fanuc ซีรีส์ β หลังจากการติดตั้ง ให้ตรวจสอบว่าพารามิเตอร์สปินเดิล CNC ถูกตั้งค่าอย่างถูกต้องก่อนเริ่มการผลิต
ข้อกำหนดการแลกเปลี่ยนคอร์
ผู้จัดจำหน่ายส่วนใหญ่ดำเนินการบน พื้นฐานการแลกเปลี่ยนคอร์ -- ต้องส่งคืนหน่วยที่เสียหายที่สามารถซ่อมแซมได้ หรือมีค่าธรรมเนียมคอร์เพิ่มเติม ราคาแลกเปลี่ยนต่ำกว่าการซื้อโดยตรงอย่างมาก
ยืนยันกับซัพพลายเออร์ว่ามอเตอร์ที่เสียหายทางกายภาพมีคุณสมบัติเป็นคอร์แลกเปลี่ยนที่ยอมรับได้หรือไม่ก่อนที่จะจัดส่ง หน่วยที่ไม่สามารถซ่อมแซมได้โดยทั่วไปจะไม่ได้รับเครดิตคอร์
การใช้งานทั่วไป
- ศูนย์เครื่องจักรกลแนวตั้ง CNC ขนาดกะทัดรัดถึงขนาดกลางสำหรับโลหะผสมอลูมิเนียม ทองเหลือง และเหล็กเบา
- ศูนย์เครื่องจักรกลเจาะ-ต๊าปแบบรอบสูงที่ต้องการความสามารถในการต๊าปแบบแข็ง
- แพลตฟอร์มเครื่องจักรแบบหลายการทำงานที่ดำเนินการกัด เจาะ และต๊าปแบบผสม
- การเปลี่ยนทดแทนสำหรับเครื่องจักรที่ติดตั้ง A06B-1425-B103 อยู่ในปัจจุบัน
คำถามที่พบบ่อย
คำถามที่ 1: ความแตกต่างระหว่าง A06B-1425-B103 และ A06B-1465-B123 คืออะไร?
A06B-1425-B103 เป็นการกำหนดค่ามาตรฐานโดยไม่มีระบบหล่อเย็นผ่านสปินเดิล A06B-1465-B123 มีการระบุ "T" ซึ่งบ่งชี้ว่ามีรูหล่อเย็นผ่านสปินเดิลภายใน ไม่สามารถใช้แทนกันได้ -- ตรวจสอบการกำหนดค่าเดิมก่อนสั่งซื้อ
คำถามที่ 2: ฟังก์ชัน CNC ใดที่ต้องใช้เซ็นเซอร์ IMZ ด้านหลัง?
เซ็นเซอร์ IMZ เปิดใช้งานการต๊าปแบบแข็ง (การซิงโครไนซ์การหมุนสปินเดิลกับการป้อนแกน Z) การตัดเกลียวแบบซิงโครนัส และการวางตำแหน่งสปินเดิลสำหรับการเปลี่ยนเครื่องมืออัตโนมัติ การทำงานของสปินเดิลเฉพาะความเร็วจะไม่ได้รับผลกระทบ
คำถามที่ 3: ต้องใช้แอมพลิฟายเออร์ Fanuc ตัวใด?
ต้องใช้แอมพลิฟายเออร์สปินเดิล Fanuc ซีรีส์ αiSP เข้ากันได้กับ Fanuc Series 0i-D, 0i-F, 16i, 18i, 21i, 30i และ 31i ไม่เข้ากันกับไดรฟ์ซีรีส์ α หรือซีรีส์ β รุ่นดั้งเดิม
คำถามที่ 4: เพลาเรียบส่งผลต่อการเชื่อมต่อมอเตอร์หรือไม่?
ใช่ -- การกำหนดค่า SLK หมายถึงไม่มีลิ่ม การส่งแรงบิดอาศัยการอัดแน่น การเชื่อมต่อด้วยแรงเสียดทาน หรือรูปทรงการเชื่อมต่อเฉพาะ อย่าแทนที่ด้วยเพลาแบบมีลิ่มโดยไม่ยืนยันความเข้ากันได้ของการเชื่อมต่อสปินเดิล
คำถามที่ 5: จะเกิดอะไรขึ้นหากมอเตอร์ที่เสียหายมีส่วนประกอบเสียหายสำหรับการแลกเปลี่ยนคอร์?
ความเสียหายทางกายภาพส่งผลต่อคุณสมบัติของคอร์ หน่วยที่มีโครงสร้างแตก หน้าแปลนเสียหาย หรือการเสียรูปของรู อาจไม่มีสิทธิ์ได้รับเครดิตเต็มจำนวน ยืนยันสภาพที่ยอมรับได้กับซัพพลายเออร์ก่อนจัดส่ง
