| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | A06B-1412-B100 |

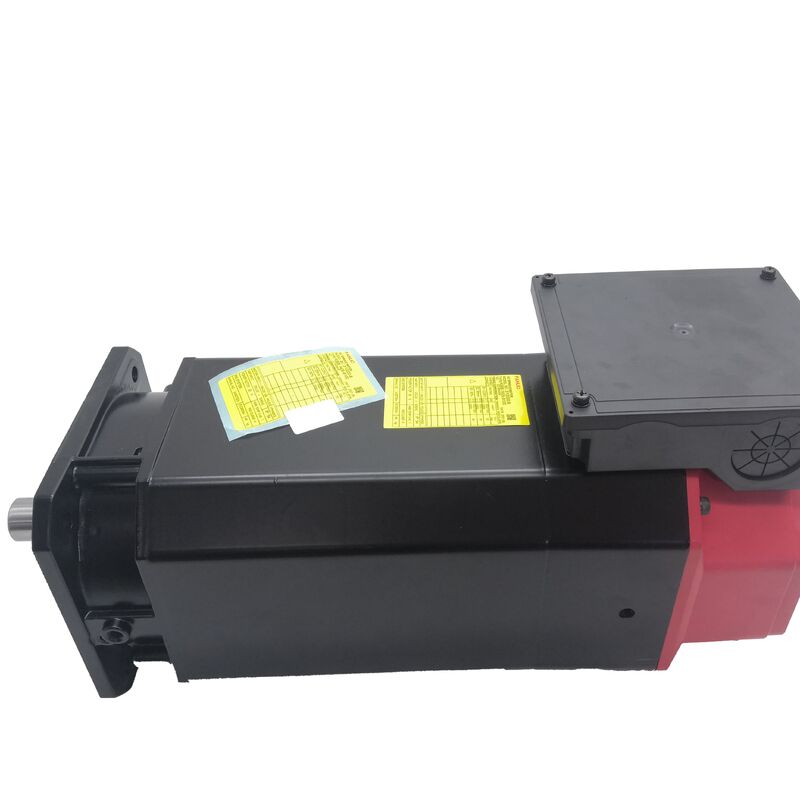

เลขส่วน:A06B-1412-B100
ประเภทเครื่องยนต์สปินด์เอซี
ซีรี่ย์:อัลฟา i (αi) ราคาสูงสุด-ความเร็วสูงสุด
รุ่น:Ai 30 / 6000
การตั้งค่า:การติดตั้ง Flange, Slick Shaft (ไม่มี Keyway), MZi ความเร็ว/ตําแหน่งเซ็นเซอร์
ระยะความเร็ว:1500 ∙ 6,000 รอบต่อนาที
การป้องกันการเข้า:IP54
สภาพ:ใหม่ / ปรับปรุงใหม่ / เงินเกิน
รายการFanuc A06B-1412-B100เป็นมอเตอร์สปินด์อัตราแลกเปลี่ยนซีรีส์อัลฟ่า i แบบ Ai 30/6000 โดย Fanuc ได้กําหนดให้เป็นรุ่นที่ปรับปรุงความเร็วสูงที่สุดในประเภทพลังงานของมันส่งผลิต 22 kW ในการทํางานต่อเนื่อง S1 และถึง 30 kW ในวงจรทํางานสั้นและระยะสั้น, ด้วยระยะความเร็ว 1,500 ถึง 6,000 RPM, นี่คือมอเตอร์หมุนแรงสูงสําหรับหมุนตัดหลักของศูนย์แปรรูปขนาดใหญ่, แพลตฟอร์มแปรรูปแนวราบแรง,และเครื่องมือ CNC หลายแกนที่ความเร็วในการกําจัดวัสดุอย่างต่อเนื่องและความแข็งแรงของ spindle ภายใต้ภาระการตัดที่หนักเป็นความต้องการการทํางานที่กําหนด.
Ai 30/6000 ไม่ใช่เครื่องยนต์คอมแพคต์ มันส่งสินค้าเท่านั้น ยืนยันว่าขนาดของร่างกายที่เหมาะสมกับประเภทพลังงานของมัน
ติดกับแฟลนจ์ มีแกนเลื่อน มีเซ็นเซอร์ MZi และการเย็นระบายน้ําออกด้านหลังการดึงกระชับอย่างแข็งแกร่ง ราคาที่น้อยกว่าของอัลฟ่า i มอเตอร์ spindle ไปยังแพลตฟอร์มที่สามารถรักษาพลังการตัดที่แท้จริงผ่านการผ่านรุนแรง, การบดหน้าขนาดใหญ่ และรอบการผลิตที่ยั่งยืนบนวัสดุชิ้นงานที่หนัก
ตัวแปร #0Z02 เพิ่มผนึกน้ํามันสําหรับสภาพแวดล้อมที่มีการเผชิญหน้ากับของเหลวสูงกว่า; ฐาน B100 มีการป้องกัน IP54 มาตรฐาน.ทั้งสองการปรับแต่งทํางานบนแพลตฟอร์มเครื่องขยายอัลฟ่า i spindle เดียวกันและให้ผลงานหลักเดียวกัน.
| ปริมาตร | มูลค่า |
|---|---|
| ปริมาณการผลิต (S1 ต่อเนื่อง) | 22 กิโลกรัม |
| ปริมาณการผลิต (S2 / S3) | 30 กิโลกรัม |
| ระยะความเร็ว | 1500 ∙ 6,000 รอบต่อนาที |
| การป้องกันการเข้า | IP54 |
| การติดตั้ง | แฟลนจ์ |
| ประเภทหม้อ | สลิค (เรียบ, ไม่มี Keyway) |
| เซนเซอร์ | MZi (ความเร็วและตําแหน่ง) |
| การเย็น | ช่องออกหลัง |
| เครื่องขยายเสียงที่เข้ากันได้ | αiSP 30 (A06B-6141-H030) |
| ซีรี่ย์ | อัลฟ่า i Ai30/6000 (อัพเกรดความเร็วสูงสุด) |
| การขนส่งทางเรือ | จําเป็นต้องขนส่ง |
ที่ 22 kW S1 ต่อเนื่อง Ai 30/6000 ส่งผลิตพลังการตัดยั่งยืนที่แท้จริงที่ส่วนใหญ่ของ spindles ศูนย์การแปรรูปในประเภทความเร็วนี้ไม่สามารถเทียบได้ตลอดการผลิตที่ยาวนานการจัดอันดับ S1 ไม่ใช่จุดสูงสุด มันคือระดับที่เครื่องยนต์สามารถยึดได้อย่างไม่จํากัดเวลา ภายใต้สภาพคงที่ทางอุณหภูมิตราบใดที่ขั้นต่ําของกระแสกระตุ้นของกระบอกหมุนถูกปฏิบัติ และการไหลของอากาศเย็นผ่านมอเตอร์ไม่ถูกขัดขวาง
ความสามารถในการทํางาน 30 kW S2/S3 ครอบคลุมระยะที่รุนแรงของวงจรการบดหนัก: การเข้าสู่การตัดครั้งแรกในการหล่อลอก, การผ่านการบดที่ลึกในเหล็กแข็งหรือการบดหน้าอย่างต่อเนื่องของชิ้นงานขนาดใหญ่ที่สปินด์กําลังตัดความกว้างเต็มที่ความลึกที่สําคัญ.
ขั้นตอนเหล่านี้หนัก แต่ไม่ต่อเนื่อง วงจรการทํางานเสมอรวมถึงการผ่านที่เบาลง, ผ่านอย่างรวดเร็ว, และหยุดเปลี่ยนเครื่องมือ
ปริมาณความร้อนของเครื่องยนต์จะดูดซึมความร้อนในช่วงช่วงที่หนัก; การไหลของอากาศที่เย็นมัน dissipates ในช่วงที่เบา
รวมกัน, S1 และ S3 กําหนดความสามารถในการแปรรูปจริงของหมุนนี้ตลอดวงจรการผลิต, และที่ 22/30 kW หน้าต่างกว้าง
การกําหนด "รุ่นที่ปรับปรุงความเร็วสูงสุด" แสดงว่านี่เป็นการพัฒนาจากแพลตฟอร์ม α30 มาตรฐานเมื่อเทียบกับรุ่น α30 ก่อนหน้านี้ ที่มีความเร็วต่ํากว่า.
ราคา 6,000 รอบต่อนาที รวมกับ 22 kW ต่อเนื่อง ครอบคลุมความต้องการความเร็วพื้นผิวของเครื่องมือขนาดใหญ่บนเหล็กและเหล็กเหล็กและระบบความเร็วสูงสําหรับการแปรรูปโครงสร้างอลูมิเนียมด้วยเครื่องตัดขนาดใหญ่.
เครื่องยนต์หมุนขนาด 30 กิโลวัตต์ที่มีแกนเรียบ ตกใจนักวิศวกรบางคนที่ชินที่จะเชื่อมโยง ทอร์คสูงกับการกดเครื่องจักรกลไม่กําลังทอร์ค.
ที่ 6,000 RPM, ความสมดุลหมุนของการประกอบแกนเป็นส่วนร่วมที่มีความหมายในการสั่นสะเทือน spindle,และสล็อต keyway นําเสนอความไม่ต่อเนื่องของมวลที่ไม่เท่าเทียมกันที่จําเป็นต้องชําระค่าตอบแทนในการกระบวนการสมดุล.
บนมอเตอร์ขนาดกรอบและประเภทพลังงานนี้ แรงที่ใช้ในความเร็วสูงสุดขยายความไม่สมดุลใด ๆ มากกว่าในมอเตอร์ที่เบากว่า
ชาฟท์คลื่นมีพื้นผิวหมุน symmetric ทันสมการเต็ม ง่ายต่อการสมดุลความแม่นยําและส่งเสริมลักษณะการสั่นสะเทือนที่สะอาดขึ้นในความเร็ว spindle สูง
คําถามเกี่ยวกับการส่งมอบทอร์คถูกแก้ไขโดยรายละเอียดการเชื่อม:พลังกั้นที่สามารถใช้ได้จากฮับและการจัดตั้งการยึดถือที่ออกแบบอย่างถูกต้องที่กระแสแกนนี้มากกว่าที่เพียงพอในการส่ง 30 kW โดยไม่ต้องคลื่น, بشرطیว่าฮับถูกติดตั้งตามรายละเอียดของลูกหมุนของผู้ผลิตเครื่องเชื่อม และตรวจสอบเป็นระยะเวลาในระหว่างการใช้งาน
ขั้นตอนการติดตั้งที่สําคัญคือการใช้และตรวจสอบแรงหมุนการจับที่ถูกต้องด้วยเครื่องมือที่ปรับขนาด ไม่ประเมินด้วยการสัมผัส และไม่ใช่จากความจําของค่าการติดตั้งก่อนหน้านี้
สําหรับการออกแบบเครื่องจักรที่ต้องการอินเตอร์เฟซที่ใช้คีย์ ตัว B150 ของมอเตอร์ Ai 30/6000 เดียวกันจะใช้คีย์เวย์ โดยไม่เปลี่ยนแปลงรายละเอียดไฟฟ้าหรือเซ็นเซอร์
เซ็นเซอร์ MZi ที่อยู่ด้านหลัง Ai 30/6000 ให้ข้อมูลความเร็วและตําแหน่งที่ทําให้การควบคุมสปินด์อัลฟ่า i สามารถทํางานได้ครบครันสถานที่ปฏิบัติงานสําหรับฟังก์ชันเหล่านี้แตกต่างกันในขนาดจากมอเตอร์สปินด์เบาๆ แต่ฟังก์ชันส่วนตัวก็เหมือนกัน.
การหยุดตั้งแนวทางนําสปินด์ไปสู่ตําแหน่งมุมที่กําหนดหลังจากความช้า
ในศูนย์แปรรูปขนาดใหญ่ที่มีหัวหมุนหนักไดนามิกการชะลอความเร็วและความอ่อนแอของชุดหมุน-มอเตอร์ หมายความว่าความแม่นยําของการหยุดที่ตั้งทิศทางขึ้นโดยตรงกับ MZi ให้ความสะอาด, สถานที่มาตรฐานที่มั่นคง ผ่านโปรไฟล์ความช้าทั้งหมด
การควบคุมแกน Csเปลี่ยนหมุนเป็นแกนมุมที่สามารถเขียนโปรแกรมได้
ในศูนย์แปรรูปแบบแนวราบหลายฟังก์ชันและเซลล์การผลิตที่ยืดหยุ่นที่สปินด์สามารถดําเนินการเจาะ, เครื่องบดและการกําหนดรูปแบบด้วยมุมสปินด์ที่ควบคุมได้ฟังก์ชันแกน cs เป็นข้อจําเป็นในการทํางาน.
ที่ 22 kW มอเตอร์นี้มีทอร์คที่จะขับเคลื่อนแรงหมุนของชิ้นงานในการปฏิบัติงานเหล่านี้โดยไม่ต้องสอดคล้องความเร็วที่มอเตอร์ spindle ง่ายกว่าสามารถแสดงออก
การดึงกระแทกที่แข็งแรงอาจจะเป็นจุดที่พลังงานของ Ai 30/6000 เป็นที่เกี่ยวข้องกับการทํางานของ spindle มากที่สุด
ในชิ้นงานขนาดใหญ่ที่ต้องการรูที่ลึกในวัสดุแข็งความแม่นยําของการสynchronization ระหว่างแรงหมุน spindle และ Z-axis feed ที่ต้องการการดึงแข็งถูกรักษาโดยความแม่นยําการตอบสนองตําแหน่งของ MZi ตลอดวงจร threading.
การประกอบเซ็นเซอร์ MZi วงแหวนการตรวจจับบนแกน, การหยิบในเรือน ต้องการช่องว่างอากาศที่ถูกต้องเพื่อผลิตคลื่นสัญญาณที่กําหนดไว้
ด้วยขนาดกรอบของมอเตอร์นี้ อัตราการเสื่อมของหมุนและความอนุญาตทางกลของตําแหน่งการติดตั้งเซ็นเซอร์
Ai 30/6000 ได้รับการป้องกัน IP54 ที่ได้รับการยืนยันในคู่มือการอธิบายมอเตอร์สปินด์ Fanuc Alpha ว่าเป็นเฉพาะสําหรับประเภท α30/6000เมื่อขนาดกรอบขนาดใหญ่ของมอเตอร์และการจัดวางลมลมเย็นที่ปิดรวมกันเพื่อบรรลุความสามารถในการเข้าที่สูงกว่า IP40 ของมอเตอร์ขนาดเล็กในรุ่นเดียวกัน.
IP54 หมายถึง ป้องกันฝุ่นและป้องกันน้ําจากทุกทิศทางอย่างสมบูรณ์แบบ เพื่อให้มีการครอบคลุมที่เหมาะสมสําหรับสภาพแวดล้อมการผลิตที่มอเตอร์หมุน 22 kW ปกติใช้งาน
ระบบปรับปรุงการเย็นอากาศด้านหลัง ราคาตามมาตรฐานของมอเตอร์สปินด์อัลฟ่า i ที่ติดอยู่บนฟลันจ์ คว้าอากาศผ่านร่างเครื่องยนต์และปล่อยอากาศไปทางด้านหลัง ห่างจากจมูกสปินด์และบริเวณลอย
ที่ 22/30 kW ของความแรงต่อเนื่อง / พีค ความร้อนที่ผลิตระหว่างวงจรการตัดที่ยั่งยืนเป็นสําคัญแทนที่จะอนุญาตให้มันนําไปสู่ spindle หมุนด้านหน้า, เป็นกลไกหลักที่ทําให้เครื่องสามารถรักษาความแม่นยําของมิติอย่างคงที่ ผ่านการผลิตยาว
การเคลื่อนไหวทางความร้อนที่หน้าหมุน ∙ การย้ายตัวอย่างช้า ๆ ของเส้นกลางหมุนเมื่อเรือนขยายระหว่างการอบอุ่น ∙ ลดลงด้วยสถาปัตยกรรมไอออกด้านหลังนี้
Ai 30/6000 คู่กับ Fanuc Alpha i spindle amplifier module αiSP 30 (A06B-6141-H030) ซึ่งให้ความจุ 35 kW จากบัสการเข้า 283?? 339V ที่ออกได้สูงสุด 133Aเครื่องขยายเสียงนี้มีขนาดถูกต้องสําหรับความต้องการปัจจุบันต่อเนื่องและสูงสุดของ Ai 30/6000.
มันสามารถบูรณาการกับแพลตฟอร์ม Fanuc CNC รวมถึงซีรีส์ 0i-B, 0i-C, 0i-D, 16i, 18i และ 30i/31i/32i.ปารามิเตอร์ประเภทมอเตอร์สปินด์ในเครื่องเสริมเสียงต้องตั้งค่าสําหรับ Ai 30/6000 และอินเตอร์เฟซเซ็นเซอร์ MZi ให้เปิดก่อนการทํางานของสปินด์.
Q1: ความแตกต่างระหว่าง A06B-1412-B100 (แกนสลิก) และ A06B-1412-B150 (แกนสลิก) คืออะไร?
ทั้งคู่เป็นมอเตอร์ Ai 30/6000 ที่มีกําลังผลิต 22/30 kW เดียวกัน ระยะความเร็ว 1,500~6,000 รอบต่อนาที, การติดตั้งฟลานจ์, เซ็นเซอร์ MZi และการปรับปรุงระบายอากาศด้านหลัง B100 มีแกนลื่นเรียบB150 มีรหัสการเลือกขึ้นอยู่กับการออกแบบการเชื่อมของเครื่อง
ธาตุขับเคลื่อนที่มีสัญลักษณ์ที่ใช้สัญลักษณ์ที่ใช้สัญลักษณ์ที่ใช้สัญลักษณ์ที่ใช้สัญลักษณ์ที่ใช้สัญลักษณ์ที่ใช้สัญลักษณ์ที่ใช้สัญลักษณ์ที่ใช้สัญลักษณ์ที่ใช้สัญลักษณ์ที่ใช้สัญลักษณ์ที่ใช้สัญลักษณ์ที่ใช้สัญลักษณ์ที่ใช้สัญลักษณ์ที่ใช้สัญลักษณ์ที่ใช้สัญลักษณ์ที่ใช้สัญลักษณ์ที่ใช้สัญลักษณ์ที่ใช้สัญลักษณ์ที่ใช้สัญลักษณ์
Q2: เครื่องขยายกระบอกกระบอกไหนที่จําเป็นสําหรับ A06B-1412-B100?
Ai 30/6000 ได้ถูกออกแบบมาสําหรับ Fanuc αiSP 30 spindle amplifier module (A06B-6141-H030) ที่ให้กําลัง 35 kW ในความเร็ว 133A จากบัสไฟฟ้าแบบ DC 283?? 339V0i-C, 0i-D, 16i, 18i และ 30i/31i/32i ปารามิเตอร์ประเภทมอเตอร์เครื่องเสริมเสียงต้องตรงกับ Ai 30/6000
การใช้โมดูลเสริมเสียงขนาดเล็กๆ มีความเสี่ยงทั้งการตัดผลงาน และการป้องกันเครื่องยนต์เมื่อความสามารถของปัจจุบันสูงสุดของเครื่องกระตุ้นกําหนดความสามารถของมอเตอร์ในการเร่งความอ่อนแอของ spindle และต้านทานการเปลี่ยนแปลงทอร์คการตัด.
Q3: "รุ่นปรับปรุงความเร็วสูงสุด" หมายถึงอะไรในปฏิบัติ?
Ai 30/6000 ได้รับการกําหนดโดย Fanuc เป็นตัวแปรที่ปรับปรุงความเร็วสูงกว่าเมื่อเทียบกับมอเตอร์ α30 มาตรฐานในประเภทพลังงานเดียวกันความเร็วสูงสุด 000 รอบต่อนาที ขยายระยะการผลิตของ spindle เมื่อเทียบกับการตั้งค่า α30 ก่อนหน้านี้.
การปรับปรุงนี้จะส่งผลกระทบต่อการออกแบบไฟฟ้าแม่เหล็กของมอเตอร์และการสร้างเครื่องจักรกล เพื่อรองรับ 6,000 รอบ / นาทีที่ 22 kW ต่อเนื่องและการจัดการความร้อนมากกว่าตัวแปรความเร็วต่ํากว่าในผลิตต่อเนื่องเดียวกัน.
Q4: ทําไม Ai 30/6000 มีการป้องกัน IP54 ในขณะที่มอเตอร์สปินด์ขนาดเล็ก Alpha i มีเพียง IP40?
คู่มืออธิบายมอเตอร์หมุน Fanuc Alpha ระบุอย่างชัดเจนว่า IP54 ใช้เฉพาะกับรุ่น α30/6000 ในขณะที่มอเตอร์อื่น ๆ ในชุดส่วนใหญ่มี IP40ความสามารถสูงของ α30/6000 เป็นผลมาจากการจัดตั้งลมเย็นที่ปิดและขนาดใหญ่, บ้านที่ปิดแน่นกว่าที่ระดับพลังงานของมันต้องการ
สําหรับมอเตอร์สปินด์แรงสูงที่ติดตั้งอยู่ในสภาพแวดล้อมการแปรรูปการผลิตที่สารเย็นและชิปโลหะมีอยู่ในปริมาณสูงกว่าใกล้พื้นที่ทํางานIP54 ให้ระดับการป้องกันที่เหมาะสม.
Q5: การตรวจสอบบริการที่สําคัญที่สุดสําหรับ A06B-1412-B100 ที่ใช้แล้วคืออะไร?
ในประเภทพลังงานและขนาดกรอบขนาดนี้ การกันระบายอากาศเป็นความสําคัญ measure insulation resistance to earth on all three phases with a megger — a motor that has seen coolant ingress or operated in a damp environment will show degraded insulation before winding failure occurs.
วัดความต้านทานการล่อเพื่อสมดุลระยะ ตรวจสอบสภาพของหมุนโดยการหมุนหมุนหมุนด้วยมือและฟังสําหรับความหยาบคายการสกัดสอยเป็นหนึ่งในรูปแบบความล้มเหลวทั่วไปตรวจสอบการติดตั้งเซ็นเซอร์ MZi และช่องว่างอากาศ
ตรวจสอบพัดลมเย็นทํางานอย่างอิสระ และยืนยันว่าเส้นทางไอออกด้านหลังไม่มีอุปสรรค การทดสอบการทํางานเต็มภาระบนเครื่องขยายเสียง αiSP 30 ที่เข้ากันได้ในความเร็วเพิ่มขึ้นถึง 6000 RPM กับการติดตามปัจจุบันและการตรวจสอบสัญญาณ MZi คือการตรวจสอบการใช้งานที่ถูกต้อง ก่อนที่มอเตอร์จะติดตั้งบนเครื่องผลิต.
