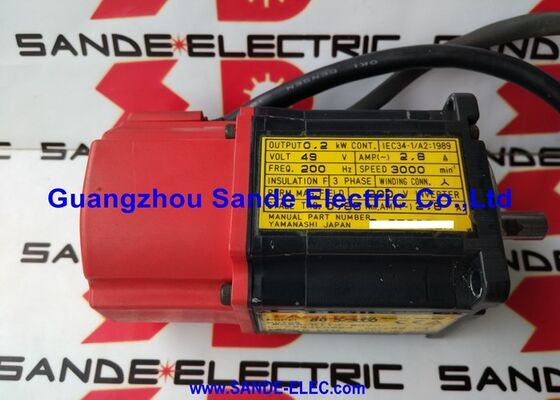

Fanuc AC Servo Motor A06B-1404-B904#F302 A06B1404B904#F302 AO6B-14O4-B9O4#F3O2

แฟนุค A06B-1404-B904#F302 จริงๆ แอลฟ่าพิเศษ i แอค สปินด์มอเตอร์ Ai 2/10000

เลขส่วน:A06B-1404-B904#F302

ประเภทเครื่องยนต์สปินด์เอซี ราคาพิเศษ

ซีรี่ย์:อัลฟา i (αi)

รุ่น:Ai 2 / 10000

การตั้งค่า:การติดตั้ง Flange, Slick Shaft, MZi ความเร็ว/ตําแหน่งเซ็นเซอร์

ระยะความเร็ว:1,500 ∙ 10,000 รอบต่อนาที

ความดันทางเข้า:123?? 220 VAC 3 ขั้นตอน

สภาพ:ใหม่ / ปรับปรุงใหม่ / เงินเกิน

ภาพรวม

รายการFanuc A06B-1404-B904#F302เป็นมอเตอร์สปินด์อัตราแปรแบบพิเศษของซีรีย์ Alpha i ที่สร้างขึ้นบนแพลตฟอร์ม Ai 2/10000 ระดับ 2.2 kW ต่อเนื่อง ระดับวงจรการทํางาน 3.7 kW ระดับ 1,500 ถึง 10,000 รอบต่อนาทีเครื่องปรับปรุงความเร็วของเครื่องยนต์.

รหัสเบส B904 และคําตอบ #F302 รวมกันระบุว่านี่เป็นตัวแปรเฉพาะ OEM: มอเตอร์ที่สร้างขึ้นตามรายละเอียดของผู้ผลิตเครื่องมือเฉพาะเจาะจงด้วยการปรับปรุงสถาปัตยกรรม Ai 2/10000 มาตรฐานที่แยกมันจากรายการ B103.

ความหมายจริงของคําว่า "พิเศษ" คือ มอเตอร์นี้ถูกออกแบบให้เหมาะสมกับความต้องการของผู้สร้างเครื่องจักรที่กําหนดไว้

การปรับปรุงเฉพาะอย่างยิ่งที่เกี่ยวข้องกับ #F302 ซึ่งอาจรวมถึงการจัดตั้งสายไฟ, ประเภทของเครื่องเชื่อม, คุณสมบัติทางกลพิเศษหรือความต้องการอินเตอร์เฟซเพิ่มเติม ✓ ถูกตกลงระหว่างผู้ผลิตเครื่องจักรและ Fanuc ในเวลาออกแบบเครื่องจักร.

หลักไฟฟ้าของมอเตอร์คือแพลตฟอร์ม Ai 2/10000 เดียวกันที่ให้พลังงานศูนย์แปรรูป CNC compact, ศูนย์เจาะ-tap และศูนย์หมุนขนาดเล็กทั่วรุ่น Alpha i:2 kW ต่อเนื่อง, ที่สามารถบรรลุถึง 3.7 kW ในสภาพทํางานสั้นและแบบหมุนเวียน โดยมีเพดาน 10,000 RPM ที่ทําให้ความเร็วบนพื้นที่สูงที่จําเป็นสําหรับผลิตภัณฑ์ของอะลูมิเนียม, สายเหล็กเบาและเครื่องมือคาร์ไบด์ขนาดเล็ก.

เช่นเดียวกับ B103 มาตรฐาน B904 # F302 มีการติดตั้ง flangeและเซ็นเซอร์ MZi หลักการติดตั้งและคุณสมบัติการทํางานสามที่กําหนดวิธีการที่มอเตอร์นี้นั่งในเครื่องของเขาและสิ่งที่การควบคุม spindle ฟังก์ชัน CNC สามารถเข้าถึง.

ข้อจํากัดหลัก

ความหมายของคําว่า "พิเศษ" ในแวดล้อมของเครื่องยนต์ Fanuc Spindle

Fanuc produces a proportion of its spindle motor output to OEM specifications — motors that share the same electromagnetic core as the standard catalogue model but carry specific modifications agreed with individual machine tool builders.

การปรับปรุงเหล่านี้สามารถตั้งแต่ประเภทของเครื่องเชื่อมและเส้นทางสายไฟ ไปยังลักษณะทางกล, สี, เนื้อหาของป้ายชื่อ, หรือข้อกําหนดอินเตอร์เฟซเพิ่มเติมที่ไม่ปรากฏในมอเตอร์คัดลอก

A06B-1404-B904 # F302 อยู่ในหมวดหมู่นี้ เลขส่วน B904 ระบุมันว่าเป็นชิ้นส่วนพิเศษที่ไม่อยู่ในคัดลอกภายในชุด A06B-1404 และย่อ # F302 กําหนดการตั้งค่าพิเศษที่แม่นยําผลลัพธ์ในการจัดหาและบริการที่สําคัญ.

สําหรับการจัดหา:#F302 ต้องตรงกันอย่างแม่นยํา เมื่อเปลี่ยนมอเตอร์นี้ แผน B103 มีสเปคชันไฟฟ้าและแพลตฟอร์มทางกายภาพเดียวกัน แต่อาจแตกต่างกันในระบบเชื่อมต่อหรือรายละเอียดอื่น ๆ ที่เครือข่ายเคเบิลและระบบขับเคลื่อนของเครื่องถูกออกแบบโดย. Installing a B103 in place of a B904#F302 without verifying compatibility at the machine interface level carries the risk of an installation mismatch that is not visible until the machine is powered up.

ถ้าแค่ผลประกอบการไฟฟ้าที่สําคัญ และความแตกต่างของอินเตอร์เฟสสามารถจัดการได้a B103 สามารถใช้เป็นตัวแทนที่ใช้ได้ แต่นี้ต้องมีการตรวจสอบที่ยืนยันมากกว่าการสมมุติว่าสามารถแลกเปลี่ยนกันได้.

สําหรับการซ่อม:รูปแบบการล้มเหลวของแกนของมอเตอร์สปินด์ Ai 2/10000และความล้มเหลวของพัดลมปรับความเย็น เป็นที่เข้าใจดีโดยสถานที่ซ่อมแซมสปินด์ที่เชี่ยวชาญ ไม่ว่าจะเป็นย้อนหลังการตั้งค่าพิเศษ.

B904#F302 สามารถสร้างใหม่ได้โดยเต็มที่ โดยใช้ชิ้นส่วนและวิธีการ Ai 2/10000 มาตรฐาน. การปรับปรุง #F302 เป็นปกติภายนอกของแกนหมุนและแกนไฟฟ้าของมอเตอร์ดังนั้นขอบเขตการบริการจึงเหมือนกับการปรับปรุง Ai 2/10000.

Ai 2/10000 แพลตฟอร์ม ราคาพลังงาน ความเร็ว และระยะการใช้งาน

รายละเอียดพื้นฐาน Ai 2/10000 2.2 kW ต่อเนื่อง, 3.7 kW short-duty, 1,500 10,000 RPM กําหนดพื้นที่การใช้งานของ B904 # F302 อย่างมั่นคงเช่นคําตอบการปรับแต่งพิเศษ

ที่ 2.2 kW S1 นี้เป็นมอเตอร์ spindle compact สําหรับเครื่องมือเครื่องจักร compact เครื่องจักรที่กําหนดไว้และความจําเป็นในการแปรรูปอะลูมิเนียม, สายเหล็ก, พลาสติก, และวัสดุโครงสร้างที่เบากว่าที่มีประสิทธิภาพและคุณภาพผิว

ที่ 10,000 RPM เครื่องบดคาร์ไบด์ 10 มม. ใช้ความเร็วพื้นที่ประมาณ 314 m/min อยู่ในช่วงผลิตอย่างมั่นคงสําหรับโปรไฟลอลูมิเนียมในศูนย์แปรรูปขนาดเล็ก

ปริมาตรล่าง 1,500 รีพีเอ็ม แสดงถึงความเร็วพื้นฐานที่มอเตอร์ทํางานในโหมดมอร์คคงที่ แทนที่กําลังคงที่

ต่ํากว่า 1,500 รีพีเอ็ม, ทอร์คที่มีสูงสุดถูกรักษา แต่พลังงานลดลงตามสัดส่วนกับความเร็ว

พื้นที่นี้ใช้ในการหมุนยางความเร็วต่ํา การดึงและการหมุนที่ปริมาตรการปกครองคือทอร์ค แทนความเร็วบนผิวเครื่องยนต์ทํางานในเขตพลังงานคงที่ ตลอดช่วงความเร็วการทํางานเต็ม.

ปัจจัยพลังงาน 78% ตรงกับการออกแบบอินดูชัน 4 ต้นของมอเตอร์นี้ ในประเภทพลังงานนี้

มันคือพารามิเตอร์ที่สําคัญสําหรับขนาดของกระเป๋าขับเคลื่อนและความจุของปั๊มพลังงานเข้า

Slick Shaft ครับ ถูกต้องสําหรับการใช้งานนี้

ชาฟท์สไลด์บน B904 # F302 เป็นอินเตอร์เฟซการเชื่อมต่อรูเรียบๆ ไม่มีช่องคีย์, การส่งทอร์คโดยแรง clamping.การจัดตั้งคอปปิ้งที่คู่กับแกนนี้ จัดการแรงปั่นที่ส่งโดยไม่ต้องมีความสัมพันธ์ทางกลบวกที่ keyway ให้กับมอเตอร์ที่หนักกว่า.

ประโยชน์เชิงปฏิบัติการของแกนเลื่อนที่ 10,000 RPM คือสมดุลหมุน

คีย์เวย์นําช่องที่ไม่เท่าเทียมกันในพื้นผิวของหมุน ✅ ความไม่ต่อเนื่องทางกณิตศาสตร์ที่สร้างความไม่สมดุลเล็ก แต่จริงในหมุนหมุน

ที่ความเร็วต่ํากว่านี้เป็นส่วนใหญ่ไม่สําคัญ แต่ที่ 10,000 รีพีเอ็ม ความไม่สมดุลของส่วนร่วมจากแกนและองค์ประกอบการขับเคลื่อนของมันประกอบในวิธีการที่ส่งผลต่อขนาดการสั่นที่สปินด์หมุนสไลด์ shaft แสดงพื้นผิวหมุน symmetrical, การปรับสมดุลความแม่นยําของชุดคอปปิ้งแกน

องค์ประกอบการจับยึด ∙ ไม่ว่าจะเป็นพูลี, ล้อขันฟัน, หรือฮับจับยึดตรง ∙ ต้องติดตั้งด้วยแรงจับที่กําหนดโดยผู้ผลิตยึด ไม่ประเมิน

การปักที่มีแรงแรงต่ํา ทําให้ฮับสามารถเดินได้ภายใต้การเริ่มต้นและหยุดซ้ําๆการสะสมไมโครสลิปที่ในที่สุดแสดงออกเป็น fretting บนทั้ง shaft และ hub bore และผลิต runout shaft ต่อเนื่อง.

MZi Sensor √ เครื่องเปิดฟังก์ชันสปินด์

MZi ที่อยู่ด้านหลังของมอเตอร์ให้ผลตอบสนองความเร็วและตําแหน่งที่เครื่องขยายสปินด์ Alpha i ต้องการเพื่อรองรับการทํางานการควบคุมสปินด์ทั้งหมด

การกําหนดความเร็ว การควบคุมความเร็วของสปินด์และการดึงแข็งทั้งหมดขึ้นอยู่กับ MZi สร้างความสะอาด, สมาธิตําแหน่งอ้างอิงตลอดอายุการใช้งานของมอเตอร์

รวมเซ็นเซอร์ MZi ประกอบด้วยวงแหวนการตรวจจับที่ติดตั้งกับแกนมอเตอร์และหัวเก็บที่ติดตั้งในกระเป๋าเครื่องยนต์

ช่องว่างอากาศระหว่างวงแหวนและตัวรับคือมิติความแม่นยํา

ในมอเตอร์ที่กลับมาจากการใช้งาน การตั้งค่าช่องว่างอากาศเป็นหนึ่งในการตรวจสอบมาตรฐานที่ทําระหว่างการตรวจสอบการแยกแยก

ช่องว่างที่เปลี่ยนจากรายละเอียด ̇ ไม่ว่าจะเป็นการสวมใส่สอย, ความผิดพลาดการประกอบในการบริการก่อนหน้านี้,หรือความเสียหายทางเครื่องจักรกล ผลิตผลิตเซ็นเซอร์ที่ลดลงที่สามารถแสดงออกเป็นความไม่มั่นคงของความเร็ว, การล้มเหลวการหยุดตั้งทิศทาง หรือรหัสเตือนแกน Cs ก่อนที่เซ็นเซอร์จะถูกระบุว่าเป็นสาเหตุหลัก

ความเหมาะสมของเครื่องขับเคลื่อนและ CNC

A06B-1404-B904#F302 สามารถใช้งานได้กับโมดูลปรับเสียง Fanuc Alpha i spindle จากซีรีส์ 6111, 6112, 6141 และ 6142 ในประเภทที่เหมาะสมสําหรับ 3.7 kW สูงสุดมันรวมกับ Fanuc CNC การควบคุมรวมทั้งซีรีส์ 0i-B, 0i-C, 0i-D, 16i, 18i และ 30i/31i/32i

เครื่องขยายเสียงต้องมีพารามิเตอร์ประเภทมอเตอร์สําหรับ Ai 2/10000 และมีอินเตอร์เฟซเซ็นเซอร์ MZi เปิด

เนื่องจากลักษณะการปรับแต่งพิเศษของ B904#F302 verifying the specific amplifier and cable interface requirements of the machine before ordering a replacement is a worthwhile step — the machine builder's documentation or the original machine configuration record will confirm whether the standard amplifier pairing applies or whether the special configuration includes amplifier-side variations.

FAQ

Q1: การระบุ "SPECIAL" (B904#F302) หมายถึงอะไร และมันมีผลต่อการซ่อมแซมหรือไม่?

รหัสฐาน B904 ระบุว่านี่เป็นตัวแบบ OEM ที่ไม่เป็นมาตรฐานของมอเตอร์สปินด์ Ai 2/10000 สร้างขึ้นตามรายละเอียดเฉพาะของผู้ผลิตเครื่องมือริมท้าย #F302 กําหนดการตั้งค่าพิเศษเฉพาะ.

การตั้งชื่อพิเศษโดยทั่วไปจะครอบคลุมลักษณะภายนอก (ประเภทของเครื่องเชื่อม, การนําสายไฟ, รายละเอียดของอินเตอร์เฟซเครื่องจักรกล) แทนที่จะครอบคลุมแกนไฟฟ้าแม่เหล็กของมอเตอร์หรือส่วนประกอบหมุน

สถานที่ซ่อมแซมที่มีประสบการณ์กับมอเตอร์สปินด์อัลฟ่า i ทํางานด้วยส่วนประกอบหลักเดียวกัน ไม่ว่าจะเป็นย่อพิเศษ ดังนั้น B904 # F302 สามารถซ่อมแซมได้อย่างเต็มที่เช่น B103 มาตรฐาน

Q2: มาตรฐาน A06B-1404-B103 สามารถใช้เป็นตัวแทนโดยตรงได้หรือไม่?

B103 แบ่งปันชี้วัดไฟฟ้าเดียวกัน ¥2.2/3.7 kW, 1,500 ¥10,000 RPM, การติดตั้ง flange, หมุนสลิก, เซ็นเซอร์ MZi.การปรับปรุงพิเศษที่โค้ดใน #F302 อาจส่งผลกระทบต่อการตั้งค่าเครื่องเชื่อม, การเดินสายไฟ หรือขนาดของอินเตอร์เฟซทางกล

ก่อนการเปลี่ยน B103 ตรวจสอบความเหมาะสมของสายเชื่อมสายเคเบิลและความแตกต่างทางกลใด ๆ ที่อินเตอร์เฟสเครื่องจักร หากยืนยันความเหมาะสมB103 เป็นไฟฟ้าที่เท่าเทียมกัน และจะทํางานบนเครื่องขยายเสียงเดียวกันที่มีปริมาตรเดียวกัน.

Q3: เครื่องขยายสปินด์อัลฟ่า i ต้องการอะไร?

Ai 2/10000 ใช้ Fanuc Alpha i spindle amplifier module จากชุด 6111, 6112, 6141 และ 6142 ในประเภทกระแสที่เหมาะสมสําหรับผลิตสูงสุด 3.7 kWมันรวมกับ Fanuc CNC การควบคุมรวมทั้งซีรีส์ 0i-B, 0i-C, 0i-D, 16i, 18i และ 30i/31i/32i

ปารามิเตอร์ประเภทมอเตอร์เครื่องเสริมเสียงต้องตั้งค่าสําหรับ Ai 2/10000 และเปิดอินเตอร์เฟซเซ็นเซอร์ MZi

หากเครื่องขับเคลื่อนของเครื่องถูกตั้งค่าให้เป็น B904#F302 การตั้งค่าพิเศษ ยืนยันว่ามีปริมาตรด้านเครื่องเสริมเสียงใด ๆ ที่แตกต่างจากการตั้งค่า B103 มาตรฐานหรือไม่ ก่อนที่จะใช้งานเครื่องสํารอง

คําถามที่ 4: ฟังก์ชันของสปินด์ลใดที่ขึ้นอยู่กับเซ็นเซอร์ MZi และเกิดอะไรขึ้นถ้ามันล้มเหลว?

การหยุดที่ตั้งทิศทาง การทํางานตามแกน Cs (spindle-as-axis) การแตะแข็ง และการควบคุมความเร็วในเวลาจริงทั้งหมดขึ้นอยู่กับ MZi หาก MZi ผลิตผลิตที่เสื่อมเสื่อมหรือสั้น ๆฟังก์ชันเหล่านี้จะสร้างสัญญาณเตือน หรือไม่ทํางาน, ความผิดพลาดการหยุดที่ตั้งทิศทางในการเปลี่ยนเครื่องมือ, หรือความผิดพลาดการปรับสynchronization ที่แข็งแรงคือการนําเสนอแบบทั่วไป

ความบกพร่องของ MZi ไม่ได้ปรากฏเป็นสัญญาณเตือนที่ชัดเจนทันทีเสมอไป; ผลิตของเซ็นเซอร์ที่ลดลงมักจะปรากฏครั้งแรกเป็นความบกพร่องทางการทํางานที่ระยะสั้น ก่อนที่จะก้าวไปสู่สัญญาณเตือนที่คงอยู่หากอาการดังกล่าวปรากฏการตรวจ MZi ช่องว่างอากาศ สภาพวงแหวนเซ็นเซอร์ และคุณภาพสัญญาณออก เป็นขั้นตอนการวินิจฉัยแรกที่เหมาะสม

Q5: ขั้นตอนการตรวจสอบไหนที่สําคัญที่สุดสําหรับ A06B-1404-B904#F302 ที่ใช้แล้ว?

ตรวจสอบปลายแกนเลื่อนเพื่อตรวจสอบการบดหรือการบดจากการติดตั้งเครื่องเชื่อมที่ไม่ถูกต้อง และตรวจสอบการหลุดที่เกิดขึ้นจากการเสียหายของเครื่องเชื่อมก่อนหน้านี้ตรวจสอบการรับและวงแหวนการตรวจจับเซ็นเซอร์ MZi ที่ด้านหลังของเครื่องยนต์สําหรับความเสียหายทางกลและตรวจสอบช่องว่างอากาศอยู่ในรายละเอียด.

วัดความต้านทานการล่อผ่านทั้งสามระยะเพื่อสมดุลและตรวจสอบความต้านทานการกันความร้อนกับดินและการตรวจสอบความละเอียดหลังการเผชิญหน้ากับสารเย็น หรือการเก็บรักษานาน.

ยืนยันพัดลมเย็นทํางานได้อย่างอิสระ การทํางานบนเบนจ์บนเครื่องขยายกระบอก Alpha I ที่เข้ากันได้ ด้วยความเร็วเพิ่มขึ้นถึง 10,000 รอบต่อนาทีเป็นการตรวจสอบสุดท้ายที่ถูกต้อง ก่อนที่จะนํามอเตอร์กลับไปใช้ในระบบการผลิต.
