| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A06B-0061-B203 |

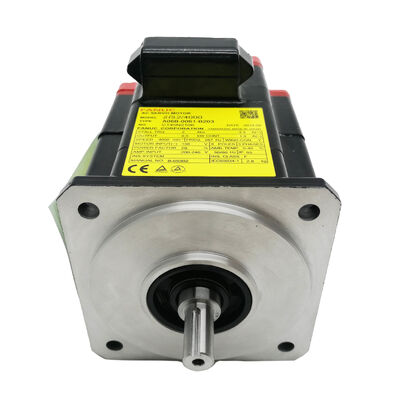

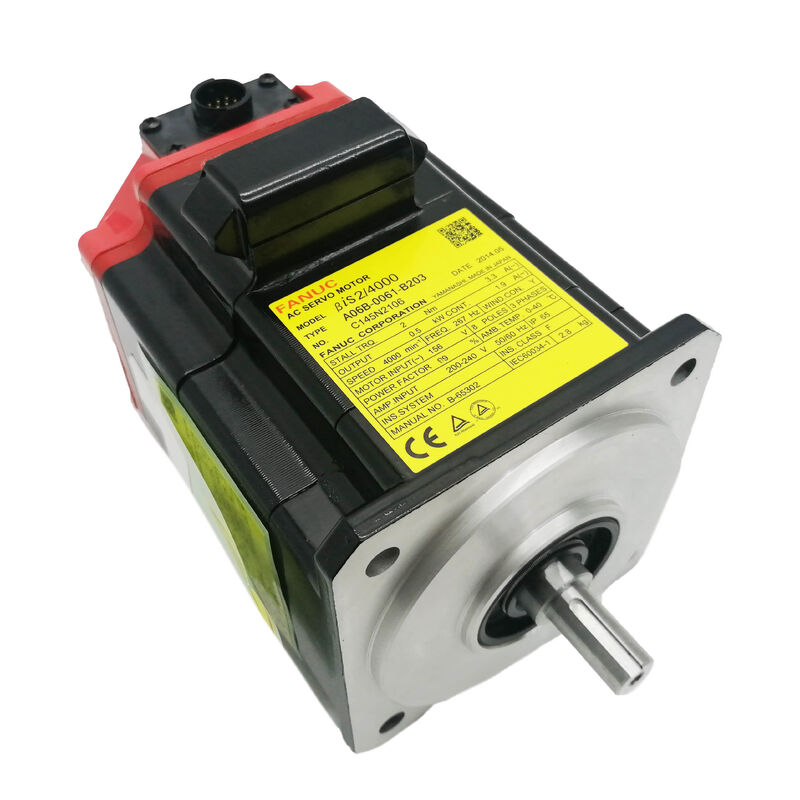

A06B-0061-B203 คือ FANUC βiS 2/4000 — มอเตอร์คลาส 2 Nm, 4,000 rpm จากซีรีส์ Beta iS ด้วยกำลัง 0.5 kW และแรงบิดหยุดนิ่ง 2 Nm เหมาะสำหรับแกน CNC ที่ไม่ต้องการแรงตัดสูง แต่ต้องการการวางตำแหน่งที่แม่นยำและตอบสนองได้ดี เช่น ตัวหมุนดัชนีของชั้นวางเครื่องมือ, แกนรองบนศูนย์กลางการกลึงขนาดกะทัดรัด, แกนป้อนบนศูนย์กลางการตัดเฉือนขนาดเล็ก และตำแหน่งเซอร์โวเสริมบนเครื่องจักรแบบมัลติฟังก์ชัน
การกำหนดค่า B203 ระบุเพลาแบบมีลิ่มตรงโดยไม่มีเบรก เพลาแบบมีลิ่มตรงให้การส่งกำลังบิดที่แน่นอนที่ข้อต่อ — ลิ่มรับภาระแทนที่จะอาศัยแรงหนีบจากแรงเสียดทานเพียงอย่างเดียว ซึ่งมีความน่าเชื่อถือมากกว่าในการกลับทิศทางซ้ำๆ และการรับภาระจากการสั่นสะเทือนตลอดอายุการใช้งาน
ตัวเข้ารหัส β128iA ให้สัญญาณ 128 ช่วงต่อการหมุน ซึ่งประมวลผลโดยแอมพลิฟายเออร์เซอร์โวให้มีความละเอียดประสิทธิผลสูงขึ้นสำหรับการควบคุมตำแหน่ง นี่คือตัวเข้ารหัสแบบเพิ่มค่า — เครื่องจักรต้องทำการหมุนรอบอ้างอิง (homing) ให้เสร็จสมบูรณ์หลังจากเปิดเครื่องทุกครั้งก่อนเริ่มการผลิต หากแอปพลิเคชันต้องการตำแหน่งสัมบูรณ์โดยไม่ต้อง homing ให้ระบุรุ่น Beta iS ที่มีตัวเข้ารหัสสัมบูรณ์
การไม่มีเบรกเป็นทางเลือกที่ถูกต้องสำหรับแกนแนวนอนและกลไกที่วงรอบตำแหน่งปิดของแอมพลิฟายเออร์เซอร์โวจะยึดแกนให้นิ่งระหว่างการทำงานปกติของเครื่องจักร แกนแนวตั้งและสไลด์ที่รับภาระจากแรงโน้มถ่วงต้องการรุ่นที่มีเบรกที่สอดคล้องกัน (ต่อท้าย B503) พร้อมเบรกแบบสปริง 24V
| พารามิเตอร์ | ค่า |
|---|---|
| หมายเลขชิ้นส่วน | A06B-0061-B203 |
| รุ่นมอเตอร์ | βiS 2/4000 |
| แรงบิดหยุดนิ่ง | 2 Nm |
| กำลังขับที่กำหนด | 0.5 kW |
| กระแสหยุดนิ่ง | 3.3 A |
| ความเร็วสูงสุด | 4,000 rpm |
| อินพุต | 3 เฟส 200–240V AC |
| ขั้ว | 8 |
| ฉนวน | คลาส F |
| ตัวเข้ารหัส | β128iA แบบเพิ่มค่า |
| เพลา | ตรง + ร่องลิ่ม |
| เบรก | ไม่มี |
คำถามที่ 1: เครื่องจักรต้องการรอบการ homing ทุกครั้งที่เปิดเครื่อง ใช่หรือไม่? เป็นเพราะตัวเข้ารหัส β128iA หรือไม่?
ใช่ β128iA เป็นตัวเข้ารหัสแบบเพิ่มค่า — ตำแหน่งจะถูกกำหนดโดยการนับพัลส์จากจุดอ้างอิงทุกครั้งที่เปิดเครื่อง จำเป็นต้องมีรอบการ homing หลังจากรอบการเปิดเครื่องทุกครั้งเพื่อตั้งค่าการอ้างอิงแกน นี่เป็นพฤติกรรมปกติสำหรับเครื่องจักรที่สร้างด้วยมอเตอร์เซอร์โว Beta iS แบบเพิ่มค่า หากต้องการตำแหน่งสัมบูรณ์โดยไม่ต้องมีรอบการ homing ให้ระบุรุ่น Beta iS ที่มีตัวเข้ารหัสสัมบูรณ์
คำถามที่ 2: การกำหนดค่า B203 (ไม่มีเบรก) ส่งผลต่อแกนเมื่อเซอร์โวปิดหรือไม่?
เมื่อเปิดเซอร์โว วงรอบตำแหน่งปิดจะยึดแกนให้นิ่งอย่างแข็งขัน เมื่อปิดเซอร์โว — ที่ E-stop, การปิดเซอร์โวตามแผน หรือการสูญเสียพลังงาน — การล็อคเซอร์โวจะถูกยกเลิก มอเตอร์ที่ไม่มีเบรกบนแกนแนวนอนหรือแกนที่สมดุลจะรักษาสภาพตำแหน่งได้อย่างเพียงพอภายใต้สภาวะทางกลส่วนใหญ่โดยไม่มีเซอร์โวทำงาน สำหรับแกนแนวตั้งหรือแกนที่รับภาระจากแรงโน้มถ่วง จำเป็นต้องใช้รุ่น B503 ที่มีเบรกแบบสปริงเพื่อยึดแกนอย่างปลอดภัยเมื่อถอดพลังงานออก
คำถามที่ 3: แอมพลิฟายเออร์ใดบ้างที่เข้ากันได้กับ A06B-0061-B203?
βiS 2/4000 จับคู่กับแอมพลิฟายเออร์ FANUC Beta SVU และ SVM จากซีรีส์ที่เข้ากันได้กับมอเตอร์ Beta iS รุ่นแอมพลิฟายเออร์ที่เฉพาะเจาะจงขึ้นอยู่กับจำนวนแกนของระบบขับเคลื่อนและการกำหนดค่ากระแสปัจจุบัน ยืนยันว่ากระแสที่กำหนดของแอมพลิฟายเออร์ครอบคลุมกระแสหยุดนิ่ง 3.3A ของมอเตอร์นี้
คำถามที่ 4: เพลามีร่องลิ่ม ควรระบุขนาดร่องลิ่มใดเมื่อสั่งซื้อดุมข้อต่อ?
ขนาดร่องลิ่มสำหรับ βiS 2/4000 เป็นไปตามข้อกำหนดของคู่มือการใช้งานมอเตอร์เซอร์โว FANUC Beta สำหรับขนาดเฟรมมอเตอร์นี้ ยืนยันเส้นผ่านศูนย์กลางเพลา ความกว้างร่องลิ่ม และความลึกร่องลิ่มจากป้ายชื่อมอเตอร์หรือเอกสารข้อมูลจำเพาะมอเตอร์ FANUC ก่อนทำการตัดเฉือนหรือสั่งซื้อดุม
คำถามที่ 5: มอเตอร์นี้มักเก็บไว้เป็นอะไหล่หรือไม่?
ใช่ สำหรับโรงงานที่ใช้แกน βiS 2/4000 หลายเครื่อง การเก็บอะไหล่ทดแทนที่ตรงกันไว้ในคลังสินค้าเป็นเรื่องปฏิบัติ — ความล้มเหลวของมอเตอร์เซอร์โวสามารถหยุดการผลิตได้อย่างรวดเร็ว และข้อกำหนดมอเตอร์ที่เฉพาะเจาะจง (รุ่น, ตัวเข้ารหัส, เพลา, เบรก) ต้องตรงกันทุกประการเพื่อให้ตัวทดแทนทำงานได้โดยไม่ต้องเปลี่ยนแปลงพารามิเตอร์ B203 (ไม่มีเบรก, มีลิ่ม) ควรเก็บสต็อกไว้โดยเฉพาะ; B503 (มีเบรก, มีลิ่ม) เป็นมอเตอร์ที่แตกต่างกันและไม่ใช่ตัวทดแทนโดยตรงในเครื่องจักรที่กำหนดค่าโดยไม่มีเบรก
