| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | A06B-0372-B588 |

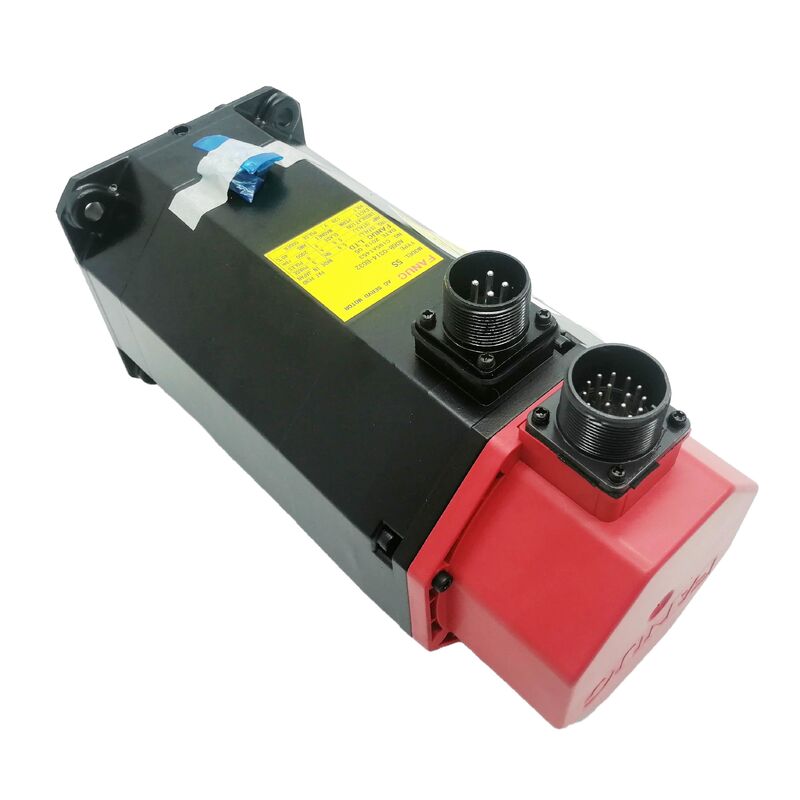

A06B-0372-B588 คือมอเตอร์เซอร์โว Alpha A2/2000 ของ FANUC ในรูปแบบเพลาตรง พร้อมตัวเข้ารหัส A1000 ด้วยกำลัง 0.4 kW และแรงบิดขณะหยุดนิ่ง 2 Nm มอเตอร์รุ่นนี้เหมาะสำหรับแกน CNC ขนาดกะทัดรัดที่ต้องการประสิทธิภาพระดับเครื่องจักรจริงในเฟรมขนาดเล็ก: แกนป้อนสำหรับศูนย์กลึงและศูนย์เครื่องจักรขนาดเล็ก, ไดรฟ์โต๊ะหมุน, ชุดประกอบตำแหน่ง และตำแหน่งเซอร์โวเสริมที่การเปลี่ยนอะไหล่ให้ตรงรุ่นมีความสำคัญมากกว่าการหาอะไหล่ที่ใส่ได้
การระบุคลาส A2 หมายถึงแรงบิดขณะหยุดนิ่งต่อเนื่อง 2 Nm — แรงบิดที่มอเตอร์ส่งออกโดยไม่เกินพิกัดความร้อนภายใต้ภาระต่อเนื่อง แรงบิดสูงสุด 16 Nm ให้กำลังสำรองสำหรับการเปลี่ยนแปลงความเร็วชั่วขณะระหว่างรอบการวางตำแหน่งความเร็วสูง
| พารามิเตอร์ | ค่า |
|---|---|
| หมายเลขชิ้นส่วน | A06B-0372-B588 |
| คลาสของมอเตอร์ | A2/2000 |
| กำลังขับที่กำหนด | 0.4 kW |
| แรงบิดขณะหยุดนิ่ง | 2.0 Nm |
| แรงบิดสูงสุด | 16 Nm |
| ความเร็วที่กำหนด | 2,000 rpm |
| กระแสขณะหยุดนิ่ง | 2.2 A |
| ความเฉื่อยของโรเตอร์ | 0.00060 kg·m² |
| เพลา | ตรง |
| ตัวเข้ารหัส | A1000 แบบเพิ่มค่า |
| เบรก | ไม่มี |
ตัวเข้ารหัส A1000 เป็นแบบเพิ่มค่า ให้สัญญาณ 1,000 สัญญาณต่อรอบ อิเล็กทรอนิกส์ของเซอร์โวแอมพลิฟายเออร์ของ FANUC จะคูณจำนวนนี้ให้มีความละเอียดที่มีประสิทธิภาพสูงขึ้น ข้อบ่งชี้ที่สำคัญ: ตัวเข้ารหัส A1000 ต้องการรอบการอ้างอิงกลับ (homing) ทุกครั้งที่เปิดเครื่องจักรเพื่อตั้งค่าอ้างอิงตำแหน่งแกนใหม่ หากเครื่องจักรที่ติดตั้งต้องอาศัยตำแหน่งสัมบูรณ์โดยไม่ต้องทำ homing จะต้องใช้มอเตอร์รุ่นที่มีตัวเข้ารหัสสัมบูรณ์
เพลาตรงเป็นจุดยืนยันอีกประการหนึ่ง รูปแบบเพลาเป็นตัวกำหนดการเชื่อมต่อ: มอเตอร์ที่มีเพลาตรงจะจับคู่กับดุมต่อแบบหนีบด้วยแรงเสียดทาน มอเตอร์เพลาเรียวต้องการการออกแบบดุมที่แตกต่างออกไป ในการเปลี่ยนอะไหล่ การผสมผสานรูปแบบเพลาหมายความว่ามอเตอร์จะไม่สามารถใส่เข้ากับอินเทอร์เฟซทางกลที่มีอยู่ได้ ยืนยันประเภทเพลาของมอเตอร์ที่ติดตั้งจากป้ายชื่อก่อนสั่งซื้อ
ภายในตระกูล A06B-0372 รุ่นย่อยที่มีอักษรต่อท้ายที่อยู่ติดกันจะแตกต่างกันที่ประเภทตัวเข้ารหัส รูปแบบเพลา หรือการกำหนดค่าเบรก B588 ระบุเพลาตรงและตัวเข้ารหัส A1000 โดยไม่มีเบรก ยืนยันอักษรต่อท้ายที่สมบูรณ์ของมอเตอร์ที่ติดตั้งก่อนจัดหาอะไหล่ทดแทน
คำถามที่ 1: แอมพลิฟายเออร์ใดบ้างที่เข้ากันได้กับ A06B-0372-B588?
ซีรีส์ Alpha A2/2000 ของ A06B-0372 เข้าคู่กับโมดูลเซอร์โวแอมพลิฟายเออร์ FANUC Alpha SVM จากตระกูล A06B-6079 และ A06B-6096 รูปแบบ SVM ที่เฉพาะเจาะจงขึ้นอยู่กับการกำหนดค่าแกนของระบบขับเคลื่อน ยืนยันว่ากระแสที่กำหนดของแอมพลิฟายเออร์ครอบคลุมความต้องการกระแสขณะหยุดนิ่ง 2.2A ของมอเตอร์
คำถามที่ 2: แกนแสดงข้อผิดพลาดในการติดตามหลังจากเปลี่ยนมอเตอร์เป็น A06B-0372-B588 ควรตรวจสอบอะไรบ้าง?
ข้อผิดพลาดในการติดตามหลังจากการเปลี่ยนมอเตอร์โดยทั่วไปบ่งชี้ว่าพารามิเตอร์ประเภทมอเตอร์ของเซอร์โวแอมพลิฟายเออร์ไม่ตรงกับมอเตอร์ที่ติดตั้ง หรือสายเคเบิลตัวเข้ารหัสไม่ได้เสียบเข้ากับขั้วต่อป้อนกลับของแอมพลิฟายเออร์จนสุด ตรวจสอบพารามิเตอร์ประเภทมอเตอร์ใน CNC ว่าตรงกับคลาส Alpha A2/2000 หรือไม่ และยืนยันว่าไม่มีขาที่งอหรือปนเปื้อนบนขั้วต่อตัวเข้ารหัส
คำถามที่ 3: ตัวเข้ารหัส A1000 เป็นแบบสัมบูรณ์หรือแบบเพิ่มค่า?
แบบเพิ่มค่า A1000 ต้องการรอบการอ้างอิงกลับทุกครั้งที่เปิดเครื่องเพื่อตั้งค่าอ้างอิงตำแหน่งแกน หากเครื่องจักรต้องการตำแหน่งสัมบูรณ์เมื่อเปิดเครื่องโดยไม่ต้องทำโฮมมิ่ง จะต้องใช้มอเตอร์รุ่นที่มี FANUC absolute pulsecoder ยืนยันพฤติกรรมการโฮมมิ่งของเครื่องจักรที่ติดตั้งก่อนสั่งซื้อ
คำถามที่ 4: A06B-0372-B588 มีเบรกหรือไม่?
ไม่มี อักษรต่อท้าย B588 ระบุว่าไม่มีเบรก วงจรควบคุมตำแหน่งแบบปิดของเซอร์โวแอมพลิฟายเออร์จะยึดแกนให้อยู่กับที่ขณะทำงานปกติ สำหรับแกนแนวตั้งหรือกลไกที่รับน้ำหนักจากแรงโน้มถ่วงซึ่งต้องการการยึดทางกลเมื่อเซอร์โวปิดอยู่ ให้ระบุรุ่นที่มีเบรกพร้อมอักษรต่อท้าย B ที่สอดคล้องกัน
คำถามที่ 5: A06B-0372-B588 หาซื้อได้จากที่ไหน?
มอเตอร์ FANUC Alpha A2/2000 มีจำหน่ายในตลาดหลังการขาย CNC — สินค้าใหม่ที่ยังไม่ได้ใช้ สินค้าที่ผ่านการทดสอบและปรับปรุงใหม่ และบริการซ่อมแซมมอเตอร์ ยืนยันอักษรต่อท้าย B588 (เพลาตรง, A1000, ไม่มีเบรก) จากป้ายชื่อของมอเตอร์ที่ติดตั้งก่อนสั่งซื้อ มอเตอร์ที่ได้รับการปรับปรุงใหม่ควรมีการตรวจสอบการจัดแนวตัวเข้ารหัสเป็นส่วนหนึ่งของกระบวนการปรับปรุง
