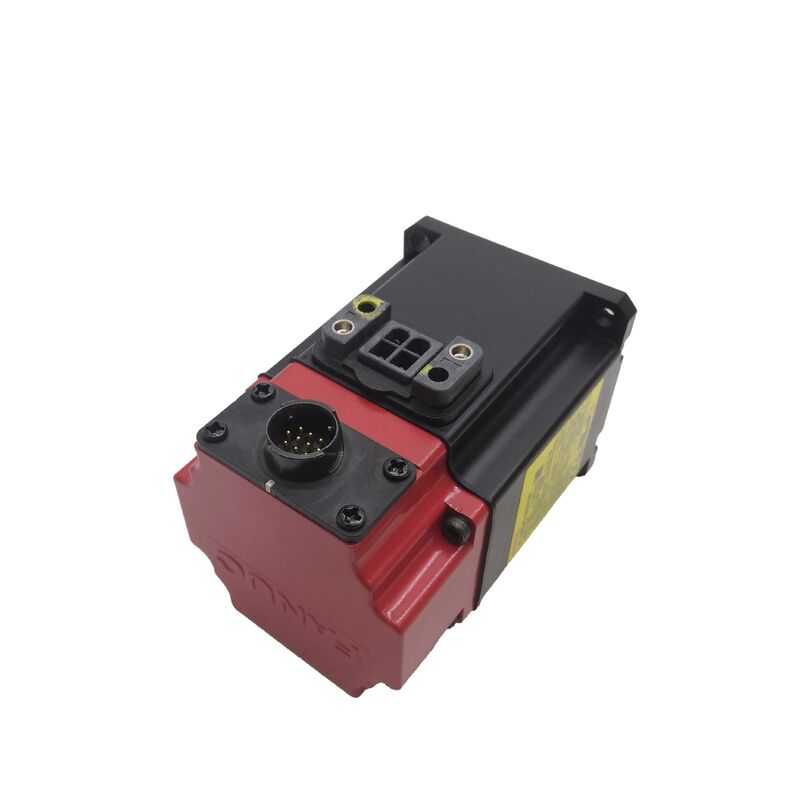

แฟนุค A06B-0372-B171
α2/2000 -- 0.4 กิโลวัตต์, หม้อกระชับ, เบรก, ซีเรียล C Encoder
เลขส่วน:A06B-0372-B171
ซีรี่ย์:ALPHA AC เซอร์โม่เตอร์
รุ่น:α2 / 2000
การตั้งค่า:ชาฟท์แบบกระดูก (มาตรฐาน) เบรกที่ใช้สปริง ซีเรียล C อัมพัสโคเดอร์ (40,000 ppr) IP67
สถานะ:สิ้นการผลิตโดยผู้ผลิต -- ซ่อมแซมและมี stok เพิ่มเหลือ
สภาพ:ปรับปรุงใหม่ / เงินเหลือ
ภาพรวมสินค้า
Fanuc A06B-0372-B171 เป็นมอเตอร์เซอร์โวเอซีแบบคอมแพคต์ของซีรีย์ ALPHA ที่มีแกนโค้ง, เบรกที่ใช้สปริงบูรณาการ, และเครื่องรหัสอัมพวาสซีเรียล C สําหรับการตอบสนองตําแหน่งและความเร็วความแรงผลิตต่อเนื่อง 4 kW กับแรงหมุนสตอล์ค 2 Nm และ 2ความเร็วสูงสุด 1,000 รอบต่อนาที มอเตอร์นี้ถูกออกแบบมาสําหรับแกนรองที่เล็กๆ และมีวงจรสูงในเครื่องมือเครื่องจักรและอุปกรณ์อัตโนมัติ ที่มีขนาดเล็กและการตอบสนองที่น่าเชื่อถือเป็นสิ่งจําเป็น.
รายละเอียดเทคนิค
| ปริมาณผลิต | 0.4 กิโลกรัม |
| ทอมปอร์คการหยุด | 2 Nm |
| ปัจจุบัน | ประมาณ 3.5 A |
| ปัจจุบัน | 2.2 A |
| โมเตอร์วอลเตจ | 120 V (3-Phase) |
| อัตราความถี่ | 133 Hz |
| ความเร็วสูงสุด | 2,000 รอบต่อนาที |
| เครื่อง Encoder | ซีเรียล C อุปกรณ์รหัสกระแทก -- 40,000 ppr (A860-0356-T101) |
| ประเภทหม้อ | กลมกระชับ (มาตรฐาน) |
| เบรก | การใช้สปริง, 90V DC |
| การป้องกันการเข้า | IP67 |
| ประเภทการปิด | F |
| ซีรี่ย์ | ALPHA -- α2/2000 |
| สถานะ | กําจัดโดยผู้ผลิต |
ประสิทธิภาพของทอร์คคอมแพค
คลาสทอร์ค α2 เป็นคลาสที่เล็กที่สุดใน ALPHA เซอร์วามอเตอร์แบบมาตรฐาน ทําให้มันเหมาะสําหรับภาระแกนอาหารที่เบาและหมุนย่อยของเครื่องมือขนาดเล็กด้วยความต้องการในปัจจุบัน 2.2A ราคาต่ํา, มอเตอร์นี้คู่ได้อย่างมีประสิทธิภาพกับ SVM1-12 โมดูลขยายเสียง.
การออกแบบกระบอกกระบอก
ชาฟต์ที่กระชับกระชับความแม่นยําสร้างการขัดขวางที่ตั้งใจตัวเองที่เหมาะสําหรับการจัดสรรการเชื่อมต่อที่ดีที่สุดและการตั้งตําแหน่งซ้ําได้คุณสมบัติทางวิศวกรรมนี้รับประกันผลงานที่คงที่ แม้แต่ในกําลังแรงหมุนของมอเตอร์ 2 Nm, แม้ว่าทอร์มการติดตั้งที่เหมาะสมและวิธีการถอนมืออาชีพเป็นสิ่งจําเป็นในการรักษาความสมบูรณ์แบบของ shaft.
ระบบเบรกที่ใช้สปริง
มีระบบเบรคที่ใช้สปริงและปล่อยไฟฟ้าที่ป้องกันความล้มเหลวที่เปิดอัตโนมัติในกรณีขาดพลังงานหรือปิดการให้บริการเบรก 90V DC ให้ความมั่นใจในการตั้งตําแหน่งที่น่าเชื่อถือได้สําหรับแกนตั้งตําแหน่งผู้ช่วยและกลไกการชี้อัตราการตรวจสอบความดันที่เหมาะสมเป็นสิ่งสําคัญระหว่างการติดตั้ง เพื่อป้องกันความเสียหาย
ซีเรียล C พัลสโคเดอร์
อุปกรณ์พร้อมกับเครื่อง Encoder Serial C รุ่นแรก (A860-0356-T101) ให้แรงกระแทก 40,000 ครั้งต่อรอบEncoder ขั้นตอนนี้ต้องการลําดับ homing ในการเริ่มต้นและการปรับแต่งเครื่องขยายเฉพาะการเปลี่ยนตรงกับชนิดโคเดอร์นี้ถูกแนะนําอย่างเข้มงวดเพื่อรักษาความสอดคล้องของระบบ
การคุ้มครองสิ่งแวดล้อม
หลังคาที่ได้รับการจัดอันดับ IP67 ให้ความคุ้มกันอย่างสมบูรณ์แบบจากฝุ่นที่เข้าไปและการดําน้ําชั่วคราวทําให้เครื่องยนต์นี้เหมาะสําหรับสภาพแวดล้อมอุตสาหกรรมที่ท้าทายกับหมอกของสารเย็นและการทําความสะอาดการตรวจสอบประจําของประปา shaft เป็นที่แนะนําสําหรับมอเตอร์ที่มีประวัติการใช้งานที่ยาวนาน
ความสอดคล้องของ Drive & Control
เหมาะสมกับเครื่องยกระดับเซอร์โว SVM ของ Fanuc ALPHA รายการ โดยเฉพาะโมดูล SVM1-12 และสามารถบูรณาการกับเครื่องควบคุม CNC ของ Fanuc รวมถึงซีรีส์ 0, 0i, 15, 16, 18 และ 21การปารามิเตอร์ที่เหมาะสมสําหรับ α2/2000 กับ Serial C Encoder เป็นสิ่งจําเป็นสําหรับการทํางาน.
คํา ถาม ที่ ถาม บ่อย
อะไรจะแยก B171 จาก B175 และ B177?
ทั้งสามรุ่นแบ่งปันรายละเอียดไฟฟ้าที่เหมือนกัน แต่แตกต่างกันในชนิด Encoder. B171 ใช้ Serial C (40,000 ppr)ขณะที่ B175 ใช้ A64 สมบูรณ์ และ B177 ใช้ I64การแทนที่โดยตรงต้องตรวจสอบความเหมาะสมของเครื่องขยายเสียงและปรับปริมาตร
ซีเรียลซีโคเดอร์เป็นอย่างไร เมื่อเทียบกับไอ 64
ซีเรียล C ให้ความละเอียด 40,000 ppr โดยใช้โปรโตคอลอินเตอร์เฟซก่อนหน้านี้ของ Fanuc ขณะที่ I64 ให้ความละเอียด 64,000 ppr ด้วยเทคโนโลยีอินเตอร์เฟสหลังกว่าปัจจัยสําคัญคือการสนับสนุนเครื่องขยายเสียงสําหรับอินเตอร์เฟซโคเดอร์เฉพาะ.
เครื่องขยายเสียงที่ต้องการสําหรับมอเตอร์นี้คืออะไร?
โมดูลเครื่องเสริมเสียงเซอร์โว SVM1-12 (A06B-6096-H101) ได้ถูกระบุสําหรับ α2/2000เครื่องขยายเสียงต้องปารามิเตอร์สําหรับชนิดมอเตอร์นี้ด้วยเครื่อง Encoder Serial C และตรวจสอบการสนับสนุน Interface Serial Cโดยเฉพาะในระบบที่ปรับปรุง
ทําไมความดันเบรคจึงสําคัญระหว่างการติดตั้ง?
ความดันที่ต่ํากว่าจะทําให้เกิดการติดต่อบางส่วนและความเสียหายทางความร้อน ในขณะที่ความดันที่สูงกว่าจะเผาไหม้โค้ลตรวจสอบความแรงกดไฟฟรีของเครื่องยนต์เสมอก่อนการเชื่อมต่อมอเตอร์.
จุดตรวจสอบหลักสําหรับหน่วยที่ใช้แล้วคืออะไร?
การทดสอบฟังก์ชันเบรคกับ 90V DC ตรวจสอบแกนกระบอกเพื่อดูความเสียหาย ตรวจสอบสภาพประปาแกน IP67 ตรวจสอบเครื่องเชื่อม Encoder เพื่อดูความเกรี้ยว วัดความต้านทานการล่อเพื่อสมดุลระยะและตรวจสอบความต้านทานของอุปกรณ์กันไฟ. การทดสอบเบนจ์กับเครื่องขยายเสียงที่เข้ากันได้สําเร็จ
