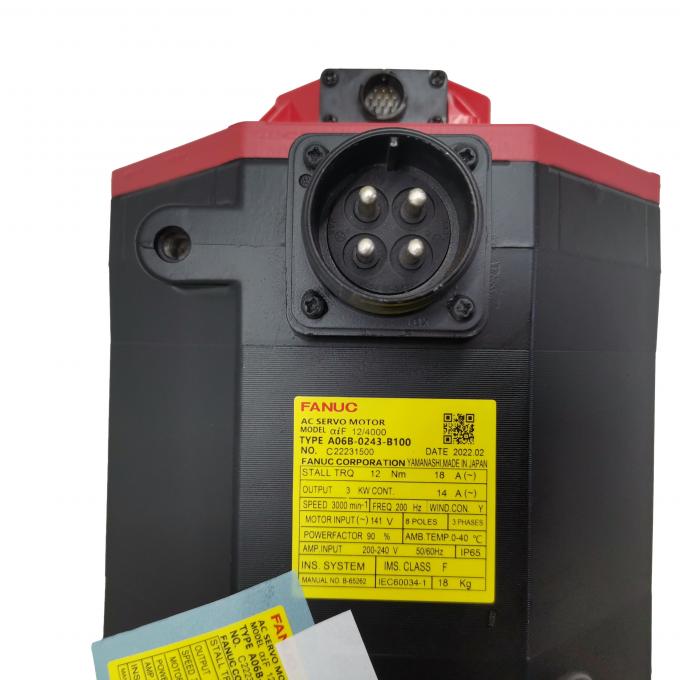

Fanuc A06B-0243-B100 AC เซอร์โม่เตอร์
αiF 12/3000, แกนตรง, A1000 เสมอ, ไม่มีเบรก
ภาพรวมสินค้า
เลขส่วน:A06B-0243-B100
ค้นหาเช่นกัน:A06B0243B100, FANUC A06B-0243-B100, FANUC A06B0243B100
รถยนต์:αiF 12/3000
การจัดหมวดหมู่:Fanuc Alpha iF Series AC Brushless Servo Motor -- ทอร์ค 12 Nm, 3.0 kW, 3,000 รอบ / นาที, แกนเรียบตรง, ไม่มีเบรก, Alpha i A1000 Absolute Pulse Coder, IP65
รายละเอียดเทคนิค
| เลขส่วน | A06B-0243-B100 |
| รุ่นรถยนต์ | αiF 12/3000 |
| น้ําหนักสะสม | 42.6 ปอนด์ (~ 19.3 กิโลกรัม) |
| ทอมปอร์คการหยุด | 12 Nm |
| ปริมาณผลิต | 3.0 กิโลวัตถ์ |
| ความเร็วสูงสุด | 3,000 รอบ / นาที |
| ความดันทางเข้า | 200-240V AC |
| ความถี่ | 50/60 Hz |
| ขั้นตอน | 3 ขั้นตอน |
| ปัจจุบัน | 14 A |
| เครื่องรหัส Pulse | อัลฟ่า i A1000 (ลําดับที่แน่นอน) |
| ความละเอียดของ Encoder | 1,000,000 กระแทก/rev |
| ประเภทหม้อ | สายตรงเรียบ (SLK -- ไม่มี keyway) |
| เบรกไฟฟ้าแม่เหล็ก | ไม่มี |
| ระดับการคุ้มครอง | IP65 |
| ประเภทการปิด | ประเภท F |
| อุณหภูมิการทํางาน | 0°C ถึง +40°C |
| เครื่องขยายเสียงที่เข้ากันได้ | เครื่องเสริมพลังงาน Fanuc αi series (αiSV) |
| การควบคุมที่เข้ากันได้ | Fanuc ซีรี 0i, 15i, 16i, 18i, 21i, 30i, 31i, 32i |
| สาเหตุ | ญี่ปุ่น |
12 นิวตันเมตร มอเตอร์ที่เหมาะสมสําหรับแกนเครื่องมือขนาดกลาง
A06B-0243-B100 อาศัยระดับกลางที่ผลิตในครอบครัวมอเตอร์ αiF12 Nm ของแรงหมุนสตอล์คต่อเนื่องและ3.0 kW ผลิตกําลัง, มันเหมาะสมสําหรับเครื่องมือ CNC ขนาดเล็กและกลาง ที่ภาระแกนหล่นลงอย่างสบายใจ ภายในงบประมาณทอร์คยั่งยืน 12 Nm
รายการ3,000 รอบ / นาทีทําให้ความเร็วในการเคลื่อนที่ที่เร็วเหมาะสมกับประเภทเครื่องจักรนี้14A ปริมาณไฟฟ้าปริมาณติดกับพื้นฐานไฟฟ้าสามเฟสมาตรฐาน42.6 ปอนด์ (19.3 kg), การสนับสนุนการยกที่เหมาะสมถูกแนะนําระหว่างการติดตั้งและการบํารุงรักษา

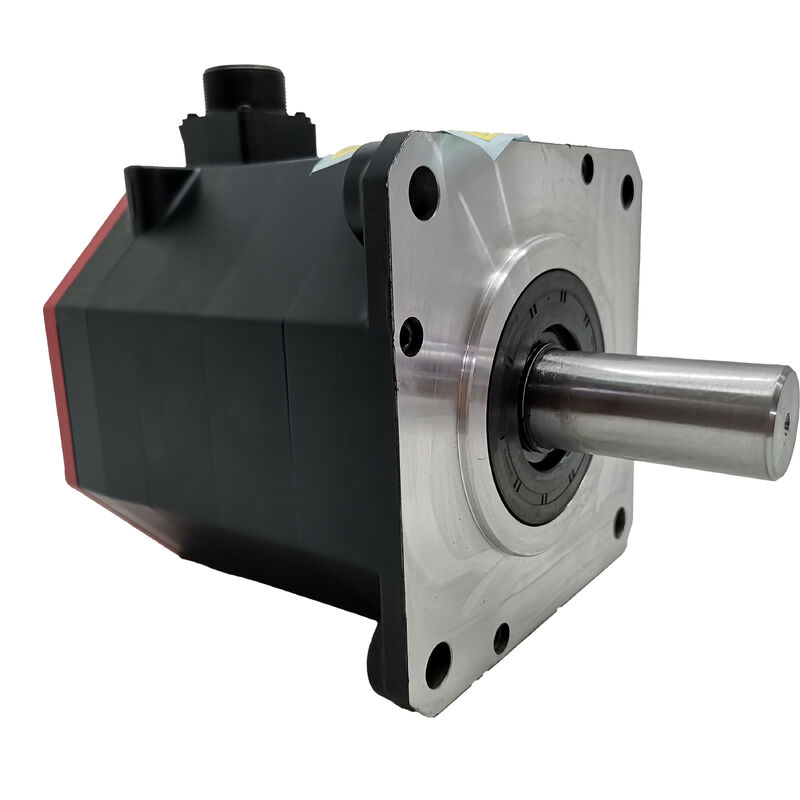

รางเรียบเรียบ ผูกพันโดยไม่ต้องมีร่องกั้น
รายการต้นเรียบตรง (SLK)ส่งทอมเปอร์โดยเฉพาะผ่านแรงกดขัดการออกแบบนี้จําเป็นต้องมีการกําหนดอย่างถูกต้อง การเชื่อมต่อแคลมป์ปิลท์ฮับ (split-hub clamp) หรือฮับการขยายไฮดรอลิก (hydraulic expansion hub) เพื่อรับมือความต้องการของทอร์คสตัลท 12 Nm และความเร็วสูงสุด.
การปรับแต่งนี้สามารถถอนฮับได้ง่ายโดยใช้เครื่องดึงเกียร์มาตรฐาน ซึ่งให้ข้อดีในการบํารุงรักษาในสภาพแวดล้อมของเครื่องจักรที่จํากัดมีให้เลือก A06B-0243-B200 แบบที่มีรหัสคีย์เวย์.
ไม่มีเบรค การตั้งค่ามาตรฐานสําหรับแกนแนวราบ
รายการการกําหนด B100แสดงว่าไม่มีเบรกไฟฟ้าแม่เหล็ก ซึ่งเป็นมาตรฐานสําหรับแกนอาหาร CNC ทิศตรงαi เซอร์โว แอมพลิเฟียร์เซอร์โวล็อกความสามารถในการทํางาน โดยที่วงจรตําแหน่งยังคงใช้งาน และเครื่องรหัสให้ผลตอบสนองอย่างต่อเนื่อง
การปรับแต่งนี้กําจัดความจําเป็นของวงจรเบรค, รีเล่, และสมองเวลา, ลดความซับซ้อนของแผ่นและจํานวนส่วนประกอบ.ตัวแบบที่ใช้เบรก (B300 และ B400) ถูกจัดไว้สําหรับแกนตั้งที่แรงโน้มถ่วงต้องการความมั่นคงในการยึดเพิ่มเติม.
A1000 Absolute Encoder การรักษาตําแหน่งผ่านวงจรพลังงาน
รายการอัลฟ่า i A1000 ซีเรียล Absolute Pulse Coderด้วย 1,000, 000 อัมพ์สต์ต่อหมุนรักษาตําแหน่งหลายหมุน ผ่านเหตุการณ์การปิดไฟผ่านแบตเตอรี่สํารองใน Fanuc αi servo แอมพลิเฟอร์
วิธีนี้กําจัดวงจรการทําการสืบสานรายวัน ทําให้สามารถติดตามพิกัดได้ทันทีตอนเริ่มต้น และสามารถฟื้นฟูได้อย่างต่อเนื่องจากการหยุดโครงการกลางตอนความละเอียดสูงรองรับความแม่นยําขนาดพิเศษและคุณภาพการเสร็จสิ้นพื้นผิว.
การบํารุงรักษาแบตเตอรี่:แบตเตอรี่สํารอง A1000 อยู่ในเครื่องขยาย servo αiSV แทนมันเมื่อ Fanuc CNC ออกสัญญาณระดับแบตเตอรี่ต่ําเพื่อป้องกันการรีเซ็ตคอนเตอร์หลายรอบและบังคับการอ้างอิงแกนใหม่
A06B-0243 ซีรี่ย์อ้างอิงการตั้งค่า
| เลขส่วน | ชาฟต์ | คีย์เวย์ | เบรก | การปิด |
| A06B-0243-B000 | หนา | ใช่ | ไม่มี | IP65 |
| A06B-0243-B100 | สายตรงเรียบ | ไม่ | ไม่มี | IP65 |
| A06B-0243-B100#0100 | สายตรงเรียบ | ไม่ | ไม่มี | IP67 |
| A06B-0243-B200 | ตรง | ใช่ | ไม่มี | IP65 |
| A06B-0243-B300 | หนา | ใช่ | 24V สปริง | IP65 |
| A06B-0243-B400 | สายตรงเรียบ | ไม่ | 24V สปริง | IP65 |
| A06B-0243-B101 | สายตรงเรียบ | ไม่ | ไม่มี | IP65 (เครื่องปรับรหัส i1000) |
ความเหมาะสมของเครื่องขยายเสียงและ CNC
A06B-0243-B100 ใช้งานกับเครื่องเสริมพลังงาน Fanuc αi series (αiSV)✅ โดยเฉพาะ αiSV 40 หรือ αiSV 80 โมดูลFanuc Series 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B และ 32i.
เมื่อติดตั้งมอเตอร์สํารอง พิสูจน์ว่าพารามิเตอร์แกน CNC ตรงกับรายละเอียดประเภทมอเตอร์ αiF 12/3000 เพื่อป้องกันพฤติกรรมแกนที่ไม่มั่นคงหรือความผิดพลาดของเครื่องเสริมเสียง
การใช้งานทั่วไป
- อุปกรณ์อัดเครื่อง CNC ขนาดกลางX, Y, และ Z drive บน VMC แบบคอมแพคต์และขนาดกลาง
- เครื่องขับเคลื่อนรถยนต์และเครื่องขับเคลื่อนสไลด์✅ เครื่องขนรถแกน Z และ เครื่องขนรถแกน X
- อุปกรณ์ประกอบการประกอบการประกอบการเครื่องจักรการผลิตวงจรสูงที่มีการเคลื่อนที่ที่สั้นและเร็ว
- เครื่องขับเคลื่อนรองของศูนย์แปรรูปหลายแกน✅ เครื่องขับเคลื่อนหมุนแกน B และแกนตั้งตําแหน่งโต๊ะหมุน
คํา ถาม ที่ ถาม บ่อย
ความแตกต่างระหว่าง B100 (แกนเรียบตรง) และ B000 (แกนกระชับ) คืออะไร?
B000 มีแกนแบบกระชับตัวที่มีช่องคีย์สําหรับการเชื่อมตัวกลางเอง ขณะที่ B100 มีแกนเรียบตรงสําหรับการจับฮับด้วยการกดหักผลประกอบการของมอเตอร์เป็นเหมือนกัน การเลือกขึ้นอยู่กับฮับการเชื่อมต่อที่มีอยู่บนเครื่องของคุณ.
A06B-0243-B100 ต้องการวงจรการกํากับทุกครั้งที่ CNC เริ่มทํางานไหม?
ไม่ อัลฟ่าไอเอ1000 คอนโดเดอร์สมบูรณ์แบบยังคงมีตําแหน่งหลายรอบพิกัดแกนมีให้บริการทันทีโดยไม่ต้องการเคลื่อนไหว homing หลังการติดตั้งและการปรับสynchronization ตําแหน่งครั้งเดียว.
โมดูลขยายเสียง Fanuc ไหนที่จําเป็นสําหรับ A06B-0243-B100?
เครื่องยนต์ต้องใช้เครื่องขยายกําลัง servo ของ Fanuc αi series (αiSV) ครับ โดยเฉพาะ αiSV 40 หรือ αiSV 80 โมดูล สําหรับความแรง 3.0 kW / 14Aและ 31i การควบคุม.
ทําไมน้ําหนักของมอเตอร์ (42.6 ปอนด์) จึงมีความสําคัญกับการวางแผนการบํารุงรักษา?
ด้วยน้ําหนักมากกว่า 19 กิโลกรัม เครื่องยนต์ต้องการการใช้งานของ 2 คนหรือการสนับสนุนการยกที่เหมาะสมระหว่างการติดตั้งและการถอน, โดยเฉพาะอย่างยิ่งในห้องเครื่องยนต์ที่จํากัด. การใช้งานคนเดียวเสี่ยงความเสียหายหรือบาดเจ็บ
เมื่อใดที่ให้ระบุแบบ IP67 ที่ปิด (#0100) แทนที่มาตรฐาน B100?
ระบุ IP67 เมื่อมอเตอร์ถูกติดตั้งที่น้ําเย็นสามารถสะสมรอบหรือติดต่อตรงกับร่างกายของมอเตอร์ สําหรับสถานที่ที่คุ้มกันและระบายน้ําได้ดี ห่างจากการเผชิญกับน้ําเย็นโดยตรงมาตรฐาน IP65 พอเพียง.
