| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | A06B-0235-B400 |

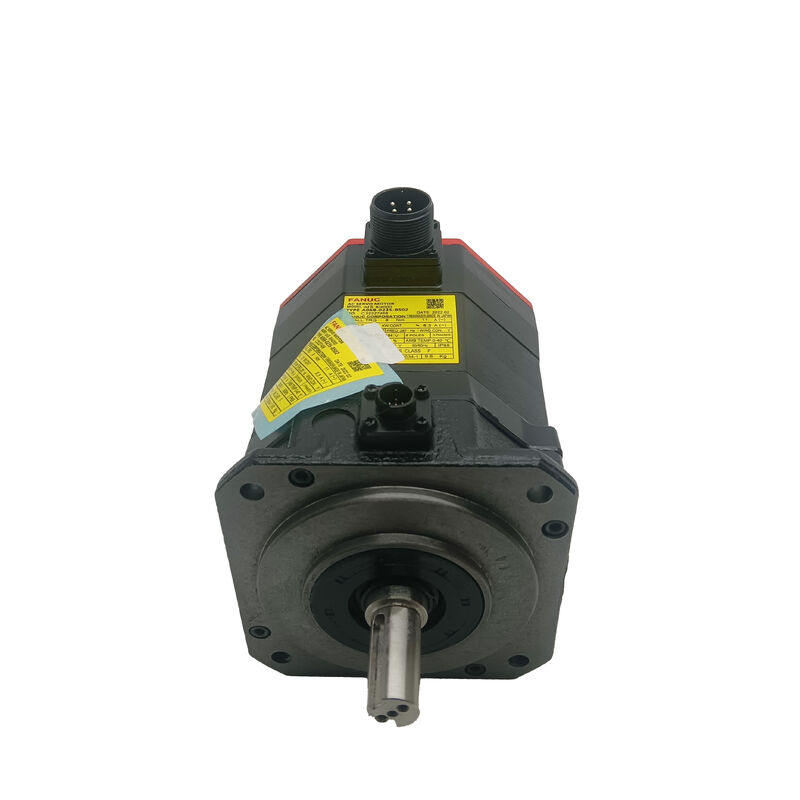

หมายเลขชิ้นส่วน: A06B-0235-B400
ค้นหาด้วยชื่อ: A06B0235B400, Fanuc A06B-0235-B400, FANUC A06B0235B400
รุ่นมอเตอร์: αiS 8/4000
ประเภท: เซอร์โวมอเตอร์ไร้แปรงถ่าน AC ซีรีส์ Fanuc Alpha iS
αiS 8/4000 เป็นหนึ่งในเซอร์โวมอเตอร์เครื่องมือกลที่ใช้กันอย่างแพร่หลายที่สุดของ Fanuc การกำหนดค่า A06B-0235-B400 มีเพลาเรียบตรงพร้อมเบรกแบบสปริง 24V เหมาะสำหรับแกน CNC แนวตั้งที่ต้องการคัปปลิ้งแบบดิสก์หรือแบบแยกส่วนที่ยืดหยุ่นและเบรกเพื่อความปลอดภัยในการทำงาน
| พารามิเตอร์ | ค่า |
| หมายเลขชิ้นส่วน | A06B-0235-B400 |
| รุ่นมอเตอร์ | αiS 8/4000 |
| กำลังขับพิกัด | 2.5 kW |
| แรงบิดหยุด | 8 Nm |
| ความเร็วพิกัด | 4,000 รอบต่อนาที |
| แรงดันไฟฟ้าจ่าย | 3 เฟส 200V AC |
| ประเภทเบรก | แบบสปริงทำงาน ปลดด้วยไฟฟ้า |
| แรงดันเบรก | 24V DC |
| ตัวเข้ารหัสพัลส์ | Alpha i A1000 (แบบสัมบูรณ์แบบอนุกรม) |
| ความละเอียดเอ็นโค้ดเดอร์ | 1,000,000 พัลส์/รอบ |
| ประเภทเพลา | ตรง เรียบ (ST, SLK - ไม่มีร่องลิ่ม) |
| ระดับการป้องกัน | IP65 |
| ระดับฉนวน | คลาส F |
| อุณหภูมิการทำงาน | 0°C ถึง +40°C |
| อุณหภูมิการจัดเก็บ | −20°C ถึง +60°C |
| แอมพลิฟายเออร์ที่เข้ากันได้ | แอมพลิฟายเออร์เซอร์โว Fanuc ซีรีส์ αi (αiSV) |
| ระบบควบคุมที่เข้ากันได้ | Fanuc ซีรีส์ 0i, 15i, 16i, 18i, 21i, 30i, 31i, 32i |
แรงบิดหยุดแปดนิวตันเมตรให้ความสามารถที่มากพอสำหรับการตัดเฉือนที่ต้องการสูง บนสกรูบอลระยะพิทช์ 10 มม. ที่มีประสิทธิภาพ 90% แรงบิด 8 Nm สามารถรองรับแรงตามแนวแกนได้ประมาณ 4.5 kN ซึ่งเพียงพอสำหรับงานแกน Z แนวตั้งที่มีระยะห่างที่เหมาะสมสำหรับโหลดการตัด
ความเร็วพิกัด 4,000 รอบต่อนาที ขับสกรูระยะพิทช์ 10 มม. ที่ 40 ม./นาที ในการต่อตรง ทำให้ได้ความเร็วในการเคลื่อนที่เร็วที่ใช้งานได้จริงโดยไม่ต้องใช้เกียร์ทดกำลัง กำลังขับต่อเนื่องพิกัด 2.5 kW สามารถรองรับรอบการทำงานของเครื่อง CNC ทั่วไปได้โดยไม่เกิดความร้อนเกิน
เพลาเรียบตรง (การระบุ ST/SLK) เชื่อมต่อกับคัปปลิ้งเซอร์โวความแม่นยำแบบแยกส่วน รวมถึงคัปปลิ้งแบบเบลโลว์ ดิสก์ และก้ามหนีบ ซึ่งส่งแรงบิดผ่านการจับยึดด้วยแรงเสียดทาน การออกแบบนี้ช่วยให้เปลี่ยนมอเตอร์ได้ง่ายขึ้น เพียงคลายตัวจับยึดคัปปลิ้ง เลื่อนฮับออก และติดตั้งใหม่โดยไม่ต้องจัดแนวร่องลิ่มหรือขั้นตอนการนั่งแบบเรียว
เบรกแม่เหล็กไฟฟ้าทำงานด้วยสปริงและปลดด้วยไฟฟ้า ให้การทำงานที่ปลอดภัยสำหรับงานแกนแนวตั้ง:
เอ็นโค้ดเดอร์แบบสัมบูรณ์แบบอนุกรมให้ความละเอียด 1,000,000 พัลส์ต่อรอบ ทำให้สามารถกำหนดตำแหน่งได้ในระดับต่ำกว่าไมโครเมตร เมื่อรวมกับเบรกแบบสปริง ทำให้สามารถกู้คืนตำแหน่งได้ทันทีหลังเหตุการณ์ไฟฟ้าดับโดยไม่ต้องทำการโฮมมิ่ง เคาน์เตอร์แบบสัมบูรณ์หลายรอบจะถูกรักษาโดยแบตเตอรี่สำรองในแอมพลิฟายเออร์เซอร์โว
| หมายเลขชิ้นส่วน | เพลา | เบรก | เอ็นโค้ดเดอร์ |
| A06B-0235-B000 | แบบเรียวพร้อมลิ่ม | ไม่มี | A1000 (แบบสัมบูรณ์) |
| A06B-0235-B100 | ตรง เรียบ | ไม่มี | A1000 (แบบสัมบูรณ์) |
| A06B-0235-B300 | แบบเรียวพร้อมลิ่ม | แบบสปริง 24V | A1000 (แบบสัมบูรณ์) |
| A06B-0235-B400 | ตรง เรียบ | แบบสปริง 24V | A1000 (แบบสัมบูรณ์) |
| A06B-0235-B605 | แบบเรียวพร้อมลิ่ม | แบบสปริง 90V | A1000 (แบบสัมบูรณ์) |
