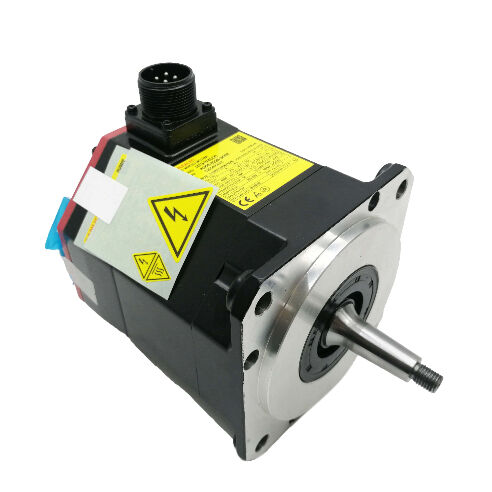

เซอร์โวมอเตอร์ AC FANUC A06B-0235-B101
เซอร์โวมอเตอร์ AC FANUC A06B-0235-B101 — มอเตอร์ขับเคลื่อน CNC เพลาตรง AiS8/4000
การออกแบบที่ปรับให้เหมาะสมกับประสิทธิภาพ
FANUC A06B-0235-B101 ให้ประสิทธิภาพที่เชื่อถือได้สำหรับแกนป้อน CNC ที่มีการส่งแรงบิดผ่านแรงเสียดทานหรือการล็อคทางกล โดยไม่จำเป็นต้องใช้เบรกจับยึดขณะปิดเครื่อง การกำหนดค่าเพลาเรียบตรง (SLK) พร้อมตัวเข้ารหัสพัลส์ FANUC i1000 ให้การป้อนกลับตำแหน่งที่แม่นยำในการใช้งานอุตสาหกรรม
- กำลังขับ 2.5 กิโลวัตต์ พร้อมแรงบิดหยุด 8 นิวตันเมตร
- ความเร็วสูงสุด 4,000 รอบต่อนาทีสำหรับการใช้งานประสิทธิภาพสูง
- 3 เฟส 184V ที่ 267Hzข้อกำหนดแรงดันมอเตอร์
- ระดับการป้องกัน IP65สำหรับการทำงานที่ทนทานต่อน้ำหล่อเย็น
- ตัวเข้ารหัสแบบเพิ่มค่า i1000พร้อม 1,000 พัลส์ต่อรอบ
เพลาเรียบไม่มีลิ่ม (SLK) ช่วยให้การติดตั้งข้อต่อทำได้ง่ายขึ้น โดยใช้การจับยึดด้วยแรงเสียดทานเป็นวิธีการเชื่อมต่อหลัก ช่วยขจัดปัญหาการจัดแนวลิ่มและลดจุดที่เกิดความเค้น
ข้อมูลจำเพาะทางเทคนิค
| พารามิเตอร์ |
ค่า |
| หมายเลขชิ้นส่วน |
A06B-0235-B101 |
| ซีรีส์ |
A06B-0235 |
| รุ่น |
AiS 8/4000 |
| กำลังขับที่กำหนด |
2.5 กิโลวัตต์ |
| แรงบิดหยุด |
8 นิวตันเมตร |
| ความเร็วสูงสุด |
4,000 รอบต่อนาที |
| แรงดันมอเตอร์ |
184V, 3 เฟส / 267Hz |
| อินพุตแอมพลิฟายเออร์ |
200-240V AC, 50/60Hz |
| ประเภทเพลา |
ตรง, เรียบ (ไม่มีลิ่ม) — SLK |
| ตัวเข้ารหัส |
ตัวเข้ารหัสพัลส์แบบเพิ่มค่า i1000 |
| เบรกแม่เหล็กไฟฟ้า |
ไม่รวม |
| ระดับการป้องกัน |
IP65 |
| ระดับฉนวน |
F |
| สามารถซ่อมแซมได้ |
ใช่ |
ประโยชน์ของการกำหนดค่าเพลา SLK
การระบุ SLK หมายถึงเพลาส่งออกทรงกระบอกเรียบที่ไม่มีรอยบากลิ่ม เหมาะสำหรับการใช้งานร่วมกับข้อต่อขับเคลื่อนที่อาศัยแรงหนีศูนย์กลาง การกำหนดค่านี้ทำงานได้ดีเยี่ยมกับดุมล็อคแบบไร้ระยะคลอน ข้อต่อแบบสลิ้งค์ดิสก์ และการออกแบบที่ล็อคด้วยแรงเสียดทานที่คล้ายกัน การไม่มีลิ่มช่วยขจัดจุดที่เกิดความเค้นบนพื้นผิวเพลา ทำให้มีความทนทานเพิ่มขึ้นสำหรับการใช้งานแรงบิดสองทิศทางที่มีรอบการทำงานสูง
หมายเหตุการกำหนดค่า: B101 (เพลาเรียบ), B201 (เพลาตรงมีลิ่ม) และ B001 (เพลาเรียว) ใช้ข้อกำหนดแกนมอเตอร์ AiS8/4000 เหมือนกัน การเลือกขึ้นอยู่กับความต้องการการออกแบบข้อต่อของเครื่องจักรของคุณ
ความเข้ากันได้ของระบบตัวเข้ารหัส i1000
ตัวเข้ารหัสพัลส์แบบเพิ่มค่า i1000 ให้ 1,000 พัลส์ต่อรอบ ซึ่งแสดงถึงความละเอียดการป้อนกลับมาตรฐานสำหรับรุ่นควบคุมเซอร์โว FANUC รุ่นก่อนหน้า ตัวเข้ารหัสนี้สื่อสารได้อย่างมีประสิทธิภาพกับแอมพลิฟายเออร์ FANUC ซีรีส์ αi และระบบ CNC ปัจจุบันเมื่อกำหนดค่าอย่างถูกต้อง
หมายเหตุการติดตั้ง: ตรวจสอบการกำหนดค่าแอมพลิฟายเออร์สำหรับความเข้ากันได้ของตัวเข้ารหัส i1000 ก่อนการติดตั้ง การตั้งค่าพารามิเตอร์ที่ไม่ตรงกันระหว่างประเภทตัวเข้ารหัสและการตั้งค่าแอมพลิฟายเออร์อาจทำให้เกิดสัญญาณเตือนแกนที่คล้ายกับความล้มเหลวของฮาร์ดแวร์
ข้อกำหนดการใช้งาน
A06B-0235-B101 ทำหน้าที่เป็นมอเตอร์แกนป้อนที่เหมาะสำหรับเครื่องมือเครื่องจักร CNC ในการใช้งานเหล่านี้:
- ข้อต่อแบบแรงเสียดทานหรือสลิ้งค์ดิสก์ (การกำหนดค่าเพลาเรียบ)
- การใช้งานที่ไม่ต้องการเบรกจับยึดขณะปิดเครื่อง
- ระบบควบคุมเครื่องจักรที่กำหนดค่าให้เข้ากันได้กับตัวเข้ารหัส i1000
- โหลดแกนแนวนอนหรือแกนถ่วงน้ำหนักโดยไม่ต้องการการจับยึดตำแหน่งเนื่องจากแรงโน้มถ่วง
มอเตอร์นี้เหมาะสำหรับการติดตั้งแกน X และ Y บนเครื่องจักรแนวตั้ง ไดรฟ์โต๊ะหมุนบนเครื่องจักรขนาดเล็ก และไดรฟ์แกนป้อนบนเครื่องกลึง CNC ที่มีสถาปัตยกรรมก่อนยุคตัวเข้ารหัส αiA
คำถามที่พบบ่อย
คำถามที่ 1: ความแตกต่างระหว่าง A06B-0235-B101 กับ B201 หรือ B001 คืออะไร?
ทั้งสามรุ่นเป็นมอเตอร์ AiS8/4000 ที่มีประสิทธิภาพทางไฟฟ้าเหมือนกัน (2.5kW, 8Nm, 4000RPM) ความแตกต่างอยู่ที่รูปทรงเพลา: B101 มีเพลาตรงเรียบ, B201 มีเพลาตรงมีลิ่ม และ B001 ใช้เพลาเรียว เลือกตามความต้องการการออกแบบข้อต่อเฉพาะของเครื่องจักรของคุณ
คำถามที่ 2: ตัวเข้ารหัส i1000 ทำงานร่วมกับแอมพลิฟายเออร์ αi ของ FANUC ในปัจจุบันได้หรือไม่?
ใช่ — แอมพลิฟายเออร์ FANUC αi รองรับประเภทตัวเข้ารหัส i1000 เมื่อกำหนดค่าพารามิเตอร์แอมพลิฟายเออร์อย่างถูกต้อง การเปลี่ยนมอเตอร์ที่มีประเภทตัวเข้ารหัสต่างกันต้องมีการอัปเดตพารามิเตอร์แอมพลิฟายเออร์เพื่อป้องกันสัญญาณเตือนแกนระหว่างการสตาร์ท
คำถามที่ 3: ทำไมถึงเลือกเพลาเรียบ (SLK) แทนเพลาที่มีลิ่ม?
เพลาเรียบช่วยเพิ่มประสิทธิภาพสูงสุดด้วยข้อต่อแบบหนีบไร้ระยะคลอนที่จับเพลาโดยรอบ การกำหนดค่านี้ช่วยให้การติดตั้งง่ายขึ้นโดยไม่ต้องจัดแนวลิ่ม และขจัดจุดที่เกิดความเค้นที่ช่องลิ่ม ใช้รุ่น SLK เมื่อข้อต่อเครื่องจักรเดิมออกแบบมาสำหรับการทำงานของเพลาเรียบ
คำถามที่ 4: มอเตอร์นี้สามารถซ่อมแซมได้หรือไม่หากเกิดความเสียหาย?
ใช่ — A06B-0235-B101 สามารถซ่อมแซมได้ ขั้นตอนการบริการทั่วไปรวมถึงการเปลี่ยนตลับลูกปืน การเปลี่ยนตัวเข้ารหัส และการทดสอบขดลวด การซ่อมแซมโดยทั่วไปมีทางเลือกที่คุ้มค่ากว่าการเปลี่ยนใหม่ทั้งหมดสำหรับโหมดความล้มเหลวส่วนใหญ่ ยกเว้นความเสียหายทางกายภาพรุนแรงหรือขดลวดไหม้
คำถามที่ 5: ต้องใช้โมดูลแอมพลิฟายเออร์เซอร์โว αi ใดสำหรับมอเตอร์นี้?
มอเตอร์ AiS8/4000 จับคู่กับ FANUC αi SVM ที่มีพิกัดกระแสหยุด 11A ของมอเตอร์ ทำงานบนอินพุต 200-240V AC รุ่น SVM ที่เฉพาะเจาะจงขึ้นอยู่กับข้อกำหนดของโมดูลแกนเดี่ยวหรือหลายแกน และการกำหนดค่าระบบขับเคลื่อนทั้งหมด ตรวจสอบพิกัดกระแสแอมพลิฟายเออร์ที่มีอยู่และการตั้งค่าพารามิเตอร์มอเตอร์ก่อนเปลี่ยนมอเตอร์
FANUC A06B-0235-B101 ทำหน้าที่เป็นมอเตอร์เซอร์โวทดแทน OEM ยืนยันประเภทเพลา ความเข้ากันได้ของตัวเข้ารหัส และการตั้งค่าพารามิเตอร์แอมพลิฟายเออร์กับเอกสารเครื่องจักรของคุณก่อนการติดตั้ง
