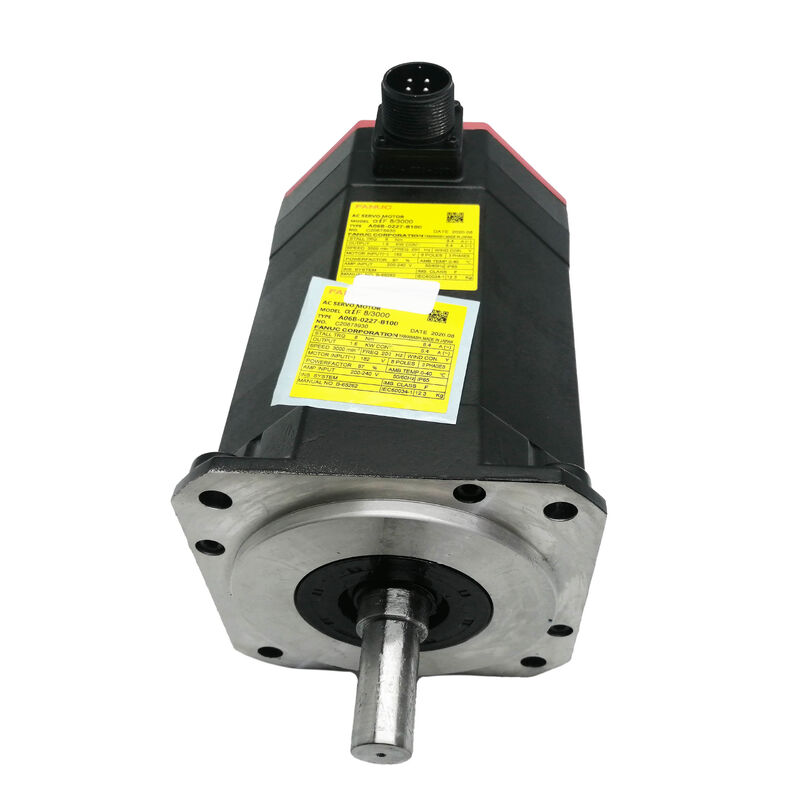

มอเตอร์เซอร์โว AC ของ Fanuc A06B-0227-B100
มีเหตุผลที่โรงงานที่ใช้ Fanuc ลังเลที่จะเปลี่ยนส่วนประกอบด้วยทางเลือกที่ถูกกว่า — และ A06B-0227-B100 เป็นตัวอย่างที่ดีว่าทำไมความภักดีนั้นจึงสมเหตุสมผลในทางปฏิบัติ นี่ไม่ใช่เครื่องยนต์ที่คุณซื้อเพราะมันดูดีในเอกสารข้อมูล คุณซื้อมันเพราะเครื่องจักรที่ใช้มันถูกออกแบบมาโดยรอบ และการใส่อะไรอื่นเข้าไปในช่องนั้นจะทำให้เกิดตัวแปรที่ไม่มีใครในโรงงานมีเวลาจัดการด้วย
ข้อมูลจำเพาะของมอเตอร์และการใช้งาน
A06B-0227-B100 อยู่ในกลุ่มมอเตอร์เซอร์โว AiF (Alpha i F-series) ของ Fanuc — สร้างขึ้นมาโดยเฉพาะสำหรับการใช้งานแกนป้อน CNC ที่มีความต้องการต่อเนื่อง ความคลาดเคลื่อนแคบ และเวลาหยุดทำงานมีค่า "8" ใน AiF8 หมายถึงระดับแรงบิดของมอเตอร์ และความเร็ว 3000 RPM คือความเร็วที่กำหนดอย่างต่อเนื่อง
การผสมผสานนี้ทำให้มันอยู่ในช่วงของสิ่งที่คุณจะพบว่าขับเคลื่อนแกนป้อนมาตรฐานบนศูนย์กลางการตัดเฉือนแนวตั้งหรือศูนย์กลางการหมุน — ไม่ใช่การใช้งานเบา ไม่ใช่แกนหมุนพิเศษ เพียงแค่การควบคุมการเคลื่อนไหวที่แข็งแกร่ง ทำงานของมัน
การรวมระบบ
Fanuc ออกแบบซีรีส์ AiF ให้รวมเข้ากับเครื่องขยายสัญญาณเซอร์โว αi-series ของตนโดยตรงผ่านโปรโตคอลการสื่อสาร FSSB (Fanuc Serial Servo Bus) การรวมระบบนี้ทำให้การตอบสนองของแกนรู้สึกแตกต่างกันในระบบ Fanuc ดั้งเดิมเมื่อเทียบกับระบบที่ประกอบขึ้นจากส่วนประกอบผสม การป้อนกลับของตัวเข้ารหัสเป็นแบบอนุกรมความละเอียดสูง ไดรฟ์และมอเตอร์ได้รับการปรับแต่งเข้าหากันจากโรงงาน และ CNC รู้ว่ากำลังสื่อสารกับฮาร์ดแวร์ที่คาดหวังอย่างถูกต้อง
ความทนทานและการก่อสร้าง
สิ่งหนึ่งที่โดดเด่นเกี่ยวกับมอเตอร์ในกลุ่มนี้ — เมื่อได้รับการบำรุงรักษาอย่างเหมาะสม พวกมันจะคงอยู่ ซีรีส์ AiF ใช้การออกแบบตัวเข้ารหัสของ Fanuc เอง ซึ่งสร้างขึ้นในมอเตอร์แทนที่จะถูกยึดติดเข้ามาในภายหลัง สิ่งนี้มีความสำคัญต่อความต้านทานการสั่นสะเทือนและความสมบูรณ์ของสัญญาณ โดยเฉพาะอย่างยิ่งในสภาพแวดล้อมที่ละอองน้ำหล่อเย็น เศษโลหะ และการหมุนเวียนด้วยความร้อนเป็นส่วนหนึ่งของกิจวัตรประจำวัน
การกำหนดค่า SLK บนยูนิตนี้ระบุประเภทเพลาและการจัดเรียงขั้วต่อ — รายละเอียดที่สำคัญอย่างยิ่งเมื่อติดตั้งมอเตอร์เข้ากับการออกแบบเครื่องจักรเฉพาะ ไม่ใช่ว่ามอเตอร์ A06B ทุกตัวจะมีอินเทอร์เฟซทางกลเหมือนกัน และการทำผิดพลาดจะเสียเวลาอันมีค่า
สถานการณ์การเปลี่ยนทดแทนทั่วไป
มอเตอร์นี้มักจะปรากฏในสถานการณ์ใดสถานการณ์หนึ่งในสองสถานการณ์: เครื่องจักรที่แสดงรหัสแจ้งเตือน SV อย่างต่อเนื่องซึ่งไดรฟ์ที่เปลี่ยนทดแทนไม่สามารถแก้ไขได้ หรือการสร้างใหม่ตามแผนที่โรงงานกำลังปรับปรุงศูนย์กลางการตัดเฉือนที่เก่าก่อนที่มอเตอร์จะเสียหายอย่างไม่คาดคิด
ในกรณีการวินิจฉัย เส้นทางมักจะเริ่มต้นที่ไดรฟ์ ไปยังสายเคเบิล และสิ้นสุดที่มอเตอร์เมื่อทุกอย่างอื่นตรวจสอบแล้วว่าสะอาด ข้อผิดพลาดตำแหน่ง ข้อผิดพลาดจากความร้อน หรือพฤติกรรมแกนที่ผิดปกติซึ่งการติดตามและการปรับแต่งไม่สามารถทำให้เสถียรได้เป็นสัญญาณคลาสสิก
คำถามที่พบบ่อย
มอเตอร์นี้ทำงานร่วมกับเครื่องขยายสัญญาณไดรฟ์ Fanuc รุ่นใด
A06B-0227-B100 ออกแบบมาเพื่อใช้กับเครื่องขยายสัญญาณเซอร์โว Fanuc αi-series โมดูลเครื่องขยายสัญญาณเฉพาะ — พิกัดกระแสและจำนวนแกน — ขึ้นอยู่กับการกำหนดค่าเครื่องจักรของคุณ ตรวจสอบกับแบบเขียนแบบไฟฟ้าของเครื่องจักรของคุณเสมอก่อนซื้อเครื่องขยายสัญญาณทดแทนพร้อมกับมอเตอร์
หลังจากเปลี่ยนมอเตอร์นี้ กระบวนการเริ่มต้นบนคอนโทรลเลอร์จะเป็นอย่างไร
การติดตั้งทางกายภาพเป็นส่วนที่ตรงไปตรงมา ในฝั่ง CNC คุณจะต้องยืนยันว่าพารามิเตอร์มอเตอร์ถูกตั้งค่าอย่างถูกต้อง — ประเภทตัวเข้ารหัส ขีดจำกัดแรงบิด และค่าการปรับแต่งเฉพาะแกน หากคุณมีการสำรองข้อมูลพารามิเตอร์ก่อนเกิดความล้มเหลว การกู้คืนจะรวดเร็ว หากไม่มี คุณจะต้องมีเอกสารพารามิเตอร์ดั้งเดิมของผู้ผลิตเครื่องจักร
3000 RPM คือความเร็วในการทำงานหรือความเร็วสูงสุด
เป็นความเร็วสูงสุดที่กำหนด ความเร็วแกนจริงในการทำงานของคุณขึ้นอยู่กับอัตราส่วนการลดทางกลระหว่างมอเตอร์กับแกน — ระยะพิทช์ของบอลสกรู อัตราทดเกียร์ และอื่นๆ แกนป้อน CNC ส่วนใหญ่จะใช้มอเตอร์นี้ต่ำกว่าเพดาน 3000 RPM ในระหว่างการตัดปกติ การทำงานต่อเนื่องที่ความเร็วสูงสุดไม่ใช่เรื่องปกติและไม่แนะนำสำหรับสุขภาพมอเตอร์ในระยะยาว
สามารถเปลี่ยนตัวเข้ารหัสที่ล้มเหลวบนมอเตอร์นี้แยกต่างหากได้หรือไม่
เป็นไปได้ในทางเทคนิค แต่ไม่ตรงไปตรงมา ตัวเข้ารหัส Fanuc เป็นกรรมสิทธิ์และจับคู่กับมอเตอร์ — การเปลี่ยนทดแทนต้องใช้การจัดหาหน่วยตัวเข้ารหัสที่ถูกต้องและการติดตั้งใหม่ที่เหมาะสม รวมถึงการสอบเทียบตำแหน่งใดๆ ที่มอเตอร์ต้องการหลังจากนั้น สำหรับโรงงานส่วนใหญ่ การเปลี่ยนมอเตอร์ทั้งตัวเป็นเส้นทางที่เชื่อถือได้มากกว่า เว้นแต่คุณจะมีผู้เชี่ยวชาญที่ทำงานเกี่ยวกับตัวเข้ารหัส
ฉันจะยืนยันได้อย่างไรว่านี่คือชิ้นส่วนที่ถูกต้องสำหรับเครื่องจักรของฉัน
วิธีที่น่าเชื่อถือที่สุดคือการตรวจสอบรายการอะไหล่ของเครื่องจักรของคุณหรือป้ายชื่อมอเตอร์บนยูนิตที่กำลังเปลี่ยน หมายเลขชิ้นส่วนเต็ม — รวมถึงส่วนต่อท้าย B100 — ต้องตรงกันทุกประการ การจับคู่บางส่วนบนหมายเลขพื้นฐานไม่เพียงพอ; ส่วนต่อท้ายที่แตกต่างกันบ่งชี้ถึงการกำหนดค่าเพลา ประเภทขั้วต่อ หรือข้อมูลจำเพาะของขดลวดที่แตกต่างกันซึ่งอาจไม่สามารถใช้แทนกันได้
