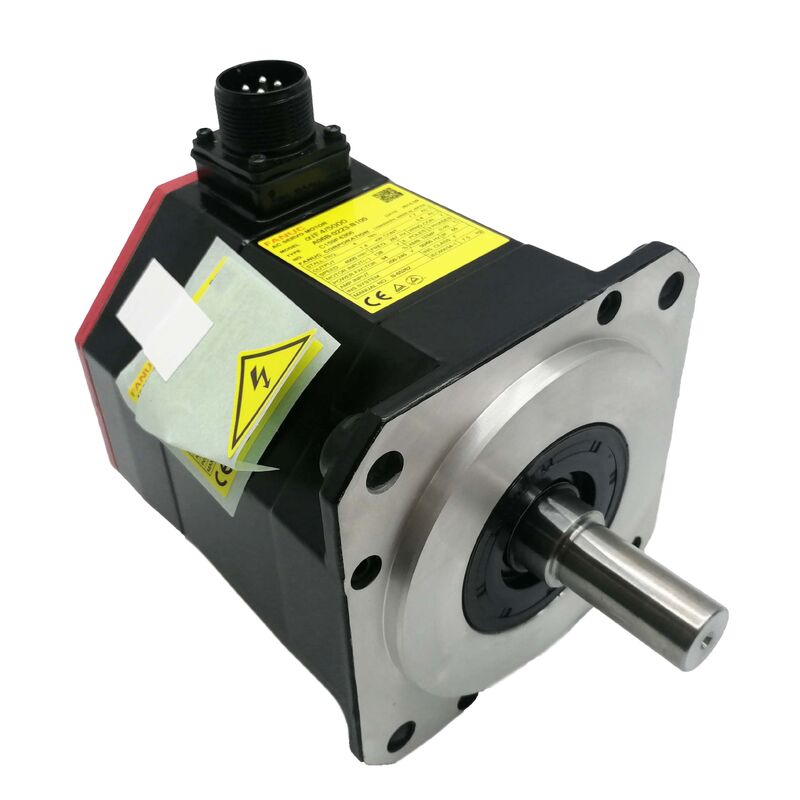

เซอร์โวมอเตอร์ AC ของ Fanuc A06B-0223-B100

βis Series · ไม่มีเบรก · เซอร์โวมอเตอร์ CNC ขนาดกะทัดรัด

เหตุผลในการเลือกมอเตอร์ที่เหมาะสม

ในการผลิตด้วยเครื่องจักร CNC เซอร์โวมอเตอร์คือจุดที่คำสั่งอิเล็กทรอนิกส์กลายเป็นการเคลื่อนไหวทางกายภาพ หากการแปลงนั้นผิดพลาด — เนื่องจากการเปลี่ยนที่ไม่ตรงกัน, ตัวเข้ารหัสที่สึกหรอ, หรือการจับคู่ไดรฟ์ที่ไม่เข้ากัน — ปัญหาจะปรากฏในชิ้นงาน: รอยขีดข่วน, การเลื่อนตำแหน่ง, ความไม่สม่ำเสมอของเวลาวงจร

Fanuc A06B-0223-B100 เป็นเซอร์โวมอเตอร์ AC ซีรีส์ βis ที่ออกแบบมาสำหรับแกนป้อนของเครื่องมือเครื่องจักร CNC ขนาดกะทัดรัดและขนาดกลาง มันทำงานโดยไม่มีเบรกในตัว — เป็นการเลือกโดยเจตนาสำหรับการกำหนดค่าแกนแนวนอน — และเชื่อมต่อโดยตรงกับระบบขยายสัญญาณ βi ของ FANUC โดยไม่ต้องใช้อุปกรณ์เสริมหรือการแมปพารามิเตอร์ที่กำหนดเอง สำหรับผู้ผลิตเครื่องจักรและทีมบำรุงรักษาที่ต้องการมอเตอร์ที่ทำงานได้ภายในระบบ FANUC ที่มีอยู่ ความเข้ากันได้แบบเนทีฟนั้นเป็นจุดเริ่มต้นสำหรับทุกสิ่ง

ข้อมูลจำเพาะ

มอเตอร์นี้มีประสิทธิภาพดีเยี่ยมในด้านใด

มีแนวโน้มที่จะระบุเซอร์โวมอเตอร์เกินความจำเป็น — โดยสันนิษฐานว่ากำลังที่มากขึ้นหมายถึงประสิทธิภาพที่ดีขึ้น ในทางปฏิบัติ A06B-0223-B100 ได้รับการปรับให้เหมาะสมสำหรับสิ่งที่แตกต่างออกไป: ความสม่ำเสมอในระดับแกนในเครื่องจักรที่มีจำนวนรอบการทำงานสูงและความคลาดเคลื่อนของชิ้นงานมีพื้นที่น้อยสำหรับการเปลี่ยนแปลง

สิ่งเฉพาะบางอย่างที่ทนทานภายใต้สภาวะการทำงาน:

หน่วยความจำตำแหน่งสัมบูรณ์ ตัวเข้ารหัสอนุกรมจะเก็บข้อมูลตำแหน่งโดยไม่ต้องใช้แบตเตอรี่หรือจุดอ้างอิงทางกล หลังจากไฟฟ้าดับหรือ E-stop แกนจะกลับมาทำงานจากตำแหน่งสุดท้ายที่ทราบได้อย่างแม่นยำ — ไม่ต้องมีรอบการโฮม, ไม่ต้องมีชิ้นงานที่สูญหาย

ซีลเพลาที่ทนทานอย่างแท้จริง ซีลเพลา IP67 สร้างขึ้นสำหรับสภาพแวดล้อมที่มีละอองน้ำหล่อเย็นอยู่ตลอดเวลา ไม่ต้องการช่วงเวลาการบำรุงรักษาพิเศษ; เพียงแค่จัดการกับสิ่งที่โรงงานผลิตโยนใส่

การส่งแรงบิดโดยไม่มีการกระตุก การออกแบบขดลวดช่วยลดแรงบิดกระเพื่อมให้ต่ำตลอดช่วงความเร็ว สิ่งนี้มีความสำคัญมากที่สุดในการตัดแต่งผิวสำเร็จที่ช้า ซึ่งความไม่สม่ำเสมอของมอเตอร์ใดๆ จะปรากฏบนพื้นผิวที่ผ่านการตัดแต่งโดยตรง

ความเสถียรทางความร้อนตลอดกะการทำงาน ระดับฉนวนและการเลือกตลับลูกปืนได้รับการปรับขนาดสำหรับการทำงานต่อเนื่อง ไม่ใช่แค่ช่วงสั้นๆ มอเตอร์ที่อุณหภูมิเปลี่ยนแปลงระหว่างกะการทำงานเป็นปัญหาที่แท้จริง; ตัวนี้ไม่เป็นเช่นนั้น

ตำแหน่งของมอเตอร์ในเครื่องจักร

ซีรีส์ βis เติมเต็มส่วนปลายขนาดกะทัดรัดของกลุ่มผลิตภัณฑ์เซอร์โวมอเตอร์ของ FANUC A06B-0223-B100 เหมาะอย่างยิ่งสำหรับ:

เครื่องกลึง CNC (แพลตฟอร์มขนาดกะทัดรัด) การควบคุมแกนป้อน X และ Z บนศูนย์กลางการหมุนขนาดเล็ก การตอบสนองของมอเตอร์ที่อัตราป้อนต่ำช่วยรักษาความสม่ำเสมอของพื้นผิวตลอดการผลิตจำนวนมาก

ศูนย์กลางการตัดเฉือนแนวตั้งขนาดเล็กและขนาดกลาง ไดรฟ์แกน X และ Y ที่มีพื้นที่เครื่องจักรจำกัดและมอเตอร์ต้องทำงานอย่างน่าเชื่อถือในพื้นที่แคบใกล้กับระบบน้ำหล่อเย็น

ศูนย์กลางการเจาะและต๊าป การใช้งานรอบสูงพร้อมการกลับทิศทางบ่อยครั้ง แรงเฉื่อยต่ำของมอเตอร์และการตอบสนองแรงบิดที่รวดเร็วช่วยลดเวลาวงจรโดยไม่ลดทอนความแม่นยำในการวางตำแหน่ง

แกนรองและแกนเสริม โต๊ะหมุน, ตัวเปลี่ยนเครื่องมือ, และระบบพาเลทบนเครื่องจักรแบบหลายกระบวนการที่ต้องการความเข้ากันได้กับโปรโตคอล FANUC เต็มรูปแบบโดยไม่ต้องใช้ขนาดและต้นทุนของหน่วยซีรีส์ αi

หน่วยใหม่เทียบกับทางเลือกในตลาด

เซอร์โวมอเตอร์ของ FANUC หมุนเวียนในตลาดรองที่ผสมผสานสินค้าใหม่, หน่วยที่ได้รับการปรับปรุง, และ — บ่อยกว่าที่ผู้ซื้อคาด — มอเตอร์ที่ถูกดัดแปลงโดยไม่มีประวัติการบริการที่ชัดเจน A06B-0223-B100 ก็ไม่มีข้อยกเว้น

หน่วยที่ได้รับการปรับปรุงอาจดูเหมือนเดิมเมื่อมาถึง ตัวเข้ารหัสมีชั่วโมงการใช้งาน ตลับลูกปืนอาจมีการล้าเล็กน้อย ฉนวนขดลวดผ่านวัฏจักรความร้อนแล้ว ไม่มีสิ่งใดที่มองเห็นได้จนกว่ามอเตอร์จะทำงานในเครื่องจักร ซึ่งมักจะหลายเดือนหลังจากการติดตั้ง

หน่วยใหม่มีชั่วโมงการทำงานเป็นศูนย์, ตลับลูกปืนและตัวเข้ารหัสอยู่ในสภาพโรงงาน, และการรับประกัน OEM เต็มรูปแบบ สำหรับส่วนประกอบที่ทำงานภายในเครื่องจักรโดยไม่มีผู้ดูแลและคาดว่าจะใช้งานได้นานหลายปี สภาพเริ่มต้นมีความสำคัญ — โดยไม่ขึ้นกับความแตกต่างของราคาซื้อ

หมายเหตุการติดตั้งและการจัดเก็บ

ก่อนการติดตั้ง: ตรวจสอบขนาดโครงมอเตอร์และประเภทขั้วต่อกับแบบเขียนแบบเครื่องจักรของคุณ ยืนยันว่าระดับโมดูลแอมพลิฟายเออร์ βi ตรงกับข้อกำหนดกระแสไฟของมอเตอร์ คู่มือการเชื่อมต่อ FANUC βis เป็นแหล่งข้อมูลที่เชื่อถือได้สำหรับการจับคู่ที่ผ่านการตรวจสอบแล้ว

ในการใช้งาน: สัญญาณเตือนล่วงหน้าที่พบบ่อยที่สุดของการสึกหรอของสายเคเบิลตัวเข้ารหัสคือการเพิ่มขึ้นอย่างช้าๆ ของข้อผิดพลาดในการติดตามแกน — ตรวจจับได้ผ่านหน้าจอวินิจฉัย CNC ก่อนที่จะเกิดการแจ้งเตือนที่รุนแรง ตรวจสอบซีลขั้วต่อทุกปีในการติดตั้งที่สัมผัสกับน้ำหล่อเย็น

ในการจัดเก็บ: 0–40 °C, ความชื้นสัมพัทธ์ต่ำกว่า 75%, ไม่มีคอนเดนเซชัน หมุนเพลาด้วยมือทุกหกเดือนหากหน่วยถูกเก็บไว้ในระยะยาว เก็บไว้ในบรรจุภัณฑ์เดิมจนกว่าจะถึงวันติดตั้ง

คำถามที่พบบ่อย

Q1: มีมอเตอร์รุ่นนี้ที่มีเบรกหรือไม่? ใช่ มีรุ่นที่มีเบรกในซีรีส์ βis สำหรับการใช้งานแกนแนวตั้ง การกำหนดค่า B100 ไม่มีเบรกและเหมาะสำหรับแกนแนวนอนที่ไม่ต้องการการจับยึดเมื่อปิดเครื่อง หากแอปพลิเคชันของคุณต้องการการจับยึดน้ำหนักแรงโน้มถ่วง ควรระบุรุ่นที่มีส่วนต่อท้ายที่แตกต่างกัน

Q2: มอเตอร์นี้ต้องใช้แอมพลิฟายเออร์ใด? A06B-0223-B100 ออกแบบมาเพื่อใช้กับหน่วยเซอร์โวแอมพลิฟายเออร์ซีรีส์ FANUC βi SVU หรือ βi SVM โมดูลแอมพลิฟายเออร์ต้องมีพิกัดที่ตรงกับกระแสไฟของมอเตอร์ ตรวจสอบการจับคู่ที่เฉพาะเจาะจงโดยใช้เอกสารการเลือกมอเตอร์-แอมพลิฟายเออร์ของ FANUC ก่อนซื้อ

Q3: สามารถใช้แทนมอเตอร์ β-series รุ่นเก่าได้โดยตรงหรือไม่? ไม่ใช่การเปลี่ยนแบบเสียบแล้วใช้งานได้เลย ซีรีส์ βis ใช้โปรโตคอลตัวเข้ารหัสอนุกรมที่อัปเดตเมื่อเทียบกับมอเตอร์ β-series รุ่นก่อน ซึ่งหมายความว่าพารามิเตอร์ CNC จะต้องได้รับการตรวจสอบและปรับปรุงหลังการติดตั้ง ขอแนะนำให้ตรวจสอบความเข้ากันได้ทางกายภาพด้วย เนื่องจากตำแหน่งขั้วต่ออาจแตกต่างกันไปในแต่ละรุ่น

Q4: คอนโทรลเลอร์ FANUC รุ่นใดที่ทำงานร่วมกับมอเตอร์นี้ได้? คอนโทรลเลอร์ที่เข้ากันได้ ได้แก่ ซีรีส์ FANUC 0i-D, 0i-F, 30i, 31i และ 32i เมื่อจับคู่กับแอมพลิฟายเออร์ซีรีส์ βi ที่ถูกต้อง ความเข้ากันได้กับคอนโทรลเลอร์รุ่นอื่นๆ ควรได้รับการยืนยันกับเอกสารการจับคู่ที่เผยแพร่ของ FANUC ก่อนตัดสินใจซื้อฮาร์ดแวร์

Q5: ฉันจะยืนยันได้อย่างไรว่าหน่วยเป็นของใหม่จริงก่อนซื้อ? หน่วยใหม่จะมาในบรรจุภัณฑ์ FANUC ที่ปิดสนิทพร้อมป้ายรับรองความถูกต้องที่สมบูรณ์, เพลาที่สะอาดโดยไม่มีร่องรอยการสึกหรอที่ลิ่มกุญแจ, และหมายเลขซีเรียลที่ไม่มีประวัติการบริการก่อนหน้า หากผู้ขายไม่สามารถให้เอกสารแหล่งที่มาที่ชัดเจนหรือหน่วยมาถึงโดยไม่มีบรรจุภัณฑ์เดิม ให้ถือว่าเป็นสัญญาณเตือนและขอคำชี้แจงก่อนรับสินค้า
