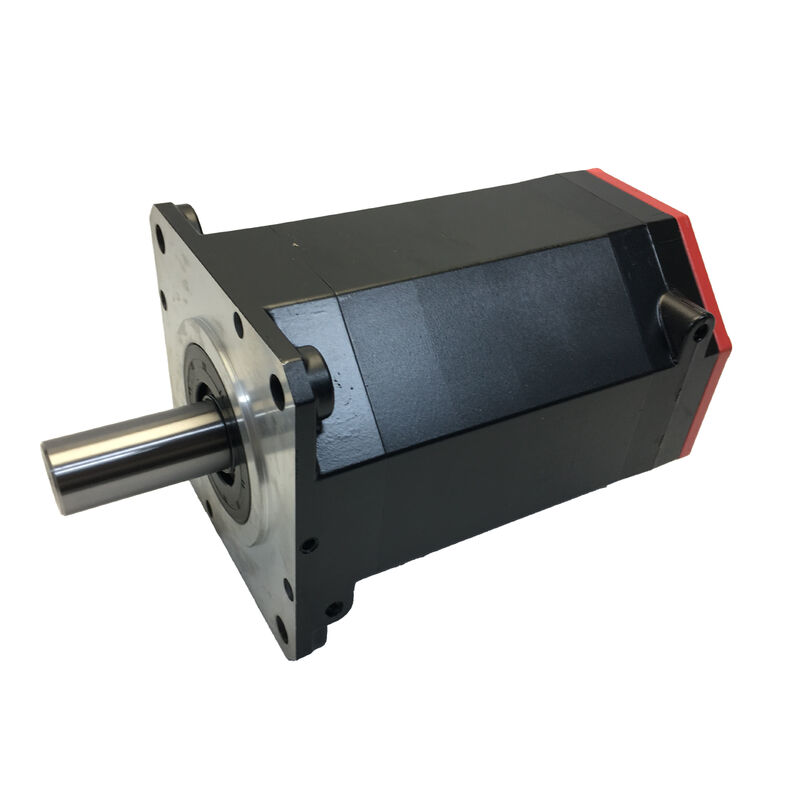

มอเตอร์เซอร์โว AC Fanuc A06B-0221-B000

ซีรีส์ βis · ไม่มีเบรก · เซอร์โวมอเตอร์ AC ความแม่นยำสูงสำหรับเครื่องมือเครื่องจักร CNC

ความแม่นยำเริ่มต้นที่แกน

ข้อผิดพลาดในการวางตำแหน่งทุกอย่างในเครื่องจักร CNC ล้วนมีสาเหตุ — ตัวเข้ารหัสที่สึกหรอ, ขดลวดที่ไม่เสถียรทางความร้อน, มอเตอร์ที่ไม่เหมาะสมกับระบบขับเคลื่อนที่จับคู่ด้วย มอเตอร์ Fanuc A06B-0221-B000 ถูกสร้างขึ้นเพื่อขจัดตัวแปรทั้งสามนี้

เป็นส่วนหนึ่งของซีรีส์ βis ของ FANUC: มอเตอร์เซอร์โวที่ทนทานและกะทัดรัดในกลุ่มผลิตภัณฑ์ของพวกเขา ใช้กับเครื่องจักร CNC ขนาดเล็กและขนาดกลางหลากหลายประเภท ซึ่งมีพื้นที่จำกัดแต่ข้อกำหนดด้านความแม่นยำไม่จำกัด รหัส B000 หมายถึงหน่วยนี้จัดส่งโดยไม่มีเบรกในตัว — การกำหนดค่าที่เหมาะสำหรับแกนแนวนอนที่มอเตอร์ไม่ต้องรับผิดชอบในการยึดโหลดกับแรงโน้มถ่วงเมื่อปิดเครื่อง

สิ่งที่คุณได้รับคือชุดประกอบที่เบาขึ้น, การเดินสายตู้ขับเคลื่อนที่ง่ายขึ้น, และมอเตอร์ที่เชื่อมต่อโดยตรงกับสถาปัตยกรรมแอมพลิฟายเออร์ βi ของ FANUC โดยไม่มีชั้นการปรับเปลี่ยนใดๆ ระหว่างกัน

ข้อมูลจำเพาะทางเทคนิค

สี่สิ่งที่สำคัญเมื่อมอเตอร์ทำงานภายในเครื่องจักร

คุณไม่ได้โต้ตอบกับมอเตอร์เซอร์โวหลังจากติดตั้งแล้ว มันทำงานภายในเครื่องจักรโดยไม่ต้องมีการดูแลเป็นเวลาหลายปี ลักษณะเหล่านี้เป็นตัวกำหนดว่าสิ่งนั้นจะราบรื่นหรือไม่:

1. ตัวเข้ารหัสแบบสัมบูรณ์ — ไม่ต้องมีการโฮมมิ่ง ตัวเข้ารหัสจะเก็บข้อมูลตำแหน่งอย่างต่อเนื่อง หลังจากไฟฟ้าขัดข้อง, การหยุดฉุกเฉิน, หรือการปิดเครื่องตามแผน, แกนจะกลับมาออนไลน์ที่ตำแหน่งสุดท้ายที่แน่นอน ไม่ต้องมีขั้นตอนการโฮมมิ่ง, ไม่ต้องเสียอ้างอิง, ไม่ต้องเสียเวลาในการกลับมาผลิต

2. ซีลเพลา IP67 — จัดการกับการสัมผัสสารหล่อเย็น ละอองสารหล่อเย็นเข้าถึงทุกที่ในสภาพแวดล้อมการตัดเฉือนที่ใช้งานอยู่ ซีลปลายเพลาของ A06B-0221-B000 ได้รับการจัดอันดับ IP67 — ออกแบบมาเพื่อป้องกันสิ่งปนเปื้อนตลอดอายุการใช้งานของมอเตอร์โดยไม่ต้องมีการบำรุงรักษาตามระยะเวลาพิเศษ

3. แรงบิดกระเพื่อมน้อย — พื้นผิวสำเร็จรูปสะอาดขึ้น ที่อัตราป้อนต่ำ, ความไม่สม่ำเสมอของมอเตอร์จะปรากฏบนพื้นผิวที่ตัดแต่ง การออกแบบขดลวด βis ช่วยให้การส่งแรงบิดราบรื่นตลอดช่วงความเร็ว ซึ่งหมายความว่าการผ่านการตกแต่งจะให้คุณภาพพื้นผิวตามที่การออกแบบรูปทรงเครื่องมือตั้งใจไว้

4. ความเสถียรทางความร้อนตลอดการทำงานที่ยาวนาน ระดับฉนวนและคุณสมบัติของตลับลูกปืนถูกเลือกสำหรับการทำงานต่อเนื่องที่ยั่งยืน มอเตอร์ที่ทำงานเย็นในชั่วโมงที่สองแต่เริ่มเบี่ยงเบนในชั่วโมงที่สิบจะสร้างปัญหาที่ยากต่อการติดตามกลับไปยังแหล่งที่มา ตัวนี้ไม่เบี่ยงเบน

ประเภทเครื่องจักรที่ใช้มอเตอร์นี้

A06B-0221-B000 เป็นมอเตอร์ขนาดเล็ก เหมาะสำหรับที่ที่หน่วยขนาดใหญ่ไม่สามารถติดตั้งได้ และให้ความแม่นยำในการวางตำแหน่งและความเข้ากันได้ของไดรฟ์ที่เครื่องจักรที่ควบคุมด้วย FANUC สร้างขึ้นมา

ศูนย์กลึง CNC ขนาดกะทัดรัด แกน X และ Z ป้อนบนเครื่องกลึงขนาดเล็กที่ทำงานด้วยรอบการผลิตปานกลางถึงสูง การป้อนกลับแบบสัมบูรณ์ของตัวเข้ารหัสช่วยให้การวางตำแหน่งชิ้นงานต่อชิ้นมีความสม่ำเสมอแม้ว่าเครื่องจักรจะเริ่มทำงานใหม่กลางชุดงาน

VMC แบบตั้งโต๊ะและขนาดเล็ก การควบคุมแกน X และ Y บนศูนย์กลางการตัดเฉือนแนวตั้งขนาดกะทัดรัดที่ใช้ในการผลิตชิ้นส่วนที่มีความแม่นยำ, งานแม่พิมพ์, และการผลิตเครื่องมือ ขนาดของมอเตอร์พอดีกับที่ที่หน่วยเซอร์โวขนาดใหญ่ไม่สามารถติดตั้งได้

ศูนย์เจาะและต๊าป เครื่องจักรเหล่านี้จะกลับทิศทางแกนหลายร้อยครั้งต่อกะ A06B-0221-B000 จัดการกับการกลับทิศทางรอบสูงได้อย่างราบรื่น, ด้วยการตอบสนองแรงบิดที่รวดเร็วและไม่มีการสะสมข้อผิดพลาดในการวางตำแหน่งระหว่างรอบ

แกนเสริมและแกนหมุน ตัวเปลี่ยนเครื่องมือ, โต๊ะหมุน, และระบบหมุนพาเลทที่ต้องการการรวมโปรโตคอล FANUC เต็มรูปแบบโดยไม่ต้องใช้ขนาดและต้นทุนของมอเตอร์ซีรีส์ αi ซีรีส์ βis เป็นระดับที่เหมาะสมสำหรับบทบาทรองเหล่านี้

เกี่ยวกับคำถามเกี่ยวกับสภาพมอเตอร์

ตลาดมอเตอร์เซอร์โวที่ใช้แล้วและปรับปรุงใหม่มีขนาดใหญ่และไม่ได้รับการติดป้ายกำกับอย่างโปร่งใสเสมอไป มอเตอร์ที่มีชั่วโมงการทำงานหลายพันชั่วโมงสามารถทำความสะอาด, บรรจุใหม่, และลงรายการโดยไม่มีการเปิดเผยประวัติจากภายนอก จากภายนอกดูเหมือนกับหน่วยใหม่

ความแตกต่างจะปรากฏขึ้นในภายหลัง: ตัวเข้ารหัสที่เริ่มสร้างข้อผิดพลาดเป็นครั้งคราว, ตลับลูกปืนที่เริ่มมีเสียงดังหลังจากใช้งานไปสองสามเดือน, ฉนวนขดลวดที่ผ่านวงจรชีวิตทางความร้อนไปแล้วบางส่วน ไม่มีสิ่งใดที่สามารถตรวจจับได้เมื่อได้รับ

A06B-0221-B000 ใหม่เริ่มต้นด้วยตัวเข้ารหัสที่ไม่เคยสะสมการสึกหรอ, ตลับลูกปืนในสภาพโรงงาน, และการรับประกัน OEM เต็มรูปแบบ สำหรับส่วนประกอบที่ทำงานอย่างต่อเนื่องภายในเครื่องจักรการผลิต, สภาพเริ่มต้นเป็นสิ่งที่สมเหตุสมผลที่จะใส่ใจ

การติดตั้ง, การบริการ และการจัดเก็บ

เมื่อติดตั้ง: ตรวจสอบว่าความจุของโมดูลแอมพลิฟายเออร์ βi ตรงกับมอเตอร์ก่อนการเดินสาย ตรวจสอบขนาดทางกายภาพและตำแหน่งขั้วต่อกับแบบวาดการติดตั้งเครื่องจักร — ทำสิ่งนี้ก่อนแกะกล่องหน่วย, ไม่ใช่หลังจากนั้น

ระหว่างการทำงาน: สังเกตแนวโน้มข้อผิดพลาดในการติดตามแกนผ่านหน้าจอวินิจฉัย CNC การค่อยๆ เพิ่มขึ้นอย่างช้าๆ ในช่วงหลายสัปดาห์หรือหลายเดือนมักหมายถึงการเสื่อมสภาพของซีลสายเคเบิลตัวเข้ารหัส และการตรวจจับได้ที่นั่นจะหลีกเลี่ยงการแจ้งเตือนที่รุนแรงที่จะตามมา

เมื่อจัดเก็บ: เก็บหน่วยไว้ระหว่าง 0 °C ถึง 40 °C, ความชื้นสัมพัทธ์ต่ำกว่า 75%, โดยไม่มีการควบแน่น หมุนเพลาด้วยมือทุกหกเดือนเพื่อป้องกันการเกิดรอยบุ๋มของตลับลูกปืนภายใต้แรงกดคงที่ ทิ้งไว้ในบรรจุภัณฑ์เดิมที่ปิดสนิทจนถึงวันติดตั้ง

คำถามที่พบบ่อย

Q1: A06B-0221-B000 มีเบรกในตัวหรือไม่? ไม่. คำต่อท้าย B000 บ่งชี้ว่ามอเตอร์นี้จัดส่งโดยไม่มีเบรกในตัว มีไว้สำหรับงานแกนแนวนอนที่ไม่ต้องการการยึดโหลดเมื่อปิดเครื่อง สำหรับแกนแนวตั้งหรือแกนใดๆ ที่ต้องยึดตำแหน่งเมื่อปิดเครื่องจักร ควรเลือกตัวแปรที่มีเบรกในซีรีส์ βis แทน

Q2: ต้องใช้แอมพลิฟายเออร์อะไรในการรันมอเตอร์นี้? มอเตอร์นี้ออกแบบมาเพื่อใช้กับแอมพลิฟายเออร์เซอร์โวซีรีส์ FANUC βi SVU หรือ βi SVM โมดูลแอมพลิฟายเออร์ต้องมีพิกัดตามข้อกำหนดกระแสของมอเตอร์ — ยืนยันการจับคู่ที่ถูกต้องก่อนซื้อส่วนประกอบใดๆ

Q3: มอเตอร์นี้เข้ากันได้กับคอนโทรลเลอร์ FANUC 0i-F และ 30i หรือไม่? ใช่. A06B-0221-B000 เข้ากันได้กับคอนโทรลเลอร์ CNC ซีรีส์ FANUC 0i-D, 0i-F, 30i, 31i และ 32i เมื่อใช้กับแอมพลิฟายเออร์เซอร์โวซีรีส์ βi ที่เหมาะสม การเข้ากันได้กับคอนโทรลเลอร์รุ่นก่อนหน้าควรได้รับการยืนยันก่อนระบุว่ามอเตอร์นี้เป็นการเปลี่ยนทดแทน

Q4: สามารถใช้แทนมอเตอร์ซีรีส์ β รุ่นแรกบนเครื่องจักรเก่าได้หรือไม่? ไม่ใช่การเปลี่ยนโดยตรง. ซีรีส์ βis ใช้ตัวเข้ารหัสอนุกรมที่อัปเดตเมื่อเทียบกับมอเตอร์ซีรีส์ β รุ่นก่อนหน้า ซึ่งต้องมีการเปลี่ยนแปลงพารามิเตอร์ใน CNC หลังการติดตั้ง ตำแหน่งขั้วต่อทางกายภาพอาจแตกต่างกันไปในแต่ละรุ่น การตรวจสอบความเหมาะสมและการทบทวนพารามิเตอร์ทั้งสองอย่างจำเป็นก่อนที่จะถือว่าเป็นการเปลี่ยนทดแทนแบบเหมือนกันทุกประการ

Q5: ฉันควรตรวจสอบอะไรเมื่อซื้อเพื่อยืนยันว่าหน่วยเป็นของใหม่? หน่วยใหม่มาในบรรจุภัณฑ์ FANUC ที่ปิดสนิทพร้อมป้ายกำกับที่สมบูรณ์, เพลาที่ไม่แสดงร่องรอยการสัมผัสหรือการเสียดสีที่ลิ่มกุญแจ, และหมายเลขซีเรียลที่ไม่มีประวัติการบริการก่อนหน้า ขอเอกสารจากผู้ขายเพื่อยืนยันสถานะสต็อกใหม่ หากบรรจุภัณฑ์ถูกเปิดหรือผู้ขายไม่สามารถให้ข้อมูลแหล่งที่มาได้ ให้ชี้แจงก่อนรับสินค้า
