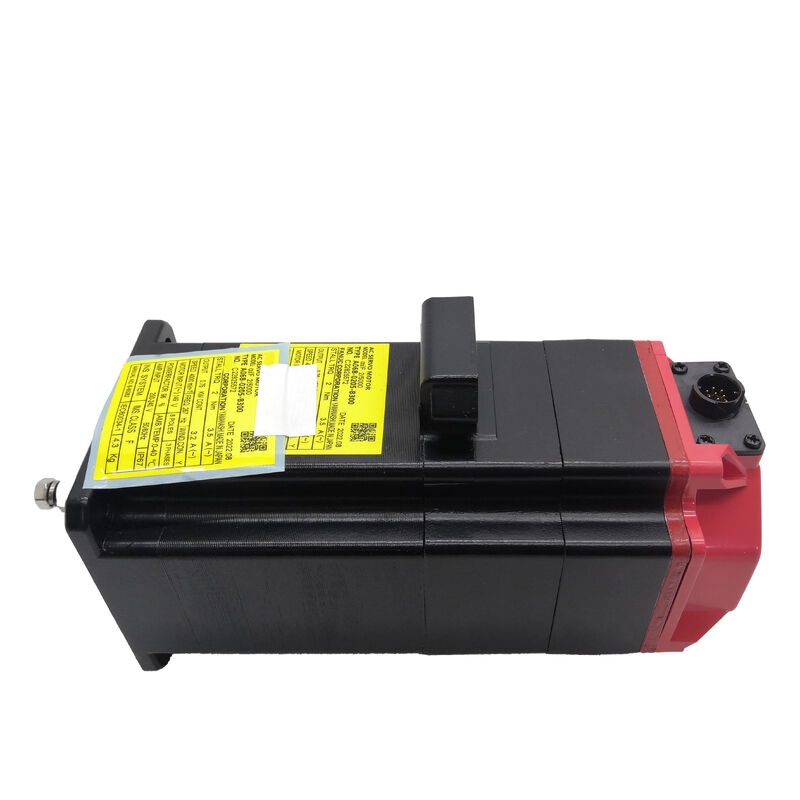

Fanuc A06B-0205-B300 ราคาคอมแพคต αiF 2/5000 AC Servo Motor, หม้อกระชับ, เบรค 24V, Absolute A1000 Pulse Coder

ภาพรวมสินค้า

เลขส่วน:A06B-0205-B300

ค้นหาเช่นกัน:A06B0205B300, Fanuc A06B-0205-B300, FANUC A06B0205B300

รถยนต์:αiF 2/5000

การจัดหมวดหมู่:Fanuc Alpha iF Series AC Brushless Servo Motor ทอร์ค 2 Nm, ความเร็วสูงสุด 5,000 รอบ / นาที, หมุนกระชับด้วยกุญแจ, เบรกไฟฟ้าแม่เหล็ก 24 วอลต์ที่ใช้สปริง, Absolute A1000 Pulse Coder, IP65

มอเตอร์ ใน ประโยค

รายการFanuc A06B-0205-B300เป็นมอเตอร์เบรคขนาดเล็กที่สุดในครอบครัว Alfa iF ของ Fanuc หน่วยขนาดเล็ก ความเร็วสูง 0.75 kW พร้อมกับเบรค 24V ที่ใช้สปริงและเครื่องปรับอัตราการเต้นโดยสิ้นเชิงบนแกนโคเปอร์ที่มีกุญแจมันเป็นส่วนหนึ่งบนแกน CNC สูงหรือชันที่ภาระเบา, ความเร็วของแกนสูงและแกนต้องยึดตําแหน่งด้วยกลทุกครั้งที่เซอร์โวไม่ทํางาน

รายละเอียดเทคนิค

สะดวกและรวดเร็ว: กล่องทํางาน αiF 2/5000

αiF 2/5000 เป็นมอเตอร์ขนาดเล็กที่สุดในครอบครัว Fanuc alpha iF ที่มีพลังงาน 0.75 kW และมันได้รับตําแหน่งของมันบนเครื่องจักรโดยเฉพาะเนื่องจากที่ก้อนเล็กเครื่องขับเคลื่อนอินเด็กซ์ตั้งเสริมกลไกยกเครื่องมือจานหมุนขนาดเล็ก ไม่ต้องการส่วนใหญ่ของ αiS 8/4000 พวกเขาต้องการมอเตอร์ที่เข้ากับพื้นที่เครื่องกลที่ว่างและเคลื่อนไหวอย่างรวดเร็วพอที่จะทําให้เวลาจักรยานสั้น.

2 นิวตันเมตรของทอร์มต็อปสตอลล์เป็นคําตอบที่ถูกต้อง สําหรับภาระที่เบาจริง ๆ หัวหมุนเล็กบนศูนย์กลางกระบวนการเจาะกระบวนการเจาะอัณฑะ Z ที่รองอยู่บนศูนย์หมุนที่มีการประกอบสต๊อกเครื่องมืออย่างน้อย อัณฑะเหล่านี้ทํางานอย่างสะดวกสบาย ภายในงบกระแสทอร์ค 2 Nmทอมปอร์คสูงสุด 8.3 Nm สามารถใช้ได้ในระหว่างการเร่งขันแปรปรวน ให้ช่องทางด้านไดนามิกที่ทอมปอร์คเฉพาะตัวไม่ได้ส่ง

ในความเร็ว 4,000 รอบ / นาทีที่มีความเร็วสูงสุด 5,000 รอบ / นาทีนี้เป็นมอเตอร์ความเร็วสูง000 รอบ / นาทีผลิต 20 m / min ของเส้นตรง ผ่านเพียงพอสําหรับการผลิตเร็วผ่านบนเครื่องยนต์คอมแพคต โดยไม่มีการลดระยะระหว่างมอเตอร์และสกรูปัจจัยพลังงาน 96% หมายถึงระบบไฟฟ้าทํางานอย่างมีประสิทธิภาพ, กับความต้องการปัจจุบันปฏิกิริยาต่ําสุดในอุปกรณ์เสริมเสียง αi

ชาฟต์กระดุมด้วยกุญแจ: อินเตอร์เฟซมาตรฐานเครื่องมือ

อุปกรณ์แกนกระโปรงบน A06B-0205-B300 ลงนามว่า TPR ในคําอธิบายเครื่องยนต์เต็มของ Fanuc ลงนามว่า อุปกรณ์แกนแกนกระโปรง

หน่วยการเคลื่อนไหวของเครื่องยนต์ที่ใช้เครื่องเคลื่อนไหวที่มีความละเอียดกณิตศาสตร์กระดุมศูนย์กลางฮับโดยอัตโนมัติ. มอเตอร์และแกนแกนขับเคลื่อนสอดคล้องกับความอดทนทางกณิตศาสตร์ที่แน่นโดยไม่ต้องมีการปรับแต่งด้วยมือหรือการตรวจสอบการสอดคล้องส่งทอมป์ด้วยกล ̇ โดยไม่ขึ้นอยู่กับแรงกั้นแกนและโดยไม่ขึ้นอยู่กับการขัดขัดในการแบกภาระ.

สําหรับมอเตอร์ที่มีทอมปอร์ค 2 Nm ที่มียอดสูง 8.3 Nm นี่คือเส้นทางทอมปอร์คที่แข็งแรงทางเครื่องจักรศาสตร์ ที่จัดการกับการบรรทุกหมุนของแกน CNC ตลอดปีของการใช้งานการผลิตโดยไม่เสียสภาพกุญแจไม่ลดลงภายใต้การสั่นสะเทือน, ไม่ใช้กับวงจรความร้อนของเครื่องเปิดและเครื่องปิด และไม่ต้องการการยืดใหม่ระยะเวลาเพื่อรักษาความสามารถของทอร์คของมัน

เมื่อเครื่องยนต์นี้ต้องเปลี่ยน ครับ ซึ่งมันจะต้องเปลี่ยน ครับ ในที่สุด ครับ หม้อโค้งจะทําให้กระบวนการนี้เรียบง่ายที่นั่งสํารองเหมือนกันกับที่นั่งเดิม โดยไม่ต้องวัดการส่องหรือการจัดตั้ง, และคันจูงเชื่อมกลับไปที่ตําแหน่งทางกณิตศาสตร์ที่เหมือนกันอย่างแน่นอนกับชลมมอเตอร์

เบรกที่ใช้สปริง 24 วอลต์: ความปลอดภัยที่คอมแพคต์สําหรับแกนตั้งขนาดเล็ก

เบรกที่ใช้สปริงเป็นแกนหลักในการทํางานของ B300 และการเข้าใจวิธีการทํางานของมันเป็นสิ่งจําเป็นสําหรับช่างใด ๆ ที่กําหนดหรือดูแลมอเตอร์นี้

สปริงจะทําให้แผ่นขัดขัดติดต่อตลอดเวลา เบรกจะปิดโดยปกติ เพื่อปล่อยแกนให้หมุนสายสอยเบรกต้องใช้พลังงาน 24V DC แรงแม่เหล็กเอาชนะสปริงและยกแผ่นออกจากพื้นผิวเบรกถอดไฟฟ้า 24 วอลต์ไปด้วยเหตุผลใดๆ แล้วสปริงจะปิดเบรคใหม่ทันทีการหยุดใช้ไฟฟ้าที่ไม่ได้วางแผน, หรือการปิดการทํางานแบบปกติในตอนสิ้นวงจร

บนแกนตั้งขนาดเล็ก ̇ ซึ่งเป็นการใช้งานหลักของมอเตอร์นี้ ̇ พฤติกรรมป้องกันความผิดพลาดนี้คือสิ่งที่ทําให้แกนปลอดภัยการล็อค servo จับแกนเมื่อเครื่องขยายกําลังกําลังและการทํางานปกติเบรกที่ใช้สปริงยึดแกนในทุกสภาพอื่น ๆ: ความผิดพลาดของเครื่องขยายเสียง, การสูญเสียพลังงาน, E-stop, การปิดเครื่องจักรครอบคลุมขอบเขตทั้งหมดของภาวะการทํางานที่เครื่องจะพบ.

วงจรเบรค 24 วอลต์ต้องการไฟฟ้าในตัวของตัวเองในแผ่นเครื่อง, ถือไว้สําหรับสอยเบรคและแยกจากไฟฟ้าหลักของ servo แอมพลิเฟียเตอร์.โดยมีไดโอด์ flyback ผ่านปลายวงโค้ลเพื่อยับยั้ง spike inductive เมื่อรีเปิด. การออกของ Fanuc CNC ของการปล่อยเบรคประสานงานการปล่อยและการติดต่อลําดับกับ servo enable การกําหนด servolock ก่อนเบรคเปิดและปิดเบรก ก่อนการเปิดเซอร์โว. ตามลําดับนี้ป้องกันแผ่นเบรคจากการใช้งานที่การติดต่อบนแกนการเคลื่อนไหวสร้าง

Alpha i A1000 Pulse Coder: ตําแหน่งโดยเฉพาะอย่างยิ่งในความละเอียดสูง

เครื่อง Encoder บน A06B-0205-B300 คืออัลฟ่า i A1000หน่วยรหัสแรงดันแบบ Fanuc ที่ระดับ 1000พันพันจังหวะต่อรอบ

บนแกนตั้งที่เบรค การผสมผสานของเบรคที่ใช้สปริงและคอนโดเดอร์ที่สมบูรณ์แบบ สร้างข้อดีในการทํางานที่สําคัญในการผลิตประจําวันเมื่อเครื่องปิดลง ผังหรือไม่ เบรคถือแกนตรงที่มันหยุดเครื่องนับหลายรอบของ A1000 จะรักษามุมแกนที่แม่นยําตลอดการหยุดทํางาน โดยการรักษาโดยแบตเตอรี่สํารองใน Fanuc αiCNC อ่านตําแหน่งสมบูรณ์แบบทันที. การล็อคเซอร์โวถูกตั้งขึ้น. เบรกปล่อยในลําดับ. เครื่องจะดําเนินการอีกครั้งจากตําแหน่งที่มันหยุดโดยตรง, โดยไม่มีการเคลื่อนไหว homing.

เรื่องนี้สําคัญกว่าที่มันอาจดูเหมือนแรกบนเครื่องคอมแพคต์ที่ตําแหน่งฐานแกนตั้งอยู่ใกล้กับอุปกรณ์ไฟฟ้าหรือเครื่องมือในพื้นที่ทํางานการเคลื่อนไหวที่เรียงลําดับที่คอนโดเดอร์เพิ่มเติมต้องการหลังจากทุกเหตุการณ์พลังงานต้องการการจัดการอย่างรอบคอบ, ติดตามการเคลื่อนไหว, ตรวจสอบตําแหน่ง, แล้วดําเนินการต่อไป A1000 กําจัดทั้งหมดที่แกนถือ, เครื่องรหัสจํา, และเริ่มต้นใหม่เป็นทันที

เวลา 1 นาที000,000 นับต่อวงเวียน ความละเอียดตําแหน่งบน 5 มิลลิเมตร pitch บอลสกรูเป็น 5 นาโนเมตรต่อการนับ encoder สายวงจรตําแหน่ง CNC ปิดที่ความละเอียดนี้ทําให้สามารถทําซ้ําการตั้งตําแหน่งในระดับใต้ไมครอน ที่เครื่องจักรแม่นยําต้องการ.

เซ็นต์เตือนแบตเตอรี่แบตเตอรี่สํารองของ A1000 อยู่ใน Fanuc αi servo amplifier ไม่ใช่ในมอเตอร์เปลี่ยนมันเมื่อ Fanuc CNC ออกสัญญาณระวังแบตเตอรี่.

A06B-0205 ครอบครัว: ที่ B300 ติด

ซีรี่ย์ A06B-0205 ครอบคลุมครอบครัวมอเตอร์ αiF 2/5000 ครบครันผ่านการตั้งค่าแกน, ความดันเบรกและชนิดโคเดอร์:

B300 คือคอนเปอร์แอชท์, เบรค 24V, การผสมโคเดอร์ที่สมบูรณ์แบบ ✓ รายละเอียดที่ถูกต้องสําหรับแกน CNC สูงเล็ก ๆ โดยใช้การเชื่อมต่อแอชท์คอนเปอร์และการให้บริการเบรค 24V DCB400 เป็นเครื่องจักรกลที่เหมือนกัน ยกเว้นแกนเรียบตรง, สําหรับการใช้งานที่ใช้สานเชื่อมแบบเรียบ B605 มีโค้ลเบรค 90V สําหรับเครื่องจักรที่มีอุปกรณ์เชื่อมเบรค 90V

เครื่องควบคุมและเครื่องขยายเสียงที่เข้ากันได้

A06B-0205-B300 ต้องการเครื่องเสริมพลังงาน Fanuc αi series (αiSV)✅ αiSV 4 เป็นการผสมผสานแบบปกติสําหรับมอเตอร์ 0.75 kW / 2 Nm αiF 2/5000 แพลตฟอร์ม CNC ที่เข้ากันได้ประกอบด้วย Fanuc Series 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i และ 31iมอเตอร์ไม่เข้ากันได้กับเครื่องขยายเสียงรุ่นแรก α หรือ αC, ที่ขาดอินเตอร์เฟซ encoder ซีเรียล αi, หรือกับ Fanuc β drive

ปริมาตรแกน CNC ต้องตั้งให้เป็นชนิดมอเตอร์ αiF 2/5000 จากฐานข้อมูลปริมาตร servo ของ Fanuc โดยการตั้งเวลาปลดเบรกให้เหมาะสมกับวงจรการทํางานแกนตั้งการติดตั้ง A06B-0205-B300 เป็นตัวแทนของหน่วยที่ล้มเหลวบนเครื่องที่มีอยู่จําเป็นต้องตรวจสอบการตั้งค่าปารามิเตอร์ที่ตรงกับมอเตอร์เฉพาะนี้ แทนที่จะเป็นตัวแปร αiF 2 อื่น ๆ.

การใช้งานทั่วไป

แกน Z แบบตั้งขนาดเล็กบนศูนย์แปรรูป CNC compactศูนย์เจาะกระบอก, ศูนย์แปรรูปตั้งขนาดเล็ก, และเครื่องจักรขนาดเล็ก 5 แกน ที่การประกอบหัวหมุนมีน้ําหนักเบาและแกน Z เชื่อมต่อผ่านการเชื่อมโยงแกนโค้งทอมปอร์ต 2 Nm จัดการน้ําหนักหัวหมุนเล็ก ๆ; เบรกที่ใช้สปริงยึดหัวไว้ทุกจุดหยุด

อัธยาศัย Z ที่เป็นรองบนศูนย์หมุนหลายแกนหมุนย่อยแกน Z-feed, หนุนตั้งเครื่องมือสด, และเครื่องขับเคลื่อนตั้งช่วยในศูนย์หมุน CNC ที่แกนเบาต้องการทั้งความเร็วและความมั่นคงในการเบรก

เครื่องขับยกเครื่องมือแบบหันตั้งเครื่องยกตั้งแบบขับเคลื่อนด้วยเซอร์โวบนคลังเครื่องมือประเภทโซ่หรือแบบแผ่นในศูนย์แปรรูป CNCเมื่อตัวพกกระจกหรือแขนยกต้องยึดตําแหน่งด้วยกลไก ระหว่างระยะเวลาที่ใช้เปลี่ยนเครื่องมือ.

อัณฑะการถ่ายทอดแนวตั้งบนเซลล์อัตโนมัติขนาดเล็กการยกชิ้นส่วนเล็ก การตั้งตําแหน่งตั้งตั้งและเครื่องขับเคลื่อนแชท์แลทแกน Z บนเซลล์อัตโนมัติที่ควบคุมโดย Fanuc ที่แรงฝนแกนเบาและความจําเป็นในการใช้เบรกด้วยสปริงในการทํางานอย่างปลอดภัยในช่วงเวลาปิดเซอร์โว.

แฟนุค โรบอต มือข้อมือและหน่วยขับขี่ร่วมFanuc หุ่นยนต์แกนสอดใช้เครื่องขยายเสียง αi ซีรีย์ที่ขนาดคอมแพคต์ของ αiF 2/5000 ความเร็วสูงและเครื่องปรับรหัสที่สมบูรณ์แบบเหมาะสมกับความต้องการทางกลและการเคลื่อนไหวของสอด

FAQ

Q1: ความแตกต่างระหว่าง A06B-0205-B300 และ A06B-0205-B000 คืออะไร?

ความแตกต่างทางการทํางานคือเบรคไฟฟ้าแม่เหล็กB000 ไม่มีเบรคในขณะที่หยุดอยู่ ตําแหน่งแกนถูกยึดโดย Fanuc servolock ซึ่งจําเป็นต้อง servoamplifier ให้ยังคงใช้พลังงานและทํางานB300 มีเบรค 24V ที่ใช้สปริงที่ยึดแกนด้วยกลไกทุกครั้งที่โค้ลเบรคถูกตัดพลังงาน ไม่ว่าจะเป็นสภาวะเซอร์โวประเภทของหม้อ (ตัวลวดด้วยกุญแจ)ใช้ B000 บนแกนแนวราบที่ไม่มีภาระแรงโน้มถ่วง; ใช้ B300 บนแกนแนวตั้งและกลไกที่มีภาระแรงโน้มถ่วงใด ๆ

คําถามที่ 2: A06B-0205-B300 สามารถทํางานได้ที่ 5,000 รอบ/นาที และเมื่อไหร่ที่ความเร็วนั้นมีให้ใช้ได้?

มอเตอร์ความเร็วเฉพาะ 4,000 รอบ/นาที- ความเร็วที่การันตีความแรงต่อเนื่อง 0.75 kWความเร็วสูงสุด 5,000 รอบ/นาทีมีให้บริการในบริเวณพลังงานคงที่ มากกว่าความเร็วปริมาณที่กําหนด โดยที่แรงหมุนที่มีให้บริการจะลดลงเมื่อความเร็วเพิ่มขึ้น000 รอบ / นาที สามารถใช้ได้สําหรับการเดินเร็วบนแกนภาระเบาที่ความต้องการของทอร์คที่ความเร็วที่ว่าคือต่ํากว่าสิ่งที่มอเตอร์สามารถดําเนินการตรวจสอบเส้นโค้งความเร็วโค้งกับวงจรทํางานแกน ก่อนพึ่งพาการทํางานที่มีความเร็วสูงกว่าค่าตั้งค่าสําหรับภาระการแปรรูปที่ยั่งยืน

Q3: เครื่องเสริมพลังงานไหนที่เข้ากันได้กับ A06B-0205-B300?

A06B-0205-B300 ต้องการเครื่องเสริมพลังงาน Fanuc αi series (αiSV)ง ง งαiSV 4เป็นการผสมคู่มาตรฐานสําหรับมอเตอร์ αiF 2/5000 ขนาด 0.75 กิโลวัตถ์ แพลตฟอร์ม CNC ที่เข้ากันได้ประกอบด้วย Fanuc Series 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i และ 31iมอเตอร์นี้ไม่เข้ากันได้กับเครื่องขยายเสียงรุ่นแรกของ α หรือ αCปริมาตรแกนใน CNC ต้องตั้งค่าให้กับชนิดมอเตอร์ αiF 2/5000 รวมถึงปริมาตรเวลาปลดเบรคที่ถูกต้อง

คําถามที่ 4: B300 มีเบรค 24 วอล์ท ครับ ถ้าเครื่องเสียพลังงานอย่างไม่คาดคิด จะเกิดอะไรขึ้นครับ

เบรกที่ใช้สปริงจะปิดทันทีเมื่อ 24V ถอนออกจากโค้ล รวมถึงการสูญเสียพลังงานที่ไม่ได้วางแผน สปริงจะพยายามปิดเบรกเสมอกระแสโค้ลคือสิ่งที่ทําให้มันเปิดเมื่อไฟฟ้าหลอดไฟฟ้าล้มเหลว ไฟไฟฟ้า 24 วอลต์จะลดลง สายโค้ลจะหมดพลังงาน และสปริงจะปิดเบรคภายใน 1 มิลลิวินาทีแกนถูกยึดไว้โดยกลไกในตําแหน่งใด ๆ ที่มันยึดอยู่ในขณะนั้นไม่มีคําสั่ง CNC ไม่มีโปรแกรมและไม่มีระบบที่ใช้งานในการทําให้มันเกิดขึ้น

Q5: A1000 Absolute Encoder จะกําจัดวงจรการตั้งตัวเองเมื่อเปิดไฟไหม?

ครับ สําหรับระบบ CNC ที่ตั้งค่าให้ใช้ข้อมูลตําแหน่งสมบูรณ์A1000 รักษาตําแหน่งแกนสมบูรณ์แบบหลายรอบผ่านเหตุการณ์การปิดไฟผ่านแบตเตอรี่สํารองใน Fanuc αi servo amplifier เมื่อ CNC เริ่มใช้งานและ CNC กําหนดแกนเครื่องประสานงานโดยไม่ต้องเคลื่อนไหวใด ๆ.บนแกนตั้งที่เบรกนี้หมายความว่าเบรกสปริงได้ยึดแกนไว้ในที่, เครื่อง Encoder ได้ยึดตําแหน่งไว้, และเครื่องพร้อมที่จะเริ่มต้นการผลิตอีกครั้งทันทีหลังจากการฟื้นฟูพลังงานแบตเตอรี่สํารองในเครื่องเสริมพลังงาน servo ต้องได้รับการบํารุงรักษา.
