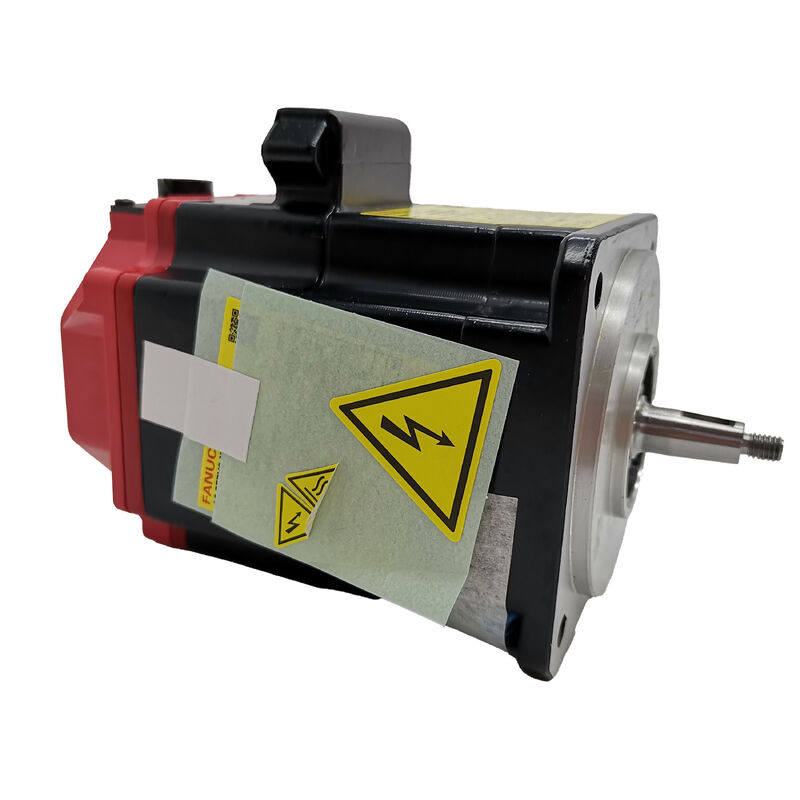

FANUC A06B-0205-B100 AC Servo Motor - ซีรีย์ Alpha iF 2/5000
สร้างขึ้นเพื่อความต้องการของ CNC การควบคุมการเคลื่อนไหวที่ทันสมัย
เมื่อเครื่องมือต้องการการเคลื่อนไหวแกนที่เรียบร้อยและซ้ําได้ ในอัตราการหมุนเวียนที่สูง การเลือกเครื่องยนต์เซอร์โวสําคัญกว่าที่คนส่วนใหญ่คิดFANUC A06B-0205-B100 เป็น AC servo motor จากสาย Alfa iF ราคาที่ได้รับชื่อเสียงเงียบบนพื้นโรงงานทั่วรถยนต์สภาพแวดล้อมการแปรรูปที่มีความแม่นยํา เพื่อทําสิ่งที่ถูกสั่งให้ทํา ชิฟท์ต่อชิฟท์
เครื่องยนต์นี้ทํางานด้วยความเร็วเบอร์ 4,000 รอบต่อนาที กับความเร็วสูงสุด 5,000 รอบต่อนาที, ส่งแรงหมุนการยืน 2.0 Nm และผลิตเบอร์ 0.75 kW (1.0 HP).ให้มันแรงแรงสําหรับความต้องการเร่งในการใช้งานในการตั้งตําแหน่งความเร็วสูงมันมีน้ําหนัก 4.3 กิโลกรัม หนาพอที่จะเข้ากับเครื่องมือเครื่องยนต์ที่แน่นโดยไม่เสียสละการทํางาน
รุ่น B100 มีแกนตรง (φ10 มม) และเครื่องปรับรังสี FANUC Alpha iA1000 ทําให้สามารถตอบสนองตําแหน่งความละเอียดสูงที่จําเป็นสําหรับการควบคุมเซอร์โวในวงจรปิดไม่มีเบรคอินเทกรีตบนการปรับแต่งนี้, การรักษารอยเท้าและความอ่อนแอ ผัน ภาพอ่อนแอหมุนคือ 0.000526 kg * m2
ข้อจํากัดทางเทคนิคในภาพรวม
| ปริมาตร |
มูลค่า |
| ปริมาณผลิต |
0.75 kW / 1.0 HP |
| ความเร็วปริมาณ |
4,000 รอบต่อนาที |
| ความเร็วสูงสุด |
5,000 รอบต่อนาที |
| ทอมปอร์คการหยุด |
20.0 นิเมตร |
| ทอร์คสูงสุด |
8.3 Nm |
| ปัจจุบัน |
3.5 A (rms) |
| คอนสแตนต์ของทอร์ค |
0.57 Nm/A (rms) |
| อินเนอร์ตี้ของโรเตอร์ |
0.000526 กิโลกรัม*ม2 |
| ความต้านทานของอ้อม |
1.1 Ω |
| สัตถีเวลาความร้อน |
20 นาที |
| ประเภทหม้อ |
ตรง φ10 มิลลิเมตร |
| เครื่อง Encoder |
อัลฟ่า iA1000 พลัสโคเดอร์ |
| น้ําหนัก |
4.3 กิโลกรัม |
สถานที่ ที่ ใช้
A06B-0205-B100 เป็นเครื่องที่เหมาะสมสําหรับศูนย์แปรรูป CNC, ศูนย์หมุน, และเครื่องบดที่มอเตอร์แกน компактถูกคู่กับ FANUC servo amplifiers.มันยังใช้ในเซลล์ทํางานหุ่นยนต์, สายการประกอบอัตโนมัติ และระบบ gantry หลายแกนที่การตอบสนองของทอร์คที่สม่ําเสมอกับความเร็วที่แตกต่างกันไม่สามารถต่อรองได้
ซีรีย์ Alpha iF ได้ถูกออกแบบขึ้นเพื่อการบูรณาการทําให้การตั้งค่าพาราเมตรและการแก้ไขปัญหาเรียบง่ายสําหรับวิศวกรที่คุ้นเคยกับระบบ FANUC CNCการออกของเครื่องรหัสกระแทกส่งตรงไปยัง FANUC servo drive โดยไม่จําเป็นต้องมีการปรับสัญลักษณ์เพิ่มเติม
ความเหมาะสมและความสามารถในการแลกเปลี่ยน
มอเตอร์นี้เข้ากันได้กับ FANUC โมดูลเครื่องขยายกําลังจากครอบครัวเครื่องขยายกําลัง αiมันสามารถเปลี่ยนมอเตอร์ที่ใช้งานหรือเสียหายในเครื่องจักรที่มีการติดตั้งโดยไม่ต้องต้องการการเปลี่ยนแปลงในการขับเคลื่อนปารามิเตอร์ในกรณีส่วนใหญ่เมื่อหาแหล่งสํารองตรวจสอบการตั้งค่าหม้อและชนิดเครื่องปรับรหัสกับหน่วยเดิมเสมอ ✓ ความแตกต่างเล็กน้อยในรหัสย้ายย้ายอาจหมายถึงทิศทางของเครื่องเชื่อมหรือขนาดของหม้อที่แตกต่างกัน.
คํา ถาม ที่ ถาม บ่อย
Q1: ความแตกต่างระหว่าง A06B-0205-B100 และ A06B-0205-B000 คืออะไร?
ตอบ: ความแตกต่างหลักอยู่ที่การจัดตั้งแกนและเครื่องเชื่อม B100 มีแกนตรงโดยไม่มีทางลุ้นขณะที่ B000 เป็นการตั้งค่าฐาน รายละเอียดการวางแผนแกนและเครื่องเชื่อมแตกต่างกันระหว่างตัวแปรตรวจสอบย้อนย้อนของมอเตอร์เดิมก่อนสั่งเครื่องใหม่
Q2: ไดรฟอร์ม FANUC ไหนที่เข้ากันได้กับมอเตอร์นี้?
ตอบ: มอเตอร์นี้ถูกออกแบบมาเพื่อทํางานกับ FANUC αi series servo amplifiers เครื่องโคเดอร์อัลฟ่า iA1000 ใน B100 สื่อสารเป็นพื้นเมืองกับระบบ FANUC CNC โดยใช้ FSSB (FANUC Serial Servo Bus)ดูเอกสารการขับขี่สําหรับการมอบแกนและการตั้งค่าปารามิเตอร์.
Q3: A06B-0205-B100 มีเบรคยึด?
ตอบ: ไม่ การปรับแต่ง B100 ไม่รวมถึงเบรคยึดที่บูรณาการ หากการใช้งานของคุณต้องการเบรคแกนแกนตั้งที่ต้องถือตําแหน่งเมื่อพลังงานถูกตัด, สามารถระบุได้ด้วยรหัสย่อยที่แตกต่างกัน
Q4: อายุการใช้งานที่คาดหวังคืออะไร และสิ่งที่มักเป็นสาเหตุของความล้มเหลว?
A: ภายใต้สภาพการทํางานปกติและการบํารุงรักษาเป็นประจํา มอเตอร์ FANUC Alpha iF มีอายุการใช้งานยาวนานและความเสื่อมของอุปกรณ์ประกอบความอุดตันที่เกิดจากความร้อนเกินหรือการสั่นสะเทือนเกินการรักษาเครื่องยนต์ภายในสภาพภาระและอุณหภูมิแวดล้อม
Q5: เครื่องยนต์นี้สามารถซ่อมแซมได้หรือไม่หรือควรเปลี่ยนมันโดยตรง?
A: ทั้งสองตัวเลือกนี้เป็นไปได้ขึ้นอยู่กับประเภทความผิดปกติ. ความผิดปกติของ Encoder และการเปลี่ยนลากโดยทั่วไปถูกจัดการโดยสถานที่ซ่อมแซมที่ได้รับอนุญาตจาก FANUC. สําหรับการล่อหรือความเสียหายทางเครื่องกลที่รุนแรง,หน่วยที่สร้างใหม่มีอยู่บนตลาด และสามารถเป็นทางเลือกที่ใช้ได้เมื่อเวลาการนําของเดิมใหม่
