Fanuc A02B-0280-B502 ∙ 0i-MA ซีรีส์ หน่วยควบคุม CNC ∙ ควบคุมศูนย์การแปรรูป, หลายแกน, กลมและเส้นตรง Interpolation, PMC, RS-232C

ภาพรวม

รายการFanuc A02B-0280-B502เป็นหน่วยควบคุม CNC ที่บูรณาการสําหรับแพลตฟอร์ม Fanuc Series 0i Model A หน่วยควบคุม CNC ที่ใช้กันมากที่สุดในประวัติศาสตร์ของการแปรรูปอุตสาหกรรม

ซีรี่ย์ 0i เป็นสินค้า CNC ระดับกลางของ Fanuc ที่ถูกออกแบบมาเพื่อนํามาซึ่งฟังก์ชันที่เกือบสูงสุด (การแทรกแซงหลายแกน, การดึงแข็ง, การชดเชยเครื่องมือ,PMC ladder logic) ไปยังฐานที่ติดตั้งได้อย่างกว้างขวางของเครื่องมือเครื่องจักรในราคาที่สามารถแข่งขันได้.

ตัวแปร MA โดยเฉพาะเจาะจงครอบคลุมการใช้งานศูนย์แปรรูป ✓ การบดตั้งและแนวราบ, การกําหนดรูปแบบหลายแกน, และศูนย์แปรรูปที่มีระบบเปลี่ยนเครื่องมืออัตโนมัติ

ในฐานะหน่วยควบคุม CNC ครบถ้วน A02B-0280-B502 รวม CPU, ROM, RAM, วงจรอินเตอร์เฟซ LCD/MDI, I/O expansion bus และอินเตอร์เฟซการสื่อสาร servo เข้าไปในชุดแผ่นหลังเดียว

ในสนามหน่วยนี้ตั้งอยู่เบื้องหลังแผ่นผู้ประกอบการของเครื่องเชื่อมต่อกับเครื่องขับเคลื่อน servo axis, spindle drive, PMC I/O module และสายเชื่อมต่ออินเตอร์เฟซของแผ่นผู้ประกอบการ

เครื่องควบคุมบริหารวงจรการเคลื่อนไหวทั้งหมดจากการดําเนินโปรแกรม G-code ผ่านการปิดวงจรตําแหน่งบนแกนที่ควบคุมทั้งหมด

The 0280 series within the A02B product family corresponds to the first-generation 0i Model A hardware platform — the generation that introduced Fanuc's transition from the older Series 0 and Series 15 architecture to the compactเครื่องจักรที่สร้างขึ้นบน A02B-0280-B502 รวมศูนย์แปรรูปจากปลายปี 1990 ถึงต้นปี 2000 จากผู้สร้างรวมถึง Mazak, Mori Seiki, Makino, Okuma, Doosan,และกลุ่มใหญ่ของผู้ผลิตเครื่องจักรไต้หวันและเกาหลี ที่ได้นําพื้นที่ 0i มาเป็นมาตรฐาน CNC.

ข้อจํากัดหลัก

ซีรี่ย์ 0i-MA หน่วยงาน CNC ในรุ่น 0i

"0i" ในชื่อครอบครัวผลิตภัณฑ์ Fanuc ระบุรุ่นควบคุมที่ต่อเนื่องจากรุ่น 0 ก่อนหน้านี้ (0-MA, 0-MC,0-TA) และเชื่อมต่อกับแพลตฟอร์ม 0i-D และ 0i-F ที่ยังถูกผลิตในวันนี้การตั้งชื่อแบบ A ระบุรุ่นเครื่องมือแรกภายในชุด 0i ขณะที่ MA ระบุตัวแปรศูนย์แปรรูปที่แตกต่างจาก TA (การหัน) หรือ FA (เครื่องถ่ายทอด)

ในความเป็นจริง ซีรีส์ 0i-MA ส่งโปรแกรมและคุณสมบัติการทํางานที่ผู้ใช้ศูนย์แปรรูปต้องการในยุคของมัน:โปรแกรม G-code ที่เข้ากับโปรแกรมส่วนของ Fanuc Series 0 และ Series 15 ก่อนหน้านี้ (โปรแกรมที่มีอยู่จะทํางานโดยไม่มีการปรับปรุง), วงจรการเจาะและการบดกระป๋อง, การชําระค่าตอบแทนรัศมีเครื่องมือ, ระบบพิกัดการทํางาน (G54 G59), การวัดความยาวของเครื่องตัด, และการดัดแบบแบบมาตรฐาน

PMC (เครื่องควบคุมเครื่องที่สามารถเขียนโปรแกรมได้) จัดการกลยุทธ์ I/O ของเครื่อง ∙ การเรียงลําดับเครื่องเปลี่ยนเครื่องมือ, การจับพอลเล็ต, การควบคุมน้ําเย็น, การล็อคประตู ∙ โดยแยกจากเครื่องควบคุมการเคลื่อนไหว CNCในสถาปัตยกรรมสองโปรเซสเซอร์ที่ทําให้การประมวลผลโลจิกของเครื่องเป็นอิสระจากวงจรควบคุม servo ของ CNC.

สถาปัตยกรรม CNC การควบคุมที่บูรณาการ หลังแผ่น

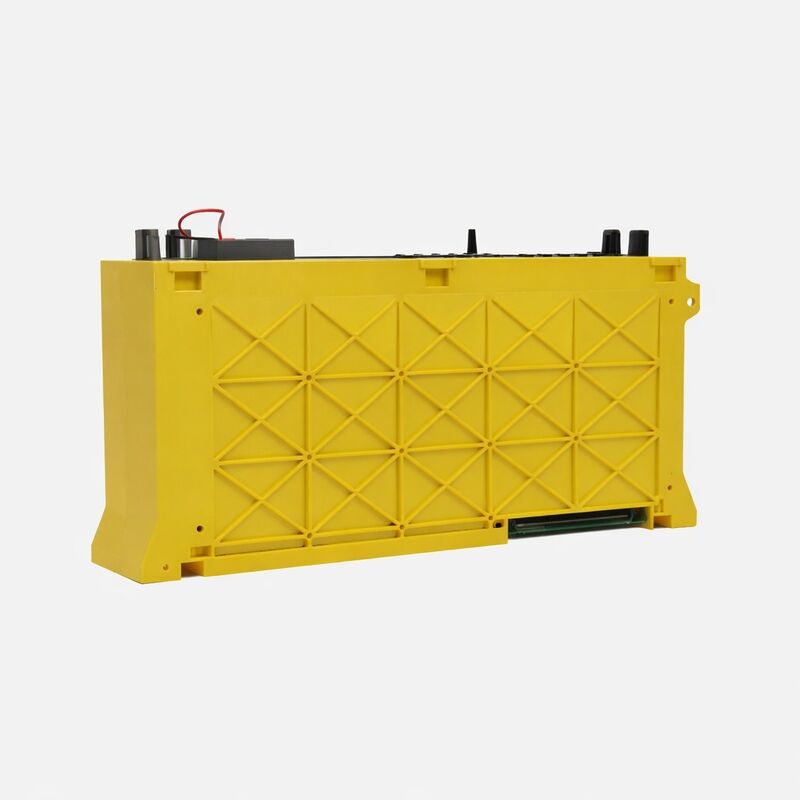

A02B-0280-B502 เป็นหน่วยด้านหลัง หน่วยฮาร์ดแวร์ที่ติดตั้งอยู่เบื้องหลังหน้าจอและคีย์บอร์ดของผู้ใช้งาน ในสถาปัตยกรรม 0i ของ Fanuc หน่วยนี้ประกอบด้วยบอร์ด CPU หลักอินเตอร์เฟซเซอร์โวเซอร์โวแกน, เครื่องประมวลผล PMC, แมมมรี่สําหรับโปรแกรมส่วนและปารามิเตอร์ และอินเตอร์เฟซการสื่อสาร

จอแสดงเครื่องมือ (LCD) คีย์บอร์ด MDI และปุ่มเครื่องมือเป็นส่วนประกอบที่แยกกันที่เชื่อมต่อกับหน่วย B502 ผ่านสายอินเตอร์เฟซมาตรฐาน

สถาปัตยกรรมแบบจําแนกนี้ รายการที่แยกออกจากเครื่องมือควบคุม เป็นลักษณะสําคัญในการดูแล: การแสดงภาพหรือคีย์บอร์ดที่ล้มเหลวไม่จําเป็นต้องเปลี่ยนหน่วย CNC ทั้งหมดและกลับกัน.

ในความเป็นจริง ส่วนประกอบที่มีความเสี่ยงต่อการล้มเหลวมากที่สุดในเครื่องจักรที่มีอายุการใช้งานยาวนาน คือเครื่องพลังงานภายในหน่วยควบคุมตามด้วยความเสียหายของข้อมูล RAM ที่รองรับแบตเตอรี่ (ทําให้สูญเสียพารามิเตอร์และโปรแกรมส่วนหนึ่งเมื่อแบตเตอรี่สํารองหมดอายุ)และในที่สุดจอจอ LCD จะเสื่อมลง

หน่วยควบคุม B502 ตัวเองโดยทั่วไปมีความแข็งแกร่งในสภาพแวดล้อมที่สะอาด

RS-232C และ I/O โปรแกรม

การสื่อสารลําดับ RS-232C เป็นอินเตอร์เฟซมาตรฐานสําหรับการถ่ายทอดโปรแกรมส่วนบนเครื่องใช้ A02B-0280-B502 โปรแกรมถูกบรรจุจาก PC, DNC controller หรืออุปกรณ์เก็บข้อมูลผ่าน RS-232Cปรับปรุงใน MDIและดําเนินการจากความจําภายในของเครื่องควบคุม

อินเตอร์เฟซ RS-232C ยังรองรับปริมาตรการสํารองข้อมูล, การสับเปลี่ยนเครื่องมือ, และโปรแกรมชิ้นส่วนสามารถโยนไปยังอุปกรณ์ภายนอกเพื่อรักษาความปลอดภัย.

สําหรับเครื่องจักรในสภาพแวดล้อมที่ต้องการการสื่อสาร RS-232C สําหรับการทํางาน DNC การผลิตการตั้งค่าอินเตอร์เฟซของ A02B-0280-B502 ต้องสอดคล้องกับปารามิเตอร์การสื่อสารของระบบ DNC.

FAQ

Q1: ความแตกต่างระหว่าง A02B-0280-B502 และตัวแปร B502 อื่น ๆ ในครอบครัว A02B-0280 คืออะไร?

ภายในชุดสินค้า A02B-0280 เลขย้าย B5xx ที่แตกต่างกันระบุการผสมผสานที่แตกต่างกันของจํานวนแกน, การตั้งค่า spindle, และตัวเลือกฮาร์ดแวร์

B502 เป็นการตั้งค่าโรงงานเฉพาะตัว หน่วยความสามารถของแกน, ขนาดความจํา และตัวเลือกที่ตั้งไว้สําหรับการตั้งค่านี้ถูกกําหนดโดย Fanuc's build specification สําหรับรหัส B502เมื่อเปลี่ยนหน่วยที่เสีย, เครื่องสํารองต้องสอดคล้องกับหมายเลขชิ้นส่วนเต็ม (B502) แทนที่จะมีคําตอบคล้ายกันเนื่องจากการตั้งค่า B5xx ที่แตกต่างกันมีฮาร์ดแวร์ที่แตกต่างกัน ซึ่งอาจไม่เข้ากันได้ แม้จะมีตัวอักษร A02B-0280 เดียวกัน.

Q2: เกิดอะไรขึ้นกับโปรแกรมส่วนและปารามิเตอร์เมื่อแบตเตอรี่สํารองล้มเหลว?

A02B-0280-B502 ใช้แบตเตอรี่ลิธีียมในการรักษาความจํา SRAM ที่เก็บโปรแกรมชิ้นส่วน, ปริมาตร, การสับเปลี่ยนเครื่องมือ, และข้อมูล PMC เมื่อเครื่องควบคุมปิดเมื่อความดันของแบตเตอรี่ลดต่ํากว่าขั้นต่ํา, ระเบิดจะปรากฏบนแผ่น CNC (มักจะเป็นระเบิด BAT หรือเตือนว่าแบตเตอรี่น้อย)

หากแบตเตอรี่อุดตันหมดก่อนเปลี่ยน แบตเตอรี่จะสูญเสียข้อมูลทั้งหมด ปริมาตรของแบตเตอรี่ต้องอุดใหม่จากสํารอง และโปรแกรมชิ้นส่วนต้องใส่ใหม่หรือโอนใหม่การเปลี่ยนแบตเตอรี่รายปีเป็นวิธีการบํารุงรักษาแบบมาตรฐานสําหรับเครื่องควบคุมซีรีส์ 0i ในการใช้งานในการผลิตต่อเนื่อง.

Q3: A02B-0280-B502 สามารถใช้กับเครื่องขับ servo ของซีรีส์อัลฟ่าได้หรือไม่?

รุ่น 0i รุ่น A ถูกออกแบบในช่วงช่วงการเปลี่ยนแปลงจาก S-series ไปยัง alpha-series servo drive

แพลตฟอร์ม A02B-0280 รองรับทั้งเครื่องขับเคลื่อนซีรีส์ S (ใช้ในระบบก่อนหน้านี้) และเครื่องยกระดับ servo ของซีรีส์อัลฟ่าในช่วงต้น โดยขึ้นอยู่กับการปรับแต่งของผู้ผลิตเครื่อง

ประเภทอินเตอร์เฟซเซอร์โวสพิเศษที่ตั้งค่าในหน่วย B502 กําหนดการผลิตเครื่องขับเคลื่อนที่รองรับ

เมื่อเปลี่ยนหน่วยควบคุม เครื่องเปลี่ยนต้องตรงกับชนิดการใช้เซอร์โวอินเตอร์เฟซที่ใช้ในระบบขับเคลื่อนที่มีอยู่ของเครื่องยืนยันนี้จากเอกสารของผู้ผลิตเครื่องจักรหรือการตั้งค่าภายในของหน่วยควบคุมที่มีอยู่.

Q4: โปรแกรมส่วนของซีรีส์ 0 และซีรีส์ 15 สามารถทํางานบน 0i-MA โดยไม่ต้องปรับปรุงได้หรือไม่?

ในกรณีที่มากที่สุดใช่ Fanuc ออกแบบซีรีส์ 0i เพื่อรักษาความเข้ากันได้กับโปรแกรมซีรีส์ 0 และซีรีส์ 15ซึ่งเป็นความต้องการการออกแบบหลัก เนื่องจากฐานที่ติดตั้งขนาดใหญ่ของเครื่องจักรที่มีห้องสมุดโปรแกรมชิ้นส่วนที่มีอยู่.

โปรแกรม G-code มาตรฐานที่ใช้คําสั่งวงกลมและวงกลมกระป๋องทํางานโดยไม่ต้องปรับปรุงบางฟังก์ชันที่พัฒนามีเอกลักษณ์สําหรับซีรีย์ 15 ที่ไม่ได้มีใน 0i อาจต้องปรับปรุงเล็ก ๆ น้อย ๆแต่โปรแกรมการแปรรูปแบบประจําการจะโอนโดยตรง

ความเหมาะสมนี้เป็นจุดขายหลักสําหรับการปรับปรุงเครื่องจักรในช่วงการนําเข้าของ 0i

Q5: มีอะไรเกี่ยวข้องกับการเปลี่ยนหน่วยควบคุม A02B-0280-B502 ในเครื่อง?

การแทนที่มีประกอบด้วย:

(1) การสํารองข้อมูลปารามิเตอร์ทั้งหมด ระดับ PMC โปรแกรมชิ้นส่วนและการสับเปลี่ยนเครื่องมือจากเครื่องควบคุมที่มีอยู่ไปยังอุปกรณ์ภายนอกก่อนการปิด

(2) การถอนหน่วยที่มีอยู่ออกจากการติดตั้งแผ่นหลัง, การตัดสายเชื่อมต่ออินเตอร์เฟซ servo, สายเชื่อมต่อโมดูล I / O, สายเชื่อมต่อแผ่นผู้ประกอบการ, และเครื่องพลังงาน;

(3) ติดตั้งหน่วยสํารองและเชื่อมต่อสายไฟทั้งหมด

(4) การฟื้นฟูข้อมูลทั้งหมดที่บันทึกไว้ในหน่วยสํารอง

(5) การตรวจสอบตําแหน่งมาตรฐานแกน, ปริมาตร servo, และการทํางาน PMC I / O ก่อนที่จะนําเครื่องกลับไปผลิตกระบวนการต้องการความคุ้นเคยกับโครงสร้างปารามิเตอร์ Fanuc 0i-A กลับปารามิเตอร์ที่ไม่ถูกต้องสามารถป้องกันเครื่องทํางานอย่างถูกต้อง.
