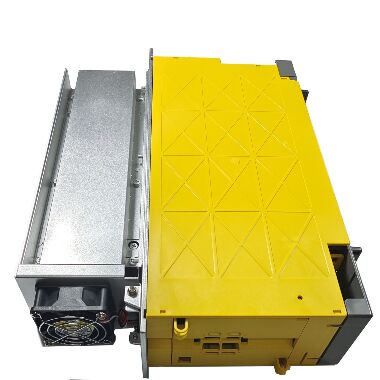

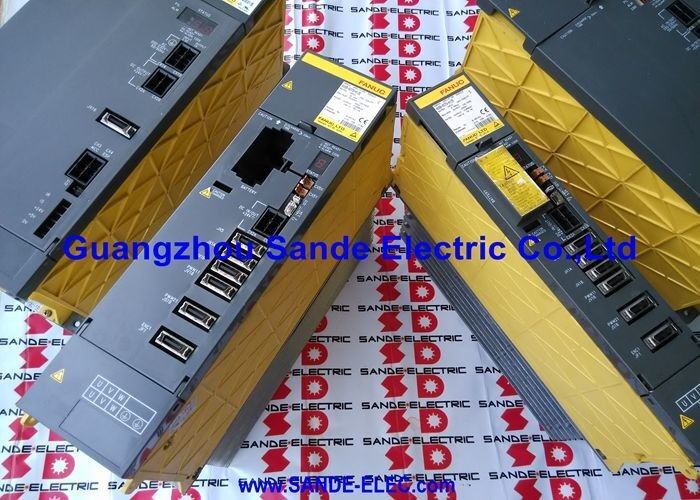

A06B-6200-H055 Fanuc โมดูลไฟฟ้า A06B6200H055 FANUC AO6B-62OO-HO55

FANUC A06B-6200-H055 | Alpha i aiPS-55 โมดูลแหล่งจ่ายไฟ — อินพุต 200–240V AC / เอาต์พุต 283–339V DC / การสร้างพลังงานกลับคืน

พื้นฐานของบัส DC สำหรับตู้ไดรฟ์ Alpha i แบบหลายแกน

A06B-6200-H055 คือ aiPS-55 — โมดูลแหล่งจ่ายไฟ Alpha i ความจุสูงที่แปลงไฟ AC สามเฟสที่เข้ามาให้เป็นบัส DC ที่ควบคุมแล้ว ซึ่งจ่ายไฟให้กับโมดูลเซอร์โวแอมพลิฟายเออร์ Alpha i (αiSVM) และโมดูลสปินเดิลแอมพลิฟายเออร์ (αiSPM) ที่เชื่อมต่อทั้งหมดพร้อมกัน เป็นแหล่งจ่ายไฟร่วมสำหรับทั้งตู้ไดรฟ์ ไม่ใช่ไดรฟ์แกนเดียว

ที่เอาต์พุตบัส DC 283–339V จากอินพุต AC 200–240V, aiPS-55 ให้แรงดันบัสที่ควบคุมแล้วในช่วงที่แม่นยำซึ่งโมดูลไดรฟ์ Alpha i ต้องการสำหรับการทำงานที่ถูกต้อง ขอบเขตล่าง 283V รักษาเฮดรูมของบัส DC เพียงพอสำหรับการควบคุมมอเตอร์เต็มรูปแบบที่แรงดันไฟเมนต่ำสุด (-10%); ขอบเขตบน 339V สะท้อนเอาต์พุตที่ควบคุมแล้วที่แรงดันอินพุตปกติ

ซีรีส์ A06B-6200 เป็นรุ่นคู่ของ Alpha i ในตระกูล PSM A06B-6087/6088 รุ่นก่อนหน้า ในขณะที่ A06B-6087-H137 PSM-37 ให้กำลัง 43 kW ที่ 283–325V จากอินพุต AC 200–230V, aiPS-55 ในซีรีส์ A06B-6200 ให้กำลังที่สูงขึ้นด้วยช่วงอินพุต AC 200–240V ที่กว้างขึ้นของรุ่น Alpha i

ข้อมูลจำเพาะหลัก

การควบคุมการสร้างพลังงานกลับคืน — พลังงานกลับสู่แหล่งจ่ายไฟ AC

aiPS-55 ใช้การควบคุมการสร้างพลังงานกลับคืนแบบแอคทีฟ ในระหว่างการลดความเร็วของมอเตอร์ พลังงานจลน์จะไหลกลับจากมอเตอร์ผ่านโมดูล SVM ไปยังบัส DC ขั้นตอนการสร้างพลังงานกลับคืนของ aiPS-55 จะส่งพลังงานนี้กลับไปยังแหล่งจ่ายไฟ AC แทนที่จะกระจายไปในตัวต้านทานเบรก สำหรับศูนย์เครื่องจักรที่มีการเคลื่อนที่ของแกนที่มีความเฉื่อยสูงและการกลับทิศทางบ่อยครั้ง การกู้คืนพลังงานจะช่วยลดทั้งต้นทุนการดำเนินงานและภาระความร้อนของตู้

หมายเหตุการเลือก PSM

ตระกูล A06B-6200 ครอบคลุมอัตรากำลังเอาต์พุต aiPS หลายรายการ การเลือกโมดูลที่ถูกต้องสำหรับการกำหนดค่าไดรฟ์เฉพาะต้องคำนวณความต้องการต่อเนื่องรวมของโมดูล αiSVM และ αiSPM ที่เชื่อมต่อทั้งหมด — ไม่ใช่เพียงแค่พิกัดสูงสุดเท่านั้น aiPS ที่มีขนาดเล็กเกินไปจะทริปภายใต้ภาระการผลิตที่ต่อเนื่อง การมีขนาดใหญ่เกินไปจะสิ้นเปลืองค่าใช้จ่ายโดยไม่มีประโยชน์ในการทำงาน

คำถามที่พบบ่อย

คำถามที่ 1: บทบาทของ A06B-6200-H055 ในตู้ไดรฟ์คืออะไร?

aiPS-55 คือแหล่งจ่ายไฟบัส DC ร่วมสำหรับโมดูลไดรฟ์ Alpha i ทั้งหมดในตู้ มันแปลงไฟ AC สามเฟสที่เข้ามาให้เป็นบัส DC ที่ควบคุมแล้ว ซึ่งโมดูลเซอร์โว αiSVM และโมดูลสปินเดิล αiSPM ที่เชื่อมต่อทั้งหมดดึงพลังงานมาใช้ มันไม่ใช่ไดรฟ์แกนเดียว — มันคือรากฐานพลังงานที่ทั้งตู้ไดรฟ์ต้องพึ่งพา

คำถามที่ 2: ความแตกต่างระหว่าง A06B-6200-H055 และตระกูล PSM A06B-6087/6088 รุ่นเก่าคืออะไร?

ตระกูล A06B-6200 เป็นรุ่น Alpha i ออกแบบมาสำหรับ CNC รุ่น i-Series รุ่นใหม่กว่า และรับช่วงแรงดันอินพุตที่กว้างขึ้น (200–240V AC) พร้อมช่วงเอาต์พุตบัส DC ที่สอดคล้องกัน (283–339V) ซีรีส์ A06B-6087/6088 เป็นรุ่น Alpha รุ่นก่อนหน้าที่มีช่วงอินพุต AC 200–230V ที่แคบกว่าและเอาต์พุต DC 283–325V พวกมันทำหน้าที่สถาปัตยกรรมบัสร่วมแบบเดียวกัน แต่จับคู่กับรุ่น CNC และไดรฟ์ที่เกี่ยวข้อง

คำถามที่ 3: aiPS-55 แสดงสัญญาณเตือนแรงดันบัสเกินโดยไม่มีการเบรกแบบสร้างพลังงานกลับคืนหนักๆ เกิดขึ้น สิ่งนี้บ่งชี้อะไร?

แรงดันบัสเกินภายใต้ภาระปกติโดยไม่มีการลดความเร็วอย่างหนัก ชี้ให้เห็นถึงความผิดปกติในวงจรเรียงกระแสแบบแอคทีฟหรือขั้นตอนการควบคุมการสร้างพลังงานกลับคืนภายใน PSM — IGBT หรือวงจรควบคุมไม่สามารถควบคุมบัสได้อย่างถูกต้องอีกต่อไป อย่ารีเซ็ตและดำเนินการต่อ — แรงดันบัสที่เพิ่มขึ้นอย่างควบคุมไม่ได้อาจทำให้โมดูล SVM และ SPM ที่เชื่อมต่อเสียหายได้ PSM ต้องการการซ่อมแซมหรือเปลี่ยน

คำถามที่ 4: การเปลี่ยน A06B-6200-H055 จำเป็นต้องมีการเปลี่ยนแปลงพารามิเตอร์ CNC หรือไม่?

ไม่ PSM ไม่ได้เก็บพารามิเตอร์ CNC ใดๆ หลังจากการเปลี่ยนฮาร์ดแวร์ ให้กู้คืนพลังงานและตรวจสอบแรงดันบัส DC ที่ถูกต้องที่โมดูลไดรฟ์ที่เชื่อมต่อก่อนเปิดใช้งานแกน ตรวจสอบการเชื่อมต่อพลังงานทั้งหมดและยืนยันว่าการเชื่อมต่อการสื่อสารแบบไฟเบอร์หรือดิจิทัลจาก CNC ไปยังสายโซ่ไดรฟ์นั้นสมบูรณ์ก่อนที่จะเริ่มการผลิต

คำถามที่ 5: จะเลือกความจุ aiPS ที่ถูกต้องสำหรับเครื่องจักรเฉพาะได้อย่างไร?

รวมกระแสไฟฟ้าต่อเนื่องที่ต้องการของโมดูล αiSVM และ αiSPM ที่เชื่อมต่อทั้งหมดภายใต้รอบการทำงานทั่วไปของเครื่องจักร ผลรวมนี้จะกำหนดพิกัด PSM ขั้นต่ำที่ต้องการ aiPS-55 ให้เฮดรูมสำหรับความต้องการสูงสุดรวมระหว่างการเร่งความเร็วแกนพร้อมกัน แต่พิกัดต่อเนื่องจะเป็นตัวกำหนดว่า PSM จะรองรับภาระการผลิตได้โดยไม่ทริปหรือไม่ PSM ที่มีขนาดใหญ่เกินไปนั้นปลอดภัยแต่ไม่จำเป็น; PSM ที่มีขนาดเล็กเกินไปจะเกิดข้อผิดพลาดภายใต้ภาระต่อเนื่อง
