| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | A06B-6124-H208 |

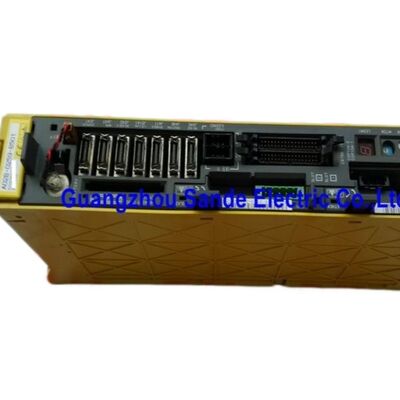

A06B-6124-H208 เป็นโมดูลแอมพลิฟายเออร์เซอร์โว Alpha i แบบสองแกน ซึ่งระบุในเอกสารอ้างอิงสาธารณะว่า SVM2-40/80HVi. รายการอะไหล่ระบุว่าเป็นยูนิตเซอร์โว FANUC แบบสองแกนแรงดันสูง โดยมีแรงดันไฟฟ้าอินพุตที่กำหนด 565–679 V, กำลังไฟ 8.6 kW, แรงดันไฟฟ้าเอาต์พุตสูงสุด 480 V และกระแสไฟฟ้าแยกเป็น 9.1 A สำหรับแกน L และ 18.2 A สำหรับแกน M
ในการใช้งาน CNC จริง โมดูลนี้ไม่ใช่แอมพลิฟายเออร์สองแกนแรงดันต่ำมาตรฐาน
โมดูลนี้อยู่ในคลาส HVi ซึ่งหมายความว่าเหมาะสมกว่าสำหรับเครื่องจักรที่สร้างขึ้นโดยใช้สถาปัตยกรรมเซอร์โวแรงดันสูงของ FANUC อยู่แล้ว
สำหรับผู้ซื้อในภาคอุตสาหกรรม การจับคู่ตระกูลที่ถูกต้องจึงมีความสำคัญอย่างยิ่ง เนื่องจากแอมพลิฟายเออร์ HVi มักจะถูกเลือกเป็นส่วนหนึ่งของตู้และสภาพแวดล้อมไดรฟ์ที่กำหนดไว้ แทนที่จะเป็นการทดแทนทั่วไปสำหรับโมดูลสองแกนอื่น
โครงสร้างแบบผสม 40/80 ก็เป็นหนึ่งในคุณสมบัติทางเทคนิคที่สำคัญของรุ่นนี้เช่นกัน มันบอกผู้อ่านทันทีว่าสองแกนมีระดับเอาต์พุตไม่เหมือนกัน ซึ่งมักจะมีความสำคัญในการจับคู่เครื่องจักรจริง
สำหรับเนื้อหาหน้าผลิตภัณฑ์ ตำแหน่งที่ชัดเจนที่สุดคือ: A06B-6124-H208 เป็นโมดูลเซอร์โวแรงดันสูงแบบสองแกน FANUC Alpha i รุ่น SVM2-40/80HVi ซึ่งมีไว้สำหรับการเปลี่ยนทดแทน CNC ที่แม่นยำและการสนับสนุนระบบการเคลื่อนไหว
| พารามิเตอร์ | ค่า |
|---|---|
| หมายเลขชิ้นส่วน | A06B-6124-H208 |
| ประเภทผลิตภัณฑ์ | โมดูลแอมพลิฟายเออร์เซอร์โว |
| ซีรีส์ | Alpha i |
| การระบุรุ่น | SVM2-40/80HVi |
| การกำหนดค่าแกน | 2 แกน |
| แรงดันไฟฟ้าอินพุตที่กำหนด | 565–679 V |
| กำลังไฟที่กำหนด | 8.6 kW |
| แรงดันไฟฟ้าเอาต์พุตสูงสุด | 480 V |
| กระแสไฟฟ้าเอาต์พุตที่กำหนด | แกน L 9.1 A / แกน M 18.2 A |
| หมายเลขคู่มือ | B-65282 |
| การระบุตำแหน่งทั่วไป | โมดูลเซอร์โวสองแกนแรงดันสูง |
คำถามที่ 1: A06B-6124-H208 เป็นผลิตภัณฑ์ประเภทใด?
เป็นโมดูลแอมพลิฟายเออร์เซอร์โวแบบสองแกน FANUC Alpha i ในการใช้งานเครื่องจักรจริง มันขับเคลื่อนเซอร์โวสองแกนจากชุดแอมพลิฟายเออร์เดียว และอยู่ในคลาส SVM2-40/80HVi ซึ่งจัดอยู่ในกลุ่มแรงดันไฟฟ้าที่สูงกว่าของช่วงเซอร์โว Alpha i แทนที่จะเป็นกลุ่มแรงดันไฟฟ้าต่ำมาตรฐาน
คำถามที่ 2: ทำไมการระบุ SVM2-40/80HVi จึงมีความสำคัญ?
การระบุนั้นมีความหมายทางเทคนิคที่มีประโยชน์สองประการในคราวเดียว ประการแรก แสดงว่าโมดูลเป็นแบบสองแกน ประการที่สอง แสดงว่าสองแกนอยู่ในคลาสเอาต์พุตที่แตกต่างกัน คือ 40 และ 80
ในการทำงานซ่อมบำรุงจริง สิ่งนี้มีความสำคัญเนื่องจากเครื่องจักรหลายเครื่องได้รับการออกแบบโดยใช้กลุ่มแกนที่มีความจุผสมกัน และการใช้ความสมมาตรหรือคลาสแรงดันไฟฟ้าที่ไม่ถูกต้องอาจนำไปสู่การตัดสินใจเปลี่ยนทดแทนที่ไม่ถูกต้อง
คำถามที่ 3: การจำแนกประเภท HVi หมายถึงอะไรในทางปฏิบัติ?
HVi บ่งชี้ว่าโมดูลอยู่ในสภาพแวดล้อมไดรฟ์แรงดันไฟฟ้าสูงกว่า นั่นมีความสำคัญเนื่องจากเครื่องจักรที่ใช้ฮาร์ดแวร์ HVi มักจะได้รับการออกแบบโดยใช้สถาปัตยกรรมพลังงาน คลาสฉนวน และตระกูลแอมพลิฟายเออร์ที่เฉพาะเจาะจง
สำหรับผู้ซื้อ หมายความว่ารุ่นควรได้รับการจับคู่กับระบบที่ติดตั้งอย่างระมัดระวัง แทนที่จะเปรียบเทียบอย่างหลวมๆ กับแอมพลิฟายเออร์ Alpha i แบบสองแกนมาตรฐาน
คำถามที่ 4: การให้คะแนนแกน 9.1 A และ 18.2 A มีประโยชน์ระหว่างการเลือกหรือไม่?
ใช่ ค่าเหล่านั้นเป็นวิธีที่เร็วที่สุดวิธีหนึ่งในการยืนยันว่านี่คือโมดูลแรงดันสูงที่มีความจุผสมกัน แทนที่จะเป็นโมดูลที่สมมาตร
ในการทำงานบำรุงรักษาจริง สิ่งนี้ช่วยให้วิศวกรสามารถเปรียบเทียบแอมพลิฟายเออร์กับยูนิตที่ติดตั้งและยืนยันว่าการจับคู่แกนบนเครื่องจักรตรงกับโครงสร้างเอาต์พุตที่ตั้งใจไว้ของแอมพลิฟายเออร์
คำถามที่ 5: ผู้ซื้อควรตรวจสอบอะไรก่อนสั่งซื้อ?
ผู้ซื้อควรตรวจสอบหมายเลขชิ้นส่วนที่แน่นอน การระบุ SVM2-40/80HVi สภาพแวดล้อมตู้ HVi การจัดเรียงแบบสองแกน และโครงสร้างพลังงานและแกนของเครื่องจักรเดิม
สำหรับแอมพลิฟายเออร์ FANUC ประเภทนี้ คลาสแรงดันไฟฟ้าและเอกลักษณ์ของตระกูลมีความสำคัญพอๆ กับรหัสคำสั่งเอง
