| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | A06B-6117-H105 |

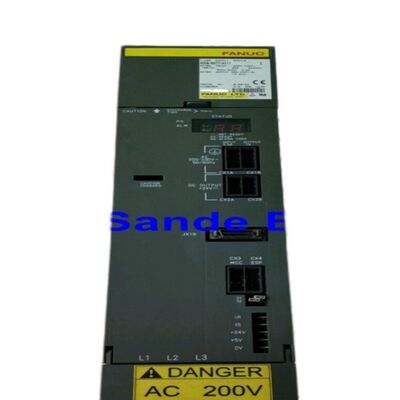

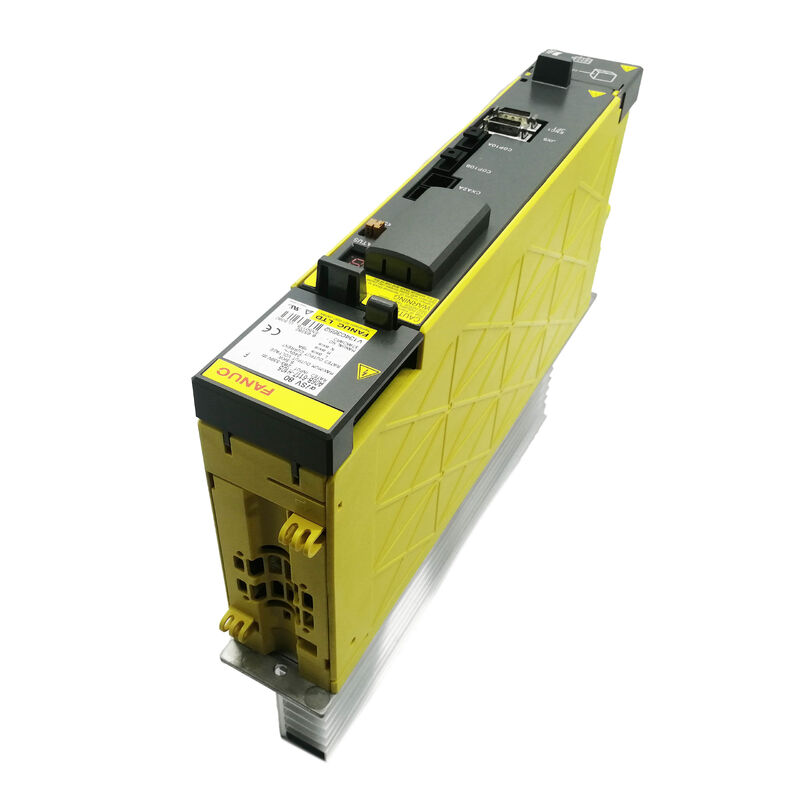

รายการFanuc A06B-6117-H105คือ AiSV-80 โมดูลเครื่องขยายพลังงาน servo ระดับความดันสูง (HV) alfa i ระดับแกนเดียว ที่มีกําลังการผลิตต่อเนื่อง 19A จากทางเข้าบัสไฟฟ้า 5.5kW / 283-339V DCซีรี่ย์ A06B-6117 เป็นเวอร์ชั่นโครงสร้างพื้นฐาน 400V ของครอบครัว αi (alpha i) servo module ของ Fanuc.
ข้อดีทางวิศวกรรมพื้นฐานของซีรีส์ HV ใช้ได้กับการระดับกําลังมอเตอร์สูง:ส่งพลังงานผลิตกลเดียวกันที่ 400V แทนที่ 200V ทําให้ความต้องการของปัจจุบันจากปัจจุบันที่เข้าถึง AC และการกระจายบัสบาร์ลดลงครึ่ง, ขนาดของสายเชื่อม และความสูญเสียในการกระจาย I2R
HRV3 (High Response Vector 3) เป็นรุ่นที่สามของอัลการอริทึมการควบคุมกระแสไฟฟ้าความเร็วสูงของ Fanucการลดเวลาวงจรวงจรของสายไฟฟ้า servo และการปรับปรุงคุณภาพไซนูโซอิดของรูปคลื่นของสายไฟฟ้าออกสําหรับการดําเนินงานคอนทูเรอร์ความแม่นยํา โดยเฉพาะการสับสนวงกลม การติดตามมุมและความเร็วสูง die-mold การแปรรูป, ซึ่งแปลโดยตรงการลดความเร็วคลื่นในการเคลื่อนไหวแกนและคุณภาพพื้นผิวที่ดีกว่าบนส่วนประกอบการแปรรูป.
| ปริมาตร | มูลค่า |
|---|---|
| รูปแบบโมดูล | AiSV-80 (αiSV-80) |
| อัลกอริทึมควบคุม | HRV3 |
| อินเตอร์เฟซ | FSSB (ไฟเบอร์ออปติก) |
| หมึก | เดี่ยว (ช่อง L) |
| หน่วยงานการนําเข้า | 283-339V บัส DC 5.5kW |
| ความดันออกสูงสุด | 240V AC |
| ปัจจุบันการออกระดับ | 19A |
| วงความดัน | HV (400V โครงสร้างพื้นฐาน) |
| แหล่งพลังงาน | อัลฟ่า i HV PSM |
| การควบคุมที่เข้ากันได้ | FANUC 30i/31i/32i, 15i/16i/18i |
รุ่น A06B-6117 มีอยู่เพราะไม่ทุกสถานที่อุตสาหกรรมทํางานบน 200V สามเฟส ในภูมิภาคที่ 380-480V สามเฟสเป็นพื้นฐานโรงงานมาตรฐานการเชื่อมต่อระบบอัลฟ่าไอ 200 วอลต์แบบมาตรฐาน ต้องการเครื่องแปลง step-down.
ซีรี่ย์ HV กําจัดเครื่องแปลงนี้: alpha i HV PSM ติดต่อตรงกับปั๊มไฟ 400V และโมดูล SVM ทั้งหมด A06B-6117 ซีรีย์ HV ดึงจากบัส HV DC ที่เกิดขึ้นเครื่องยนต์ที่เชื่อมต่อกับ HV servo module เป็นตัวแบบที่ได้รับการจัดอันดับ HV ของครอบครัว Alfa i ของ Fanuc, ด้วยการล่อแบบ 400V
อาร์คิเทคชันนี้หมายความว่า A06B-6117-H105 ไม่สามารถแทนที่ A06B-6114-H105 แบบมาตรฐาน (ชุด 200V) หรือกลับกัน
อัลกอริทึม HRV3 ถูกเปิดในระดับการควบคุม CNC ผ่านตัวเลือกโปรแกรม servo เมื่อการควบคุม 30i หรือ 31i ได้เปิด HRV3มันใช้ความสามารถในการควบคุมกระแสไฟฟ้าความกว้างความถี่สูงของ A06B-6117-H105 เพื่อทํางานวงจรกระแสไฟฟ้า servo ในเวลาวงจรที่สั้นกว่า HRV1 หรือ HRV2.
ผลเชิงปฏิบัติการบนเครื่องมือเครื่องสามารถมองเห็นได้ในความเร็วสูงการคอนทูเรอร์: การกลมมมุมในช่วงการเร่ง / การลดความช้าความแม่นยําของการสับสนวงกลมสูงกว่าที่อัตราการให้อาหารสูง, และการเสร็จผิวบนเส้นทางการกําหนดรูปแบบต่อเนื่องจะเรียบกว่า
