| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | A06B-6096-H104 |

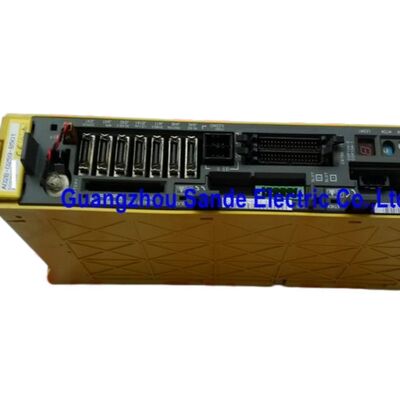

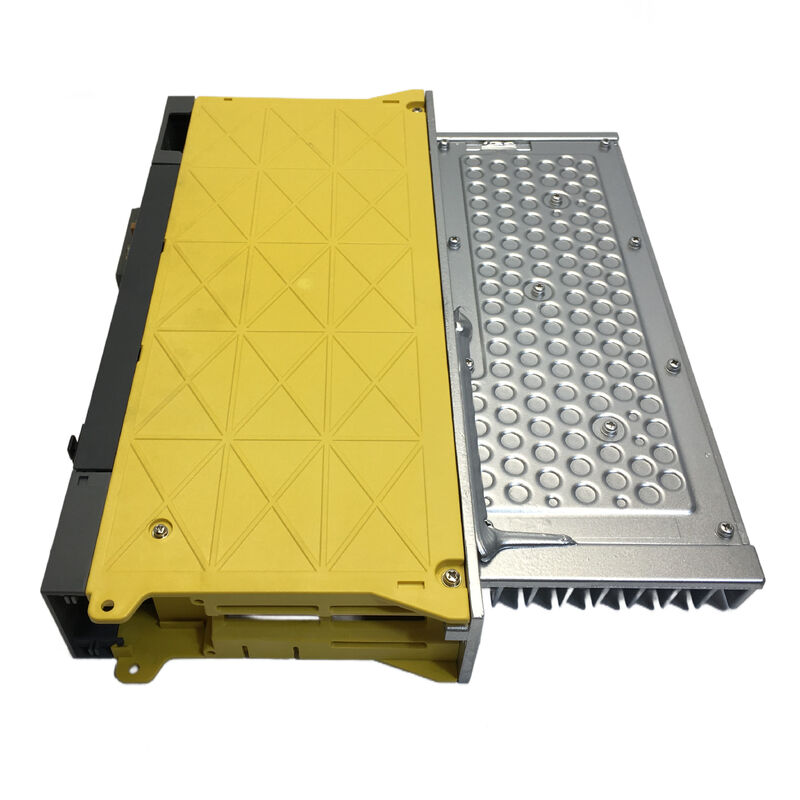

รายการFANUC A06B-6096-H104เป็นโมดูลเครื่องเสริมพลังงาน servo ของซีรีส์อัลฟ่าได้ลงทะเบียนอย่างเป็นทางการว่าSVM1-40Lด้วยอินเตอร์เฟซ FSSBในข้อมูลการสั่งซื้อของ FANUC สําหรับชุดการเข้า 200 V รุ่นนี้ถูกแสดงเป็นเครื่องขยายเสียง 1 แกนแบบมาตรฐานที่มีขนาดภายนอก380 × 60 × 307 มม..
นั่นบอกคุณสองอย่างทันที อย่างแรก มันคือโมดูลแบบมีแกนเดียว ทําให้มันเหมาะสําหรับการออกแบบเครื่องจักร ที่มีเครื่องขยายเสียงหนึ่งส่วนมอบให้กับช่องเซอร์โวหนึ่งส่วน
อย่างที่สอง มันอยู่ในกรอบขนาดใหญ่ 40L ภายในครอบครัว SVM1 ดังนั้นมันไม่ใช่หน่วยเล็กที่สุดในช่วงและควรถูกเลือกเพื่อให้มีรูปแบบที่ตรงกันจริง ไม่ใช่เพียงแค่การดูเท่านั้น
| ปริมาตร | มูลค่า |
|---|---|
| เลขส่วน | A06B-6096-H104 |
| ผู้ผลิต | FANUC |
| ประเภทสินค้า | โมดูลเครื่องขยายเสียงเซอร์โว |
| ซีรี่ย์ | อัลฟ่า |
| รุ่น | SVM1-40L |
| การตั้งค่าแกน | 1 แกน |
| อินเตอร์เฟซ | FSSB |
| ซีรี่ย์ input | ซีรี่ย์เข้า 200 วอลต์ |
| มิติภายนอก | 380 × 60 × 307 มม. |
| ปัจจุบันการออกระดับ | 12.5 อาวุธ |
| ขั้นต่ําการกระแสไฟฟ้าชื่อ | 40 แอพ |
| ตัวอย่างเครื่องยนต์ที่ใช้ | α3/3000, α6/2000, α12/2000, α22/1500, αC22/1500 |
| วิธีควบคุมวงจรหลัก | การควบคุม PWM ไซน์เวฟด้วยสะพานทรานซิสเตอร์ (IGBT) |
ในตารางรายละเอียดส่วนตัวของ FANUCSVM1-40Lติดต่อกับตัวอย่างการขับเคลื่อนที่ใช้ได้ เช่นα3/3000, α6/2000, α12/2000, α22/1500 และ αC22/1500.
ตารางเดียวกันให้ปัจจุบันการออกกําลังหมายเลข 12.5 Armsและ aปริมาตรการกระแสไฟฟ้าชื่อเสียง 40 Apสําหรับประเภทรุ่นนี้ FANUC ยังระบุวิธีการควบคุม SVMการควบคุม PWM sine-wave ด้วยสะพานทรานซิสเตอร์ (IGBT).
จากมุมมองของหน้าผลิตภัณฑ์, ที่ทําให้ H104 ง่ายกว่าที่จะวางตําแหน่งอย่างซื่อสัตย์.สร้างขึ้นสําหรับการใช้งาน CNC servo ที่มีความสามารถในปัจจุบันที่คาดเดาได้และการจับคู่ระบบที่ถูกต้องผู้ซื้อที่ดูชิ้นส่วนนี้มักจะแก้ไขความต้องการทางด้านเครื่องจักรจริง ไม่ใช่การชมแคทอล์กที่ไม่ชัดเจน
A06B-6096-H104 ใช้งานดีที่สุดเป็นตัวแทนที่แม่นยําในระบบ FANUC servo ที่ได้รับการออกแบบแล้วFSSBสถาปัตยกรรม
เมื่อเครื่องจักรถูกสร้างขึ้นรอบโครงสร้างการสื่อสารนั้น เป้าหมายเชิงปฏิบัติการไม่ใช่การแทนที่รักษาการออกแบบการควบคุมเดิม, และนําแกนกลับไปทํางานอย่างมั่นคง โดยไม่ต้องใช้สายไฟใหม่ที่ไม่จําเป็นหรือปริมาตรการสับสน
สําหรับการจัดซื้อทางเทคนิค มูลค่าของรุ่นนี้คือความชัดเจน คู่มือ FANUC ระบุกรอบ, ประเภทอินเตอร์เฟซ, ประเภทกระแสไฟออก, และตัวอย่างของมอเตอร์ที่ใช้ได้นั่นทําให้วิศวกรมีข้อมูลที่เหมาะสมพอ ที่จะตรวจสอบว่า เครื่องขยายเสียงที่ติดตั้ง และเป้าหมายที่เปลี่ยน.
Q1: ชื่อแบบอย่างอย่างเป็นทางการของ A06B-6096-H104 คืออะไร?
รายการ FANUCA06B-6096-H104ในฐานะSVM1-40Lซึ่งหมายความว่ามันเป็นโมดูลเครื่องเสริมพลังงาน servo แอนด์แอ็กซ์เดียวในชุดอัลฟ่า โดยใช้อินเตอร์เฟซ FSSBการกําหนดนั้นเป็นจุดอ้างอิงสําคัญในการให้ส่วนที่ตรงกันระหว่างการใช้งานหรือเปลี่ยน
Q2: เครื่องขยายเสียงนี้เป็นของประเภทการออกแบบไหน?
ตามตารางรายละเอียดส่วนบุคคลของ FANUCSVM1-40Lได้รับมอบหมายปัจจุบันการออกกําลังหมายเลข 12.5 Armsและ aปริมาตรการกระแสไฟฟ้าชื่อเสียง 40 Ap.
ในแง่อุตสาหกรรม นั่นทําให้มันอยู่ในกลุ่มเครื่องขยายขนาด 40 ชั้น แทนที่จะอยู่ในกลุ่มเครื่องขยายขนาดเล็ก 20 ชั้น
คําถามที่ 3: เครื่องยนต์ไหนที่ถูกแสดงอย่างเป็นทางการด้วย SVM1-40L ในคู่มือ?
คู่มือ FANUC รายการตัวอย่างของมอเตอร์ที่ใช้ได้รวมถึงα3/3000, α6/2000, α12/2000, α22/1500 และ αC22/1500.
นั่นไม่ได้หมายความว่าการตัดสินใจเกี่ยวกับการสมัครทุกรายการ ควรถูกทําจากรายการสั้นเพียงอย่างเดียว แต่มันแสดงให้เห็นประเภทของเครื่องยนต์ที่คาดหมาย และให้ผู้ซื้อจุดเริ่มต้นที่มั่นคงสําหรับการตรวจสอบความสอดคล้อง
Q4: ทําไมการใช้งาน FSSB จึงสําคัญเมื่อซื้อรุ่นนี้?
เพราะ FANUC แยกหมายเลขการสั่งซื้อเครื่องขยายเสียงตามครอบครัวอินเตอร์เฟซในส่วนการสั่งซื้ออย่างเป็นทางการ
A06B-6096-H104คือการอินเตอร์เฟส FSSBดังนั้นการใช้ชิ้นส่วนที่ตรงกับอินเตอร์เฟซได้ช่วยหลีกเลี่ยงปัญหาในการติดตั้ง และรักษาวิธีการสื่อสารที่ CNC ได้ถูกออกแบบมาใช้
Q5: ทีมบํารุงรักษาควรตรวจสอบอะไร ก่อนติดตั้ง H104 แทน?
พวกเขาควรยืนยันหมายเลขสั่งการที่ติดตั้ง ประเภทอินเตอร์เฟซ CNC การผสมคู่มอเตอร์ที่ต้องการและความเหมาะสมทางกายภาพในตู้
FANUC ยังเตือนผู้ใช้ให้แน่ใจว่า การผสมเครื่องยนต์/เครื่องเสริมเสียงเหมาะสม และตั้งค่าที่ຖືກຕ້ອງเพราะการรวมที่ไม่ถูกต้องสามารถหยุดระบบในการทํางานปกติและสามารถทําลายเครื่องขยายเสียง.
