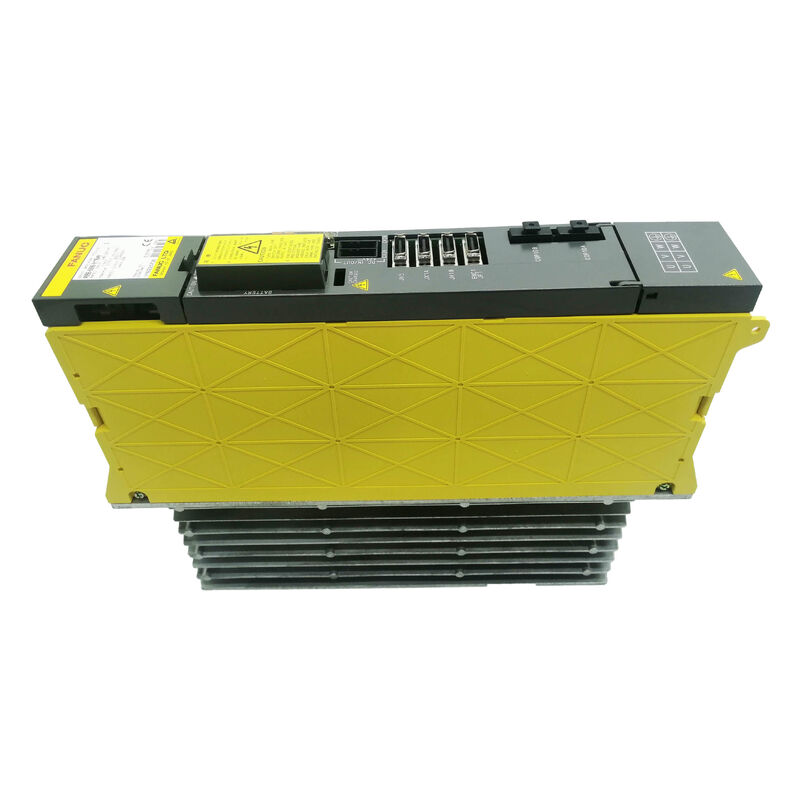

FANUC A06B-6077-H002 โมดูลแหล่งจ่ายไฟแบบสองแกนสำหรับระบบ CNC ซีรีส์ Alpha

ไดรฟ์ที่ทำให้สองแกนทำงานได้

ในระบบ CNC FANUC ซีรีส์ Alpha โมดูลแหล่งจ่ายไฟเป็นส่วนประกอบที่ส่วนประกอบอื่นๆ ทั้งหมดต้องพึ่งพา มันไม่ได้เคลื่อนที่เครื่องจักรโดยตรง แต่หากไม่มีมัน ก็จะไม่มีอะไรเคลื่อนไหวเลย FANUC A06B-6077-H002 คือโมดูลแหล่งจ่ายไฟซีรีส์ Alpha ซึ่งเป็นยูนิตที่ปรับสภาพไฟ AC ขาเข้า ป้อนพลังงานให้กับโมดูลเซอร์โวและสปินเดิลแอมพลิฟายเออร์บนบัส DC และจัดการการตอบสนองเมื่อไฟดับ เพื่อให้เครื่องจักรสามารถถอยกลับได้อย่างปลอดภัย แทนที่จะชนเมื่อไฟกะพริบ

นี่คือ โมดูลที่รองรับสองแกน ออกแบบมาเพื่อทำงานร่วมกับเซอร์โวและสปินเดิลแอมพลิฟายเออร์ FANUC ซีรีส์ Alpha ในการกำหนดค่าเครื่องจักรขนาดกะทัดรัด มันจัดการ สองแกนที่ควบคุมได้ และจับคู่กับมอเตอร์ซีรีส์ Alpha ขนาดเล็ก โดยทั่วไปจะจับคู่กับสปินเดิลและเซอร์โวมอเตอร์ซีรีส์ Alpha ขนาดเล็กในเครื่องกลึง ศูนย์กลางการผลิต และเครื่องมือเครื่องจักร CNC อื่นๆ ที่โมดูล PSM-11 หรือโมดูลที่ใหญ่กว่าจะใหญ่เกินไปสำหรับการใช้งาน

แรงดันไฟฟ้าบัส DC ที่กำหนดคือในช่วง 283–325V ซึ่งมาจากแหล่งจ่ายไฟขาเข้า 200–230V AC, 50/60Hz เช่นเดียวกับ PSM ซีรีส์ Alpha ของ FANUC ทั้งหมด A06B-6077-H002 ยังจัดการฟังก์ชันการกู้คืนพลังงานจลน์ เมื่อไฟดับ ความเฉื่อยในการหมุนของมอเตอร์สปินเดิลจะถูกแปลงกลับเป็นพลังงานไฟฟ้าเพื่อจ่ายไฟให้กับระบบควบคุม CNC และระบบเซอร์โวเพียงพอสำหรับการหยุดอย่างมีระเบียบหรือการถอยกลับของเครื่องมือ สำหรับการหยุดชะงักน้อยกว่า 100 มิลลิวินาที พฤติกรรมสามารถปรับแต่งได้ในระดับพารามิเตอร์เพื่อให้เหมาะสมกับข้อกำหนดด้านความปลอดภัยของเครื่องจักร

ข้อมูลจำเพาะทางเทคนิค

โมดูลนี้ทำอะไรในระบบ

A06B-6077-H002 ตั้งอยู่ที่ด้านหน้าของระบบไดรฟ์ FANUC Alpha มันรับไฟ AC สามเฟสจากแผง ควบคุมให้เป็นแรงดันไฟฟ้าบัส DC ที่ป้อนโมดูลเซอร์โวและสปินเดิลแอมพลิฟายเออร์ และจัดการพลังงานที่เกิดจากการหน่วงมอเตอร์ เมื่อแกนเซอร์โวเบรกอย่างแรง พลังงานจะต้องไปที่ใดที่หนึ่ง PSM จะจัดการการไหลนั้น ปกป้องระบบจากแรงดันไฟฟ้าเกินบนบัส DC

ฟังก์ชันการตอบสนองเมื่อไฟดับเป็นหนึ่งในคุณสมบัติที่กล่าวถึงน้อยแต่มีความสำคัญในทางปฏิบัติ เมื่อไฟหลักดับลง ระบบควบคุม CNC ต้องการเวลาเพียงพอในการดำเนินการหยุดอย่างเป็นระเบียบ เช่น การถอยกลับเครื่องมือ การปิดใช้งานคำสั่งการเคลื่อนที่ และการเขียนสถานะเครื่องจักรลงในหน่วยความจำที่ไม่ลบเลือน A06B-6077-H002 ใช้ความเฉื่อยในการหมุนของสปินเดิลที่กำลังทำงานเป็นแหล่งพลังงานชั่วคราวในช่วงเวลานั้น เป็นโซลูชันที่ชาญฉลาดสำหรับปัญหาที่แท้จริง และเป็นเหตุผลที่เครื่องจักร FANUC มักจะหยุดทำงานอย่างราบรื่น แทนที่จะทิ้งเครื่องมือไว้ในชิ้นงานหลังจากเกิดเหตุการณ์ไฟฟ้าดับ

โมดูลนี้ออกแบบมาสำหรับ การกำหนดค่าระบบ Alpha ขนาดเล็ก โดยจับคู่กับเซอร์โวและสปินเดิลแอมพลิฟายเออร์ Alpha ขนาดกะทัดรัดสำหรับเครื่องจักรที่พื้นที่และข้อกำหนดด้านพลังงานไม่ต้องการรุ่น PSM-26, PSM-30 หรือ PSM-37 ที่ใหญ่กว่า การปรับขนาด PSM ให้เหมาะสมกับแอมพลิฟายเออร์ที่เชื่อมต่อเป็นสิ่งสำคัญ หากเล็กเกินไป โมดูลจะไม่สามารถจ่ายกระแสไฟบัส DC ได้เพียงพอภายใต้ความต้องการสูงสุด หากใหญ่เกินไป คุณจะต้องจ่ายสำหรับความจุที่ระบบจะไม่ใช้

สภาพแวดล้อมการทำงานและการติดตั้ง

ช่วงอุณหภูมิการทำงานของ 0 ถึง 55°C ครอบคลุมสภาพแวดล้อมตู้ควบคุมอุตสาหกรรมมาตรฐานในสภาพอากาศส่วนใหญ่ ที่ปลายด้านบน ควรพิจารณาการระบายความร้อนของตู้ เนื่องจากโมดูล FANUC Alpha ทำงานร้อนภายใต้ภาระ และการทำงานอย่างต่อเนื่องใกล้ขีดจำกัดความร้อนจะทำให้อายุการใช้งานของส่วนประกอบสั้นลง 20–95% RH ไม่ควบแน่น การจัดอันดับความชื้นเป็นมาตรฐานสำหรับอุปกรณ์อิเล็กทรอนิกส์อุตสาหกรรม คุณสมบัติไม่ควบแน่นหมายความว่าไม่ควรเปิดเครื่องโมดูลหลังจากย้ายจากสภาพแวดล้อมที่เย็นจัดไปยังพื้นที่อบอุ่นและชื้นโดยไม่มีเวลาอุ่นเครื่องที่เพียงพอ

ที่ 8.5 กก. โมดูลมีความหนาแน่นในการสร้างตามแบบฉบับของอุปกรณ์อิเล็กทรอนิกส์กำลังของ FANUC เป็นยูนิตที่แข็งแรงพร้อมมวลหม้อแปลงที่มีนัยสำคัญภายใน ฮาร์ดแวร์สำหรับติดตั้งและความเข้ากันได้กับราง DIN เป็นไปตามมาตรฐานการจัดวางแผง FANUC Alpha โดยโมดูลแอมพลิฟายเออร์จะเชื่อมต่อผ่านบาร์บัส DC ที่ด้านขวาของ PSM

การซ่อมแซมเทียบกับการเปลี่ยน — ภาพรวมตลาด

A06B-6077-H002 ได้เลิกผลิตโดย FANUC ซึ่งหมายความว่าไม่มีหน่วยใหม่ผ่านช่องทางโรงงานอีกต่อไป ตลาดสำหรับโมดูลนี้มีสามช่องทาง: หน่วยแลกเปลี่ยนที่ปรับปรุงแล้ว, สต็อกมือสองที่ผ่านการทดสอบแล้ว และ การซ่อมแซมหน่วยที่เสียหาย.

การแลกเปลี่ยนที่ปรับปรุงแล้วมักเป็นเส้นทางที่เร็วที่สุด โดยหน่วยที่ผ่านการทดสอบจะถูกจัดส่งทันที โมดูลที่เสียหายของคุณจะถูกส่งกลับเป็นแกนหลัก การซ่อมแซมเป็นทางเลือกที่เหมาะสมเมื่อคุณต้องการให้หน่วยเฉพาะของคุณกลับคืนมาพร้อมประวัติที่ทราบ โดยเฉพาะอย่างยิ่งหากเครื่องจักรมีพารามิเตอร์ที่กำหนดเองที่เชื่อมโยงกับการกำหนดค่าไดรฟ์ สต็อกมือสองที่ผ่านการทดสอบแล้วอยู่ระหว่างสองทางเลือก มีประโยชน์เมื่อราคาสำคัญและการรับประกันจากซัพพลายเออร์มาแทนที่การสนับสนุนจากโรงงาน

ไม่ว่าคุณจะเลือกเส้นทางใด ให้ยืนยันว่าโมดูลได้รับการ ทดสอบภายใต้ภาระในระบบ FANUC จริง ไม่ใช่แค่การจ่ายไฟจากแท่นทดสอบ PSM ที่เริ่มต้นอย่างถูกต้อง แต่ไม่สามารถรักษาบัส DC ภายใต้การเคลื่อนที่ของแกนเซอร์โวได้ ไม่ใช่โมดูลที่ใช้งานได้จริง และความแตกต่างนั้นจะปรากฏขึ้นภายใต้การทดสอบโหลดเท่านั้น

คำถามที่พบบ่อย

คำถามที่ 1: A06B-6077-H002 คืออะไร และมีบทบาทอย่างไรในระบบ FANUC Alpha?

คำตอบ: เป็น โมดูลแหล่งจ่ายไฟ (PSM) สำหรับระบบไดรฟ์ FANUC ซีรีส์ Alpha มันแปลงไฟ AC 3 เฟสขาเข้าเป็นแรงดันไฟฟ้าบัส DC ที่ป้อนโมดูลเซอร์โวและสปินเดิลแอมพลิฟายเออร์ นอกจากนี้ยังจัดการพลังงานที่เกิดจากการเบรกมอเตอร์ และให้การสำรองข้อมูลเมื่อไฟดับผ่านการกู้คืนพลังงานจลน์ของสปินเดิล

คำถามที่ 2: โมดูลเซอร์โวและสปินเดิล FANUC Alpha ใดที่เข้ากันได้กับ A06B-6077-H002?

คำตอบ: PSM นี้ออกแบบมาสำหรับการกำหนดค่าแอมพลิฟายเออร์ Alpha ขนาดเล็ก โดยทั่วไปจะจับคู่กับเซอร์โวโมดูล Alpha ขนาดกะทัดรัด (SVM) และสปินเดิลโมดูล Alpha ขนาดเล็ก (SPM) การผสมผสานแอมพลิฟายเออร์ที่เฉพาะเจาะจงขึ้นอยู่กับการเลือกมอเตอร์และจำนวนแกนของเครื่องจักร ตรวจสอบแผนภาพไฟฟ้าของเครื่องจักรของคุณเสมอก่อนที่จะเปลี่ยนหรือจับคู่โมดูลแอมพลิฟายเออร์

คำถามที่ 3: A06B-6077-H002 ยังมีจำหน่ายใหม่จาก FANUC หรือไม่?

คำตอบ: ไม่ โมดูลนี้ได้เลิกผลิตโดย FANUC และไม่มีจำหน่ายผ่านช่องทางโรงงานอีกต่อไป อุปทานที่มีอยู่ประกอบด้วยหน่วยแลกเปลี่ยนที่ปรับปรุงแล้ว สต็อกมือสองที่ผ่านการทดสอบแล้ว และบริการซ่อมแซมสำหรับโมดูลที่เสียหายผ่านซัพพลายเออร์ชิ้นส่วน CNC เฉพาะทางและพันธมิตรบริการของ FANUC

คำถามที่ 4: อะไรคือสาเหตุทั่วไปของความล้มเหลวของ A06B-6077-H002?

คำตอบ: โหมดความล้มเหลวที่พบบ่อยที่สุดคือ ความเสื่อมของตัวเก็บประจุ ในส่วนตัวกรองบัส DC (แสดงเป็นแรงดันไฟฟ้าเกินบัส DC หรือความไม่เสถียรภายใต้ภาระ), ความล้มเหลวของโมดูล IGBT หรือตัวเรียงกระแส จากเหตุการณ์ไฟกระชาก และ ความผิดพลาดของบอร์ดควบคุม ที่เกิดจากการปนเปื้อนหรือการเสื่อมสภาพของส่วนประกอบ ความล้มเหลวหลายอย่างสืบย้อนไปถึงคุณภาพของไฟขาเข้าที่ไม่ดี เช่น แรงดันไฟฟ้ากระชาก ความไม่สมดุลของเฟส หรือการทำงานอย่างต่อเนื่องที่ขีดจำกัดความร้อนโดยไม่มีการระบายความร้อนของตู้ที่เพียงพอ

คำถามที่ 5: โมดูลนี้สามารถใช้กับแอมพลิฟายเออร์ FANUC αi (Alpha i) ซีรีส์ หรือเฉพาะซีรีส์ Alpha ดั้งเดิมได้หรือไม่?

คำตอบ: A06B-6077-H002 เป็นส่วนหนึ่งของ ระบบไดรฟ์ซีรีส์ Alpha ดั้งเดิม ไม่ใช่ซีรีส์ αi (Alpha i) รุ่นใหม่กว่า ทั้งสองรุ่นใช้สถาปัตยกรรมบัส DC และอินเทอร์เฟซคอนเนคเตอร์ที่แตกต่างกัน และไม่สามารถใช้แทนกันได้โดยตรง สำหรับระบบ αi โมดูลแหล่งจ่ายไฟที่สอดคล้องกันมาจากซีรีส์ A06B-6110 หรือ A06B-6120
