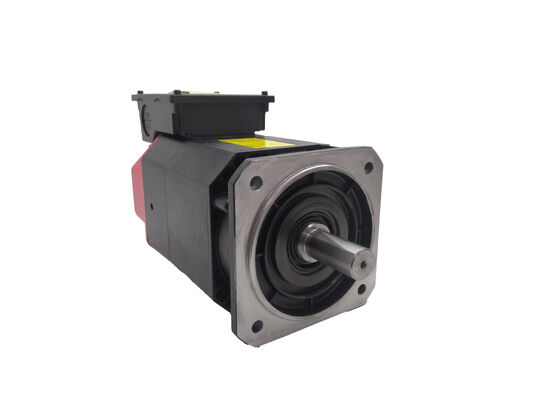

Fanuc A06B-1420-B900#F321 ️ αiI 1/24,000 เครื่องยนต์สปินด์ AC ที่ติดตั้ง 24,000 RPM การตั้งค่าพิเศษ

ภาพรวมสินค้า

เลขส่วน:A06B-1420-B900#F321

ค้นหาเช่นกัน:A06B1420B900F321, FANUC A06B-1420-B900#F321, A06B-1420-B900 F321

รถยนต์:ราคา 1 1/24,000

ประเภทเครื่องยนต์สปินด์ AC ที่ติดตั้ง (BM)

การจัดหมวดหมู่:Fanuc Alpha i Series Integrated High-Speed Spindle Motor ความเร็วสูงสุด 24,000 รอบ / นาที, การติดตั้ง Flange, การเจาะเรียบ, อินเตอร์เฟซ Encoder หลัง, แอมพลิเฟอร αiSP รองรับ

เครื่องยนต์ นี้ จริงๆ แล้ว เป็น อะไร

ก่อนที่จะสั่งซื้อ ข้อนี้ต้องชัดเจน:A06B-1420-B900#F321 ไม่ใช้อัตโนมัติ AC แบบปกติประเภทที่ติดตั้งภายนอกและเชื่อมต่อกับหมุนเครื่องจักรด้วยการเชื่อมหรือสายรัดเครื่องยนต์สปินด์ในตัว✅ เครื่องจักรแบบ stator-and-rotor ที่ไม่มีกรอบ ที่ถูกนําเข้าโดยตรงในกระเป๋ากระสุน spindle ระหว่างการผลิตเครื่องเดิมชาft spindle และหมุนมอเตอร์เป็นส่วนประกอบเดียวกันหมุนเครื่องจักรคือหมุนมอเตอร์

การออกแบบนี้ บางครั้งเรียกว่า spindle มอเตอร์หรือ spindle-motor องค์ประกอบ eliminates ทุกองค์ประกอบทางกลที่นั่งระหว่างมอเตอร์ประเพณีและเครื่องมือการตัด: ไม่มี clutch, ไม่มีเข็มขัดไม่มีขั้นตอนเกียร์ระหว่างผลลัพธ์คือสปินด์ที่สามารถวิ่งในความเร็วที่ระบบขับเคลื่อนเครื่องจักรกลไม่สามารถทําความสําเร็จได้ โดยไม่มีการสั่นสะเทือนที่นํามาโดยเข็มขัดหรือสับสนและด้วยไดนามิกการหมุนที่กําหนดโดยสิ้นเชิงโดยการออกแบบของหมุนหมุนและคุณสมบัติของมอเตอร์เอง.

A06B-1420-B900 # F321 เป็นการประกอบมอเตอร์ที่สร้างขึ้นเฉพาะในหัวใจของหนึ่งในกล่อง spindle เหล่านั้น24ความเร็วสูงสุด 1000 รอบ/นาที.

รายละเอียดเทคนิค

24,000 RPM: กรณีวิศวกรรมสําหรับมอเตอร์ที่ติดตั้ง

24,000 รอบต่อนาที ไม่ได้บรรลุกับมอเตอร์สปินด์แบบปกติที่ขับเคลื่อนด้วยเข็มขัดหรือเชื่อมต่อกับเครื่องยนต์เครื่องเลื่อนหน่วยสอดคล้อง หน่วยสอดคล้อง หน่วยสอดคล้อง หน่วยสอดคล้อง000 รอบ / นาทีต้องการวิธีการที่แตกต่างกัน: วางมอเตอร์เข้าไปในสปินด์และถอดการส่งทั้งหมด

นั่นคือสิ่งที่ A06B-1420-B900 # F321 ทํา การบูรณาการโดยตรงในกระสุน spindleและโรเตอร์ถูกกดหรือลดลงบนแกนสปินด์เมื่อเครื่องขยายกําลังให้พลังงานกับสนามสเตตอร์ หมุนโดยตรงในการตอบสนองไม่มีการสั่นสะเทือนที่นํามาโดยความแตกต่างของความเข้มข้นเข็มขัดไม่มีเสียงสะท้อนจากความแข็งแรงของการบิดของคอปปิ้ง แค่สปินเดิล สนับสนุนเบียร์ และสนามมอเตอร์

ผลการปฏิบัติสําหรับการแปรรูปมีความสําคัญ ณ 24,000 รอบ / นาทีความเร็วพื้นที่ที่ต้องการเครื่องตัดขนาดใหญ่ที่ไม่เหมาะสมกับความเร็ว spindle ปกติ, เครื่องมือความละเอียดสูง เครื่องบดปลายจมูกลูกกลมขนาดเล็กในเหล็กและหม้อ, การทํางานปลายเหล็กสแตนเลียม, การเจาะ PCBและการออกแบบรายละเอียดละเอียดในวัสดุแข็งทั้งหมดได้รับประโยชน์จากการรวมความเร็วสูงและการหมุนที่ไม่มีการสั่นที่มอเตอร์ที่ติดตั้งให้.

#F321 การปรับแต่งพิเศษ

รายการ#F321 ยกท้ายระบุหน่วยนี้ว่าการปรับแต่งโรงงานพิเศษของเครื่องยนต์ A06B-1420-B900 ที่ติดตั้งในเครื่องยนต์ที่แตกต่างจากเครื่องยนต์มาตรฐาน #0321 ที่ปรากฏในคัดลอกปกติของ Fanuc

ในสัญญาการตั้งชื่อของมอเตอร์สปินด์ที่ติดตั้งของ Fanuc ตัวท้ายเลขโคดการตั้งค่าทางกายภาพของมอเตอร์: กณิตศาสตร์ flange, ช่องทางเจาะ, ตําแหน่งติดตั้งเครื่องโคด,และตัวเลือกพิเศษ#F321 เป็นการสร้างพิเศษในโรงงาน ผลิตตามรายละเอียดการออกแบบกระสุนหมุนของผู้ผลิตเครื่องจักรเฉพาะการจัดตั้งเครื่อง Encoder, และกณิตศาสตร์การผ่านของน้ําเย็นทั้งหมดสอดคล้องกับการออกแบบกระสุน spindle รายละเอียดหนึ่ง

เรื่องนี้มีผลสัมฤทธิ์ทางการปฏิบัติโดยตรงA06B-1420-B900#F321 ไม่ใช่เครื่องแทนทั่วไปสําหรับเครื่องยนต์ในตัวใดที่ทํางานที่ 24,000 รอบ/นาทีมันคือการแทนที่ที่ถูกต้อง โดยเฉพาะสําหรับกระสุน spindle ที่มันถูกออกแบบมามิติทางกายภาพต้องตรงกับ มอเตอร์ที่ติดในที่ไม่เข้ากับช่อง stator ของบ้าน spindle, หรือที่รูปรอเตอร์ไม่ยอมรับแกนสปินด์, ไม่สามารถติดตั้งได้ไม่ว่าความเหมาะสมของความเร็วเรียงลําดับ.

ตรวจสอบให้แน่ใจเสมอว่าตัวเลขชิ้นนั้นถูกต้อง #F321 และ #0321 และ #F621 เป็นชุดฟิสิกอลที่แตกต่างกัน แม้ว่ามันจะมีระดับความเร็วและการกําหนดรุ่นฐานเดียวกัน

การ แลกเปลี่ยน มอเตอร์ ที่ มี ใน ตัว

การเปลี่ยนมอเตอร์สปินด์ที่ติดตั้งเป็นงานที่แตกต่างจากการเปลี่ยนมอเตอร์เซอร์โวที่ติดอยู่ภายนอก ไม่มีเครื่องเชื่อมต่อที่จะถอดไม่มีเครื่องเชื่อมเท้าที่จะถอนสเตเตอร์และโรเตอร์ของมอเตอร์ที่ติดตั้งอยู่ใน เป็นส่วนหนึ่งของโครงสร้างกระสุน spindle

กระบวนการเปลี่ยนแบบปกติบนเครื่องจักรที่มีมอเตอร์นี้รวมถึง:

การถอดกระสุนกระสุนองค์ประกอบสปินด์ทั้งหมด ✅ หลังคา, หมุน, สเตอเตอร์, และการเชื่อมต่อการเย็นและเซ็นเซอร์ที่เกี่ยวข้องทั้งหมด ✅ ถอนออกจากเครื่องเป็นหน่วยนี่คือการแยกแยกความแม่นยําที่ต้องการเครื่องมือที่ถูกต้องและค่าทอร์คบันทึก.

สปินด์รีบคอนสปิ้นการล่อ stator ที่ล้มเหลวหรือการประกอบ rotor ถูกกดหรือถอนออกจากกระเป๋าหมุนและสเตทอร A06B-1420-B900#F321 ใหม่ถูกติดตั้งในเรือนด้วยการเข้ากันและการจัดตั้งการแทรกแซงที่ถูกต้องการเปลี่ยนหมุนยางเป็นแนวปฏิบัติมาตรฐานระหว่างการสร้างใหม่หมุนยาง หมุนยางเป็นส่วนประกอบที่ระดับความแม่นยําและไม่นําไปใช้ใหม่เมื่อหมุนยางถูกแยกออก

การตรวจสอบสมดุลแบบไดนามิกหลังการประกอบใหม่ กระบอกจะมีความสมดุลทางไดนามิก ณ 24,000 รอบ / นาที ความไม่สมดุลที่เหลือใด ๆ สร้างแรงและการสั่นสะเทือนที่เกินการจดหมายภาระและเสี่ยงผลการตัดเงินทุนไม่สามารถข้ามหรือเลื่อน.

การสอดคล้องโคเดอร์อินเตอร์เฟซโคเดอร์ด้านหลังต้องสอดคล้องกับรายละเอียดหลังจากการประกอบใหม่. โคเดอร์ที่ไม่สอดคล้องผลิตความผิดพลาดการตอบสนองความเร็วที่ทําให้เกิดความผิดพลาดของเครื่องขยายกระบอกหรือควบคุมความเร็วที่ไม่มั่นคง.

สําหรับผู้ใช้ส่วนใหญ่, การสร้างใหม่ spindle ด้วยการเปลี่ยนมอเตอร์ที่ติดตั้งเป็นงานสําหรับสถานที่บริการ spindle ที่มีคุณภาพ, ไม่ใช่งานบํารุงรักษาพื้นที่โรงงาน. ความแม่นยําของการติดตั้งหมุน,ความต้องการสมดุล, และการจัดสรรโคเดอร์ทุกความต้องการอุปกรณ์และการควบคุมกระบวนการที่ร้านซ่อมบํารุงทั่วไปมักไม่มี

ความเหมาะสมของเครื่องขยายเสียงและ CNC

A06B-1420-B900#F321 ต้องการเครื่องขยายเสียง Fanuc αiSP (Alpha i Spindle)- โมดูลการขับเคลื่อนสปินด์ในตู้ขับเคลื่อน Fanuc αi รายการ000 ที่ระดับการออกนี้คู่กับหน่วย αiSP ที่เหมาะสมสําหรับการปรับปรุงการขับเคลื่อนของเครื่อง.

แพลตฟอร์ม CNC ที่เข้ากันได้แก่Fanuc Series 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B และ 32iมอเตอร์ไม่เข้ากันได้กับเครื่องยกระดับสปินเดลรุ่นเดิม α (ไม่ใช่ i) ที่ใช้อินเตอร์เฟซการขับเคลื่อนและสถาปัตยกรรมการควบคุมที่แตกต่างกัน

อ้างอิงข้ามA04B-0099-H062# 24Kidentifies the associated cable or interface kit for this motor's specific connector and encoder configuration — confirm this reference with the machine's electrical documentation when sourcing associated wiring components.

พลาตฟอร์มเครื่องจักรทั่วไป

A06B-1420-B900#F321 ได้ถูกออกแบบมาเป็นกระสุนหมุนเครื่องมือเครื่องจักรเฉพาะที่ทํางานบนระบบควบคุม Fanuc αi ประเภทของเครื่องจักรที่ใช้หมุนหมุน 24,000 รอบ / นาทีในตัวประเภทนี้ประกอบด้วย:

ศูนย์แปรรูปตั้งความเร็วสูงสําหรับ die และ moldเครื่อง VMC 3 แกนและ 5 แกนที่ออกแบบสําหรับการบวกโลหะแข็งและการแปรรูปคอนทรูปแบบที่ซับซ้อนในเหล็กเครื่องมือและวัสดุที่แข็งแรง000 รอบ / นาทีทําให้การตัดที่มีประสิทธิภาพกับเส้นผ่าจมูกลูกกลมขนาดเล็กและเส้นรัศมีตัดที่ความเร็วพื้นที่ผลิต.

เครื่องเจาะและเจาะความเร็วสูงศูนย์เจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะ000 rpm ให้ความเร็ว spindle ที่จําเป็นในการทํางานเจาะขนาดเล็กและดักที่ปารามิเตอร์การตัดที่ดีที่สุดของพวกเขาโดยไม่ต้องโทษเวลาจักรยาน.

ศูนย์แปรรูปแกรฟิตและคอมพอยท์เครื่องจักรที่ออกแบบสําหรับการแปรรูปอิเล็กทรอนกราฟิต (เครื่องมือ EDM) การตัดเส้นใยคาร์บอน และการเสร็จงานชิ้นส่วนประกอบซึ่งความเร็วของสปินด์สูงรวมกับความลึกในการตัดที่เบา ๆ สร้างผิวที่สวยงามในวัสดุที่ตอบสนองความเร็วผิวสูง.

แพลตฟอร์มแปรรูปแม่นยําหลายแกน5-axis machining centres and compound machining systems where the integral spindle motor's compact design and absence of transmission elements allows smaller machine footprint and better access to complex workpiece geometry.

FAQ

ถามที่ 1: นี่คือมอเตอร์เซอร์โวธรรมดา หรืออะไรที่แตกต่างกัน?

A06B-1420-B900#F321 คือมอเตอร์สปินด์แอลเอซีที่ติดตั้ง (บูรณะ)ไม่ใช้อุปกรณ์ servo มอเตอร์ที่ติดตั้งภายนอกแบบปกติ แต่เป็นสเตเตอร์และโรเตอร์ที่ไม่มีกรอบที่ออกแบบให้ติดตั้งภายในกระเป๋าหมุนโดยการติดตั้งโรเตอร์โดยตรงบนแกนสปินด์. ไม่มีลอกภายนอก, หน้า flange, หรือส่วนประกอบการติดตั้งเท้าเช่นในเครื่องยนต์ servo มาตรฐาน. การเปลี่ยนต้องถอนสปินด์โดยสถานที่บริการสปินด์ที่มีคุณภาพไม่ใช่การแลกเปลี่ยนมอเตอร์แบบธรรมดา.

Q2: ตัวแปร #F321 เหมาะกับการใช้งานสปินด์ Fanuc ทั้งหมด 24,000 รอบ / นาทีหรือไม่?

ไม่ครับ#F321 เป็นการปรับแต่งโรงงานพิเศษโดยมีเส้นผ่ากลางภายนอกของสเตาโตร์ที่เฉพาะเจาะจง, ขนาดรูปรอเตอร์, กณิตศาสตร์ช่องทางการเย็น, และการติดตั้งเอ็นโคเดอร์ที่ตรงกับการออกแบบกระสุนสปินด์เฉพาะอย่างหนึ่ง.) ในชุด A06B-1420-B900 เดียวกันมีมิติทางกายภาพที่แตกต่างกันเสมอยืนยันเลขชิ้นที่แม่นยํา โดยเฉพาะอย่างยิ่งยอดเติมเต็มมอเตอร์ที่ติดตั้งในที่ไม่ตรงกับเรือน spindle geometry ทางกายภาพไม่สามารถติดตั้ง.

Q3: เครื่องขยายเสียง Fanuc ไหนที่เข้ากันได้กับมอเตอร์นี้

A06B-1420-B900#F321 ต้องการเครื่องขยายกระบอกหมุน Fanuc αiSP✅ โมดูลขับเคลื่อนสปินด์ที่ใช้ใน Fanuc αiFanuc CNC Series 0i, 15i, 16i, 18i, 21i, 30i และ 31iบนแพลตฟอร์ม αi มันไม่เข้ากันได้กับเครื่องขับเคลื่อนสปินเดิลอริจินอล α ซีรีส์ (ไม่ i) เมื่อเปลี่ยนมอเตอร์ตรวจสอบการตั้งค่าปารามิเตอร์เครื่องขยายเสียงสําหรับชนิดของมอเตอร์และความเร็วสูงสุดที่ตรงกับ αiI 1/24รายละเอียด

Q4: มอเตอร์นี้สามารถซ่อมแซมแทนที่จะเปลี่ยนได้หรือไม่?

ครับ A06B-1420-B900#F321 เป็นหน่วยที่สามารถซ่อมแซมได้ และสถานที่ซ่อมแซมมอเตอร์สปินด์ Fanuc ที่มีคุณสมบัติสามารถให้บริการรีวิลล์และสร้างใหม่สําหรับสเตาเตอร์และชุดโรเตอร์ที่ล้มเหลวการซ่อมบํารุงมอเตอร์ที่เสียสภาพการล่อหรือเสียสภาพเบียริงมอเตอร์มักจะเป็นทางที่คุ้มค่ากว่าโปรแกรมการแลกเปลี่ยนพื้นฐานยังมีให้บริการจากผู้จําหน่ายบางราย โดยที่หน่วยที่ล้มเหลวถูกส่งมาในฐานะเครดิตพื้นฐานสําหรับการเปลี่ยนใหม่ช่วงเวลาในการซ่อมแซมจะแตกต่างกันขึ้นอยู่กับลักษณะของความบกพร่องและความพร้อมของชิ้นส่วน สําหรับเครื่องจักรที่มีตารางการผลิตที่ไม่สามารถรับประทานเวลาหยุดทํางานที่ยาวนานการมีหน่วยเปลี่ยนที่ได้รับการทดสอบพร้อมกันกับการส่งมอเตอร์ที่ล้มเหลวเพื่อซ่อมแซม เป็นกลยุทธ์การลดความเสี่ยงที่ใช้ได้

Q5: ทําไมการตรวจสอบความสมดุลแบบไดนามิกจึงจําเป็นหลังจากติดตั้งมอเตอร์ที่ติดตั้งในตัว?

ที่ 24,000 รอบ / นาที แม้กระทั่งความไม่สมดุลของมวลที่เล็ก ๆ ในการหมุนมวลรวมสร้างแรงหลุดศูนย์กลางที่สําคัญความสัมพันธ์ระหว่างความไม่สมดุลและแรงไม่เป็นเส้นตรงกับความเร็ว,000 รอบ / นาที สร้างแรงลําดับขนาดใหญ่กว่าที่ 24,000 รอบ / นาทีแรงเหล่านี้บดหมุนหมุนหมุนหมุนสร้างความสั่นสะเทือนที่ปรากฏตรงบนพื้นผิวการแปรรูป, และอาจทําให้หักในเวลาที่สั้นกว่าชีวิตปกติของหักความสมดุลไม่ได้เป็นตัวเลือกหลังจากการสร้างสปินด์ใหม่ มันเป็นขั้นตอนการเปิดใช้งานที่บังคับใช้งานที่กําหนดโดยตรงว่าสปินด์ที่สร้างใหม่จะใช้งานนานแค่ไหนและจะตัดได้ดีแค่ไหน.
