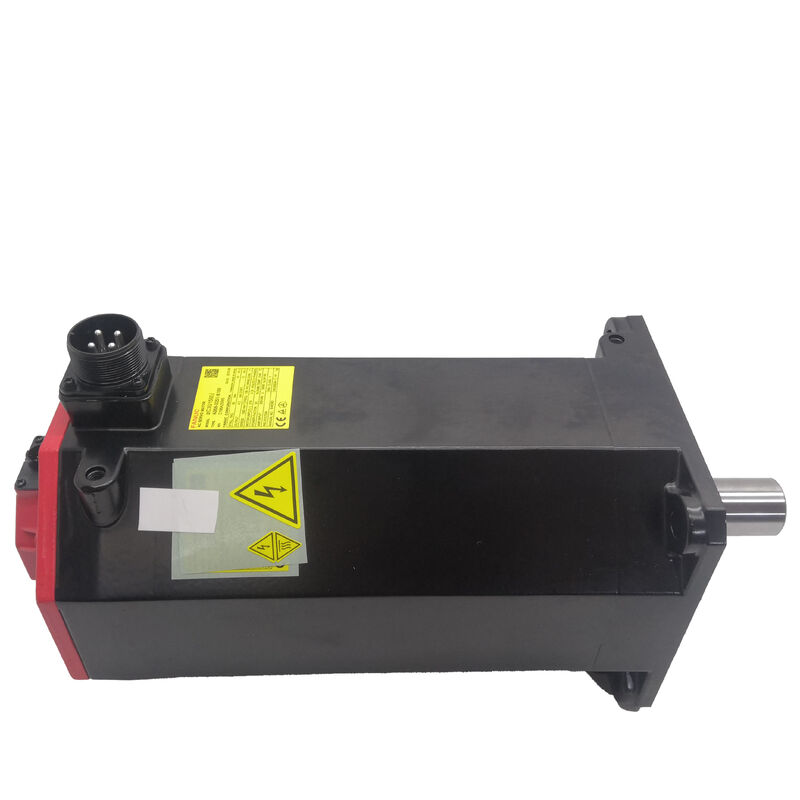

Fanuc A06B-0253-B400 AC เซอร์โม่เตอร์
αiF 30/4000, แอชท์ตรง, เบรก 24V, A1000 เสมอ
ภาพรวมสินค้า
เลขส่วน:A06B-0253-B400
ค้นหาเช่นกัน:A06B0253B400, FANUC A06B-0253-B400, Fanuc A06B0253B400
รถยนต์:αiF 30/4000
การจัดหมวดหมู่:Fanuc Alpha iF Series AC Brushless Servo Motor -- ทอมปอร์ค 30 Nm, ความเร็วสูงสุด 4,000 รอบ / นาที, แกนเรียบตรง, เบรกที่ใช้สปริง 24 วอลต์, Alpha i A1000 Absolute Pulse Coder, IP65
รายละเอียดเทคนิค
| ปริมาตร |
มูลค่า |
| เลขส่วน |
A06B-0253-B400 |
| รุ่นรถยนต์ |
αiF 30/4000 |
| ทอมปอร์คการหยุด |
30 Nm |
| ทอร์คสูงสุด |
40 นิเมตร |
| ความเร็วสูงสุด |
4,000 รอบ / นาที |
| ขั้นตอน |
3 ขั้นตอน |
| เครื่องรหัส Pulse |
อัลฟ่า i A1000 (ลําดับที่แน่นอน) |
| ความละเอียดของ Encoder |
1,000,000 กระแทก/rev |
| ประเภทหม้อ |
สายตรงเรียบ (SLK -- ไม่มี keyway) |
| เบรกไฟฟ้าแม่เหล็ก |
24V ใส่สเปรน |
| การปิด |
IP65 (มาตรฐาน) |
| ประเภทการปิด |
ประเภท F |
| อุณหภูมิการทํางาน |
0°C ถึง +40°C |
| เครื่องขยายเสียงที่เข้ากันได้ |
เครื่องเสริมพลังงาน Fanuc αi series (αiSV) |
| การควบคุมที่เข้ากันได้ |
Fanuc ซีรี 0i, 15i, 16i, 18i, 21i, 30i, 31i, 32i |
| การขนส่งทางเรือ |
ขนของที่ต้องการ (กรอบใหญ่) |
| สาเหตุ |
ญี่ปุ่น |
30 Nm ทอร์คสตอล์ค
A06B-0253-B400 ส่งมักย้อนเวลาต่อเนื่อง 30 นิวตันเมตร และมักย้อนเวลาสูงสุด 40 Nm ระหว่างเร่ง ทําให้มันอยู่ในปลายสูงของช่วง αiFเครื่องยนต์นี้ได้รับการออกแบบสําหรับแกนอาหารหลักที่หนักบนเครื่องมือ CNC รูปแบบใหญ่ที่ทอร์คคงที่ภายใต้ภาระการตัดเป็นสิ่งจําเป็น.
ด้วยทอร์คการหยุดยั้ง 30 Nm มอเตอร์นี้สามารถยึดยึดแรงผลักดันแกนต่อเนื่องมากกว่า 10 kN บนสกรูลูกบอล 16 มม. ทําให้มันเหมาะสมสําหรับการขับเคลื่อนที่นั่งบนศูนย์แปรรูปแนวราบขนาดใหญ่เครื่องขับเคลื่อนโต๊ะบนศูนย์แปรรูปตั้งหนัก, หรือแกนสไลด์ข้ามบนศูนย์หมุน CNC ใหญ่ที่ทํางานกับเครื่องโกหกขนาดกว้าง
เครื่องเบรกที่ใช้สปริง 24V: ความปลอดภัยทางวิศวกรรม
ยกท้าย B400 ยืนยันฟรีเมนต์ไฟฟ้าที่ใช้สปริง 24 วอลต์ ที่ทํางานตามหลักการป้องกันความผิดพลาด เมื่อใช้พลังงาน ฟรีเมนจะปล่อยสปริงเปิดทันทีโดยไม่ต้องใช้สัญญาณควบคุมใด ๆ.
ในการใช้งานในแกนแนวตั้ง เบรกนี้ป้องกันการเคลื่อนไหวโดยแรงโน้มถ่วงของชิ้นส่วนที่หนักระหว่างการปิด, เหตุการณ์ E-stop, หรือการหยุดไฟฟ้าป้องกันชิ้นงานและเครื่องมือจากความเสียหายของแกนที่ตก.
ชาฟท์เรียบเรียบ: การเชื่อมแรงแรงแรงแรงแรงสูง
หมุนเรียบตรง (SLK ️ ไม่มี keyway) ส่งทอมปอร์ตโดยสิ้นเชิงผ่านการขัดแย้งระหว่างหลุมหลุมและเส้น径ด้านนอกของหมุนรายละเอียดและการติดตั้งคอปปิ้งที่เหมาะสมเป็นสิ่งสําคัญในการป้องกันการลื่นลงภายใต้ความเร่งเต็ม.
A1000 Absolute Encoder: การรักษาตําแหน่ง
พร้อมเครื่องโคเดอร์อัลฟ่า i A1000 ซีเรียลอับซูลต์พัลซัส000หมุนละ 1,000 จังหวะ, มอเตอร์นี้รักษาตําแหน่ง multi-turn ผ่านการปิดพลังงานผ่านแบตเตอรี่สํารองนี้กําจัดความจําเป็นของการหมุนเวียน homing หลังการทํางานทุกครั้งและให้บริการการตรวจสอบตําแหน่งทันทีสําหรับการฟื้นฟูเครื่องปลอดภัย.
หมายเหตุการขนส่ง
A06B-0253-B400 เป็นมอเตอร์เซอร์โฟมขนาดใหญ่ที่ต้องการการขนส่งคันบรรทุกสินค้าวางแผนเวลาการขนส่งสินค้าและยืนยันความต้องการในการจัดส่ง เช่น บริการ liftgate หรือนัดจัดส่งตามกําหนด.
A06B-0253 ซีรี่ย์อ้างอิงการตั้งค่า
| เลขส่วน |
ชาฟต์ |
คีย์เวย์ |
เบรก |
เครื่อง Encoder |
การปิด |
| A06B-0253-B000 |
หนา |
ใช่ |
ไม่มี |
A1000 เสมอ |
IP65 |
| A06B-0253-B100 |
ตรง |
ใช่ |
ไม่มี |
A1000 เสมอ |
IP65 |
| A06B-0253-B400 |
สายตรงเรียบ |
ไม่ |
24V สปริง |
A1000 เสมอ |
IP65 |
| A06B-0253-B400#0100 |
สายตรงเรียบ |
ไม่ |
24V สปริง |
A1000 เสมอ |
IP67 |
| A06B-0253-B300 |
หนา |
ใช่ |
24V สปริง |
A1000 เสมอ |
IP65 |
การใช้งานทั่วไป
- เครื่องขับเคลื่อนโต๊ะและหมุนม้าหลักในศูนย์แปรรูปแนวราบขนาดใหญ่
- เครื่องขับเคลื่อนแกนตั้งบนเครื่อง VMC ใหญ่และเครื่อง gantry
- รถเข็นกลางหันหนักและเครื่องขับเคลื่อนสไลด์ข้าม
- เครื่องป้อนอาหารหลักขนาดใหญ่ในศูนย์แปรรูป 5 แกน
คํา ถาม ที่ ถาม บ่อย
ทําไมเบรค 24 วอลต์จึงจําเป็นในมอเตอร์นี้ สําหรับการใช้งานแกนตั้ง
เซอร์โวล็อคต้องการพลังงานกระตุ้นที่ทํางานในการถือตําแหน่ง แบรก 24V ที่ใช้สปริง ให้การถือกลอิสระจากพลังงานกระตุ้นเครื่องทํางานอัตโนมัติเมื่อการใช้พลังงานถูกตัดเพื่อป้องกันการเคลื่อนไหวทางแรงโน้มถ่วงของแกนหนัก.
ความแตกต่างระหว่าง IP65 และ IP67 คืออะไร?
B400 มาตรฐานมี IP65 ปิด (การป้องกันฝุ่นและน้ําเจ็ต) B400 # 0100 ตัวแปรปรับปรุงเป็น IP67 (การป้องกันการดําน้ําชั่วคราวสูงถึง 1 เมตร) สําหรับสภาพแวดล้อมที่มีการเผชิญหน้ากับสารเย็นสูง
เครื่องยนต์นี้ต้องการการติดตามหลังการเปิดเครื่องทุกครั้งไหม
ไม่ เครื่องปรับรหัสอัลฟ่า i A1000 รักษาตําแหน่ง multi-turn ผ่านการปิดไฟผ่านแบตเตอรี่สํารอง
เครื่องขยายเสียงนี้คู่กับเครื่องขยายเสียงไหน
A06B-0253-B400 ต้องการเครื่องขยายกําลัง Fanuc αi series servo (αiSV) ที่มีปริมาตรการกระแสไฟฟ้าที่ตรงกัน. เครื่อง CNC ที่เข้ากันได้ประกอบด้วย Fanuc Series 0i-D/F, 16i, 18i, 21i, 30i และ 31i.
สามารถเปลี่ยนแกนเรียบได้หรือไม่ กับแกนมีคีย์?
ไม่ การจัดตั้งแกนต้องสอดคล้องกับฮาร์ดแวร์การเชื่อมต่อที่มีอยู่ สําหรับการเชื่อมต่อที่ใช้สัญลักษณ์ A06B-0253-B100 (สัญลักษณ์ตรง, ไม่มีเบรค) หรือ A06B-0253-B300 (สัญลักษณ์กระดุม, พร้อมเบรค)
