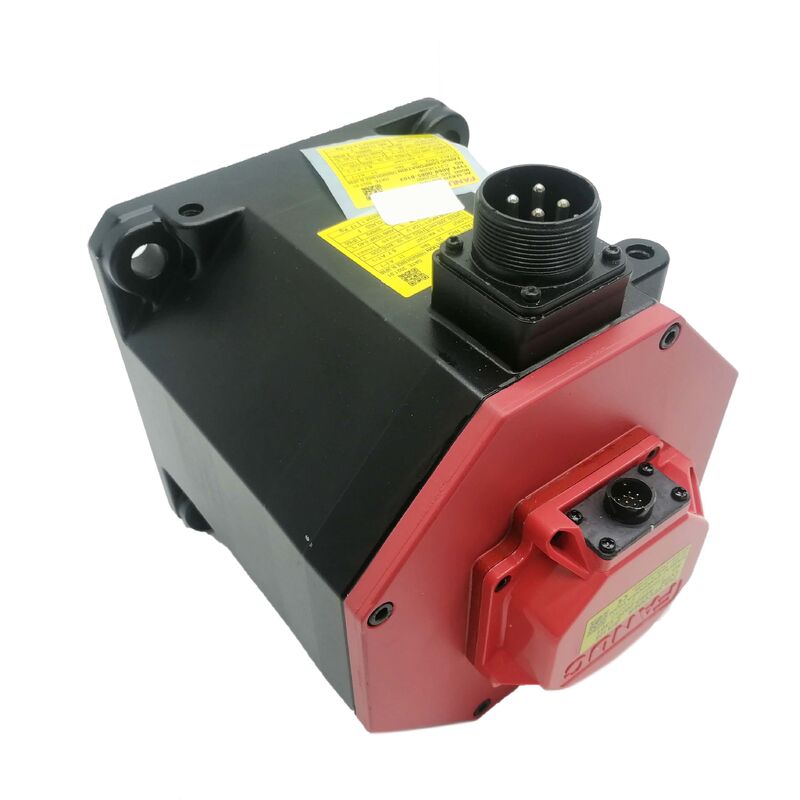

Fanuc A06B-0085-B103 ‡ αis Series AC Servo Motor สําหรับแกน CNC compact และเครื่องขับเคลื่อนอัตโนมัติความแม่นยํา

FANUC · AC SERVO MOTOR · ซีรีย์

ภาพรวมสินค้า

Fanuc A06B-0085-B103 เป็นเครื่องยนต์ servo AC ที่ไม่มีแปรงจาก Fanuc αis วงการออกแบบมาเพื่อใช้ในระบบอินเทกรีต servo drive ของ Fanuc, มันนําผลงานของเครื่องปรับรหัสชั้น αi และความสอดคล้องของเครื่องปรับรหัสเต็มไปสู่แกนเครื่องที่พื้นที่ทางกายภาพ, น้ําหนัก, หรือความหนาแน่นหลายแกนทําให้กรอบมอเตอร์ขนาดเล็กเป็นทางเลือกด้านวิศวกรรมที่เหมาะสม

นี่ไม่ใช่เวอร์ชั่นที่เสี่ยงของมอเตอร์ขนาดใหญ่. αis ซีรีย์ถูกพัฒนาเป็นสายสินค้าที่เน้นเฉพาะ, ไม่ใช่การลดขนาดการรับรู้อัตโนมัติเครื่องขยายเสียง, และพฤติกรรมการบูรณาการระดับระบบเหมือนกันกับที่พบในช่วง αi ของ Fanuc ทั้งหมด มอเตอร์ αis เชื่อมต่อกับโมดูลขยายเสียงเดียวกัน สื่อสารผ่านอินเตอร์เฟซลําดับเดียวกันและมีการตั้งค่าผ่านสภาพแวดล้อมที่ควบคุม CNC เหมือนกับมอเตอร์อื่น ๆ ในครอบครัว αi.

หน่วย B103 มีลักษณะเฉพาะและมีผลต่อกัน มันกําหนดประเภทของ Encoder และการตั้งค่าเครื่องเชื่อมสําหรับหน่วยนี้โมดูลเครื่องขยายเสียงไหนที่เข้ากันได้, และว่า มอเตอร์จะติดตั้งโดยตรงในเครื่องที่มีอยู่โดยไม่ต้องปรับปรุงสายไฟจํานวนชิ้นส่วนเต็ม รวมถึงย่อ B103 ต้องตรงกันอย่างถูกต้อง.

ข้อจํากัดหลัก

มุมมองทางวิศวกรรม: ทําไม αis Series จึงมีอยู่

เครื่องยนต์เซอร์โวของ Fanuc ครอบคลุมความกว้างขวางของประเภทความอ่อนแอและขนาดกรอบ เพราะเครื่องจักรที่ใช้มันแตกต่างกันอย่างมาก The αis series addresses a specific part of that range — compact axes on CNC machines and automation equipment where the torque and speed requirements are well within what a small-frame motor can deliverซึ่งการติดตั้งมอเตอร์ขนาดใหญ่จะหมายความว่าการออกแบบใหม่ของโครงสร้างเครื่องจักรกลรอบตัวมัน

A06B-0085-B103 เหมาะกับโปรไฟล์นั้น คุณลักษณะบางอย่างที่คุ้มค่าที่จะเข้าใจ ก่อนการกําหนดหรือเปลี่ยนมัน:

ซีเรียลโคเดอร์ พร้อมส่งดิจิทัลซีรีย์ αis ไม่ใช้ตัวแก้ไขแบบแอนาลอกหรือเครื่องรหัสเพิ่มเติมที่มีอินเตอร์เฟซแบบแอนาลอก การส่งต่อแบบเรียงลําดับสะอาดกว่าในสภาพแวดล้อมเครื่องมือที่มีเสียงเสียงไฟฟ้ามีภูมิคุ้มกันต่อการทําลายสัญญาณที่เกี่ยวข้องกับความยาวของเคเบิลมากขึ้น, และสามารถเก็บข้อมูลการวินิจฉัยความผิดพลาด พร้อมกับค่าตําแหน่ง ทั้งหมดนี้ลดความน่าจะเป็นของความผิดพลาดตําแหน่งที่ไม่อธิบายหรือความผิดพลาดที่รบกวนในการใช้งาน

อัตโนมัติการจําแนกเครื่องขยายเสียงเมื่อ A06B-0085-B103 ติดต่อกับเครื่องขยาย servo αi series ที่มีความเหมาะสม เครื่องขับอ่านข้อมูลความเป็นตัวของมอเตอร์จากเครื่องรหัสและใส่ปริมาตรการแบบมอเตอร์ที่ตรงกันเองโดยอัตโนมัติพฤติกรรมนี้กําจัดชั้นของการตั้งค่าด้วยมือจากการใช้งานเบื้องต้นและการเปลี่ยนมอเตอร์ และกําจัดประเภทของปารามิเตอร์ผิดพลาดที่ไม่ตรงกัน ที่อาจใช้เวลาในการติดตาม.

ขนาดกรอบคอมแพคต์สําหรับการตั้งค่าแกนหนาแน่นในเครื่องจักรที่มีแกนเซอร์โวหลายตัว แพ็คในขนาดโครงสร้างจํากัด อะไหล่ย่อย โต๊ะหมุน เปลี่ยนเครื่องมือหน่วยบรรทุก √ ขนาดกรอบ αis ทําให้เครื่องสามารถตอบสนองความต้องการการเคลื่อนไหวของมันโดยไม่ต้องเสี่ยงการออกแบบเครื่องกลรอบร่างกายมอเตอร์ใหญ่.

ความน่าเชื่อถืออย่างต่อเนื่องในฐานที่ติดตั้งซีรีย์ αis ได้สะสมประวัติการบริการที่สําคัญในด้านการผลิต CNC ทั่วโลกรูปแบบความล้มเหลวของมันถูกเข้าใจโดยวิศวกร Fanuc และศูนย์ซ่อมรถยนต์ที่ผ่านคุณสมบัติ, ซึ่งสนับสนุนทั้งการวางแผนการบํารุงรักษาป้องกันและการกลับมาใช้งานอย่างรวดเร็วเมื่อเกิดความผิดพลาด

การใช้งานทั่วไป

A06B-0085-B103 พบได้อย่างต่อเนื่องที่สุดในเครื่องจักร CNC หลายแกนและระบบอัตโนมัติที่เครื่องขับเคลื่อน Fanuc เป็นแพลตฟอร์มของบันทึกและแกน servo compact ที่น่าเชื่อถือ:

• หน่วยขับเคลื่อนแกนช่วย CNC lathe หน่วยขับเคลื่อน หน่วยขับเคลื่อน หน่วยขับเคลื่อน
• อัตโนมัติเปลี่ยนเครื่องมือแขนและกระจกกระจก
• ศูนย์แปรรูป CNC การตั้งตําแหน่งแกนที่สี่และห้า
• โต๊ะหมุนและควบคุมหัวหมุน
• คอมแพคต์แนวตั้งและแนวราบศูนย์การแปรรูปแกนอาหาร
• การตั้งตําแหน่งของเครื่องบรรทุกแกนทรีและเครื่องให้อาหารสตาร์
• เครื่องดําเนินสานหุ่นยนต์ Fanuc ในเซลล์เครื่องยนต์ที่บูรณาการ
• เครื่องบดแม่นยําและแกนตัดโต๊ะ

การบูรณาการระบบและความเหมาะสมของเครื่องขยายเสียง

A06B-0085-B103 ทํางานกับโมดูลขยายเซอร์โว Fanuc αi ซีรีย์ที่ติดตั้งอยู่ในตู้ CNC ที่ใช้ครอบครัวเครื่องควบคุมซีรีส์ 0i, 16i, 18i, 21i, 30i, 31i และ 32i Communication between motor and amplifier runs over Fanuc's serial encoder interface — either through direct encoder cable connection or via the FSSB (Fanuc Serial Servo Bus) architecture depending on the specific cabinet configuration.

ฟังก์ชันการจําแนกอัตโนมัติของเครื่องขยายเสียง อ่านข้อมูลของเครื่องยนต์จากเครื่องรหัส ทุกครั้งที่ใช้พลังงานนั่นหมายความว่าเครื่องขยายเสียงจะจําตัวมอเตอร์ใหม่ และชาร์จแบบมอเตอร์มาตรฐาน โดยไม่ต้องใส่ปารามิเตอร์ด้วยมือสิ่งที่มันไม่ได้อัตโนมัติซ่อมแซมคือปารามิเตอร์เฉพาะแกนการตั้งค่าความเร่งและความเบาลงที่ขึ้นอยู่กับเครื่องจักร และต้องอัพโหลดจากพารามิเตอร์สํารองของเครื่องจักรหลังจากการเปลี่ยนมอเตอร์.

การตรงกับสายไฟฟ้าที่ตรงกับรายละเอียดของเครื่องเชื่อม B103 ไม่สามารถต่อรองได้. กณิตศาสตร์ของสายไฟฟ้าและเครื่องเชื่อมโคเดอร์ที่กําหนดโดยบวก B103 ต้องตรงกับชุดสายไฟฟ้าในเครื่องการนําสายไฟฟ้าเดิมจากมอเตอร์ที่ล้มเหลว กลับใช้ใหม่ ณ เงื่อนไขที่มันไม่เสียหาย เป็นวิธีที่น่าเชื่อถือที่สุดหากต้องการสายไฟใหม่ ซื้อผ่าน Fanuc หรือผู้จําหน่ายที่ได้รับอนุญาต โดยใช้แผนการสายไฟเดิมของเครื่องเป็นตัวอ้างอิง

การพิจารณาแทนที่

A06B-0085-B103 เป็นส่วนประกอบที่เปลี่ยนเป็นประจําในฐานติดตั้ง Fanuc αisเครื่องจักรที่สร้างขึ้นบนแพลตฟอร์ม Fanuc CNC ในช่วงสองทศวรรษที่ผ่านมาโดยทั่วไปใช้มอเตอร์สาย αis บนแกนช่วยและรอง, และปริมาณของอุปกรณ์เหล่านั้น ทําให้ตัวเลขชิ้นส่วนนี้ปรากฏเป็นประจําในการบํารุงรักษาและการจัดหา MRO

จุดประเด็นเชิงปฏิบัติการสําหรับการวางแผนการเปลี่ยน:

เลขส่วนมีความแม่นยําB103 ไม่สามารถแลกเปลี่ยนได้กับ B100, B102 หรือตัวแปรอื่น ๆ ที่อยู่ใกล้เคียงกันประเภท Encoder และแนวโน้มของเครื่องเชื่อมแตกต่างกันระหว่างรหัสย้ายในวิธีที่จะป้องกันการติดตั้งโดยตรงโดยไม่ต้องปรับปรุงยืนยันตัวเลขชิ้นเต็มจากป้ายชื่อของมอเตอร์ที่เสียก่อนสั่งซื้อ

ปริมาตรสํารองก่อนการแยกแยกยืนยันการตั้งค่าปารามิเตอร์ทั้งหมดของเครื่อง ก่อนที่จะถอดมอเตอร์ที่ล้มเหลวการฟื้นฟูการปรับเฉพาะแกนหลังจากการเปลี่ยนที่เร็วขึ้นและน่าเชื่อถือมากขึ้นกับสํารองปัจจุบันกว่าการพยายามที่จะสร้างซ้ําปริมาตรจากเอกสารเพียง.

ของใหม่กับของใหม่ทั้งหน่วยใหม่ผ่านเครือข่ายจําหน่ายที่ได้รับอนุญาตของ Fanuc และหน่วยที่ซ่อมแซมจากศูนย์ซ่อมแซม servo motor ที่ได้รับคุณภาพตรวจสอบว่าการเปลี่ยนล่าง, การตรวจสอบเครื่องรหัสและการรับรองผลการดําเนินงานตามรายละเอียดของ FANUC ถูกดําเนินการและบันทึกไว้ก่อนการส่งหน่วย

FAQ

Q1. เครื่องควบคุม CNC Fanuc ไหนที่เข้ากันได้กับ A06B-0085-B103?เครื่องยนต์เข้ากันได้กับระบบ Fanuc CNC ที่ใช้โมดูลเครื่องขยายเซอร์โวซีรีย์ αi รวมถึงครอบครัว 0i, 16i, 18i, 21i, 30i, 31i และ 32iยืนยันประเภทโมดูลขยายเสียงและประสิทธิภาพเฉพาะเจาะจงจากเอกสารไฟฟ้าของเครื่อง ก่อนการติดตั้ง.

Q2. อะไรจะแยกลําดับ αis จากลําดับ αi มาตรฐาน?การตั้งชื่อ αis แสดงให้เห็นถึงมอเตอร์ขนาดเล็กที่คอมแพคตภายในครอบครัวผลิตภัณฑ์ αiและพฤติกรรมการบูรณาการ CNC ในฐานะแบบสแตนดาร์ท αi ซีรี่ย์ไม่มีความแตกต่างในเทคโนโลยีหรือระบบนิเวศ

Q3. หลังคํา B103 สามารถแทนที่ด้วยตัวแปร B1xx อีกตัวหนึ่งได้หรือไม่?ไม่ คําท้ายนี้เป็นรหัสของตัวอัดรหัส และการตั้งค่าเครื่องเชื่อมตัวแปรย่อที่แตกต่างกันภายในเบอร์รุ่นฐานเดียวกันสามารถมีกณิตศาสตร์เครื่องเชื่อมหรือโปรโตคอลโคเดอร์ที่ไม่เข้ากันได้.แหล่งแหล่งแลกเปลี่ยนเสมอ โดยใช้หมายเลขชิ้นเต็มที่ถูกต้องจากป้ายชื่อมอเตอร์

Q4. การเปลี่ยน A06B-0085-B103 ต้องการการใส่ปารามิเตอร์ด้วยมือที่เครื่องควบคุม CNC ไหม?เครื่องขยายเสียง αi ซีรี่ย์ อัตโนมัติชาร์จพารามิเตอร์แบบมาตรฐานจากตัวประกอบการ Encoder ID เมื่อเปิดไฟ ดังนั้นการจําหน่ายมอเตอร์พื้นฐานจะเป็นอัตโนมัติค่าเร่งที่ขึ้นอยู่กับเครื่องจักร และต้องฟื้นฟูจากไฟล์สํารองพารามิเตอร์ หลังจากที่เปลี่ยนเสร็จสิ้น.

Q5. อะไรควรตรวจสอบเมื่อประเมิน A06B-0085-B103 ที่ผลิตใหม่?อย่างน้อยต้องยืนยันว่าผู้สร้างใหม่ได้เปลี่ยนหมุน และตรวจสอบและยืนยันการทํางานของเครื่องรหัสและทําการทดสอบการทํางานของเครื่องยนต์ Fanuc ก่อนการจัดส่ง- ขอเอกสารเขียนเกี่ยวกับกระบวนการการสร้างใหม่และผลการทดสอบ โดยเฉพาะสําหรับมอเตอร์ที่กําหนดไว้สําหรับแกนแรงงานสูงหรือแม่นยําที่สําคัญ
