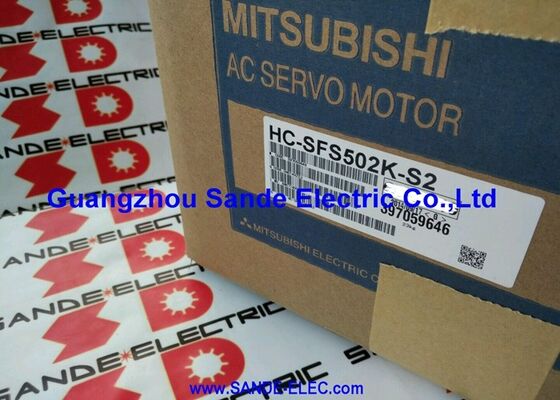

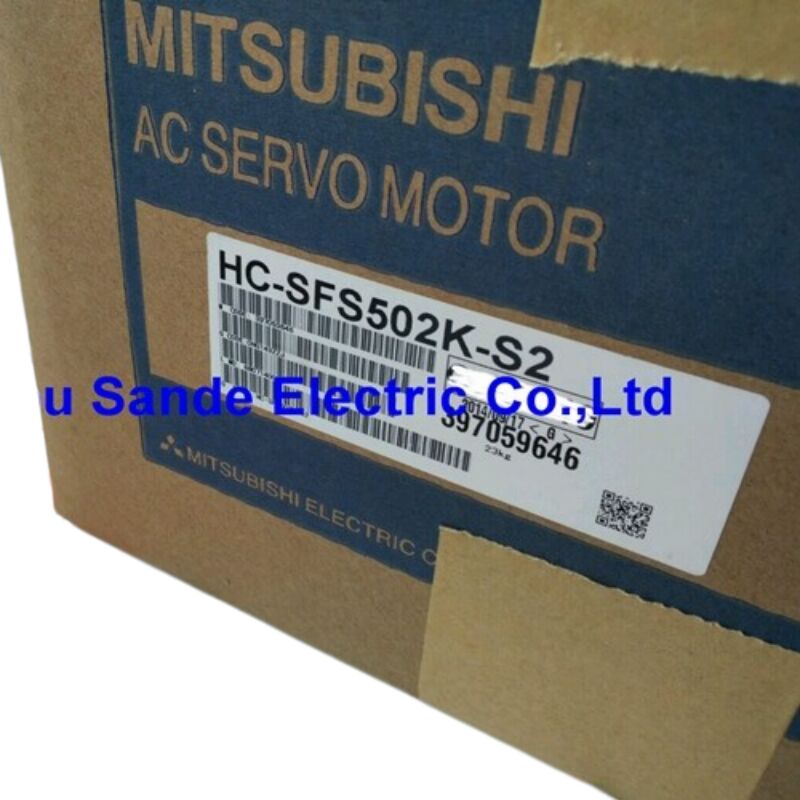

มอเตอร์เซอร์โว AC Mitsubishi HC-SFS502K-S2
มอเตอร์เซอร์โวเพลาแบบมีลิ่มกำลังสูง 5kW สำหรับงานอุตสาหกรรมที่ต้องการกำลังและความแม่นยำสูง
ประสิทธิภาพอันทรงพลังสำหรับงานหนัก
Mitsubishi HC-SFS502K-S2 ถูกออกแบบมาสำหรับงานที่มอเตอร์เซอร์โวทั่วไปมีกำลังไม่เพียงพอ มอเตอร์เซอร์โวแบบหมุนไร้แปรงถ่าน AC ขนาด 5 kW (5,000W) จากซีรีส์ MELSERVO J2S นี้มอบประสิทธิภาพที่ยอดเยี่ยมสำหรับแกนที่มีความเฉื่อยปานกลางและกำลังปานกลางที่ต้องการแรงบิดสูงอย่างต่อเนื่องและการวางตำแหน่งที่แม่นยำ
คุณสมบัติหลัก
- กำลังขับพิกัด 5 kW พร้อมแรงบิดต่อเนื่อง 23.9 Nm
- ความสามารถแรงบิดสูงสุด 71.7 Nm สำหรับงานที่ต้องการสูง
- ความเร็วพิกัดและสูงสุด 2,000 RPM
- ตัวเข้ารหัสแบบสัมบูรณ์ 17 บิต (ความละเอียด 131,072 ppr)
- เพลาส่งออกแบบมีลิ่มสำหรับการส่งกำลังที่ปลอดภัย
- ระดับการป้องกัน IP65 สำหรับการป้องกันฝุ่นและละอองน้ำ
- ซีลน้ำมันในตัวเพื่อการป้องกันที่เพิ่มขึ้น
- คลาส AC 200V, แหล่งจ่ายไฟ 3 เฟส พร้อมกระแสพิกัด 26A
ข้อมูลจำเพาะทางเทคนิค
| พารามิเตอร์ |
ค่า |
| กำลังขับพิกัด |
5,000W (5.0 kW) |
| ความเร็วพิกัด |
2,000 RPM |
| ความเร็วสูงสุด |
2,000 RPM |
| แรงบิดพิกัด |
23.9 Nm |
| แรงบิดสูงสุด |
71.7 Nm |
| กระแสพิกัด |
26 A |
| แรงดันไฟฟ้าแหล่งจ่าย |
คลาส AC 200V, 3 เฟส |
| ประเภทตัวเข้ารหัส |
แบบสัมบูรณ์ในตัว, 17 บิต |
| ความละเอียดตัวเข้ารหัส |
131,072 ppr |
| ประเภทเพลา |
เพลาแบบมีลิ่ม |
| ซีลน้ำมัน |
รวมอยู่ด้วย |
| ขนาดหน้าแปลน |
176 × 176 มม. |
| ระดับการป้องกัน |
IP65 |
| คลาสความเฉื่อย |
ความเฉื่อยปานกลาง / กำลังปานกลาง |
| ซีรีส์มอเตอร์ |
HC-SF / HC-SFS, MELSERVO J2S |
| ไดรฟ์ที่เข้ากันได้ |
ซีรีส์ MR-J2S (แอมพลิฟายเออร์คลาส 500) |
| อุณหภูมิแวดล้อมในการทำงาน |
0 ถึง +40°C |
ข้อได้เปรียบด้านวิศวกรรม
การออกแบบความเฉื่อยปานกลางให้ความสมดุลที่เหมาะสมที่สุดระหว่างการตอบสนองแบบไดนามิกและความสามารถของแรงบิด ตัวเข้ารหัสแบบสัมบูรณ์ 17 บิตช่วยขจัดขั้นตอนการโฮมมิ่งหลังจากการเปิด-ปิดเครื่องเมื่อใช้กับแบตเตอรี่สำรอง ในขณะที่เพลาแบบมีลิ่มช่วยให้มั่นใจได้ถึงการส่งกำลังที่เชื่อถือได้โดยไม่เกิดการลื่นไถลภายใต้โหลดสูง
การใช้งานทั่วไป
- แกนป้อนของศูนย์เครื่องจักร CNC งานหนัก
- โต๊ะหมุนและตัวจัดตำแหน่งขนาดใหญ่
- แกนข้อต่อของหุ่นยนต์อุตสาหกรรมสำหรับแขนรับน้ำหนักมาก
- ระบบควบคุมการพันและการดึง
- แกนป้อนของเครื่องอัดและเครื่องปั๊ม
ความเข้ากันได้ของไดรฟ์
มอเตอร์นี้จับคู่กับแอมพลิฟายเออร์เซอร์โว MR-J2S-500A/B สำหรับการออกแบบระบบใหม่ อุปกรณ์ที่เทียบเท่าในปัจจุบันของ Mitsubishi คือ HG-SR502K จากซีรีส์ J4 ซึ่งมีตัวเข้ารหัสแบบสัมบูรณ์ 22 บิตและการป้องกัน IP67
คำถามที่พบบ่อย
HC-SFS502K-S2 ต้องการแอมพลิฟายเออร์ตัวใด
มอเตอร์นี้ออกแบบมาสำหรับแอมพลิฟายเออร์เซอร์โวซีรีส์ MR-J2S-500 (ประเภท A, B หรือ CP) ตัวเข้ารหัสแบบสัมบูรณ์ 17 บิตสื่อสารผ่านโปรโตคอลอนุกรม J2S การจับคู่กับแอมพลิฟายเออร์ MR-J3 หรือ MR-J4 ต้องใช้อุปกรณ์ต่ออายุหรือการอัปเกรดระบบทั้งหมด
คำต่อท้าย S2 บนมอเตอร์นี้หมายถึงอะไร
S2 หมายถึงรุ่นข้อมูลจำเพาะพิเศษ ซึ่งอาจเกี่ยวข้องกับความแตกต่างในทิศทางของขั้วต่อ ทิศทางทางออกของสายเคเบิล ขนาดเพลา หรือการปรับเปลี่ยนสภาพแวดล้อม ตรวจสอบการกำหนดค่า S2 เฉพาะกับเอกสารชิ้นส่วนเดิม
เหตุใดมอเตอร์นี้จึงมีซีลน้ำมัน
ซีลน้ำมันในตัวช่วยป้องกันชิ้นส่วนภายในมอเตอร์จากละอองน้ำมัน การกระเด็นของสารหล่อเย็น และการซึมของสารหล่อลื่นจากชุดเกียร์หรือส่วนประกอบที่อยู่ติดกัน ให้การป้องกันเพิ่มเติมที่จุดที่เพลาเข้า
HC-SFS502K-S2 เข้ากันได้กับการตรวจจับตำแหน่งแบบสัมบูรณ์หรือไม่
ใช่ ตัวเข้ารหัสแบบสัมบูรณ์ 17 บิตรองรับการตรวจจับตำแหน่งแบบสัมบูรณ์เมื่อแอมพลิฟายเออร์เซอร์โว MR-J2S ติดตั้งชุดแบตเตอรี่สำรอง ทำให้ไม่ต้องทำการโฮมมิ่งศูนย์กลับหลังจากการปิดระบบอย่างถูกต้อง
อะไรคือสิ่งทดแทนที่ทันสมัยสำหรับ HC-SFS502K-S2
อุปกรณ์ที่เทียบเท่าในปัจจุบันของ Mitsubishi คือ HG-SR502K จากซีรีส์ MELSERVO J4 ซึ่งมีกำลังขับ 5 kW ความเร็ว 2,000 RPM แรงบิดพิกัด 23.9 Nm ตัวเข้ารหัสแบบสัมบูรณ์ 22 บิต และการป้องกัน IP67
Mitsubishi HC-SFS502K-S2 ออกแบบมาสำหรับระบบ MELSERVO J2S ตรวจสอบความเข้ากันได้ของแอมพลิฟายเออร์ การกำหนดค่าเพลา และรายละเอียดข้อมูลจำเพาะพิเศษ S2 กับเอกสารเครื่องจักรของคุณก่อนทำการสั่งซื้อ
