รายละเอียดสินค้า:
|
| เงื่อนไข: | ประทับตราโรงงานใหม่ (NFS) | หมายเลขสินค้า: | HC-SF52K |
|---|---|---|---|
| ต้นทาง: | ญี่ปุ่น | ||
| เน้น: | มิตซูบิชิ อินดัสเตรียล เซอร์โวมอเตอร์,มอเตอร์เซอร์โว AC มิตซูบิชิ ยาซาวะ,AC Industrial Servo Motor เครื่องยนต์ |
||

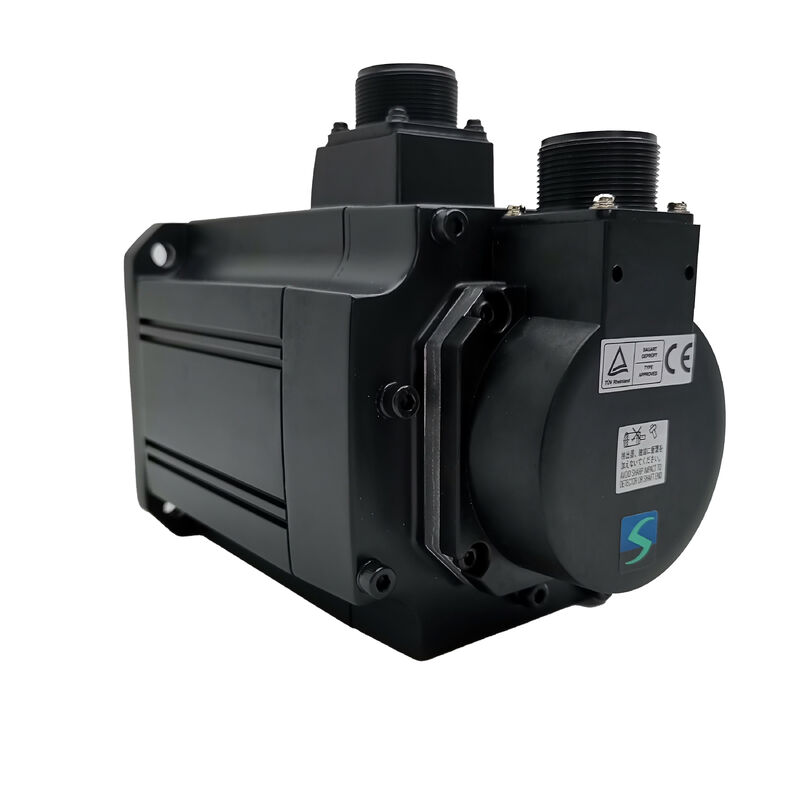

The Mitsubishi HC-SF52K อยู่ในกลุ่มผลิตภัณฑ์ที่ผู้ผลิตเครื่องจักรและวิศวกรซ่อมบำรุงต่างชื่นชอบ — มีขนาดกะทัดรัดพอที่จะติดตั้งในรูปแบบแกนที่ต้องการกำลังเพียงพอที่จะรองรับภาระงานจริง และง่ายพอที่จะรวมเข้ากับระบบ MELSERVO ที่มีอยู่ได้อย่างราบรื่น เป็นส่วนหนึ่งของ HC-SF series ของ Mitsubishi ซึ่งเป็นสายผลิตภัณฑ์ที่ออกแบบมาสำหรับการใช้งานที่มีความเฉื่อยปานกลางและกำลังปานกลาง ซึ่งความเสถียรในช่วงความเร็วมีความสำคัญพอๆ กับประสิทธิภาพสูงสุด
โดยพื้นฐานแล้ว นี่คือ มอเตอร์เซอร์โวไร้แปรงถ่าน AC ขนาด 0.5 kW (500 W) ที่สร้างขึ้นสำหรับการทำงานแบบสามเฟสที่ 126V AC หมุนด้วย ความเร็วพิกัด 2,000 RPM ตัวเข้ารหัสที่ติดตั้งในยูนิตนี้ให้ 16,384 พัลส์ต่อรอบ ทำให้ระบบเซอร์โวมีความละเอียดที่ต้องการสำหรับการวางตำแหน่งที่ราบรื่นและแม่นยำ "K" ในการระบุรุ่นบ่งชี้ว่าเพลาเป็นแบบ ทรงกระบอกมีลิ่ม ขนาด φ14 มม. — การกำหนดค่าที่เหมาะสำหรับการเชื่อมต่อโดยตรงกับบอลสกรู เกียร์บ็อกซ์ และส่วนประกอบขับเคลื่อนใดๆ ที่ต้องการการล็อคทางกลที่แข็งแรง แทนที่จะอาศัยแรงหนีบเพียงอย่างเดียว
| พารามิเตอร์ | ค่า |
|---|---|
| กำลังขับพิกัด | 0.5 kW (500 W) |
| ความเร็วพิกัด | 2,000 RPM |
| แรงบิดพิกัด | 2.39 Nm |
| กระแสพิกัด | 3.2 A |
| แรงดันไฟฟ้าจ่าย | 3 เฟส AC 126 V |
| ความละเอียดตัวเข้ารหัส | 16,384 ppr (14-bit) |
| ประเภทเพลา | ทรงกระบอกมีลิ่ม, φ14 มม. |
| ขนาดหน้าแปลน | 130 × 130 มม. |
| เส้นผ่านศูนย์กลางศูนย์กลาง | φ110 มม. |
| ระดับการป้องกัน | IP65 |
| เบรกแม่เหล็กไฟฟ้า | ไม่รวม |
| ไดรฟ์ที่เข้ากันได้ | รุ่น MR-J2, รุ่น MR-H |
| อุณหภูมิแวดล้อม | 0 ถึง +40°C |
Mitsubishi ได้ออกแบบสายผลิตภัณฑ์ HC-SF ให้มีลักษณะความเฉื่อยปานกลาง — ซึ่งจัดอยู่ในตำแหน่งที่เป็นประโยชน์ระหว่างมอเตอร์ความเฉื่อยต่ำที่คล่องตัวซึ่งใช้ในการใช้งานรอบสูง ระยะชักสั้น และมอเตอร์ความเฉื่อยสูงที่หนักกว่าซึ่งเหมาะสำหรับงานโหลดต่อเนื่องขนาดใหญ่ ความสมดุลนี้ทำให้ HC-SF52K เหมาะสมอย่างยิ่งสำหรับ:
มอเตอร์มี ระดับ IP65 ให้การป้องกันที่มีความหมายต่อการบุกรุกของฝุ่นและเจ็ตน้ำแรงดันต่ำ — มีประโยชน์สำหรับการติดตั้งในตู้เครื่องจักรที่ละอองน้ำยาหล่อเย็นเป็นปัจจัยแวดล้อมปกติมากกว่ากรณีพิเศษ
HC-SF52K ได้รับการออกแบบมาให้จับคู่กับ ไดรฟ์เซอร์โว Mitsubishi MR-J2 และ MR-H series แอมพลิฟายเออร์เหล่านี้จัดการลูปควบคุมตำแหน่ง ความเร็ว และแรงบิด โดยตัวเข้ารหัสของมอเตอร์จะให้สัญญาณป้อนกลับที่ปิดลูป การผสมผสานนี้ได้รับการบันทึกไว้อย่างดี และพารามิเตอร์สำหรับ HC-SF series ได้รับการสนับสนุนโดยธรรมชาติในซอฟต์แวร์กำหนดค่าเซอร์โวของ Mitsubishi
หากคุณกำลังเปลี่ยนมอเตอร์ที่มีอยู่บนเครื่องจักรที่ใช้แอมพลิฟายเออร์ MR-J2 หรือ MR-H อยู่แล้ว HC-SF52K จะเข้ากันได้กับระบบนิเวศนั้นโดยไม่ต้องเปลี่ยนแอมพลิฟายเออร์หรือปรับพารามิเตอร์จำนวนมาก — โดยสมมติว่าการกำหนดค่าเพลาและหน้าแปลนติดตั้งตรงกับการติดตั้งเดิม
สิ่งหนึ่งที่ควรทราบ: HC-SF series เก่ากว่า HC-SFS series ทั้งสองรุ่นมีพิกัดเอาต์พุตและขนาดหน้าแปลนที่คล้ายคลึงกัน แต่ไม่สามารถใช้แทนกันได้โดยไม่ต้องตรวจสอบความเข้ากันได้ของตัวเข้ารหัสและการตั้งค่าพารามิเตอร์ไดรฟ์ อย่าสันนิษฐานว่าสามารถเปลี่ยนได้โดยตรงโดยไม่ต้องตรวจสอบก่อน
เพลาแบบมีลิ่มเป็นรายละเอียดฮาร์ดแวร์ที่กำหนดของรุ่นนี้ ร่องลิ่มที่ตัดเข้าไปในเพลาจะเข้ากับร่องที่สอดคล้องกันในข้อต่อหรือดุมล้อ สร้างการล็อคที่แข็งแรงซึ่งส่งแรงบิดทางกล แทนที่จะอาศัยแรงเสียดทาน ภายใต้ภาระแบบไดนามิกหรือการย้อนกลับ — ซึ่งเป็นเรื่องปกติในการใช้งานแกนป้อนและหุ่นยนต์ — สิ่งนี้จะช่วยขจัดไมโครสลิปที่อาจทำให้ความแม่นยำของตำแหน่งลดลงเมื่อเวลาผ่านไปในข้อต่อที่อาศัยแรงเสียดทานเท่านั้น เส้นผ่านศูนย์กลาง φ14 มม. เป็นขนาดมาตรฐานที่ได้รับการสนับสนุนอย่างดีจากผู้ผลิตข้อต่อ ทำให้ฮาร์ดแวร์ติดตั้งหาได้ง่าย
Q1: HC-SF52K ทำงานร่วมกับเซอร์โวไดรฟ์ใด?
A: มอเตอร์นี้ออกแบบมาเพื่อใช้กับ เซอร์โวแอมพลิฟายเออร์ Mitsubishi MR-J2 และ MR-H series ไม่สามารถใช้งานร่วมกับไดรฟ์ MR-J3 หรือ MR-J4 รุ่นใหม่กว่าได้โดยตรงหากไม่มีอะแดปเตอร์อินเทอร์เฟซ เนื่องจากประเภทสัญญาณตัวเข้ารหัสแตกต่างกันไปในแต่ละรุ่น
Q2: HC-SF52K มีเบรกแม่เหล็กไฟฟ้าในตัวหรือไม่?
A: ไม่ รุ่นนี้ไม่มีเบรก หากแอปพลิเคชันของคุณต้องการการยึดตำแหน่งเมื่อปิดเครื่อง — เช่น แกนแนวตั้ง — คุณจะต้องเลือกรุ่นที่มีเบรก ซึ่งจะมีรหัส "B" ต่อท้ายรุ่น (เช่น HC-SF52BK)
Q3: ความแตกต่างระหว่าง HC-SF52K และ HC-SFS52K คืออะไร?
A: ทั้งสองรุ่นเป็นมอเตอร์ 0.5 kW ที่มีพิกัดแรงบิดใกล้เคียงกัน แต่เป็นรุ่นที่แตกต่างกันในกลุ่ม MELSERVO ซีรีส์ HC-SF จับคู่กับไดรฟ์ MR-J2 / MR-H โดยใช้ตัวเข้ารหัส 14 บิต ซีรีส์ HC-SFS มาจากรุ่น J2S ที่ใหม่กว่าพร้อมตัวเข้ารหัสแบบสัมบูรณ์ 17 บิต (131,072 ppr) มีขนาดหน้าแปลนที่คล้ายคลึงกัน แต่ไม่สามารถใช้งานร่วมกับไดรฟ์ของกันและกันได้โดยไม่ต้องปรับเปลี่ยนพารามิเตอร์
Q4: การป้องกัน IP65 หมายถึงอะไรสำหรับการใช้งานในชีวิตประจำวัน?
A: IP65 หมายความว่ามอเตอร์ได้รับการป้องกันฝุ่นอย่างสมบูรณ์และป้องกันเจ็ตน้ำจากทุกทิศทางด้วยแรงดันต่ำ เหมาะอย่างยิ่งสำหรับการใช้งานภายในตู้เครื่องจักร CNC ที่มีการกระเด็นของน้ำยาหล่อเย็นและละอองเป็นเรื่องปกติ แม้ว่าจะไม่ควรจมน้ำก็ตาม
Q5: มอเตอร์นี้สามารถซ่อมแซมได้หรือไม่หากตัวเข้ารหัสเสียหาย?
A: ได้ การเปลี่ยนตัวเข้ารหัสเป็นหนึ่งในรายการบริการที่พบบ่อยที่สุดสำหรับ HC-SF series ร้านซ่อมเซอร์โวที่มีคุณสมบัติสามารถเปลี่ยนชุดตัวเข้ารหัสและปรับเทียบมอเตอร์ใหม่ได้ สำหรับมอเตอร์ 0.5 kW การซ่อมแซมโดยทั่วไปจะคุ้มค่าเมื่อเทียบกับการเปลี่ยนใหม่ทั้งหมด โดยเฉพาะอย่างยิ่งเมื่อขดลวดและส่วนประกอบทางกลยังอยู่ในสภาพดี
Mitsubishi HC-SF52K เป็นมอเตอร์เซอร์โวรุ่นเก่า โปรดยืนยันความเข้ากันได้ของไดรฟ์ โครงสร้างเพลา และขนาดหน้าแปลนกับข้อมูลจำเพาะเดิมของเครื่องจักรของคุณก่อนทำการสั่งซื้อ
