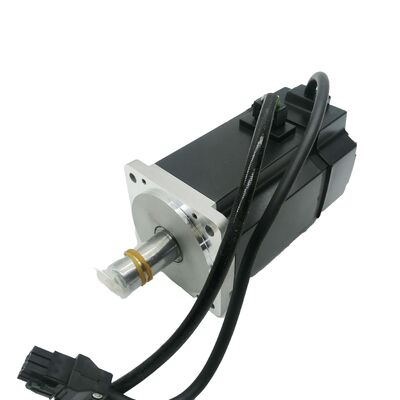

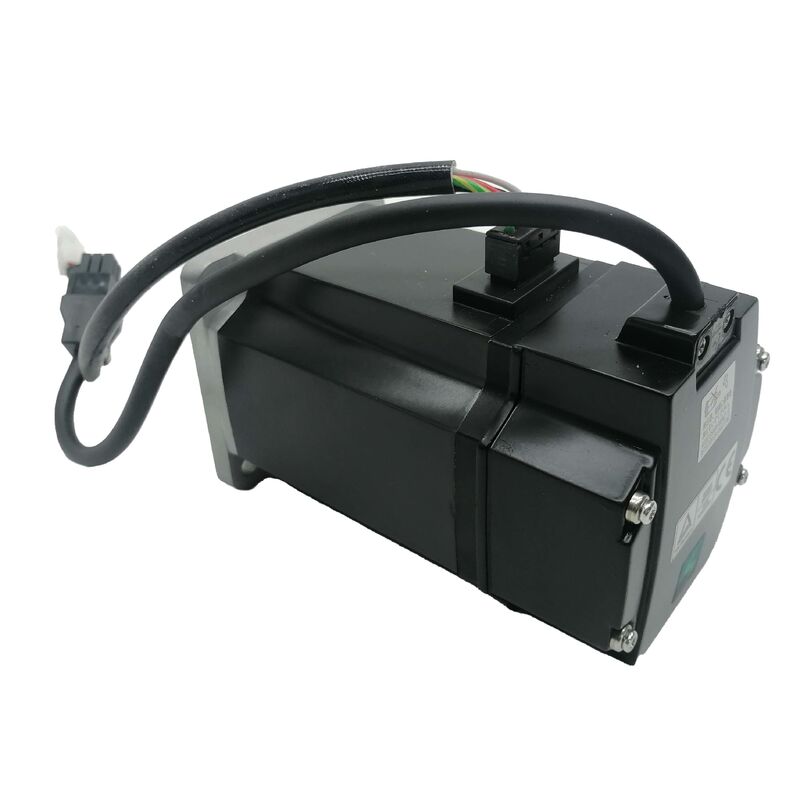

มอเตอร์เซอร์โว AC Mitsubishi HC-MFS23 แรงเฉื่อยต่ำ เฟรมเล็ก
MITSUBISHI ELECTRIC • AC SERVO MOTOR • HC-MFS SERIES • สินค้าใหม่
ภาพรวมผลิตภัณฑ์
Mitsubishi HC-MFS23 เป็นมอเตอร์เซอร์โว AC แบบไร้แปรงถ่าน แรงเฉื่อยต่ำ ขนาด 200W จากซีรีส์ HC-MFS ของ Mitsubishi Electric ออกแบบมาสำหรับการใช้งานระบบอัตโนมัติที่ต้องการความแม่นยำสูง การเร่งความเร็วสูง ความแม่นยำของตำแหน่งที่แม่นยำ และประสิทธิภาพการทำงานต่อเนื่องที่เชื่อถือได้ รายการนี้เป็นสินค้าใหม่เอี่ยมในสภาพโรงงานเดิม
นี่คือสินค้าใหม่จากโรงงานที่ไม่มีชั่วโมงการใช้งาน - ไม่ใช่สินค้าที่ผ่านการซ่อมแซม สินค้าที่นำกลับมาปรับปรุง หรือสินค้าที่ผลิตใหม่
ข้อมูลจำเพาะทางเทคนิค
| พารามิเตอร์ |
ค่า |
| หมายเลขรุ่น |
HC-MFS23 |
| สภาพ |
ใหม่ |
| กำลังขับที่กำหนด |
200W |
| ประเภทมอเตอร์ |
เซอร์โว AC แบบไร้แปรงถ่าน |
| ซีรีส์ |
HC-MFS (แรงเฉื่อยต่ำ, เฟรมเล็ก) |
| ระดับแรงเฉื่อย |
ต่ำ |
| ระบบป้อนกลับ |
ตัวเข้ารหัสแบบเพิ่มค่า (Incremental Encoder) |
| ความเข้ากันได้ของไดรฟ์ |
ซีรีส์ MR-J2S (MELSERVO) |
| วิธีการระบายความร้อน |
ระบายความร้อนด้วยตัวเอง (การพาความร้อนตามธรรมชาติ) |
| ประเภทการติดตั้ง |
การติดตั้งหน้าแปลน |
| จุดเน้นการใช้งาน |
ระบบอัตโนมัติความเร็วสูงที่ต้องการความแม่นยำ |
ลักษณะประสิทธิภาพหลัก
- โรเตอร์แรงเฉื่อยต่ำเพื่อการตอบสนองแบบไดนามิกที่รวดเร็ว - ช่วยให้เร่ง/ลดความเร็วได้รวดเร็วและติดตามตำแหน่งได้อย่างแม่นยำ
- ตัวเข้ารหัสแบบเพิ่มค่าเพื่อการป้อนกลับตำแหน่งที่เชื่อถือได้ - ให้ข้อมูลความละเอียดสูงสำหรับการควบคุมเซอร์โวที่แม่นยำ
- เฟรมกะทัดรัดสำหรับการติดตั้งในพื้นที่จำกัด - เหมาะสำหรับระบบหลายแกนที่มีพื้นที่โครงสร้างจำกัด
การรวมเข้ากับแพลตฟอร์ม MELSERVO
HC-MFS23 ได้รับการออกแบบมาเพื่อการทำงานร่วมกับแอมพลิฟายเออร์เซอร์โวซีรีส์ MR-J2S ของ Mitsubishi ได้อย่างราบรื่น โดยมีความสามารถในการปรับแต่งอัตโนมัติ การจัดการพารามิเตอร์ผ่านซอฟต์แวร์ MR Configurator และข้อกำหนดสายเคเบิลตัวเข้ารหัสเฉพาะเพื่อประสิทธิภาพสูงสุด
การใช้งานทั่วไป
- แกนหมุนและแกนเชิงเส้นของหน่วยหยิบและวาง
- การกำหนดตำแหน่งแกน X และ Y ของหุ่นยนต์คาร์ทีเซียนขนาดเล็ก
- อุปกรณ์จ่ายสารและอุปกรณ์จ่ายของเหลวที่ต้องการความแม่นยำ
- แกนลงทะเบียนของเครื่องติดฉลากและเครื่องพิมพ์และติดฉลาก
- เครื่องมือที่ขับเคลื่อนด้วยเซอร์โวของสถานีประกอบอิเล็กทรอนิกส์
- แกนกำหนดตำแหน่งและจัดตำแหน่งสายพานลำเลียงขนาดเล็ก
- การจัดตำแหน่งเวทีการมองเห็นและการตรวจสอบ
- แกนกำหนดตำแหน่งและตัดของเครื่องบรรจุภัณฑ์ขนาดเล็ก
- การจัดการส่วนประกอบเซมิคอนดักเตอร์และการจัดตำแหน่งถาด
- แกนเคลื่อนที่ของอุปกรณ์พันและขึ้นรูปขดลวด
แนวทางการติดตั้งและเปลี่ยน
- จับคู่หมายเลขชิ้นส่วนทั้งหมด - รวมถึงรหัสส่วนท้ายและรหัสตัวเลือกสำหรับข้อกำหนดที่สมบูรณ์
- สำรองพารามิเตอร์แอมพลิฟายเออร์ ก่อนถอดมอเตอร์ที่ชำรุดออกโดยใช้ MR Configurator
- ตรวจสอบสายเคเบิลตัวเข้ารหัส ระหว่างการเปลี่ยนตามแผนเพื่อป้องกันปัญหาในอนาคต
- เรียกใช้การตรวจสอบด้วยตนเอง ก่อนการทำงานอัตโนมัติเพื่อยืนยันการติดตั้งที่ถูกต้อง
คำถามที่พบบ่อย
มอเตอร์เซอร์โว Mitsubishi HC-MFS23 เข้ากันได้กับแอมพลิฟายเออร์เซอร์โวตัวใด?
HC-MFS23 ออกแบบมาเพื่อใช้กับแอมพลิฟายเออร์เซอร์โวซีรีส์ MR-J2S ของ Mitsubishi ภายในแพลตฟอร์ม MELSERVO อินเทอร์เฟซตัวเข้ารหัสและข้อกำหนดขั้วต่อเข้ากันได้กับตระกูลแอมพลิฟายเออร์ MR-J2S
ประโยชน์ที่ได้รับจากการซื้อ HC-MFS23 ใหม่เทียบกับหน่วยที่ผลิตใหม่คืออะไร?
หน่วยใหม่มีตลับลูกปืน ตัวเข้ารหัส และขดลวดเดิมจากโรงงาน โดยไม่มีชั่วโมงการใช้งานสะสมหรือการสึกหรอ สำหรับแกนการผลิตที่ความล้มเหลวครั้งที่สองจะทำให้เกิดการหยุดทำงานอย่างมีนัยสำคัญ สภาพใหม่จะช่วยขจัดความไม่แน่นอนของประวัติการบริการ
HC-MFS23 เข้ากันได้กับแอมพลิฟายเออร์เซอร์โว Mitsubishi รุ่นใหม่กว่า เช่น ซีรีส์ MR-J4 หรือ MR-JE หรือไม่?
HC-MFS23 ใช้ส่วนต่อประสานตัวเข้ารหัสที่เข้ากันได้กับแอมพลิฟายเออร์รุ่น MR-J2S ความเข้ากันได้กับแอมพลิฟายเออร์ MR-J4 หรือ MR-JE ขึ้นอยู่กับตัวเลือกการแปลงหรืออินเทอร์เฟซตัวเข้ารหัสที่มีอยู่ ปรึกษาเอกสารความเข้ากันได้ของ Mitsubishi Electric สำหรับการกำหนดค่าข้ามรุ่น
จำเป็นต้องกำหนดค่าแอมพลิฟายเออร์ MR-J2S ใหม่หลังจากติดตั้ง HC-MFS23 ทดแทนหรือไม่?
พารามิเตอร์เฉพาะแกนที่เก็บไว้ในแอมพลิฟายเออร์ MR-J2S จะต้องถูกกู้คืนจากการสำรองข้อมูลพารามิเตอร์ที่ถ่ายไว้ก่อนถอดมอเตอร์ออก หลังจากกู้คืนพารามิเตอร์แล้ว ขอแนะนำให้เรียกใช้ขั้นตอนการปรับแต่งอัตโนมัติของแอมพลิฟายเออร์พร้อมกับโหลดเครื่องจักรที่ติดตั้งอยู่
ควรตรวจสอบอะไรบ้างก่อนนำเครื่องจักรกลับมาผลิตหลังจากการเปลี่ยนมอเตอร์?
กู้คืนพารามิเตอร์แอมพลิฟายเออร์จากการสำรองข้อมูลปัจจุบัน จากนั้นค่อยๆ ขยับแกนด้วยตนเองตลอดช่วงการเดินทางเต็มรูปแบบด้วยความเร็วต่ำ ยืนยันทิศทางการเคลื่อนที่ที่ถูกต้อง ความเร็วที่ราบรื่น การไม่มีสัญญาณเตือนตัวเข้ารหัส และตรวจสอบพฤติกรรมขีดจำกัดการเดินทางของซอฟต์แวร์ก่อนเปิดใช้งานการทำงานรอบอัตโนมัติ
