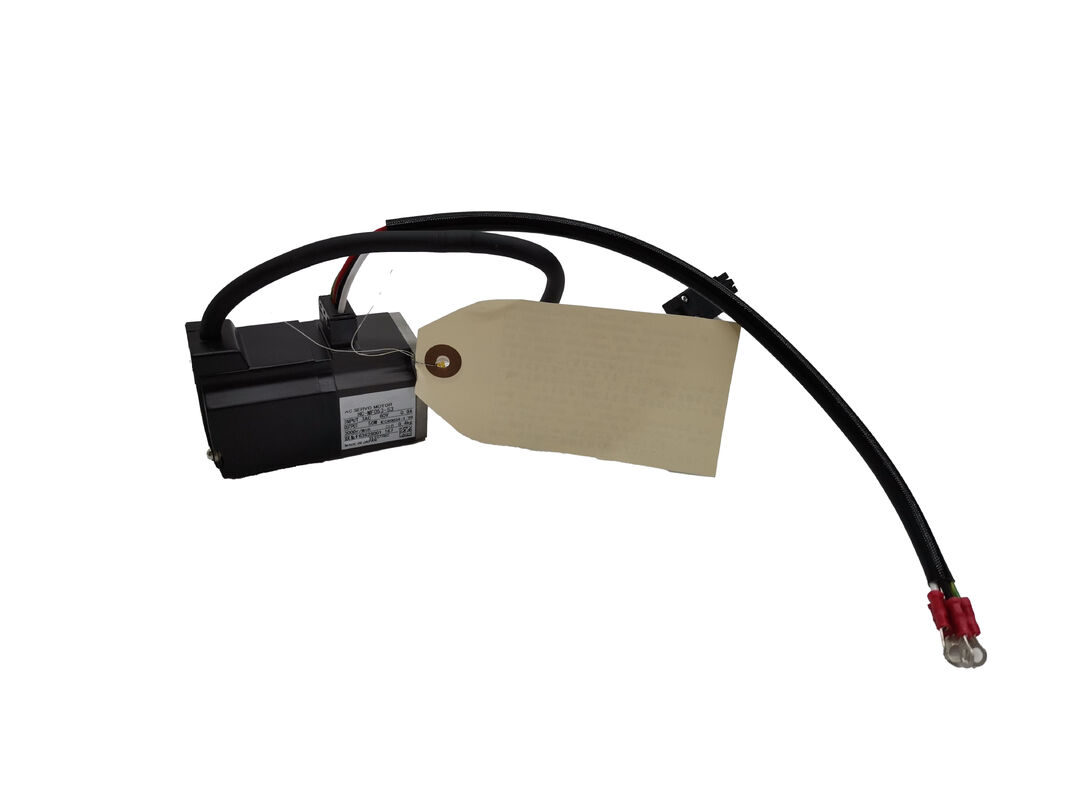

มิตซุบิชิ HC-MF73-S15 AC Servo Motor

เมื่อ ทอร์ค ที่ เสมอ และ เรียบร้อย เป็น สิ่ง สําคัญ

มีหมวดหมู่ของ servo มอเตอร์ที่ไม่ได้ไล่ล่าหัวข้อใบรายละเอียด ✅ ไม่มีความละเอียด encoder อากาศไม่มีจํานวนความอ่อนแอที่ต่ํามาก แต่ได้รับชื่อเสียงของมันโดยการทํางานอย่างน่าเชื่อถือปีต่อปีในบางสิ่งแวดล้อม CNC ที่ต้องการมากที่สุดในอุตสาหกรรม.มิตซูบิชิ HC-MF73-S15อยู่ในหมวดหมู่นั้น

ส่วนหนึ่งของ มิตซูบิชิซีรี่ย์ HC-MFหน่วยการออกแบบขนาดเล็ก750W (0.75 kW)ของผลิตอันดับที่3,000 รอบต่อนาทีใน a3 ขั้น AC 117Vจําหน่าย การวาดภาพ5.2 Aภายใต้สภาพการตั้งค่าφ19 มิลลิเมตรแกนตรงที่มีช่องคีย์, ให้การล็อคทางกลบวกที่ต้องการการใช้งานหมุนกลับ ไม่มีเบรคไฟฟ้าในตัวเลือกนี้การเชื่อมต่อพลังงานและโคเดอร์ถูกนําออกมาผ่านพล็อกด้านหน้า, การวางแผนที่เชิงปฏิบัติการสําหรับกล่องเครื่อง CNC ที่เส้นเคเบิลด้านหลังจํากัด

เครื่องยนต์มีโครงสร้างปิดด้วยการปรับปรุงความเย็นด้วยอากาศ

รายละเอียดเทคนิค

ซีรี่ย์ HC-MF ในบริบท

เส้น HC-MF เป็นต้นไปของรุ่น HC-MFS. เมื่อ HC-MFS ใช้เครื่องรหัสสมบูรณ์แบบ 17 บิตในการสื่อสารผ่านการเชื่อมต่อลําดับดิจิตอล, HC-MF ใช้เครื่อง Encoder อานาล็อก OBAหน่วยรหัสไซน์ / โคไซน์ที่เป็นมาตรฐานบนเครื่องขยายเสียง MR-J2มอเตอร์ขับเคลื่อน MR-J2มันจะไม่เชื่อมต่อโดยตรงกับเครื่องเสริมเสียง MR-J2S, MR-J3, หรือ MR-J4 โดยไม่ต้องประเมินความเข้ากัน เพราะทุกรุ่นเปลี่ยนโปรโตคอลการสื่อสาร

สําหรับช่างบํารุงรักษาเครื่องจักรที่ควบคุมด้วย MR-J2การทํางาน, ความแตกต่างนี้คือสิ่งที่ทําให้ HC-MF73-S15 เป็นชิ้นส่วนสํารองที่เหมาะสม

มีมิติคล้ายกันในบางด้าน, ใช้ชนิดโคเดอร์ที่แตกต่างกันและถูกจับคู่กับ DRIVES MR-J2S

รายการคุณลักษณะความอ่อนแอกลางของซีรีส์ HC-MF ทําให้มันดีสําหรับการใช้งานแกนอาหารเครื่องมือ CNC: อดทนในสภาพภาระภาระที่แตกต่างกันมากกว่ามอเตอร์อเนอร์เซียต่ํา และตอบสนองมากกว่าการออกแบบอเนอร์เซียสูงเมื่ออัตราเร่งมีความสําคัญการเคลื่อนไหวแกนที่มีภาระที่เปลี่ยนแปลงที่เกิดขึ้นในการบด, การเจาะและการหมุนการดําเนินงานโดยไม่ต้องมีปัญหาการล่ากําไรที่มอเตอร์ขนาดเล็กมักแสดงออก

ข้อตกลงการจัดตั้งและการติดตั้งของ shaft

คีย์เวย์ในแกน φ19 มิลลิเมตรเป็นความจําเป็นเชิงปฏิบัติสําหรับแกนใด ๆ ที่การสับเปลี่ยนทอร์คบ่อย ๆ หรือที่ภาระแกนอาจทําให้การเชื่อมแกนเรียบลื่นตามเวลาการเชื่อมโยงด้วยกุญแจ ส่งทอมป์ผ่านการติดต่อทางกล, ไม่มีการขัดแย้ง และ 750W กับ 3,000 RPM มีให้ใช้งาน คอปปิ้งขัดแย้งเท่านั้น นําเข้าโหมดความล้มเหลวที่ไม่จําเป็น

เมื่อติดตั้ง มอเตอร์ HC-MF ชนิด 750W ควรติดตั้งบน300 × 300 × 12 มิลลิเมตร(หรือปริมาณความร้อนที่เท่าเทียมกัน) เพื่อให้แน่ใจว่าการระบายความร้อนที่เหมาะสมภายใต้การทํางานอย่างต่อเนื่อง This is a motor that relies on conductive heat transfer to its mount as part of its thermal management — installation on a thermally isolated or undersized mounting plate will reduce the motor's continuous duty rating.

การจัดวางเครื่องเชื่อมด้านหน้าที่ใช้กันใน HC-MFทําให้การผูกเคเบิลสามารถคาดเดาได้ และหลีกเลี่ยงความจําเป็นในการนําเคเบิลไปรอบด้านหลังของมอเตอร์ รายละเอียดที่สําคัญในชุดแกนที่บรรจุแน่น.

เหมาะสําหรับใช้งาน

HC-MF73-S15 มักพบในศูนย์แปรรูป CNC เครื่องหมุนและเครื่องบดจากช่วงปลายปี 1990 และช่วงต้นปี 2000 ที่ถูกตั้งตั้งด้วยระบบ servo MR-J2อุปกรณ์ประกอบอัตโนมัติ ระยะการตั้งตําแหน่ง X-Yและเครื่องจักรบรรจุจากรุ่นเดียวกัน

สําหรับเครื่องจักรเหล่านี้ที่ยังอยู่ในการใช้งานผลิต HC-MF73-S15 เป็นเครื่องสํารองที่น่าเชื่อถือและคล้ายกันที่หลีกเลี่ยงงานการบูรณาการระบบที่ต้องการการแลกเปลี่ยนระหว่างรุ่น

คํา ถาม ที่ ถาม บ่อย

Q1: การขับเคลื่อน servo อะไรที่จําเป็นสําหรับ HC-MF73-S15?

A: มอเตอร์นี้ถูกออกแบบมาเพื่อซีรี่ย์ Mitsubishi MR-J2เครื่องเสริมเสียง servo เครื่อง Encoder OBA อานาล็อกที่ติดตั้งในมอเตอร์ซีรีส์ HC-MF สื่อสารกับเครื่องขับ MR-J2 โดยเฉพาะหรือเครื่องเสริมเสียง MR-J4 โดยไม่มีการแปลงหรือการตั้งค่าเครื่องขับแทน.

Q2: การกําหนด S15 หมายถึงอะไร และมอเตอร์นี้มีพร้อมกับเบรคไหม?

ตอบ: ยกท้าย S15 แสดงให้เห็นถึงแกนและการติดตั้ง │ โดยเฉพาะอย่างยิ่งแกนตรงแบบมาตรฐานที่มีทางลากและไม่มีเบรกไฟฟ้าแม่เหล็กรุ่นที่มีเครื่องยนต์เบรคของมอเตอร์เบสเดียวกันมีอยู่ภายใต้การตั้งชื่อ HC-MF73B, ซึ่งเพิ่มเบรคหยุดทํางานสําหรับแกนตั้งหรือการใช้งานในการรักษาตําแหน่ง

Q3: ความแตกต่างระหว่าง HC-MF73 และ HC-MFS73 คืออะไร?

ตอบ: ทั้งคู่เป็น 750W, 3,000 RPM มอเตอร์จากครอบครัว Mitsubishi HC อินเนอร์เซียกลาง แต่พวกเขาเป็นส่วนหนึ่งของรุ่นขับเคลื่อนที่แตกต่างกัน HC-MF73 ใช้ OBA อานาล็อกโคเดอร์และคู่กับMR-J2HC-MFS73 ใช้เครื่องโคเดอร์สมบูรณ์แบบ 17 บิต และคู่กับMR-J2Sไม ได เปล ยนเปล ยนเปล ยนเปล ยนเปล ยนเปล ยนเปล ยนเปล ยนเปล ยนเปล ยนเปล ยนเปล ยนเปล ยนเปล ยนเปล ยนเปล ยนเปล ยนเปล ยนเปล ยนเปล ยนเปล ยนเปล ยนเปล ยน

Q4: รูปแบบความล้มเหลวที่พบบ่อยที่สุดใน HC-MF73-S15 คืออะไร?

A: เครื่อง Encoder อานาล็อก OBA เป็นชิ้นส่วนการบริการที่บ่อยที่สุด ภาวะเสื่อมของสัญญาณแสดงออกเป็นการอ่านความเร็วที่ผิดปกติหรือความผิดพลาดในการตั้งตําแหน่ง ก่อนความล้มเหลวสมบูรณ์การสกัดส้นคือประเด็นที่พบกันทั่วไปอีกประเด็นหนึ่งในการใช้งานในวงจรระดับสูงทั้งคู่สามารถซ่อมแซมโดยร้านรับรองเครื่องยนต์ servo ที่มีประสบการณ์เนื่องจากพัดลมที่ล้มเหลวสามารถทําให้เกิดความอ้วนร้อนในช่วงรอบเวลาทํางานที่ยั่งยืน.

Q5: HC-MF73-S15 สามารถใช้เป็นตัวแทนที่หลุดลงสําหรับ HC-MF 750W ตัวอื่น ๆ ได้หรือไม่?

ตอบ: ทางกลไกหลายตัว HC-MF 750W มีมาตรฐาน flange และขนาด shaft เดียวกัน ทําให้การติดตั้งทางกายภาพเรียบง่ายตรวจสอบเสมอว่าประเภท Encoder และการตั้งค่า Connector ตรงกัน ก่อนที่จะสมมุติว่ามีการแลกเปลี่ยนโดยตรง.บางรุ่นมีทิศทางช่องออกสายเคเบิลที่แตกต่างกันหรือประเภทสัญญาณโคเดอร์ที่สามารถส่งผลกระทบต่อความสอดคล้องกับสายไฟและไดรฟ์ที่มีอยู่

มิตซูบิชิ HC-MF73-S15 เป็นเครื่องยนต์เซอร์โวเกรด ตรวจสอบความสอดคล้องของไดรฟ์ ประเภทโคเดอร์ และความต้องการการติดตั้งกับเอกสารเครื่องมือที่มีอยู่ของคุณก่อนสั่งซื้อ
