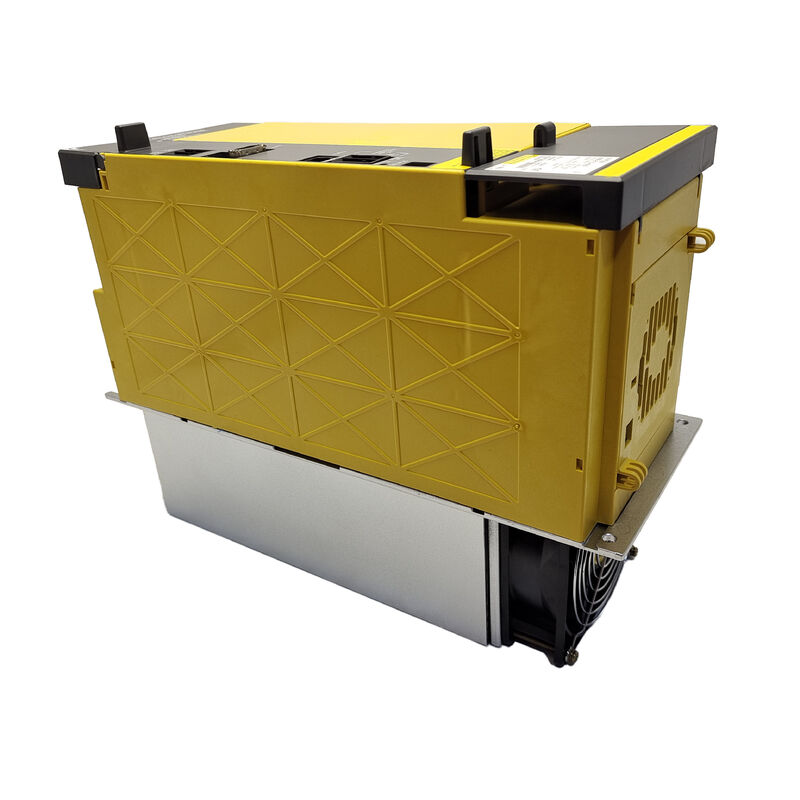

FANUC A06B-6110-H030 โมดูลแหล่งจ่ายไฟซีรีส์ Alpha i รุ่น PSM-30i
A06B-6110-H030 — ซึ่งได้รับการกำหนดให้เป็น PSM-30i ในระบบขับเคลื่อนซีรีส์ Alpha i ของ FANUC — เป็นโมดูลแหล่งจ่ายไฟขนาด 30 kW สำหรับการติดตั้งระดับ 200V มันแปลงไฟ AC สามเฟสจากแหล่งจ่ายหลักให้เป็นแรงดันไฟฟ้า DC bus ที่ควบคุมแล้ว ซึ่งจ่ายไฟให้กับเซอร์โวแอมพลิฟายเออร์และสปินเดิลแอมพลิฟายเออร์ทุกตัวในซีรีส์ αi โดยมีความสามารถในการสร้างพลังงานกลับคืน (power regeneration) ในตัว
บทบาทในสถาปัตยกรรมระบบขับเคลื่อนซีรีส์ αi
ระบบขับเคลื่อนซีรีส์ Alpha i ของ FANUC ใช้สถาปัตยกรรมแบบโมดูลาร์ ซึ่งเซอร์โวและสปินเดิลแอมพลิฟายเออร์จะดึงพลังงานจาก DC bus แรงดันสูงที่ใช้ร่วมกัน ซึ่งจัดหาโดยโมดูลแหล่งจ่ายไฟเฉพาะ PSM-30i ทำหน้าที่เป็นแหล่งกำเนิด DC bus นี้สำหรับระบบระดับ 200V โดยจ่ายไฟให้กับแอมพลิฟายเออร์ทั้งหมดสำหรับเครื่องจักร CNC ความล้มเหลวของ PSM จะทำให้แกนเคลื่อนที่ทั้งหมดหยุดทำงาน ทำให้โมดูลนี้เป็นส่วนประกอบที่สำคัญสำหรับการบำรุงรักษา
ข้อมูลจำเพาะทางเทคนิค
| พารามิเตอร์ | ค่า |
|---|
| หมายเลขชิ้นส่วน | A06B-6110-H030 |
| การกำหนดรุ่น | PSM-30i / αiPS-30 |
| ซีรีส์ | FANUC Alpha i (αi) — ซีรีส์ 6110 |
| ประเภทโมดูล | โมดูลแหล่งจ่ายไฟ AC/DC พร้อมการสร้างพลังงานกลับคืน |
| แรงดันไฟฟ้าอินพุต | 200-240 V AC, 3 เฟส, 50/60 Hz |
| แรงดันไฟฟ้าเอาต์พุต (DC Bus) | 283-339 V DC |
| กำลังขับที่กำหนด | 30 kW |
| วิธีการสร้างพลังงานกลับคืน | การสร้างพลังงานกลับคืน (ส่งพลังงานกลับไปยังสาย AC) |
| น้ำหนัก | ประมาณ 17.99 ปอนด์ (8.2 กก.) |
| รุ่น | ซีรีส์ 6110 รุ่นแรก |
| ชิ้นส่วนทดแทน | A06B-6140-H030 |
| ผู้ผลิต | FANUC Corporation, Japan |
ประโยชน์ของการสร้างพลังงานกลับคืน
แตกต่างจากระบบรุ่นเก่าที่ใช้ตัวต้านทานเบรกเพื่อกระจายพลังงานเป็นความร้อน PSM-30i ใช้เทคโนโลยีการสร้างพลังงานกลับคืนจากแหล่งจ่ายไฟเพื่อส่งพลังงานจากการหน่วงความเร็วของมอเตอร์กลับไปยังสายไฟ AC วิธีการนี้ช่วยลดการใช้พลังงานได้อย่างมาก ขจัดชุดตัวต้านทานที่เป็นจุดที่อาจเกิดความล้มเหลว และลดภาระความร้อนออกจากงบประมาณความร้อนของตู้
รหัสแจ้งเตือนและวินิจฉัย
A06B-6110-H030 มีระบบวินิจฉัยตัวเองในตัวที่รายงานข้อผิดพลาดผ่านรหัสแจ้งเตือน LED:
| แจ้งเตือน | เงื่อนไข |
|---|
| AL-1 | กระแสเกินในโมดูลแหล่งจ่ายไฟหลัก |
| AL-2 | พัดลมระบายความร้อนหยุดทำงาน (ภายใน) |
| AL-3 | แผงระบายความร้อนวงจรหลักอุณหภูมิสูงเกินไป |
| AL-4 | แรงดันไฟฟ้า DC bus ลดลง |
| AL-5 | ตัวเก็บประจุหลักไม่สามารถชาร์จได้ภายในเวลาที่กำหนด |
| AL-6 | แหล่งจ่ายไฟอินพุตผิดปกติ |
| AL-7 | แรงดันไฟฟ้า DC bus สูงผิดปกติ |
| AL-A | พัดลมระบายความร้อนภายนอก (พัดลมระบายความร้อน) หยุดทำงาน |
| AL-E | แหล่งจ่ายไฟอินพุตผิดปกติ — เฟสขาด |
AL-4 และ AL-5 เป็นความล้มเหลวที่พบบ่อยในสนาม ซึ่งมักเกี่ยวข้องกับการเสื่อมสภาพของตัวเก็บประจุหลังจากใช้งานมาหลายปี AL-2 และ AL-A บ่งชี้ถึงความล้มเหลวของพัดลมระบายความร้อน ซึ่งเป็นรายการบำรุงรักษาตามปกติ
ระบบ CNC ที่เข้ากันได้
A06B-6110-H030 ถูกกำหนดให้ใช้กับระบบขับเคลื่อนซีรีส์ αi ระดับ 200V ในแพลตฟอร์ม CNC หลักของ FANUC:
- FANUC 0i Series (0i-B, 0i-C, 0i-D) — ใช้กันอย่างแพร่หลายในเครื่องกัดแนวตั้ง เครื่องกลึง และเครื่องตัดลวด EDM
- FANUC 16i / 18i Series — CNC ฟังก์ชันสูงสำหรับเครื่องกัดหลายแกนและเครื่องกลึง-มิลลิ่ง
- FANUC 21i Series — CNC ระดับกลางที่พบได้ทั่วไปในเครื่องมือเครื่องจักรในเอเชียและยุโรป
- FANUC 30i / 31i / 32i Series — แพลตฟอร์มที่มีความสามารถสูงสุดสำหรับการกัดความเร็วสูงและอุปกรณ์การบินและอวกาศที่มีความแม่นยำสูง
กำลังไฟ 30 kW เหมาะสำหรับเครื่องจักรที่การใช้รุ่น PSM-37i หรือ PSM-55i ที่ใหญ่กว่าไม่จำเป็น
การเปรียบเทียบรุ่น
A06B-6110-H030 เป็นของโมดูลแหล่งจ่ายไฟ FANUC Alpha i ซีรีส์ 6110 รุ่นแรก รุ่นทดแทนโดยตรงคือ A06B-6140-H030, ซึ่งมี PCB ที่อัปเดตและแผงสายไฟที่ปรับเปลี่ยน แต่ยังคงขนาดทางกลและอินเทอร์เฟซทางไฟฟ้าเหมือนเดิม ซีรีส์ 6140 ทำหน้าที่เป็นชิ้นส่วนทดแทนแบบฟอร์ม-ฟิต-ฟังก์ชันสำหรับซีรีส์ 6110 ในการติดตั้งส่วนใหญ่
กลยุทธ์การบำรุงรักษาและอะไหล่
PSM เป็นหนึ่งในอะไหล่ที่มีความสำคัญสูงสุดสำหรับโรงงานที่ใช้เครื่องจักร FANUC ซีรีส์ αi เนื่องจาก:
- ความล้มเหลวของ PSM จะทำให้การเคลื่อนที่ของเครื่องจักรทั้งหมดหยุดทำงานพร้อมกันโดยไม่มีโหมดการทำงานที่ลดลง
- เครื่องกัดและเครื่องกลึงที่มี PSM เสียหายจะไม่สามารถผลิตชิ้นส่วนได้จนกว่าจะได้รับการเปลี่ยน
- กำลังไฟ 30 kW เหมาะสำหรับเครื่องกัดแนวตั้ง 3-5 แกนมาตรฐานส่วนใหญ่และเครื่องกลึง CNC
การมีโมดูลสำรองที่ผ่านการตรวจสอบแล้วจะช่วยลดเวลาการผลิตที่หยุดชะงักในช่วงที่เกิดความล้มเหลวที่สำคัญ
คำถามที่พบบ่อย
ความแตกต่างระหว่าง A06B-6110-H030 และ A06B-6140-H030 คืออะไร?
ทั้งสองเป็นโมดูลแหล่งจ่ายไฟ FANUC PSM-30i ที่มีกำลังไฟ 30 kW สำหรับระบบซีรีส์ αi ระดับ 200V A06B-6110-H030 เป็นรุ่นแรก (ซีรีส์ 6110); A06B-6140-H030 เป็นรุ่นทดแทนรุ่นที่สองพร้อมการแก้ไข PCB ที่อัปเดต ทั้งสองมีขนาดการติดตั้ง การเชื่อมต่อทางไฟฟ้า และข้อมูลจำเพาะการทำงานเหมือนกัน
การควบคุม CNC และประเภทเครื่องจักร FANUC ใดที่ใช้ A06B-6110-H030?
PSM-30i ใช้ในระบบขับเคลื่อน FANUC ซีรีส์ αi ระดับ 200V ที่จับคู่กับการควบคุม CNC ของ FANUC 0i, 16i, 18i, 21i, 30i, 31i หรือ 32i การใช้งานทั่วไป ได้แก่ เครื่องกัดแนวตั้งและแนวนอน เครื่องกลึง CNC และเครื่องจักร 5 แกนที่กำลังไฟรวมของเซอร์โวและสปินเดิลมอเตอร์อยู่ในขีดความสามารถ 30 kW
PSM-30i ทำหน้าที่อะไรภายในตู้ขับเคลื่อน?
PSM แปลงไฟ AC สามเฟส 200-240V จากแหล่งจ่ายหลักให้เป็นแรงดันไฟฟ้า DC bus ที่ควบคุมแล้ว (283-339V DC) ซึ่งจ่ายไฟให้กับมอเตอร์สำหรับเซอร์โวแอมพลิฟายเออร์โมดูลและสปินเดิลแอมพลิฟายเออร์โมดูลทั้งหมดในซีรีส์ αi นอกจากนี้ยังให้ไฟควบคุม 24V DC แก่แอมพลิฟายเออร์โมดูล หากไม่มี PSM ที่ทำงาน แกนเคลื่อนที่ใดๆ ก็ไม่สามารถทำงานได้
เหตุใดจึงเกิด AL-4 หรือ AL-5 บน PSM-30i ของฉัน และควรตรวจสอบอะไรก่อน?
AL-4 (แรงดันไฟฟ้า DC ลดลง) และ AL-5 (ตัวเก็บประจุหลักไม่สามารถชาร์จได้) มักเกิดจากการเสื่อมสภาพของตัวเก็บประจุในส่วน DC bus ของหน่วย PSM ที่เก่า การตรวจสอบแรงดันไฟฟ้าอินพุตสามเฟสสำหรับแรงดันไฟฟ้าที่ถูกต้อง เฟสที่สมดุล และไม่มีเฟสขาด (AL-E) ก่อน หากยืนยันว่าแหล่งจ่ายไฟอินพุตถูกต้อง โมดูลน่าจะต้องได้รับการซ่อมแซมระดับส่วนประกอบหรือเปลี่ยนใหม่
สามารถซ่อมแซม A06B-6110-H030 ได้หรือไม่ และหน่วยที่ได้รับการปรับปรุงเป็นทางเลือกที่ใช้งานได้หรือไม่?
ใช่ ร้านซ่อมไดรฟ์ FANUC เฉพาะทางจะสร้างหน่วย PSM-30i ใหม่ในระดับส่วนประกอบ โดยเปลี่ยนตัวเก็บประจุ พัดลม และชิ้นส่วนอื่นๆ ที่มีอายุการใช้งานจำกัด หน่วยที่ได้รับการปรับปรุงซึ่งทดสอบบนระบบ FANUC ที่ใช้งานจริง จะเป็นทางเลือกที่คุ้มค่าแทนโมดูลใหม่ โดยเฉพาะอย่างยิ่งสำหรับชิ้นส่วนซีรีส์ 6110 รุ่นเก่าที่ไม่ได้ผลิตแล้ว ตรวจสอบให้แน่ใจว่าผู้ปรับปรุงทดสอบบนฮาร์ดแวร์ FANUC จริง แทนที่จะเป็นเพียงแหล่งจ่ายไฟบนโต๊ะทำงาน
