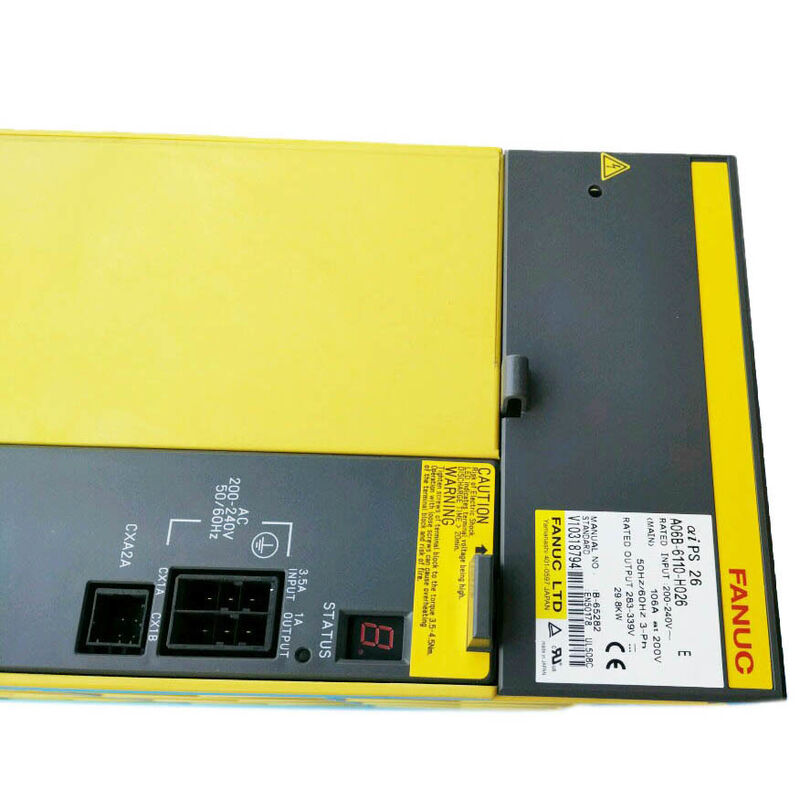

โมดูลไฟฟ้า A06B-6110-H026 AO6B-611O-HO26 A06B6110H026

แฟนุค A06B-6110-H026 แอลฟ่า i PSM-26i ✅อายุการใช้งาน เปลี่ยนแฟน ตรวจสอบสัญญาณเตือน และการเปลี่ยน H026 เป็น H140

ภาพรวม

รายการFanuc A06B-6110-H026คือ PSM-26i หน่วยพลังงานอัลฟา i ขนาด 29.8kW ที่ใช้เวลาส่วนใหญ่ของสองสิบปีในการใช้งานผลิตในศูนย์แปรรูป 16i/18i และ 0i ทั่วโลก

โมดูลนี้เข้าใช้งานเป็นส่วนหนึ่งของระบบขับเคลื่อน Alpha i ของ Fanuc รุ่นแรก ส่งผลงานที่น่าเชื่อถือได้ตลอดชีวิตของเครื่องจักรและตอนนี้ถูกพบโดยประจําโดยวิศวกรบํารุงรักษา ที่จัดการกับอุปกรณ์ที่ทํางานอย่างต่อเนื่องตั้งแต่กลางปี 2000.

ในวัยนั้น คําถามในการใช้งานไม่ใช่ว่า PSM-26i ถูกต้องหรือไม่ สําหรับเครื่องจักร

คําถามคือ โมดูลอยู่ตรงไหนในช่วงอายุการใช้งาน ของมัน ส่วนประกอบใดที่ใกล้สิ้นอายุการใช้งาน และวิธีการวางแผนอย่างฉลาดรอบการล้มเหลวในที่สุด

บทความนี้เข้าถึง PSM-26i จากมุมมองนั้น: การวางแผนการบํารุงรักษา, การตีความสัญญาณเตือน, และการตัดสินใจระหว่างการซ่อมแซม, การเปลี่ยน, และการปรับปรุงให้เป็นรุ่นที่สอง A06B-6140-H026.

ข้อจํากัดหลัก

ประชากรของแฟน 2 หน่วย 2 ความสําคัญในการแทนที่

PSM-26i มีพัดลมสองตัวที่มีหน้าที่ทางความร้อนที่แตกต่างกัน และมีผลลัพธ์การล้มเหลวที่แตกต่างกันเล็กน้อย

A90L-0001-0441#39 (พัดลมภายใน)ระบบระบายอากาศภายในห้องโหลดผ่าน PCB การควบคุมและอิเล็กทรอนิกส์ที่เกี่ยวข้อง

หมุนในพัดลมนี้ทํางานอย่างต่อเนื่องทุกครั้งที่เครื่องทํางานบนเครื่องทํางานสองหรือสามสลับนั่นก็คือ 17 ถึง 24 ชั่วโมงต่อวัน ตลอดอายุการใช้งานของเครื่องการสกัดหางคล้องจะสะสมขึ้น

พัดลมที่ทํางานตั้งแต่ปี 2005 บนเครื่องสามชิวท์ ได้สะสมการหมุนหักมากกว่า 100,000 ชั่วโมงหมุนลมในระดับการใช้งานนั้นมีสถิติที่ช้าในการเปลี่ยน ไม่ว่า AL-2 จะปรากฏไปแล้วหรือไม่.

A90L-0001-0509 (พัดลมระบายความร้อนภายนอก)ขนอากาศผ่านปีกระบายความร้อนภายนอก ที่ทรานซิสเตอร์พลังงาน dissipate ความร้อน ความล้มเหลวของมันประกาศโดย AL-A

การล้มเหลวของแฟนนี้มีผลลัพธ์ที่รวดเร็วกว่าแฟนภายใน เพราะมันจํากัดเส้นทางความร้อนของทรานซิสเตอร์โดยตรงและ AL-3 (heatsink over-temperature) ติดตามภายในไม่กี่นาทีที่กําลังปริมาณ.

ทั้งสองพัดลมมีอะไหล่ที่จัดสรร, มีอยู่แยกกัน, และสามารถเปลี่ยนได้โดยไม่ต้องเปลี่ยนโมดูล

ในเครื่อง PSM-26i ทุกเครื่องที่ทํางานตั้งแต่ยุคการผลิตของ H026 (กลางปี 2000 ถึงปลายปี 2000) โดยไม่มีการเปลี่ยนพัดลมที่บันทึกไว้ทั้งสองพัดลมมีคุณสมบัติเป็นผู้สมัครสําหรับการเปลี่ยนแบบโปรแอคทีฟ ระหว่างการหยุดการบํารุงรักษาตามกําหนด.

เตือน AL-1 บน PSM-26i ไม่ใช้อุปทานไฟฟ้าทั่วไป

AL-1 บน PSM-26i หมายถึงโมดูลพลังงานหลัก (IPM) ได้ตรวจพบสภาพความผิดพลาด ป้องกันภายในของ IPM เริ่มต้นในหลายสภาพ:หรือความเครียดเกินอุณหภูมิในระดับทรานซิสเตอร์. ก่อนที่จะวินิจฉัย AL-1 เป็น IPM ที่ล้มเหลว, ทํางานผ่านสาเหตุด้านสิ่งแวดล้อมและภาระ:

อุปกรณ์ถูกย้ายหรือสั่นสะเทือนเมื่อเร็วๆ นี้ หรือมีอุปกรณ์ที่มีคุณภาพ?

การเชื่อมต่อที่อ่อนแอในเทอร์มิเนลการเข้าหรือบัสบาร์สามารถสร้างเหตุการณ์กระแสปัจจุบันที่ผ่านไปที่ถึง IPM โดยไม่ต้องโมดูลเองเป็นความผิดพลาดหน่วย SVM และ SPM ด้านล่างทั้งหมดอยู่ในสภาพดีหรือไม่?

ทรานซิสเตอร์ขยายเสียงที่ล้มเหลวที่ดึงกระแสไฟฟ้าเกินจากบัสจะแสดงเป็น AL-1 บน PSM-26iการแยก SVM / SPM โมดูลจากบัสหนึ่งครั้งในขณะที่สังเกตว่า AL-1 ทําความสะอาดแยกความผิดพลาดด้านภาระ.

หาก AL-1 ยังคงมีรถบัสที่ถอนเต็มที่และการให้บริการยืนยันดี IPM บนบัตรพลังงานอาจล้มเหลวหรือเสียหาย และโมดูลต้องการการเปลี่ยนหรือการซ่อมบํารุงบัตร

อัล-5 ราคาล่วงหน้าในการชาร์จบน PSM-26i เก่า

AL-5 บน PSM-26i ระบุว่า DC bus capacitors ไม่บรรลุขั้นต่ําความกระชับกําลังในการทํางานภายในเวลาการชาร์จก่อนที่คาดหมายหลังจากเปิดไฟ

ในโมดูลใหม่ AL-5 ไม่ธรรมดา แต่ในโมดูลที่มีอายุการใช้งาน 15 ปีขึ้นไป มันกลายเป็นเหตุการณ์การบํารุงรักษาที่จริงจัง เพราะสองเหตุผล

อันดับแรก, เครื่องต่อรองการชาร์จก่อน องค์ประกอบจํากัดกระแสที่ควบคุมการกระโดดเข้าไปในบัสคอนเดเซเตอร์ตอนเริ่มต้น

หากความต้านทานของมันเพิ่มขึ้นอย่างสําคัญจากนามินัล อัตราการชาร์จก่อนจะช้าลง และอาจไม่สามารถบรรลุขั้นต่ําก่อนเวลาหมดอายุ

อันที่สอง คอนเดเซเตอร์กรองบัสเองสะสมความต้านทานในชุดเท่ากัน (ESR) ตลอดหลายปีของการทํางานที่อุณหภูมิสูงขึ้น

ESR ที่สูงขึ้นจะส่งผลต่ออัตราการยอมรับการชาร์จของตัวประกอบ และสามารถขยายเวลาในการชาร์จก่อนเกินขั้นต่ํา

Consistent AL-5 at every power-on in an aging PSM-26i is a signal that the module's pre-charge circuit components require attention — either specialist bench evaluation or whole-unit exchange with a refurbished module that has had its capacitors and pre-charge components inspected or replaced as part of the refurbishment.

การปรับปรุงจาก H026 เป็น H140 เมื่อย้าย เมื่ออยู่

A06B-6140-H026 เป็นเทียบเท่ารุ่นที่สอง: เหมือนกัน 29.8kW, เหมือนกัน 106A ที่ 200V, เหมือนกัน 283?? 339V บัส DC, ความเหมาะสมของเครื่องขยายลําดับล่างเดียวกันมันคือการเปลี่ยนโดยตรง ไม่มีการเปลี่ยนแปลงพารามิเตอร์ความแตกต่างในการออกแบบภายในคือการเลือกส่วนประกอบและสถาปัตยกรรมบอร์ด, ปรับปรุงเพื่อแก้ไขรูปแบบการสวมใส่ที่รู้จักในชุด A06B-6110.

คําถามเชิงปฏิบัติคือเวลา

หาก PSM-26i ไม่เคยได้รับการบํารุงรักษา, กําลังเข้าใกล้การใช้งานสองสิบปี, และยังไม่ได้เปลี่ยนแฟนของเขา, ระเบิด AL-2 หรือ AL-A เป็นความคาดหวังที่เหมาะสมในระยะสั้น.

การตัดสินใจที่วางแผนที่จะเปลี่ยนโมดูลด้วย A06B-6140-H026 ภายในหน้าต่างการบํารุงรักษาที่กําหนดไว้ต่อไปมีโปรไฟล์เวลาหยุดทํางานและค่าใช้จ่ายที่แตกต่างจากการแลกเปลี่ยนฉุกเฉินที่เกิดจากการหยุดการผลิตอย่างไม่คาดคิด.

สําหรับเครื่องจักรที่ PSM-26i ยังคงทํางานได้อย่างน่าเชื่อถือ และอยู่ห่างจากเครื่องปรับปั่นล่าสุดในระยะที่เหมาะสมการดําเนินการกับ H026 และการวางแผนการแลกเปลี่ยนเกี่ยวกับความผิดพลาดที่ยืนยันต่อไป.

การตัดสินใจคือการวางแผนเกี่ยวกับความสําคัญของการผลิตของเครื่องจักร และความแตกต่างในราคาระหว่างเวลาหยุดทํางานที่วางแผนและที่ไม่ได้วางแผน

FAQ

Q1: ทั้ง A06B-6110-H026 และ A06B-6140-H026 มีให้เลือกจากตลาดหลังการจําหน่าย

โมดูลทั้งสองจะทํางานอย่างถูกต้องเป็นตัวสํารอง พวกเขาเท่ากับไฟฟ้าและเครื่องจักรกลในเครื่องA06B-6140-H026 คือการออกแบบรุ่นปัจจุบันและเป็นตัวแทนของการปรับปรุงบอร์ดล่าสุดสําหรับประเภทพลังงานนี้.

สําหรับเครื่องที่คาดว่าจะทํางานอีก 5-10 ปี A06B-6140-H026 เป็นการเลือกที่มองไปข้างหน้าการแลกเปลี่ยน A06B-6110-H026 ได้รับการรับรองในราคาที่ต่ํากว่าการเลือกไม่ได้เป็นหนึ่งของหน้าที่ แต่ของอายุการใช้งานและเศรษฐกิจ

Q2: วงจรตรวจจับการรั่วใน PSM-26i สร้างสัญญาณเตือนก่อนการเกิดความผิดพลาดทางพื้นที่ที่สมบูรณ์แบบ เมื่อจุดใดควรดําเนินการเตือนการตรวจสอบการรั่ว?

ระเบิดการตรวจสอบการรั่วไหลใดๆ ที่ได้รับการยืนยัน ต้องมีการสืบสวนมากกว่าการรับรองและดําเนินการต่อไปวงจรตรวจจับกระแสกระแสที่ไหลไปยัง PE ที่ไม่ควรมีอยู่ไม่ใช่ความผิดพลาดภายใน PSM

ลักษณะของความล้มเหลวในระบบประกอบความละเอียดที่เร่งขัน หมายความว่ามอเตอร์ที่สร้างสัญญาณเตือนการรั่วน้อยในวันนี้ อาจพัฒนาความล้มเหลวที่สมบูรณ์แบบภายในสัปดาห์หรือเดือนการทดสอบความต้านทานการปิด ( Megger การทดสอบ) ของเครื่องยนต์ที่เชื่อมและสายไฟออกในเวลาของการเตือนการรั่วระบุเครื่องยนต์หรือสายไฟคือแหล่ง.

การกระทําในระยะการตรวจสอบการรั่วไหล ก่อนความล้มเหลวของการล่อแบบสมบูรณ์แบบ จะหลีกเลี่ยงค่าซ่อมที่สูงขึ้นและเวลาหยุดทํางานที่ยาวนานของวงจรที่ถูกก่อให้ทํางานที่เกี่ยวข้องกับความผิดพลาดของพื้นที่เต็ม

Q3: หลังจากที่ PSM-26i เปิดไฟแล้ว ระยะเวลาในการชาร์จก่อนจะนานแค่ไหน ก่อนที่รถบัส DC จะมีอยู่?

บน PSM-26i ที่ทํางานได้ถูกต้อง ระยะการชาร์จก่อนมักจะเสร็จสิ้นภายในประมาณ 3 ถึง 5 วินาทีหลังจากที่ใช้พลังงานต่อโมดูล

ไลด์หรือจอแสดงผลด้านหน้าจะเปลี่ยนจากสภาพการชาร์จก่อนไปสู่การแสดงผลการทํางานปกติเมื่อความกระชับของบัสถึงช่วงการทํางานของมัน

ถ้าการทําตามลําดับสําเร็จภายในหน้าต่างนี้ AL-5 จะไม่ปรากฏ

หากการเปิดไฟเฉพาะอย่างหนึ่งใช้เวลานานกว่าที่คาดหมาย ก่อนที่สัญญาณปกติจะปรากฏขึ้น แม้ว่า AL-5 จะไม่เปิดตัวเนื่องจากการทํางานที่ขอบเขตมักจะล่วงหน้าก่อนความผิดพลาด AL-5.

Q4: A06B-6110-H026 สามารถใช้งานได้ด้วยเพียงหนึ่งในสองพัดลมของมันที่ทํางานได้หรือไม่?

การทํางานด้วยพัดลมใด ๆ ที่หยุดไม่ได้เป็นสภาพที่สนับสนุนและไม่ควรพิจารณาเป็นวิธีแก้ไขชั่วคราวทั้งสองพัดลมที่จําเป็นสําหรับโมดูลในการรักษาอุณหภูมิส่วนประกอบที่ปลอดภัยที่ผลิตชื่อ.

The module will continue to operate after AL-2 or AL-A appears — the alarm does not immediately shut the module down in all configurations — but thermal margins are reduced and the timeline to AL-3 (heatsink over-temperature shutdown) or control board damage depends entirely on ambient conditions and actual load.

การเปลี่ยนพัดลมคือการตอบสนองที่ถูกต้อง สําหรับสัญญาณเตือน

Q5: มันเป็นปกติสําหรับ PSM-26i ที่จะสร้างเสียงเสียงใด ๆ ระหว่างการทํางานและเมื่อเสียงแสดงให้เห็นปัญหา?

PSM-26i ที่ทํางานได้ถูกต้องผลิตเสียงกระแสอากาศที่มีความถี่ปานกลางที่คงที่จากแฟนทั้งสองข้าง และอาจผลิตเสียงเปลี่ยนที่เบาจากระยะ IGBT ด้านหน้าที่ใช้งาน

การเปลี่ยนแปลงทันทีของเสียงลม ต่ํากว่า, ความหยาบคายหรือสั่นสะเทือนระยะสั้น เป็นสัญญาณเตือนก่อนการสวมใส่และควรถูกพิจารณาเป็นตัวนําไปสู่เหตุการณ์ AL-2 หรือ AL-A

เสียงร้องไห้ใหม่ที่สูงขึ้น หรือเสียงบึ้งจากตัวโมดูล ที่ไม่เคยมีมาก่อน อาจชี้ให้เห็นถึงการสะท้อนเสียงทางกล จากส่วนประกอบที่อ่อนแอหรือสภาพไฟฟ้าที่ผิดปกติในวงจรรถบัส.

เสียงใหม่ที่ไม่ธรรมดาใด ๆ ใน PSM-26i คุ้มค่าการสืบสวนมากกว่าการไล่ออก
