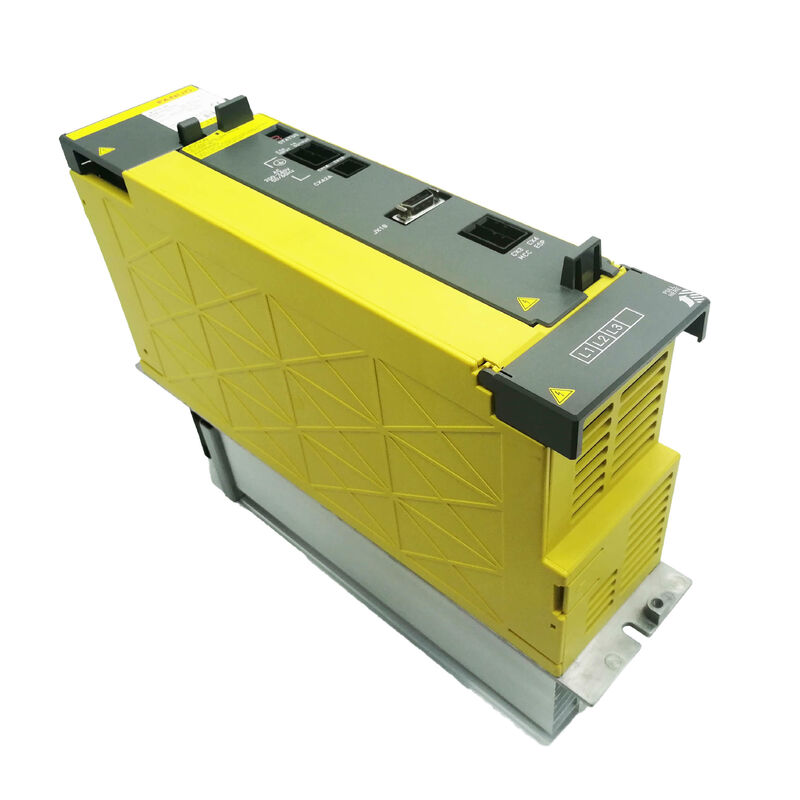

เครื่องขยายเสียง FANUC A06B-6110-H015
รายการA06B-6110-H015ณ หลักฐานการขับขี่ของ FANUCPSM-15iเป็นตัวประกอบของ FANUC Alpha i Series power supply module ในระดับ 200V ขนาด 17.5 kW มันมีบทบาทสําคัญและไม่ต่อรองได้ในตู้ขับขี่ αi series:ไม่มีการเคลื่อนไหวแกน servoการค้นหาหน่วยที่ผ่านการตรวจสอบและทดสอบ เป็นเส้นทางที่รวดเร็วที่สุดกลับไปสู่การผลิต
ฟังก์ชัน PSM: สิ่งที่โมดูลนี้ทําจริง
สถาปัตยกรรมการขับเคลื่อน Alfa i ของ FANUC แยกฟังก์ชันแปลง AC เป็น DC จากฟังก์ชันควบคุมมอเตอร์โมดูลเสริมพลังงาน servo (SVMs) และโมดูลเสริมพลังงาน spindle (SPMs) ไม่แปลงพลังงาน AC โดยตรง พวกเขาได้รับบัส DC ความดันสูงที่ PSM สร้างและบํารุงรักษา. A06B-6110-H015 ใช้สามเฟส 200-240V AC จากเครื่องปรับสัญจรของเครื่อง, เปลี่ยนมันเป็น283-339V บัส DC, และกระจายรถบัสนี้ไปยังทุกโมดูลเครื่องขยายเสียงที่เชื่อมต่อลงในโซ่การขับเคลื่อน
ทุกสิ่งทุกอย่างที่เคลื่อนที่บนเครื่อง - ทั้งแกนอาหารและสปินด์ - ดึงพลังงานมอเตอร์ผ่านเชื่อมต่อ DC เดี่ยวเดียวที่ PSM-15i ให้บริการ
รายละเอียดเทคนิค
| เลขส่วน |
A06B-6110-H015 |
| การกําหนดแบบ |
PSM-15i / αiPS-15 |
| ซีรี่ย์ |
FANUC อัลฟ่า i (αi) 6110 รุ่นแรก |
| ประเภทโมดูล |
โมดูลพลังงาน AC/DC พร้อมการสร้างพลังงานใหม่ |
| ความดันทางเข้า |
200-240 วอลต์ AC 3 ขั้นตอน |
| ความถี่การเข้า |
50/60 Hz |
| กระแสไฟเข้า |
63 A |
| ความดันออก (DC Bus) |
283-339 V DC |
| พลังการออกระดับ |
17.5 กิโลกรัม |
| การเย็น |
พัดลมเย็นที่ติดตั้ง |
| ขนาด |
200 * 300 * 280 มม. |
| น้ําหนัก |
ประมาณ 5.2 กิโลกรัม |
| อุณหภูมิการทํางาน |
0-40 °C |
| ความชื้น |
5-95% (ไม่ประปา) |
| เลขของส่วนที่ตามมา |
A06B-6140-H015 |
| ผู้ผลิต |
บริษัท ฟานุค คอร์ปอเรชั่น ประเทศญี่ปุ่น |
การฟื้นฟูพลังงาน
หนึ่งในลักษณะที่นิยามของ αi PS ซีรีย์ และ PSM-15i โดยเฉพาะอย่างยิ่ง คือความสามารถในการฟื้นฟูพลังงาน เมื่อแกนเซอร์โวหรือมอเตอร์สปินด์ลดความช้า มันทําหน้าที่เป็นเครื่องกําเนิดระบบการขับเคลื่อนเก่า ๆ จัดการพลังงานที่เกิดใหม่นี้โดยเผามันผ่านธนาคารตัวต่อต้าน, สร้างความร้อนที่ต้องจัดการ และเพิ่มส่วนผูกพัดในตู้
A06B-6110-H015 ส่งพลังงานที่เกิดใหม่กลับสู่สายไฟฟ้าแอลซี แทนและบนเครื่องจักรที่มีวงจรความช้าของภาระที่สูงบ่อย, ตัวอย่างเช่น การประหยัดพลังงานในช่วงการผลิตมีความหมาย นี่คือลักษณะมาตรฐานของโมดูลทุกรุ่น αi PS ไม่ใช่ส่วนเสริม
หมายเหตุเตือน PSM-15i
A06B-6110-H015 ทําการวินิจฉัยตัวเองอย่างต่อเนื่อง และตรวจสอบความผิดปกติของพื้นผิวผ่านจอ LED มีตัวเลขเดียวบนหน้าหน้าโมดูล เมื่อไฟ ALM LED ไฟแดงรหัสสัญญาณดังต่อไปนี้ระบุสถานการณ์ความผิดพลาดเฉพาะเจาะจง:
| ระเบิด |
สภาพ |
| AL-1 |
IPM (โหลดพลังงานหลัก) สภาพผิดปกติตรวจพบ |
| AL-2 |
พัดลมเย็นภายในหยุด |
| AL-3 |
อุณหภูมิที่สูงเกินปกติ |
| AL-4 |
ความดันบัสแบบ DC ลดลง |
| AL-5 |
คอนเดเซนเตอร์หลักไม่สามารถชาร์จภายในเวลาที่กําหนด |
| AL-6 |
พลังงานไฟเข้าผิดปกติ |
| AL-7 |
ความดันเกินของบัส DC |
| AL-A |
พัดลมระบายความร้อนภายนอกหยุด |
| AL-E |
พลังงานไฟเข้าผิดปกติ ณ ระยะเปิด |
สําหรับ PSM-5.5i ถึง PSM-15i โมดูล AL-1 โดยเฉพาะเจาะจงแสดงอาการผิดปกติในโมดูลพลังงานภายใน (IPM)สาเหตุที่เป็นไปได้รวมถึงการหลุดความแรงกดไฟฟ้าการควบคุมใน IPM เอง, หรือความเหลื่อมล้ําของแรงกระหน่ําไฟเข้าในทั้งสามเฟส ทั้งสองควรได้รับการตรวจสอบ ก่อนการทําลายโมดูล
AL-4 and AL-5 are the most frequently encountered alarms in aged PSMs and commonly trace to electrolytic capacitor degradation in the DC bus section — a predictable end-of-life failure mode in first-generation 6110 series modules with significant operating hours.
สถานที่ที่ใช้ PSM-15i
17 คน5 kW output capacity and 200V class positioning place the A06B-6110-H015 in drive cabinets on small-to-medium FANUC CNC machine tools — typically those with 2-4 feed axes and a single spindle where the combined servo and spindle motor demand falls within 17.5 กิโลวัตถ์ รวมถึง:
- ศูนย์หมุน CNC✅ เครื่องหมุน CNC 2 แกนและศูนย์หมุนที่มีหมุนเดียวและเครื่องขับขน X / Z, บ่อยในโรงงานงานและเซลล์การผลิตปริมาณสูงที่มีเครื่องควบคุม FANUC 0i หรือ 21i
- ศูนย์แปรรูปตั้ง✅ VMC ขนาดเล็ก 3 แกน โดยเฉพาะเครื่องจักรที่ผลิตในเอเชียในประเภทการเดินทาง 400-600 มม ที่ใช้เครื่องควบคุม FANUC 0i-C, 0i-D หรือ 0i-F ด้วยระบบขับขี่ αi
- เครื่อง EDM ตัดสายหน่วย EDM สาย CNC FANUC ที่ความต้องการพลังงาน servo มีปริมาณปานกลางและปัจจัยรูปแบบ PSM ที่คอมพัคต์เหมาะสมกับการวางแผนตู้เครื่อง
- FANUC หุ่นยนต์- เลือกรุ่นหุ่นยนต์อุตสาหกรรมของ FANUC ที่ใช้เครื่องขับเคลื่อน servo รายการ αi และต้องการโมดูลพลังงานเฉพาะเจาะจงในตู้ควบคุม
รุ่น CNC ที่เข้ากันได้ประกอบด้วยFANUC 0i(ทุกชุด)16i,18i,21i,30i,31iและ32i- ครอบคลุมพื้นฐานทั้งหมดของแพลตฟอร์ม CNC ของ FANUC ที่ใช้สถาปัตยกรรมการขับขี่ αi จากการนําเสนอจนถึงการผลิตปัจจุบัน
รุ่นแรก 6110 vs รุ่นที่สอง 6140
A06B-6110-H015 เป็นของ FANUCรุ่นแรก 6110αi PS โมดูลA06B-6140-H015, หน่วยรุ่นที่สองที่มีการปรับปรุง PCB และการปรับปรุงแผ่นสายไฟทั้งสองรุ่นมีปัจจัยรูปแบบ PSM-15i เดียวกันและแบ่งปันการติดตั้งกลและอินเตอร์เฟสไฟฟ้าที่เข้ากันได้ทําให้ A06B-6140-H015 เป็นเครื่องสํารองสนามที่เหมาะสมเมื่อหน่วย 6110 ของเดิมไม่ได้แล้ว.
สําหรับกรณีการบํารุงรักษาที่เอกสารเครื่องกลระบุ 6110 ซีรีย์หรือที่ต้องการหน่วยเดียวกันสําหรับหน่วยการเปลี่ยนA06B-6110-H015 ยังคงเป็นเบอร์ชิ้นที่ถูกต้องสําหรับแหล่ง.
การพิจารณาเกี่ยวกับการบํารุงรักษา
PSM-15i เป็นส่วนประกอบที่มีจุดเดียวของความล้มเหลวในเครื่องจักรใด ๆ ที่มันถูกติดตั้ง ไม่มีโหมดที่ปรับปรุงไม่ดี PSM ที่ล้มเหลวหมายถึงผลิตเครื่องจักรศูนย์จนกระทั่งโมดูลถูกฟื้นฟูทําให้มันเป็นหนึ่งในรายการความสําคัญสูงสุดในรายการอะไหล่ FANUC αi, โดยเฉพาะในสภาพแวดล้อมการผลิตที่เวลาหยุดทํางานของเครื่องมีค่าใช้จ่ายโดยตรง
กลไกความล้มเหลวหลักของการเก่าแก่ใน PSM รุ่นแรก 6110 ซีรีสคือคาดการณ์ได้: การทําลายของตัวประกอบไฟฟ้าในส่วนบัส DC (มักแสดงออกเป็น AL-4, AL-5)และพัดลมเย็นที่สิ้นอายุ (AL-2), AL-A) ในโมดูลที่มีเวลาทํางานสะสมสูง ทั้งสองข้อนี้คุ้มค่าที่จะแก้ไขอย่างเป็นตัวอย่าง ก่อนที่พวกเขาจะทําให้หยุดงานโดยไม่วางแผน
คํา ถาม ที่ ถาม บ่อย
Q1: พลังการออกระดับ A06B-6110-H015 คืออะไร? 15 kW หรือ 17.5 kW
การตั้งชื่อแบบ FANUC ของโมเดล "PSM-15i" สะท้อนผลผลิตที่ระบุต่อเนื่อง 15 kW ของมันในสัญญาการตั้งชื่อ αi PSความแรงผลิตที่ระบุจริงที่ระบุในเอกสารระบบขับเคลื่อนและยืนยันโดยหลายแหล่งทางเทคนิค คือ17.5 กิโลกรัม- สอดคล้องกับวิธีการที่ FANUC ใช้ค่าใช้จ่ายเล็ก ๆ น้อย ๆ ในการออกแบบทางกายภาพที่เกินระดับการจําหน่ายแบบชื่อเสียง
Q2: อะไรคือตัวแทนโดยตรงของ A06B-6110-H015?
ผู้สืบหน้าที่ตั้งโดย FANUC คือA06B-6140-H015, PSM-15i รุ่นที่สองที่มีการปรับปรุง PCB ปรับปรุง. มันแบ่งปันการติดตั้ง, การเชื่อมต่อไฟฟ้า, และรายละเอียดผลิตเดียวกันกับหน่วย 6110 ซีรีส์,ทําให้มันเป็นตัวแทนของรูปแบบที่เหมาะสมกับฟังก์ชันในสนาม.
Q3: เครื่องจักร CNC และเครื่องควบคุม FANUC ไหนใช้โมดูลพลังงานนี้?
A06B-6110-H015 ใช้ในระบบขับขี่สาย αi ระดับ 200V ที่คู่กับ FANUC0i,16i,18i,21i,30i,31iและ32iเครื่องควบคุม CNC. มันพบได้ทั่วไปในศูนย์แปรรูปขนาดเล็ก, ศูนย์หมุน CNC, และเครื่องจักร EDM สายที่ความต้องการพลังงาน servo และ spindle ทั้งหมดอยู่ในระดับผลิต 17.5 kW
Q4: PSM-15i บนเครื่องของเราแสดง AL-5 นั่นหมายความว่าอย่างไร และเราควรตรวจสอบอะไร?
AL-5 แสดงว่า แบงค์ตัวประกอบไฟฟ้าหลัก ไม่สามารถชาร์จไฟฟ้าได้ในระยะเวลาที่กําหนดตรวจสอบทุก 3 ขั้นตอนการเข้ามีอยู่และสมดุลกับความดันที่ถูกต้อง (ปัญหา AL-E และประปาอาจทําให้มีอาการคล้ายกัน). หากกําลังเข้าได้รับการยืนยันดี AL-5 ในโมดูลอายุโดยทั่วไปชี้ให้เห็นการทําลายของตัวประกอบไฟฟ้าในส่วนบัส DC ครับ เป็นความผิดพลาดที่เกิดขึ้นบ่อยในหน่วยรุ่นแรก 6110 ซีรีย์ การซ่อมแซมในระดับส่วนประกอบหรือการเปลี่ยนโมดูลเป็นวิธีการที่ถูกต้อง
Q5: โมดูลนี้สามารถซ่อมแซมได้หรือไม่?
ครับ ครับ A06B-6110-H015 ได้รับการสนับสนุนอย่างกว้างขวางจากสถานงานซ่อมแซมที่เชี่ยวชาญของ FANUC ที่สร้างโมดูลเหล่านี้ใหม่ในระดับส่วนประกอบ โดยเปลี่ยนคอนเดเซเตอร์ แฟนเย็นและชิ้นส่วนที่มีอายุจํากัดอื่น ๆ และทดสอบหน่วยภายใต้ภาระบนเครื่องมือ FANUC ที่ทํางานก่อนการคืนสําหรับโมดูลรุ่นแรกที่เลิกผลิตที่มีปริมาณใหม่ที่จํากัด หน่วยที่ปรับปรุงและทดสอบภาระอย่างถูกต้องมักจะเป็นทางออกที่เชิงปฏิบัติและมีประหยัดที่สุด
