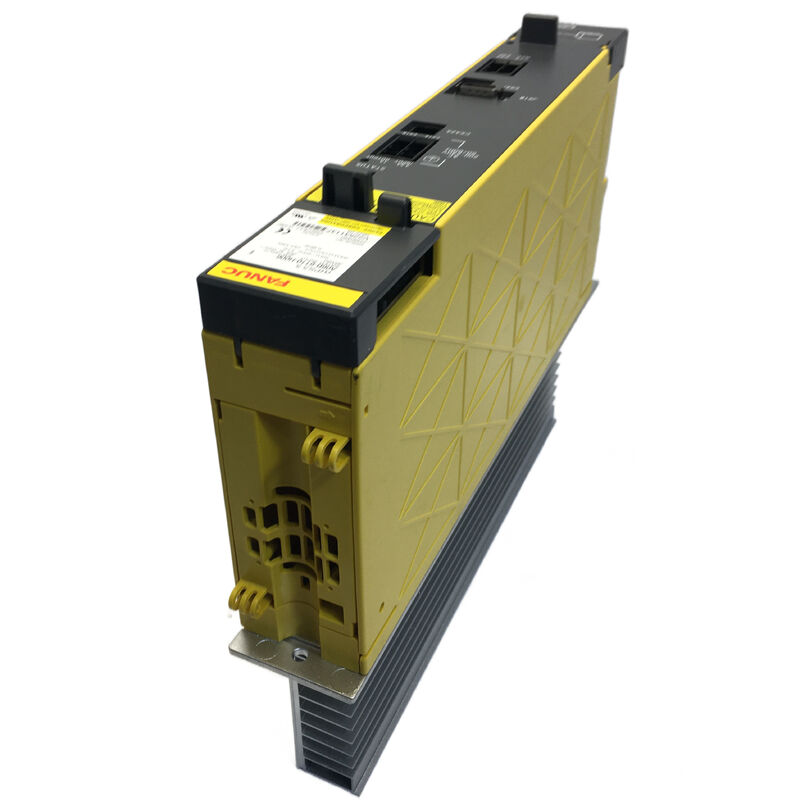

โมดูลแหล่งจ่ายไฟ FANUC A06B-6110-H006 -- Alpha i PSM-5.5i
Alpha i Series | PSM-5.5i | 200-240 VAC | กำลังไฟ 5.5 kW | การสร้างพลังงานกลับคืน | ระบบขับเคลื่อน CNC
รากฐานที่ระบบขับเคลื่อน Alpha i ทุกระบบต้องการ
ก่อนที่เซอร์โวมอเตอร์ตัวแรกจะหมุนบนเครื่องมือกลที่ติดตั้ง FANUC Alpha i โมดูล A06B-6110-H006 PSM-5.5i จะแปลงแหล่งจ่ายไฟ AC สามเฟสของโรงงานให้เป็นพลังงาน DC Bus ที่สะอาดและควบคุมได้ โมดูลแหล่งจ่ายไฟนี้จะอยู่ที่ด้านหน้าของตู้ขับเคลื่อน ทำหน้าที่แปลง AC เป็น DC และส่งพลังงานเบรกกลับไปยังกริดจ่ายไฟระหว่างการลดความเร็วแกน
ข้อมูลจำเพาะทางเทคนิค
| พารามิเตอร์ |
ค่า |
| หมายเลขชิ้นส่วน FANUC |
A06B-6110-H006 |
| ข้อมูลจำเพาะของยูนิต |
A06B-6110-C006 |
| ชื่อรุ่น |
PSM-5.5i (โมดูลแหล่งจ่ายไฟ, 5.5 kW) |
| ซีรีส์ |
FANUC Alpha i (อินพุต 200 VAC) |
| แรงดันไฟฟ้าอินพุต |
200 - 240 VAC (สามเฟส) |
| กระแสไฟฟ้าอินพุต |
26 A |
| ความถี่อินพุต |
50 / 60 Hz |
| กำลังขับที่กำหนด |
5.5 kW |
| กำลังขับสูงสุด |
11 kW |
| กำลังขับสูงสุดชั่วขณะ |
22 kW |
| แรงดันไฟฟ้าเอาต์พุต DC Bus |
ประมาณ 283 VDC |
| ประเภทการสร้างพลังงานกลับคืน |
การสร้างพลังงานกลับคืน (ส่งพลังงานกลับไปยังแหล่งจ่ายไฟ) |
| ขนาด (สูง x กว้าง x ลึก) |
ประมาณ 290 มม. x 150 มม. x 275 มม. |
| น้ำหนัก |
ประมาณ 4.9 กก. |
ประโยชน์ของการสร้างพลังงานกลับคืน
A06B-6110-H006 มีเทคโนโลยีการสร้างพลังงานกลับคืนที่ส่งพลังงานจากการลดความเร็วกลับไปยังกริดแทนที่จะกระจายออกเป็นความร้อน ความสามารถนี้ช่วยลดทั้งการสร้างความร้อนภายในตู้และลดการใช้พลังงานสุทธิจากแหล่งจ่ายไฟของโรงงาน ซึ่งเป็นประโยชน์อย่างยิ่งสำหรับเครื่องจักรที่มีรอบการวางตำแหน่งบ่อยครั้ง
สถาปัตยกรรมระบบ Alpha i
ระบบขับเคลื่อน Alpha i ของ FANUC ใช้สถาปัตยกรรม DC Bus ร่วมกัน โดย PSM-5.5i ทำหน้าที่เป็นตัวแปลง AC เป็น DC เพียงตัวเดียวสำหรับกลุ่มขับเคลื่อนทั้งหมด มันจะอยู่ที่ตำแหน่งซ้ายสุดในกองตู้ขับเคลื่อน โดยจ่ายไฟให้กับโมดูลแอมพลิฟายเออร์เซอร์โว (SVM) และโมดูลแอมพลิฟายเออร์สปินเดิล (SPM) ที่เชื่อมต่อทั้งหมด ซึ่งขับเคลื่อนแกนป้อนและแกนหลัก
คอนโทรลเลอร์ CNC ที่เข้ากันได้
A06B-6110-H006 ทำงานร่วมกับระบบ FANUC CNC ต่างๆ รวมถึง:
- FANUC 0i series CNC (ทุกรุ่น)
- FANUC 16i, 18i, 21i series
- FANUC 30i, 31i, 32i series
- FANUC 15i series
- คอนโทรลเลอร์หุ่นยนต์ FANUC ที่ใช้ฮาร์ดแวร์ขับเคลื่อน Alpha i
ข้อกำหนดในการติดตั้ง
หมายเหตุการติดตั้งที่สำคัญ:
- ห้ามติดตั้งตัวเก็บประจุเพื่อปรับปรุงตัวประกอบกำลัง - ตัวเก็บประจุเหล่านี้จะทำปฏิกิริยาที่ก่อให้เกิดความเสียหายกับวงจรการสร้างพลังงานกลับคืน
- แรงดันไฟฟ้าอินพุตต้องอยู่ในช่วง 200-240 VAC เพื่อประสิทธิภาพที่กำหนด
- ต้องจ่ายไฟควบคุม (ขั้วต่อ CX1A) ก่อนหรือพร้อมกับการเปิดเครื่อง CNC
การวินิจฉัย LED สถานะ
LED STATUS ที่แผงด้านหน้าให้ข้อมูลการวินิจฉัยทันที:
- LED ดับ - ไม่ได้รับไฟควบคุมหรือวงจรควบคุมชำรุด
- LED ติดค้าง - การทำงานปกติ, วงจรหลักมีไฟเลี้ยง
- LED กะพริบ/แจ้งเตือน - ตรวจพบสภาวะผิดพลาด
คำถามที่พบบ่อย
Q1: ความแตกต่างระหว่าง PSM-5.5i และรุ่นที่ใหญ่กว่าในซีรีส์ A06B-6110 คืออะไร?
ซีรีส์ A06B-6110 ครอบคลุม PSM Alpha i ที่ใช้ไฟ 200VAC ทั้งหมด H006 คือ PSM-5.5i ที่กำลังไฟต่อเนื่อง 5.5 kW ในขณะที่รุ่นที่ใหญ่กว่า ได้แก่ H011 (PSM-11i, 11 kW), H015 (PSM-15i, 15 kW) และอื่นๆ จนถึง PSM-55i การเลือกขึ้นอยู่กับความต้องการกำลังไฟต่อเนื่องรวมของโมดูลที่เชื่อมต่อ
Q2: สามารถใช้ A06B-6110-H006 กับแหล่งจ่ายไฟอินพุต 400VAC ได้หรือไม่?
ไม่ โมดูลนี้ได้รับการจัดอันดับเฉพาะสำหรับอินพุตสามเฟส 200-240 VAC สำหรับแหล่งจ่ายไฟ 400-480 VAC ให้ใช้ซีรีส์ HV ของ FANUC (ตระกูล A06B-6120) การใช้โมดูลนี้กับไฟ 400VAC โดยไม่มีหม้อแปลงลดแรงดันจะทำให้โมดูลเสียหาย
Q3: อะไรคือสาเหตุของความล้มเหลวที่พบบ่อยที่สุดในโมดูลนี้?
โหมดความล้มเหลวทั่วไป ได้แก่ การเสื่อมสภาพของตัวเก็บประจุจากการเสื่อมสภาพตามอายุและวงจรความร้อน, ความล้มเหลวของทรานซิสเตอร์ IGBT จากเหตุการณ์กระแสเกิน และความผิดพลาดของวงจรเกตไดรฟ์ การซ่อมแซมโดยผู้เชี่ยวชาญมักเกี่ยวข้องกับการเปลี่ยนตัวเก็บประจุ, การเปลี่ยนสารกึ่งตัวนำ และการเปลี่ยนพัดลม
Q4: โมดูลนี้ต้องการการกำหนดค่าพารามิเตอร์เริ่มต้นพิเศษหรือไม่?
ตัว PSM เองไม่มีพารามิเตอร์ที่ผู้ใช้กำหนดค่าได้ อย่างไรก็ตาม พารามิเตอร์เซอร์โวจะต้องถูกเริ่มต้นอย่างถูกต้องใน CNC ก่อนการทดสอบจ่ายไฟครั้งแรก และสถานะ PSM ควรได้รับการยืนยันว่าทำงานได้ก่อนที่จะสั่งการเคลื่อนที่ของมอเตอร์
Q5: โมดูลนี้ถูกระบุว่าเลิกผลิตแล้ว - สถานการณ์การจัดหาสำหรับการเปลี่ยนทดแทนเป็นอย่างไร?
แม้ว่าจะเลิกผลิตจากการผลิตมาตรฐานแล้ว แต่ทั้งสินค้าใหม่ที่ค้างสต็อกและยูนิตที่ได้รับการปรับปรุงใหม่โดยผู้เชี่ยวชาญก็มีจำหน่ายผ่านผู้จำหน่ายอะไหล่ CNC ที่เชี่ยวชาญ FANUC ผู้ปรับปรุงที่น่าเชื่อถือจะทดสอบโมดูลภายใต้ภาระงานและมักจะให้การรับประกัน 12 เดือน
