รายการ C โมดูลไฟฟ้า A06B-6077-H111 A06B6077H111 AO6B-6O77-H111

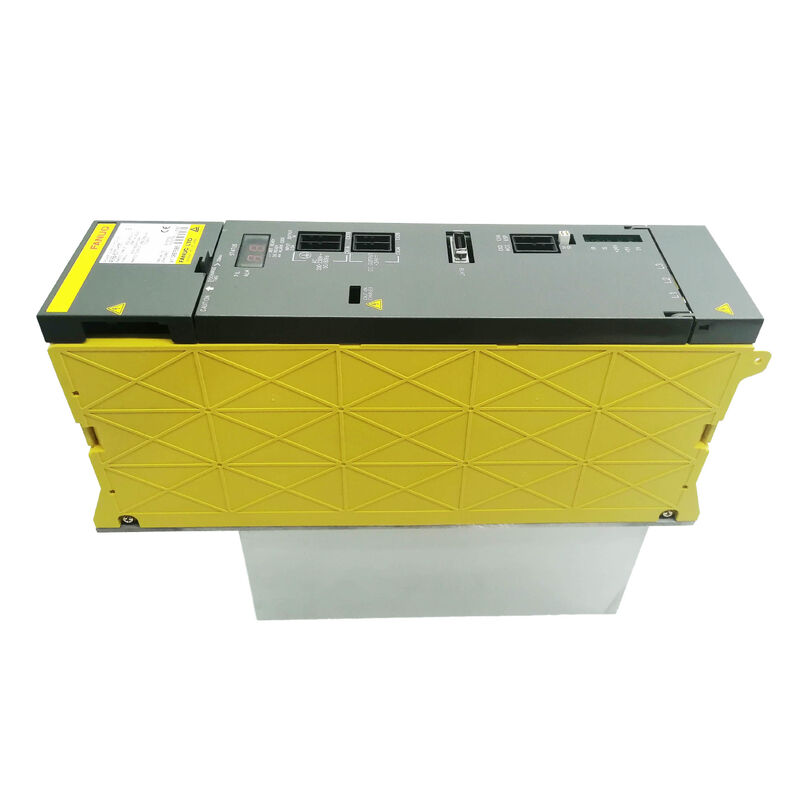

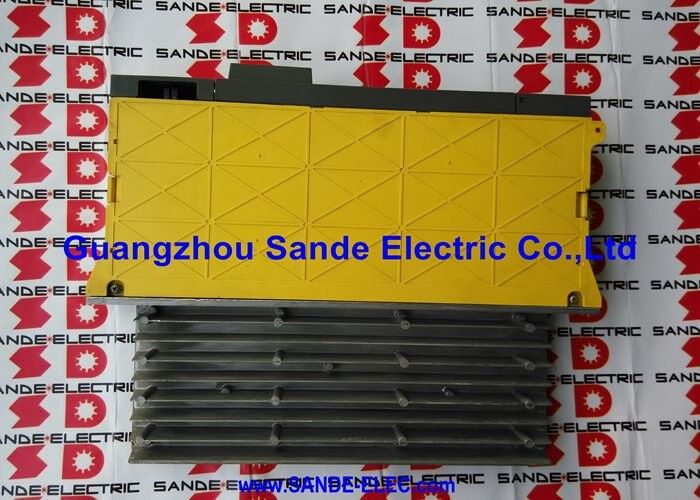

Fanuc A06B-6077-H111 แอลฟ่า เซอร์โว แพวเวอร์คอนเวอร์เตอร์ PSM-11 13.2kW 200-230V AC 3-Phase 49A Input 283-325V DC Bus

ภาพรวม

รายการFanuc A06B-6077-H111คือ PSM-11 ‡ ใหญ่กว่าของสองโมดูลพลังงานในชุด A06B-6077 ส่งพลังงานบัส DC 13.2kW ให้กับระบบขับขี่ชุดอัลฟ่าขณะที่ส่วนที่เหลือของครอบครัว alfa PSM อยู่ในบล็อกหมายเลข A06B-6087, PSM-11 ใช้ซีรีส์ A06B-6077 ของตัวเองพร้อมกับ PSM-5.5 ที่เล็กกว่า (A06B-6077-H106).

ทั้งคู่มีโครงสร้างที่คล้ายกันกับโมดูล PSM A06B-6087 ที่มีพลังงานสูงกว่าการออกของบัส DC ในช่วง 283V 325V แต่พวกเขาให้บริการกับส่วนของขนาดเครื่องที่แตกต่างกัน: ศูนย์แปรรูปขนาดเล็ก เครื่องหมุน CNC และเครื่องยนต์ขนาดเล็กหลายแกน ที่ความต้องการพลังงาน spindle และ servo รวมกันเข้ากันได้อย่างสะดวกภายใน 13.2kW

ที่ 13.2kW การออกและ 49A การเข้าเรียง, PSM-11 เป็นที่เหมาะสมดีกับโมดูลขยายขนาดเล็ก alpha spindle จับคู่กับหนึ่งหรือสองโมดูล servo axis SVM.

เครื่องที่มีมอเตอร์หมุน 3.7kW หรือ 5.5kW และสองหรือสามแกน servo alpha ขนาดเล็กคือการติดตั้ง PSM-11 แบบปกติด้วยช่องทางที่เหมาะสมสําหรับจุดสูงที่ผ่านไประหว่างการเร่งหลายแกน.

เครื่องจักรที่ใช้เครื่องควบคุมซีรีส์ 0-C หรือ 0-D ด้วยระบบขับเคลื่อนอัลฟ่าที่คอมแพคต์อยู่ในหมู่การใช้งาน PSM-11 ที่ทั่วไปที่สุดเครื่องมือเครื่องจักรประหยัด ที่ PSM-11 มีประเภทพลังงานที่เหมาะสม.

PSM-11 มีลักษณะที่เหมือนกันกับ PSM-45 และ PSM-55 ที่ปลายอื่นของปริมาณพลังงาน: มันต้องการการเย็นด้วยอากาศบังคับภายนอก

นี่คือการระบุอย่างชัดเจนในเอกสารการตั้งค่าซีรีส์อัลฟ่าของ Fanuc พร้อมกับ PSM-45การแยกโมดูลทั้งสองจาก PSM-15 ถึง PSM-37 ที่ทําความเย็นด้วยตนเองผ่านการจัดวางพัดลมและระบายความร้อนที่ติดตั้ง.

สําหรับ PSM-11 ความต้องการการเย็นบังคับภายนอกสะท้อนรูปแบบฟิสิกอล compact ของโมดูล:ห้องกว้าง 60 มิลลิเมตรไม่รองรับพื้นที่ปีกระบายความร้อนที่จําเป็นสําหรับการทําความเย็นด้วยตัวเองที่ 49A input, ดังนั้นการออกแบบความร้อนขึ้นอยู่กับตู้ที่ให้การไหลของอากาศเสริมผ่านระบายความร้อนของโมดูล

การฟื้นฟูตัวอย่างเป็นส่วนหนึ่งของการออกแบบของ PSM-11 ซึ่งทําให้มันอยู่ในครอบครัว PSM แทนที่จะเป็น PSMR (การปล่อยตัวตัวต่อต้าน)

แม้แต่ที่ 13.2kW, พลังงานการชะลอจากหมุนเล็กและมอเตอร์ servo เพิ่มขึ้นผ่านการสลับการผลิตของรอบการตั้งตําแหน่งซ้ําและการเปลี่ยนเครื่องมือ

พีเอสเอ็ม-11 จะนําพลังงานนี้กลับไปยังไฟฟ้าสามเฟส แทนที่จะเผามันในตัวต่อต้านการกําจัดทั้งความต้องการของหน่วยความต้านทานการปล่อยไฟภายนอกและการผลิตความร้อนที่เกี่ยวข้องกับตู้.

ข้อจํากัดหลัก

A06B-6077 ซีรี่ย์

ครอบครัวผลิตภัณฑ์ A06B-6077 ได้ถูกพัฒนาพร้อมกับซีรีส์ PSM A06B-6087 หลัก เพื่อตอบสนองกลุ่มเครื่องจักรขนาดเล็กโดยไม่กําหนดพลังงานมากเกินไป

ผู้สร้างเครื่องมือเครื่องจักรที่ออกแบบ เครื่องหมุน CNC compact หรือศูนย์เจาะขนาดเล็กที่มีพลังงานระบบขับเคลื่อนทั้งหมด 5 หมื่น 10 กิโลวัตต์ ไม่ต้องการกําลังของ PSM-15 17.5 กิโลวัตต์และกระเป๋าสะพายขนาด 60 มม ของ PSM-11 (เมื่อเทียบกับกระเป๋าสะพายขนาด 90 ∼ 150 มม ของโมดูล A06B-6087) เหมาะสมกับกระเป๋าสะพายไฟฟ้าขนาดเล็กของเครื่องมือขนาดเล็ก.

The A16B-2202-0461 wiring board and A16B-2202-0420 control card inside the PSM-11 are specific to the A06B-6077 series and are not interchangeable with the boards in the A06B-6087 PSM-15 through PSM-55.

นี่มีความหมายเชิงปฏิบัติการสําหรับการบํารุงรักษา: การจัดหาอะไหล่สําหรับแผ่นภายในของ PSM-11 ตามโครงสร้างเลขส่วน 6077และบอร์ดเหล่านี้ไม่ได้มีอยู่แยกกัน ✅ โมดูลคือหน่วยบริการ.

รูปแบบคอมแพคต์ การแลกเปลี่ยนการเย็นภายนอก

น้ําหนักของ PSM-11 ~ 2.26 กิโลกรัมและกระเป๋าสะพัดขนาดกว้าง 60 มิลลิเมตรเป็นข้อดีทางปฏิบัติสําหรับการวางแผนตู้ไฟฟ้าเครื่องเล็กตู้ที่จะถูกท้อโดย 150mm PSM-15 สามารถรองรับ PSM-11 โดยไม่มีข้อจํากัดพื้นที่.

This compactness is achieved partly by removing the self-cooling heatsink and fan arrangement that the larger PSM modules rely on — the PSM-11 depends on the cabinet's airflow to provide cooling across its heat-generating components.

ในปฏิบัติการนี้หมายความว่า PSM-11 ต้องติดตั้งในสถานที่ภายในตู้ที่การไหลของอากาศในตู้เป็นบวกและคงหรือเมื่อการจัดทําการไหลของอากาศที่ได้รับการกําหนดไว้จะนําอากาศเย็นผ่านโมดูล.

ตู้ที่มีการออกแบบความร้อนที่ไม่ดี ช่องร้อน, อากาศที่ระบายใหม่, หรือการอากาศที่ปิด จะผลิต AL03 heatsink การปิดอากาศเกินอุณหภูมิบน PSM-11 แม้ในระดับภาระที่ต่ํากว่า 13.2kW.

นี่คือปัญหาด้านการบํารุงรักษาที่พบบ่อยในเครื่องจักรขนาดเล็กมากกว่าเครื่องจักรขนาดใหญ่ เพราะเครื่องจักรขนาดเล็กมีโอกาสมีเงื่อนไขการระบายอากาศในตู้น้อยกว่า

ระบบตรวจจับและเตือนการรั่ว

A06B-6077-H111 ประกอบด้วยวงจรตรวจจับการรั่วที่ติดตามสถานการณ์ความผิดพลาดของพื้นดินในบัส DC และสายไฟมอเตอร์ด้านล่าง

This provides early warning of deteriorating motor winding insulation — a ground fault current that builds gradually rather than appearing suddenly will trigger the leakage detection before it develops into a complete winding failure or a tripped circuit breaker.

ระบบรหัสสัญญาณเตือนสําหรับ PSM-11 ตามโครงสร้างรหัสเตือน alfa PSM มาตรฐาน:

AL01✓ ความแรงเกินในโมดูลพลังงานหลัก (ความผิดพลาด IPM บน PSM-11, แตกต่างจากความหมายของความแรงเกินบน PSM-15 ขึ้นไป)

AL02✅ แฟนเย็นหยุดทํางาน ใน PSM-11 แฟนที่ได้รับผลกระทบต้องถูกระบุและเปลี่ยนทันที

AL04ตรวจสอบโมดูลปรับเสียงด้านล่างและการเชื่อมต่อบัส DC

AL05การชาร์จเบสแบบ DC ไม่เสร็จ สืบสวนวงจรชาร์จเบสแบบ DC ภายในโมดูล

FAQ

Q1: PSM-11 อยู่ในชุด A06B-6077 แทน A06B-6087 หมายความว่ามันไม่เข้ากันได้กับ A06B-6087 SVM servo amplifier module บนบัสเดียวกันหรือไม่

ไม่, การหมายเลขลําดับในระบบสินค้า A06B ระบุชนิดโมดูลเฉพาะเจาะจง แทนที่จะระบุความไม่เข้ากันของระบบ

การออกของบัส DC ของ A06B-6077-H111 เป็นที่เข้ากันได้อย่างเต็มที่กับโมดูลเครื่องขยาย servo SVM ของซีรีส์ A06B-6079 และ A06B-6096 และโมดูลเครื่องขยาย spindle SPM A06B-6088/A06B-6102 บนบัส DC ที่ใช้ร่วมกัน

PSM-11 เพียงแค่นั่งที่ปลายพลังงานต่ําของครอบครัวอัลฟ่า, ให้บริการกับบัส DC ที่ถูกกําหนด 283 ล้อ 325V เดียวกันที่โมดูลเครื่องขยายอัลฟ่าทั้งหมดต้องการที่มีความสามารถในปัจจุบันที่เหมาะสมสําหรับการตั้งเครื่องจักรขนาดเล็ก.

Q2: สําหรับความต้องการการเย็นบังคับภายนอกของ PSM-11 Fanuc แนะนําการจัดระเบียบการไหลของอากาศเฉพาะอย่างยิ่งอย่างไร

คู่มือการติดตั้งฮาร์ดแวร์ซีรีส์อัลฟ่าของ Fanuc (B-65162) บันทึกการจัดระเบียบการทําความเย็นแบบบังคับสําหรับโมดูลที่ต้องการมัน, รวมถึง PSM-11.

ความต้องการคือให้อากาศภายนอกเย็นไหลผ่านพื้นผิวของเครื่องระบายความร้อนของโมดูล โดยทั่วไปจากด้านล่างของโมดูลไปทางด้านบน, ตามทิศทางการกระบวนทางธรรมชาติ

ปริมาณและความเร็วของกระแสอากาศที่ต้องการเป็นฟังก์ชันของอุปกรณ์ผลิตความร้อนของโมดูลที่ภาระปริมาณและความต้านทานทางความร้อนของ heatsink

ในความเป็นจริง, แฟนขนาดเล็กแบบแกนติดตั้งเพื่อนําการไหลของอากาศผ่านหน้าของ PSM-11 ของ heatsink, ขนาดตามรายละเอียด B-65162, เป็นการดําเนินงานมาตรฐาน.

Q3: PSM-11 สามารถแทน PSM-5.5 (A06B-6077-H106) ในเครื่องที่ PSM-5.5 ประสบความล้มเหลวได้หรือไม่

PSM-11 สามารถให้บริการกับบัส DC เดียวกันที่ PSM-5.5 ให้บริการ และความจุพลังงานเพิ่ม (13.2kW VS 5.5kW) ไม่มีความเสี่ยงต่อเครื่องเสริมเสียงด้านล่าง

The physical installation requires verifying that the PSM-11 fits the available space (same 60mm width for both units) and that the facility supply circuit can provide the PSM-11's 49A rated input versus the PSM-5.5 ปัจจุบันต่ํากว่า

หากวงจรไฟฟ้ามีขนาดตามความต้องการของ PSM-5.5 การปรับปรุงเป็น PSM-11 ต้องยืนยันว่าการป้องกันวงจรและสายไฟที่เหมาะสมสําหรับ 49A

Q4: คําอธิบายผลิตภัณฑ์มีคําว่า "servo power converter" ในรายการของชิ้นส่วน

Fanuc's Radwell and other distributor listings describe the A06B-6077-H111 as a "servo power converter" because its primary function is converting three-phase AC supply power to the DC bus that drives servo (and spindle) motor amplifiers.

คําศัพท์ "แปลง" สะท้อนบทบาทของโมดูลในสถาปัตยกรรมพลังงานของระบบ

นี่คือสินค้าที่ไม่แตกต่างจาก PSM-11; "เครื่องแปลงพลังงานเซอร์โว", "PSM-11", และ "โมดูลพลังงาน" ทั้งหมดอธิบายหน่วย A06B-6077-H111 เดียวกันจากมุมการอธิบายที่แตกต่างกัน

Q5: หลังการเปลี่ยน PSM-11 การตรวจสอบการเริ่มต้นใดที่จําเป็นใน CNC?

เปิด CNC และสังเกตสถานะ LED ของแผ่นหน้าของ PSM-11 โมดูลควรแสดงสถานะการทํางานปกติ (บัสชาร์จ, ไม่มีสัญญาณเตือน) ภายในสองสามวินาทีแรกหลังจากการใช้พลังงาน

ยืนยันว่าความดันของบัส DC มีอยู่และอยู่ในช่วง 283 ∼ 325V โดยการตรวจสอบการแสดงสถานะของ SVM module บนจอบํารุงรักษา servo ของ CNC

หากสัญญาณเตือนใด ๆ ปรากฏบน PSM-11 หรือบนโมดูล SVM ด้านล่างทันทีในการเริ่มต้น, ตรวจสอบก่อนการทํางานแกนใด ๆ.ตรวจสอบการทํางานแบบปกติของแกนด้วยการกระโดดด้วยมือช้า ๆ บนแต่ละแกน ก่อนที่จะกลับไปใช้จักรกลในวงจรอัตโนมัติ.
